Калибраторы-контроллеры давления Additel
| Номер в ГРСИ РФ: | 97230-25 |
|---|---|
| Производитель / заявитель: | Фирма "Additel Corporation", США |
Калибраторы-контроллеры давления Additel (далее по тексту - калибраторы) предназначены для измерений избыточного давления, абсолютного давления и разности давлений газовых и жидкостных сред, а также измерений силы постоянного тока и напряжения постоянного тока при подключении внешнего модуля электрических сигналов.
Информация по Госреестру
| Основные данные | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97230-25 | ||||||||||||||||||
| Действует | по 17.12.2030 | ||||||||||||||||||
| Наименование | Калибраторы-контроллеры давления | ||||||||||||||||||
| Модель | Additel | ||||||||||||||||||
| Модификации |
модификация Additel 773 (исполнение ADT773) модификация Additel 773 (исполнение ADT773-LLP) модификация Additel 773 (исполнение ADT773-D) модификация Additel 783 (исполнение ADT783) модификация Additel 783 (исполнение ADT783-D) модификация Additel 783 (исполнение ADT783-1K) модификация Additel 783 (исполнение ADT783-3,6K) модификация Additel 783 (исполнение ADT783-6K) модификация Additel 793 (исполнение ADT793) модификация Additel 793 (исполнение ADT793W) |
||||||||||||||||||
| Приказы |
№2789 от
17.12.2025
— Об утверждении типов средств измерений
|
||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | bfd51b34-fc53-edea-4163-2cb4d53ce1ce | ||||||||||||||||||
| Испытания |
|
||||||||||||||||||
Производитель / Заявитель
Additel Corporation, СОЕДИНЕННЫЕ ШТАТЫ, 2900, Saturn st #B Brea, CA 92821
Поверка
| Методика поверки / информация о поверке |
РТ-МП-581-202-2025 Государственная система обеспечения единства измерений. Калибраторы-контроллеры давления Additel. Методика поверки
(с 17.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97230-25: Описание типа
2025-97230-25.pdf
|
Скачать | 297.7 КБ | |
|
97230-25: Методика поверки
РТ-МП-581-202-2025
2025-mp97230-25.pdf
|
Скачать | 3.2 MБ |
Описание типа
Назначение
Калибраторы-контроллеры давления Additel (далее по тексту - калибраторы) предназначены для измерений избыточного давления, абсолютного давления и разности давлений газовых и жидкостных сред, а также измерений силы постоянного тока и напряжения постоянного тока при подключении внешнего модуля электрических сигналов.
Калибраторы могут применяться в качестве рабочих эталонов давления 1-го, 2-го, 3-го, 4-го разрядов согласно государственной поверочной схеме для средств измерений избыточного давления до 4000 МПа, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 20.10.2022 г. № 2653; в качестве рабочих эталонов давления 1-го, 2-го, 3-го разрядов согласно государственной поверочной схеме для средств измерений абсолютного давления в диапазоне 1-10’1 - 1-107 Па, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 06.12.2019 г. № 2900; в качестве рабочих эталонов давления 2-го, 3-го разрядов согласно государственной поверочной схеме для средств измерений разности давлений до 1405 Па, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 10.03.2025 г. № 472; в качестве рабочих эталонов 1-го разряда согласно государственной поверочной схеме для средств измерений силы постоянного электрического тока в диапазоне от V10-16 до 100 А, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 01.10.2018 г. № 2091, в качестве рабочих эталонов 3-го разряда согласно государственной поверочной схеме для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 28.07.2023 г. № 1520.
Описание
К настоящему типу средств измерений относятся калибраторы следующих модификаций Additel 773, Additel 783, Additel 793, которые отличаются друг от друга метрологическими характеристиками, функциональными возможностями, рабочей средой и габаритными размерами. К модификации Additel 773 относятся исполнения калибраторов ADT773, ADT773-LLP, ADT773-D, которые отличаются друг от друга диапазонами воспроизводимого и измеряемого давления. К модификации Additel 783 относятся исполнения калибраторов ADT783, ADT783-D, ADT783-1K, ADT783-3,6K, ADT783-6K, которые отличаются друг от друга диапазонами измеряемого давления. Калибраторы модификации Additel 793 могут быть изготовлены в исполнениях ADT793, ADT793W, которые отличаются видом гидравлической рабочей среды.
Принцип действия калибраторов в режиме измерений давления основан на преобразовании измеряемого давления, действующего на первичный измерительный преобразователь внутреннего или внешнего преобразователя давления, в цифровой сигнал, отображаемый в выбранных единицах давления на дисплее калибратора.
Калибраторы выполнены в виде лабораторного прибора. На лицевой панели калибраторов размещены цветной ЖК сенсорный дисплей со встроенной клавиатурой для управления калибратором и отображения информации, кнопка включения, крышка отсека для установки сменных внутренних модулей давления.
Калибраторы могут быть укомплектованы сменными внутренними модулями давления Additel 151 (далее - ADT151) и внешними модулями давления Additel 161 (далее - ADT161). В калибраторы модификаций Additel 773, Additel 783 возможна одновременная установка до трех внутренних и одного внешнего модулей давления. В калибраторы модификаций Additel 793 возможна одновременная установка до двух внутренних и одного внешнего модулей давления. Модули давления могут иметь исполнение RD, отличающееся метрологическими характеристиками.
Калибраторы также могут быть укомплектованы внешним модулем электрических сигналов Additel 9065. Одновременно с модулями давления возможна установка одного внешнего модуля электрических сигналов Additel 9065.
Принцип действия калибратора в режиме измерений электрических сигналов (при подключенном модуле электрических сигналов) основан на аналого-цифровом преобразовании измеряемых электрических сигналов в модуле и отображении измеренных значений на дисплее калибратора.
Диапазон измерений подключаемого внутреннего или внешнего измерительного преобразователя давления, а также модуля электрических сигналов, распознается калибратором автоматически. Калибраторы с внутренним барометрическим модулем ADT151 дают возможность работать в режимах и избыточного, и абсолютного давления. Режим работы калибраторов устанавливается с помощью встроенной клавиатуры.
Калибраторы всех модификаций с внешними модулями давления ADT161 применяются только для измерений давления. Дополнительно, калибраторы модификации Additel 793 могут использовать внешний модуль давления ADT161 в качестве контрольного модуля при воспроизведении давления.
Возможность подключения к персональному компьютеру предусмотрена при использовании последовательного интерфейса (USB, RS-232, LAN) или беспроводного интерфейса WiFi.

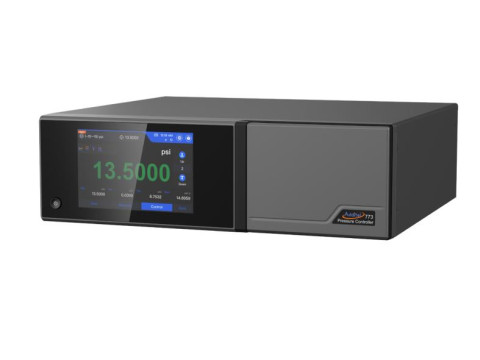

Общий вид калибраторов представлен на рисунке 1.

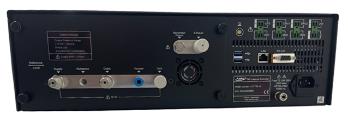

а1) Задняя панель Additel 773
Additel 783
есто
заводского _——■
нанесения
номера

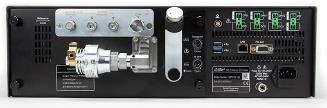

а2) Задняя панель Additel 793

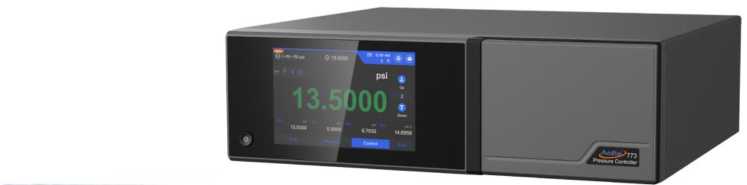

а) Калибраторы-контроллеры давления Additel 773, Additel 783, Additel 793
Место нанесения заводского номера
б) Внутренние модули давления Additel 151 в) Внешние модули давления Additel 161
Место нанесения заводского номера
г) Внешний модуль электрических сигналов Additel 9065
Рисунок 1 - Общий вид калибраторов-контроллеров давления Additel с указанием места нанесения заводского номера
Заводской номер калибратора наносится на маркировочную табличку любым технологическим способом, принятым на предприятии-изготовителе, в виде цифрового или буквенно-цифрового кода (см. рисунок 1). Заводской номер, диапазон измерений и погрешность измерений внутренних и внешних модулей давления ADT151, ADT161 наносятся на корпус модулей. Заводской номер внешнего модуля электрических сигналов Additel 9065 наносится на корпус модуля. Однозначная идентификация экземпляра калибратора в составе с модулями подтверждается сведениями в паспорте.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование калибраторов не предусмотрено.
Программное обеспечение
Калибраторы имеют встроенное программное обеспечение (далее - ПО), неизменяемое и несчитываемое.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
В зависимости от модификации калибратора ПО обеспечивает:
- сбор и обработку измерительной информации;
- отображение на дисплее значения задаваемого и измеренного давления, а также процесса изменения давления;
- выбор режима работы, включая выбор диапазона измерений, единицы измерений, вид давления, разрядность отображения результатов измерений и др.;
- передачу данных по интерфейсу связи;
- управление насосом и источником давления.
Хранение информации осуществляется в энергонезависимой памяти калибраторов.
Таблица 1 - Идентификационные данные ПО калибраторов
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MPC |
|
Номер версии ПО (идентификационный номер), не ниже |
v2.0.0 |
|
Цифровой идентификатор ПО |
_ |
Идентификационные данные ПО можно увидеть на дисплее в меню настроек.
Технические характеристики
Метрологические характеристики приведены в таблицах 2 - 4, основные технические характеристики приведены в таблицах 5, 6.
Таблица 2 - Основные метрологические характеристики калибраторов
|
Наименование характеристики |
Значение | ||
|
Additel 773 |
Additel 783 |
Additel 793 | |
|
Максимальный диапазон измерений давления, МПа 1) 2) |
от -0,1 до 0,7 |
от -0,1 до 42 |
от -0,1 до 100 |
|
Пределы допускаемой приведенной погрешности канала давления, % диапазона измерений 1) 3) |
см. таблицы 3, 4 |
см. таблицы 3, 4 |
см. таблицы 3, 4 |
|
Диапазон измерений абсолютного давления с барометрическим модулем давления Additel 151 (ADT151), кПа |
от 60 до 110 | ||
|
Пределы допускаемой абсолютной погрешности измерений давления с барометрическим модулем Additel 151 (ADT151), Па 1) |
±22; ±10 | ||
|
Диапазон измерений силы постоянного тока, мА 4) |
от 0 до 22 | ||
Продолжение таблицы 2
|
Наименование характеристики |
Значение | ||
|
Additel 773 |
Additel 783 |
Additel 793 | |
|
Пределы допускаемой основной погрешности измерений силы постоянного тока, % 4) |
±(0,0055 % ИВ + 0,0005 % ДИ) | ||
|
Пределы допускаемой дополнительной погрешности измерений силы постоянного тока, вызванной отклонением температуры от нормальных условий, % / 1 °C 4) |
±(0,0005 % ИВ + 0,0001 % ДИ) | ||
|
Диапазоны измерений напряжения постоянного тока, В 1) 4) |
от 0 до 1; от 0 до 10 | ||
|
Пределы допускаемой основной погрешности измерений напряжения постоянного тока, % 4) |
± (0,0025 % ИВ + 0,0005 % ДИ) | ||
|
Пределы допускаемой дополнительной погрешности измерений напряжения постоянного тока, вызванной отклонением температуры от нормальных условий, % / 1 °C 1) 4) |
± (0,0001 % ИВ + 0,0001 % ДИ) ± (0,0001 % ИВ + 0,00001 % ДИ) | ||
|
Нормальные условия измерений для калибраторов с модулем электрических величин: - температура окружающей среды, °С |
от +15 до +25 | ||
Продолжение таблицы 2
|
Наименование характеристики |
Значение | ||
|
Additel 773 |
Additel 783 |
Additel 793 | |
1) Конкретные значения указаны в паспорте. Диапазон измерений калибратора ограничивается диапазоном измерений внутренних и внешних модулей.
2) Калибраторы могут применяться для измерений давления с другими единицами измерений, допущенными к применению в Российской Федерации.
3) В случае измерений абсолютного давления с использованием внутренних модулей избыточного и барометрического давления пределы допускаемой погрешности измерений калибратора определяются следующим образом:
- для модулей давления, у которых нормируется приведенная погрешность во всем диапазоне измерений или в диапазоне измерений от НПИ до значения 0,5^ДИ:
/(|Ум|-П/100)^+д2
Ycu = ±^---------100
где уси - пределы допускаемой приведенной погрешности калибратора, %;
Ym - значение предела допускаемой приведенной погрешности модуля избыточного давления калибратора, %;
Дб - значение предела допускаемой абсолютной погрешности модуля барометрического давления калибратора, кПа;
D - диапазон измерений модуля избыточного давления калибратора, кПа.
- для модулей давления, у которых нормируется относительная погрешность в диапазоне измерений от значения 0ДДИ до ВПИ:
/(|5м|-Р/100)^+А2
5си = ± --------р--------100,
где Зси - пределы допускаемой относительной погрешности модуля давления, %;
Зм - значение предела допускаемой относительной погрешности модуля избыточного давления (в диапазоне измерений от значения 0ДДИ до ВПИ) калибратора, %;
Р - значение измеряемого давления, кПа.
4) С внешним модулем электрических сигналов Additel 9065
Примечание:
ДИ, D - диапазон измерений - алгебраическая разность между значениями верхнего и нижнего пределов измерений.
ИВ - измеряемая величина.
НИИ и ВПИ - нижний и верхний пределы измерений модуля соответственно.
Таблица 3 - Диапазоны измерений и пределы допускаемой погрешности калибраторов с внутренними модулями Additel 151 (ADT151)
|
Вид давления |
Диапазон измерений давления, МПа 1) |
Пределы допускаемой приведенной погрешности, % ДИ1) | ||
|
Диапазон 2 |
Диапазон 1 |
Диапазон 2 |
Диапазон 1 | |
|
Additel 773 | ||||
|
Давление-разрежение |
от -0,1 до 0,35 |
от -0,1 до 0,7 |
±0,01, ±0,02 | |
|
от -0,1 до 0,35 |
от -0,1 до 0,6 | |||
|
от -0,1 до 0,35 |
от -0,1 до 0,5 | |||
|
от -0,1 до 0,2 |
от -0,1 до 0,35 | |||
|
от -0,1 до 0,1 |
от -0,1 до 0,25 | |||
|
от -0,1 до 0,1 |
от -0,1 до 0,2 | |||
|
от -0,07 до 0,07 |
от -0,1 до 0,1 | |||
|
от -0,05 до 0,05 |
от -0,1 до 0,1 | |||
|
от -0,035 до 0,035 |
от -0,07 до 0,07 | |||
|
от -0,035 до 0,035 |
от -0,05 до 0,05 | |||
|
от -0,025 до 0,025 |
от -0,035 до 0,035 | |||
|
от -0,016 до 0,016 |
от -0,035 до 0,035 | |||
|
от -0,015 до 0,015 |
от -0,025 до 0,025 | |||
|
от -0,0075 до 0,0075 |
от -0,01 до 0,01 | |||
|
от -0,005 до 0,005 |
от -0,0075 до 0,0075 | |||
|
от -0,0025 до 0,0025 |
от -0,005 до 0,005 |
±0,04 |
±0,02 | |
|
от -0,001 до 0,001 |
от -0,0025 до 0,0025 |
±0,1 |
±0,04 | |
|
от -0,0005 до 0,0005 |
от -0,001 до 0,001 |
±0,2 |
±0,1 | |
|
от -0,00025 до 0,00025 |
от -0,0005 до 0,0005 |
±0,4 |
±0,2 | |
|
Additel 783 | ||||
|
Давление-разрежение |
от -0,1 до 0,1 |
от -0,1 до 0,25 |
±0,02 | |
|
от -0,1 до 0,1 |
от -0,1 до 0,2 | |||
|
от -0,05 до 0,050 |
от -0,1 до 0,1 | |||
|
от -0,035 до 0,035 |
от -0,07 до 0,07 | |||
|
от -0,025 до 0,025 |
от -0,05 до 0,05 | |||
|
от -0,025 до 0,025 |
от -0,035 до 0,035 | |||
|
от -0,0125 до 0,0125 |
от -0,025 до 0,025 | |||
|
от -0,0075 до 0,0075 |
от -0,0125 до 0,0125 | |||
|
от -0,005 до 0,005 |
от -0,0075 до 0,0075 | |||
|
от -0,0025 до 0,0025 |
от -0,005 до 0,005 |
±0,04 |
±0,02 | |
|
Давление-разрежение |
от -0,1 до 20 |
от -0,1 до 42 |
±0,01; ±0,02 | |
|
от -0,1 до 20 |
от -0,1 до 35 | |||
|
от -0,1 до 10 |
от -0,1 до 25 | |||
|
от -0,1 до 10 |
от -0,1 до 20 | |||
|
от -0,1 до 7 |
от -0,1 до 14 | |||
|
от -0,1 до 3,5 |
от -0,1 до 7 | |||
|
от -0,1 до 2 |
от -0,1 до 3,5 | |||
|
от -0,1 до 1 |
от -0,1 до 2 | |||
|
Вид давления |
Диапазон измерений давления, МПа 1) |
Пределы допускаемой приведенной погрешности, % ДИ1) | ||
|
Диапазон 2 |
Диапазон 1 |
Диапазон 2 |
Диапазон 1 | |
|
от -0,1 до 0,4 |
от -0,1 до 1 | |||
|
от -0,1 до 0,35 |
от -0,1 до 0,7 | |||
|
от -0,1 до 0,2 |
от -0,1 до 0,35 | |||
|
от -0,1 до 0,1 |
от -0,1 до 0,25 | |||
|
от -0,1 до 0,1 |
от -0,1 до 0,2 | |||
|
от -0,07 до 0,07 |
от -0,1 до 0,1 | |||
|
Давление-разрежение |
_ |
от -0,1 до 42 |
±0,01 2) | |
|
_ |
от -0,1 до 35 | |||
|
_ |
от -0,1 до 25 | |||
|
_ |
от -0,1 до 20 | |||
|
_ |
от -0,1 до 14 | |||
|
_ |
от -0,1 до 10 | |||
|
_ |
от -0,1 до 7 | |||
|
_ |
от -0,1 до 3,5 | |||
|
_ |
от -0,1 до 2 | |||
|
_ |
от -0,1 до 1 | |||
|
_ |
от -0,1 до 0,7 | |||
|
_ |
от -0,1 до 0,35 | |||
|
_ |
от -0,1 до 0,25 | |||
|
_ |
от -0,1 до 0,2 | |||
|
Additel 793 | ||||
|
Избыточное давление |
_ |
от 0 до 100 |
±0,01 2) | |
|
_ |
от 0 до 70 | |||
|
от 0 до 42 |
от 0 до 100 |
±0,02; ±0,01 | ||
|
от 0 до 35 |
от 0 до 70 | |||
|
Давление-разрежение |
от -0,1 до 20 |
от -0,1 до 42 |
±0,02; ±0,01 | |
|
от -0,1 до 20 |
от -0,1 до 35 | |||
|
Давление-разрежение |
_ |
от -0,1 до 42 |
±0,01 2) | |
|
_ |
от -0,1 до 35 | |||
|
_ |
от -0,1 до 20 | |||
|
1) Конкретные значения указаны в паспорте. 2) Исполнение RD: а) ±0,01 % от 0ДДИ в диапазоне измерений от НПИ до значения 0ДДИ, ±0,01 % ИВ в диапазоне измерений от значения 0ДДИ до ВПИ. б) ±0,01 % ВПИ для модулей с одинаковыми пределами измерений в области избыточного давления и разрежения. Примечание: ДИ - диапазон измерений давления. ИВ - измеряемая величина. НПИ и ВПИ - нижний и верхний пределы измерений модуля соответственно. | ||||
Таблица 4 - Диапазоны измерений и пределы допускаемой погрешности калибраторов с внешними модулями Additel 161 (ADT161)______________________________________________
|
Вид давления |
Минимальный диапазон измерений, МПа1) 2) |
Максимальный диапазон измерений, МПа1) 2) |
Пределы допускаемой приведенной погрешности, % ДИ 1) |
Максимальное рабочее давление (Рраб), МПа |
|
Избыточное давление |
от 0 до 0,016 |
от 0 до 100 |
±0,01; ±0,02; ±0,05 |
- |
|
Давление-разрежение |
от ±0,016 до ±0,1 |
от -0,1 до 100 |
±0,01; ±0,01 3); ±0,02; ±0,05 |
- |
|
Разрежение |
от 0 до -0,1 |
от 0 до -0,1 |
±0,01; ±0,02 |
- |
|
Разность давлений |
±0,00025 |
±0,016 |
±0,05 |
0,07 |
|
±0,0254) |
±0,070 |
±0,02 |
0,35 | |
|
1) Конкретные значения указаны в паспорте. 2) В соответствии с заказом внешние модули ADT161 изготавливаются с любым диапазоном измерений, лежащим в приведённом диапазоне измерений от минимального до максимального включительно. 3) Исполнение RD: а) ±0,01 % от 0ДДИ в диапазоне измерений от НПИ до значения 0ДДИ, ±0,01 % ИВ в диапазоне измерений от значения 0ДДИ до ВПИ. б) ±0,01 % ВПИ для модулей с одинаковыми пределами измерений в области избыточного давления и разрежения. 4) Для модулей с диапазоном измерений ±0,025 МПа Рраб не превышает 0,1 МПа. Примечание: ДИ - диапазон измерений давления, ИВ - измеряемая величина. НПИ и ВПИ - нижний и верхний пределы измерений модуля соответственно. | ||||
Таблица 5 - Основные технические характеристики калибраторов
|
Наименование характеристики |
Значение | ||
|
Additel 773 |
Additel 783 |
Additel 793 | |
|
Рабочая среда |
Сухой воздух, азот |
Сухой воздух, азот |
Масло, вода |
|
Максимальное рабочее (статическое) давление с внешним модулем разности давлений (Рраб), МПа |
см. таблицу 4 | ||
|
Параметры электропитания: - напряжение сети переменного тока, В - частота, Гц |
от 100 до 240 от 50 до 60 | ||
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от 0 до +50 1) от +5 до +50 2) от 5 до 95 от 86 до 106,7 | ||
Продолжение таблицы 5___________________________________________________________
|
Наименование характеристики |
Значение | ||
|
Additel 773 |
Additel 783 |
Additel 793 | |
|
Рабочие условия эксплуатации с внешним модулем Additel 9065: - температура окружающей среды, °С - относительная влажность, % для температуры окружающей среды от 0 до +28 °С от +28 до +40 °С - атмосферное давление, кПа |
от 0 до +40 не более 90 не более 76 от 86 до 106,7 | ||
|
Габаритные размеры, мм, не более: - длинахширинахвысота |
440х380х133 | ||
|
Масса (с учетом массы внутренних модулей), кг, не более |
20 |
19 |
22 |
|
1) С внутренними модулями давления ADT151 с пределами допускаемой приведенной погрешности ±0,02 % и более, и с внешними модулями давления ADT161 с пределами допускаемой приведенной погрешности ±0,01 % и более. 2) С внутренними модулями давления ADT151 с пределами допускаемой погрешности, равными ±0,01 % ДИ и соответствующими исполнению RD, и с внешними модулями давления ADT161, соответствующими исполнению RD. | |||
аблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч, не менее |
80000 |
Знак утверждения типа
наносится типографским способом на титульный лист паспорта.
Комплектность
аблица 7 - Комплектность для модификаций калибраторов
|
Наименование |
Обозначение |
Количество |
|
Калибратор-контроллер давления 1) |
Additel 773, Additel 783, Additel 793 |
1 шт. |
|
Внутренний модуль давления 1) |
Additel 151 |
1 шт. 1) |
|
Внешний модуль давления 2) |
Additel 161 |
1 шт. 1) |
|
Внешний модуль электрических сигналов 2) |
Additel 9065 |
1 шт. |
|
Кабель питания |
_ |
1 шт. |
|
Руководство по эксплуатации 3) |
_ |
1 экз |
|
Паспорт |
_ |
1 экз |
|
1) Количество и метрологические характеристики в соответствии с заказом. 2) По дополнительному заказу. 3) Допускается: - прилагать 1 экз. (в зависимости от заказа) на каждые 10 штук, поставляемых в один адрес; - поставка на электронном носителе. | ||
Сведения о методах измерений
приведены в разделе 1 «Введение» руководства по эксплуатации на калибраторы.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 06.12.2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10-1 - 1-107 Па»;
Приказ Федерального агентства по техническому регулированию и метрологии от 20.10.2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Федерального агентства по техническому регулированию и метрологии
от 10.03.2025 г. № 472 «Об утверждении Государственной поверочной схемы для средств
измерений разности давлений до 1-105 Па»;
Приказ Федерального агентства по техническому регулированию и метрологии
от 01.10.2018 № 2091 «Об утверждении Государственной поверочной схемы для средств
измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28.07.2023 № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Стандарт предприятия «Калибраторы-контроллеры давления Additel».
Смотрите также
