Трансмиттеры давления PS6000-CR-Da-C1F-С
| Номер в ГРСИ РФ: | 97275-25 |
|---|---|
| Производитель / заявитель: | Guangdong Parsen Industrial Technology Co., Ltd, КИТАЙ |
Трансмиттеры давления PS6000-CR-Da-C1F-C (далее - трансмиттеры) предназначены для измерений значений избыточного давления жидкостей и газов и последующего преобразования измеренных значений избыточного давления жидкостей и газов в унифицированный аналоговый выходной сигнал силы постоянного тока от 4 до 20 мА.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97275-25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Трансмиттеры давления | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | PS6000-CR-Da-C1F-С | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модификации |
PS6000-CR-Da-C1F-С-1/G/S/ZN/QT PS6000-CR-Da-C1F-С-1.6/G/S/ZN/QT PS6000-CR-Da-C1F-С-6/G/S/ZN/QT PS6000-CR-Da-C1F-С-10/G/S/ZN/QT |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№2821 от
22.12.2025
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | fed791b7-d9ab-c444-60f3-c542b02831c6 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Guangdong Parsen Industrial Technology Co., Ltd, КИТАЙ, 7th Fl. Building A3, Liandong U Valley, No. 9 Xicheng South St., Huangpu District, Guangzhou
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-125-25 Государственная система обеспечения единства измерений. Трансмиттеры давления PS6000-CR-Da-C1F-С. Методика поверки
(с 22.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97275-25: Описание типа
2025-97275-25.pdf
|
Скачать | 167.7 КБ | |
|
97275-25: Методика поверки
МП-НИЦЭ-125-25
2025-mp97275-25.pdf
|
Скачать | 2 MБ |
Описание типа
Назначение
Трансмиттеры давления PS6000-CR-Da-C1F-C (далее - трансмиттеры) предназначены для измерений значений избыточного давления жидкостей и газов и последующего преобразования измеренных значений избыточного давления жидкостей и газов в унифицированный аналоговый выходной сигнал силы постоянного тока от 4 до 20 мА.
Описание
Трансмиттеры состоят из сенсорного модуля и электронного преобразователя. В сенсорном модуле используется тензорезистивный тензомодуль на кремниевой подложке. Чувствительным элементом тензомодуля является пластина из кремния с пленочными тензорезисторами (структура КНК).
Давление через разделительную мембрану и разделительную жидкость передается на чувствительный элемент тензомодуля. Воздействие давления преобразуется в деформацию чувствительного элемента, вызывая при этом изменение электрического сопротивления его тензорезисторов и разбаланс мостовой схемы. Электрический сигнал, образующийся при разбалансе мостовой схемы, преобразуется в унифицированный аналоговый выходной сигнал силы постоянного тока от 4 до 20 мА, пропорциональный приложенному давлению.
Трансмиттеры изготовлены в модификациях PS6000-CR-Da-C1F-C-1/G/S/ZN/QT, PS6000-CR-Da-C1F-C-1.6/G/S/ZN/QT, PS6000-CR-Da-C1F-C-6/G/S/ZN/QT
и PS6000-CR-Da-C1F-C-10/G/S/ZN/QT, отличающихся диапазонами измерений избыточного давления.
К трансмиттерами данного типа относятся трансмиттеры следующих модификаций:
- PS6000-CR-Da-C1F-C-1/G/S/ZN/QT с серийными номерами: 23081692, 23081693, 23081695, 23081696, 23081699, 23081711, 23081715, 23081716, 23081718, 23081719, 23081720, 23081721, 23081723;
- PS6000-CR-Da-C1F-C-1.6/G/S/ZN/QT с серийным номером 23081724;
- PS6000-CR-Da-C1F-C-6/G/S/ZN/QT с серийными номерами: 23081714, 23081717, 23081722;
- PS6000-CR-Da-C1F-C-10/G/S/ZN/QT с серийными номерами: 23081694, 23081697, 23081698, 23081700, 23081701, 23081702, 23081703, 23081704, 23081705, 23081706, 23081707, 23081708, 23081709, 23081710, 23081712, 23081713.
Серийный номер нанесен на маркировочную табличку методом штамповки в виде цифрового кода.
Общий вид трансмиттеров с указанием места нанесения серийного номера, места нанесения знака утверждения типа представлен на рисунке 1. Нанесение знака поверки на трансмиттеры не предусмотрено. Пломбирование мест настройки (регулировки) трансмиттеров не предусмотрено.

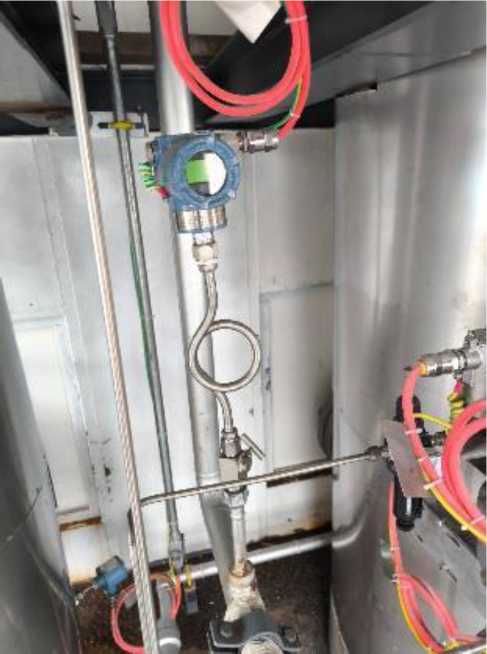

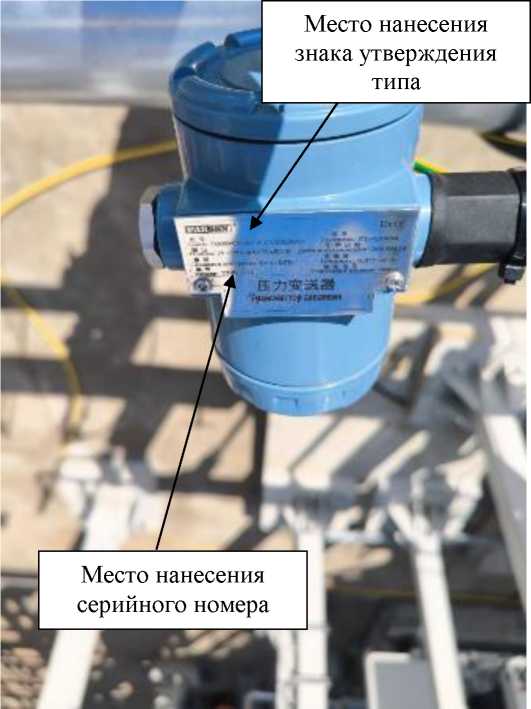

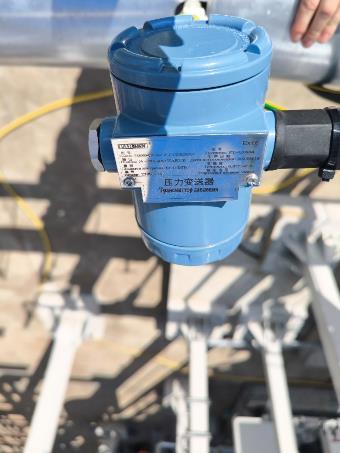

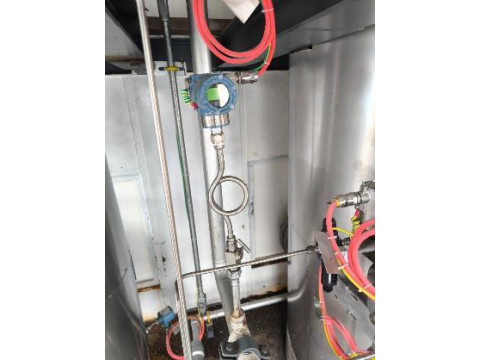

Рисунок 1 - Общий вид трансмиттеров с указанием места нанесения серийного номера и места нанесения знака утверждения типа
Место нанесения знака утверждения типа
Место нанесения серийного номера
Технические характеристики
Таблица 1 - Метрологические характеристики трансмиттеров давления
PS6000-CR-Da-C1F-C- 1/G/S/ZN/QT
|
Наименование характеристики |
Значение для серийных номеров |
|
23081692, 23081693, 23081695, 23081696,23081699,23081711, 23081715,23081716,23081718, 23081719, 23081720,23081721, 23081723 | |
|
Диапазон измерений избыточного давления, МПа |
от 0 до 1,0 |
|
Пределы допускаемой приведенной (к диапазону измерений давления) основной погрешности измерений избыточного давления, % |
±0,075 |
|
Пределы допускаемой приведенной (к диапазону измерений давления) дополнительной погрешности измерений избыточного давления в диапазоне рабочих температур на каждые 10 ° С, % |
±0,0375 |
|
Диапазон преобразований избыточного давления в выходной аналоговый сигнал силы постоянного тока от 4 до 20 мА, МПа |
от 0 до 1 |
|
Пределы допускаемой приведенной (к диапазону преобразований давления) основной погрешности преобразований избыточного давления в выходной аналоговый сигнал силы постоянного тока от 4 до 20 мА, % |
±0,075 |
|
Пределы допускаемой приведенной (к диапазону преобразований давления) дополнительной погрешности преобразований избыточного давления в выходной аналоговый сигнал силы постоянного тока от 4 до 20 мА в диапазоне рабочих температур на каждые 10 ° С, % |
±0,0375 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +20 до +30 |
Таблица 2 - Метрологические характеристики трансмиттера давления
PS6000-CR-Da-C1F-C-1.6/G/S/ZN/QT
|
Наименование характеристики |
Значение для серийных номеров |
|
23081724 | |
|
Диапазон измерений избыточного давления, МПа |
от 0 до 1,6 |
|
Пределы допускаемой приведенной (к диапазону измерений давления) основной погрешности измерений избыточного давления, % |
±0,075 |
|
Пределы допускаемой приведенной (к диапазону измерений давления) дополнительной погрешности измерений избыточного давления в диапазоне рабочих температур на каждые 10 ° С, % |
±0,0375 |
|
Диапазон преобразований избыточного давления в выходной аналоговый сигнал силы постоянного тока от 4 до 20 мА, МПа |
от 0 до 1,6 |
|
Пределы допускаемой приведенной (к диапазону преобразований давления) основной погрешности преобразований избыточного давления в выходной аналоговый сигнал силы постоянного тока от 4 до 20 мА, % |
±0,075 |
|
Пределы допускаемой приведенной (к диапазону преобразований давления) дополнительной погрешности преобразований избыточного давления в выходной аналоговый сигнал силы постоянного тока от 4 до 20 мА в диапазоне рабочих температур на каждые 10 ° С, % |
±0,0375 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +20 до +30 |
Таблица 3 - Метрологические характеристики трансмиттеров давления
PS6000-CR-Da-C1F-C-6/G/S/ZN/QT
|
Наименование характеристики |
Значение для серийных номеров |
|
23081714, 23081717, 23081722 | |
|
Диапазон измерений избыточного давления, МПа |
от 0 до 6,0 |
|
Пределы допускаемой приведенной (к диапазону измерений давления) основной погрешности измерений избыточного давления, % |
±0,075 |
|
Пределы допускаемой приведенной (к диапазону измерений давления) дополнительной погрешности измерений избыточного давления в диапазоне рабочих температур на каждые 10 ° С, % |
±0,0375 |
|
Диапазон преобразований избыточного давления в выходной аналоговый сигнал силы постоянного тока от 4 до 20 мА, МПа |
от 0 до 6 |
|
Пределы допускаемой приведенной (к диапазону преобразований давления) основной погрешности преобразований избыточного давления в выходной аналоговый сигнал силы постоянного тока от 4 до 20 мА, % |
±0,075 |
|
Пределы допускаемой приведенной (к диапазону преобразований давления) дополнительной погрешности преобразований избыточного давления в выходной аналоговый сигнал силы постоянного тока от 4 до 20 мА в диапазоне рабочих температур на каждые 10 ° С, % |
±0,0375 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +20 до +30 |
Таблица 4 - Метрологические характеристики трансмиттеров давления
PS6000-CR-Da-C1F-C-10/G/S/ZN/QT
|
Наименование характеристики |
Значение для серийных номеров |
|
23081694, 23081697, 23081698, 23081700,23081701,23081702, 23081703, 23081704, 23081705, 23081706, 23081707, 23081708, 23081709, 23081710, 23081712, 23081713 | |
|
Диапазон измерений избыточного давления, МПа |
от 0 до 10,0 |
|
Пределы допускаемой приведенной (к диапазону измерений давления) основной погрешности измерений избыточного давления, % |
±0,075 |
|
Пределы допускаемой приведенной (к диапазону измерений давления) дополнительной погрешности измерений избыточного давления в диапазоне рабочих температур на каждые 10 ° С, % |
±0,0375 |
|
Диапазон преобразований избыточного давления в выходной аналоговый сигнал силы постоянного тока от 4 до 20 мА, МПа |
от 0 до 10 |
|
Пределы допускаемой приведенной (к диапазону преобразований давления) основной погрешности преобразований избыточного давления в выходной аналоговый сигнал силы постоянного тока от 4 до 20 мА, % |
±0,075 |
|
Пределы допускаемой приведенной (к диапазону преобразований давления) дополнительной погрешности преобразований избыточного давления в выходной аналоговый сигнал силы постоянного тока от 4 до 20 мА в диапазоне рабочих температур на каждые 10 ° С, % |
±0,0375 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +20 до +30 |
аблица 5 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 22 до 26 |
|
Габаритные размеры (высотахдлинахширина), мм, не более |
135х115х150 |
|
Масса, кг, не более |
0,15 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % |
от -20 до +60 от 30 до 80 |
|
Маркировка взрывозащиты |
1Ex d IIC T6 Gb |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и на маркировочную табличку трансмиттера методом гравировки.
Комплектность
аблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансмиттер давления |
PS6000-CR-Da-C1F-С-1/G/S/ZN/QT, или PS6000-CR-Da-C1F-C-1.6/G/S/ZN/QT, или PS6000-CR-Da-C1F-С-6/G/S/ZN/QT, или PS6000-CR-Da-C1F-С-10/G/S/ZN/QT |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе «Устройство и принцип действия» паспорта.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 года № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
