Рулетки измерительные металлические
| Номер в ГРСИ РФ: | 97347-25 |
|---|---|
| Категория: | Рулетки |
| Производитель / заявитель: | ООО НТЦ "Эксперт" |
Рулетки измерительные металлические (далее по тексту - рулетки) предназначены для измерений расстояний и линейных размеров объектов.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97347-25 | |||||||||||||||
| Действует | по 26.12.2030 | |||||||||||||||
| Наименование | Рулетки измерительные металлические | |||||||||||||||
| Модификации |
Р2У3П Р5У3П |
|||||||||||||||
| Приказы |
№2885 от
26.12.2025
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 6b1f6f2e-ea4d-1fde-6d06-cf105b98f1ac | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ООО НТЦ «Эксперт», РОССИЯ, 127106, г. Москва, Нововладыкинский пр-д, д. 8, стр. 4, эт. 5, оф. 506
Поверка
| Методика поверки / информация о поверке |
МП СГ-68-2025 Государственная система обеспечения единства измерений. Рулетки измерительные металлические. Методика поверки
(с 26.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97347-25: Описание типа
2025-97347-25.pdf
|
Скачать | 228.7 КБ | |
|
97347-25: Методика поверки
МП СГ-68-2025
2025-mp97347-25.pdf
|
Скачать | 932.6 КБ |
Описание типа
Назначение
Рулетки измерительные металлические (далее по тексту - рулетки) предназначены для измерений расстояний и линейных размеров объектов.
Описание
Принцип действия основан на непосредственном наложении металлической ленты на объект измерений и визуальном наблюдении отсчета по шкале.
Рулетки выпускаются моделей Р2У3П и Р5У3П, отличающиеся номинальной длиной.
Рулетки представляют собой металлическую желтую ленту желобчатой формы с нанесенной измерительной шкалой и прямоугольным торцом на вытяжном конце для закрепления на предмете, подлежащем измерению. Измерительная лента выполнена из углеродистой стали и помещена в закрытый пластиковый корпус с механизмом наматывания и фиксатором ленты в любом рабочем положении.
С одной стороны измерительной ленты нанесена шкала с обоих краев. Каждый сантиметровый и метровый интервалы имеют цифровые обозначения полного количества интервалов от начала отсчета; цифры, обозначающие метровые интервалы, дополнены буквой "м" (метр).
I^Эксперт „ „„ „ „„„„„„ о„ о „ „
- наносится на паспорт рулеток типографским методом и на пластиковый корпус в виде наклейки.
Заводской номер в виде цифрового обозначения наносится методом лазерной гравировки в местах, указанных на рисунке 3.
Пломбирование рулеток от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.

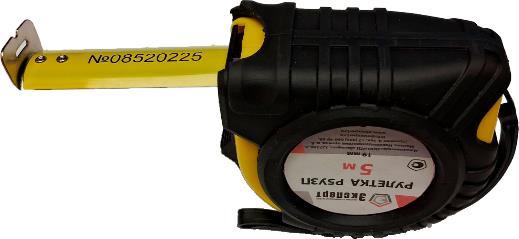

Общий вид рулеток представлен на рисунках 1-2.
Место нанесения знака утверждения типа

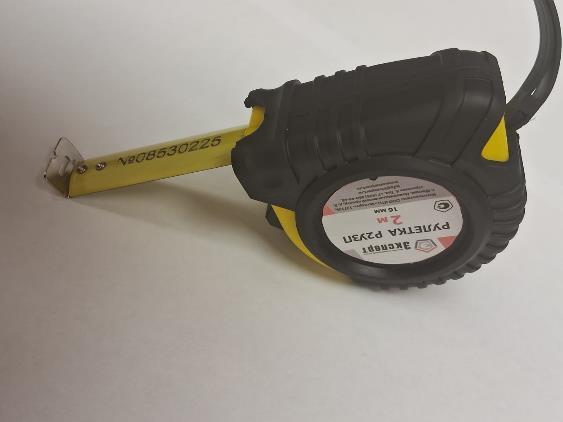

Рисунок 1 - Общий вид рулеток модели Р2У3П и места нанесения знака утверждения типа
Место нанесения знака утверждения типа
Рисунок 2 - Общий вид рулеток модели Р5У3П и места нанесения знака утверждения типа

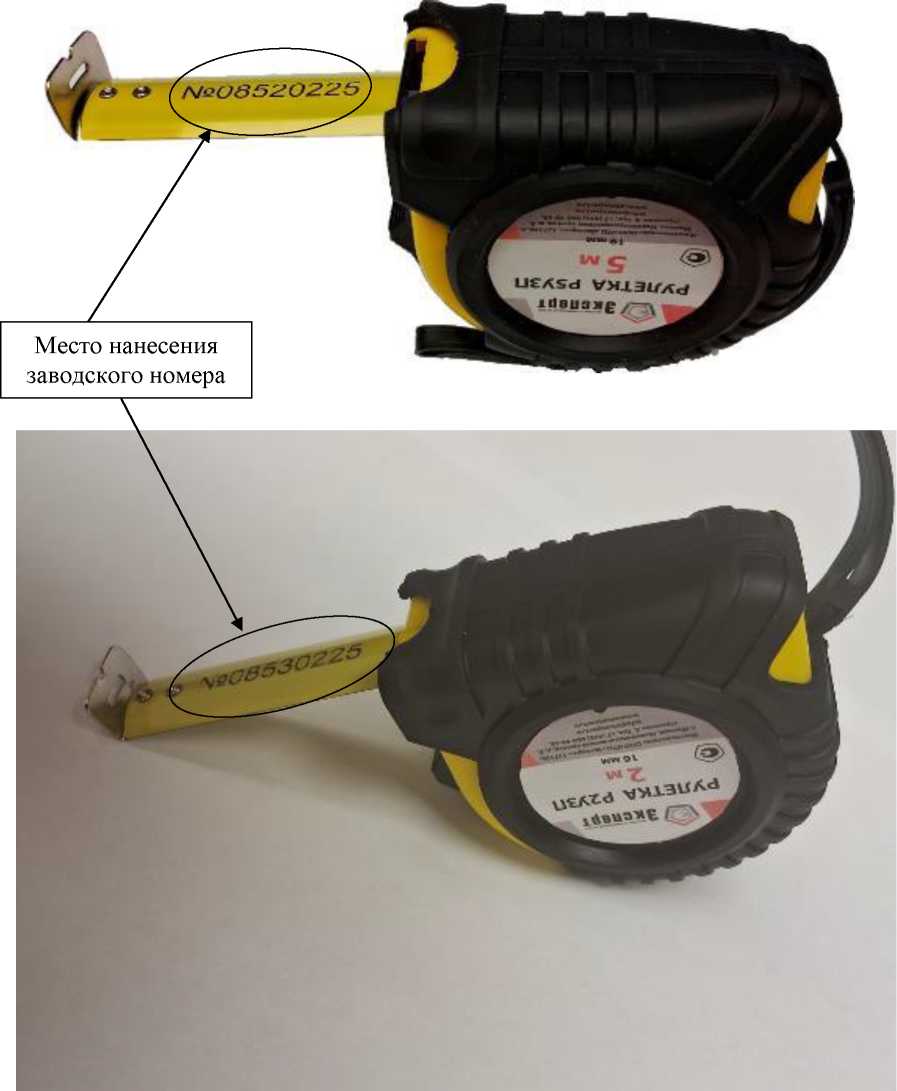

Рисунок 3 - Места нанесения заводского номера
Технические характеристики
Таблица 1 - Основные метрологические характеристики
|
Наименование характеристики |
Модель | |
|
Р2У3П |
Р5У3П | |
|
Номинальная длина, м |
2 |
5 |
|
Цена деления шкалы, мм |
1 | |
|
Допускаемое отклонение действительной длины интервалов шкал рулеток от нанесенной на шкале при температуре окружающей среды от плюс 15 °С до плюс 25 °С, мм, не более: - миллиметрового - сантиметрового - дециметрового - метрового и более |
±0,2 ±0,3 ±0,4 ±(0,4+0,2-(L-1)) | |
|
Примечание: L - число полных и неполных метров в отрезке | ||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Ширина штриха, мм |
0,3±0,1 |
|
Толщина ленты, мм |
От 0,12 до 0,30 |
|
Ширина ленты, мм |
От 6 до 25 |
|
Габаритные размеры (ДхШхВ), мм, не более |
85х45х80 |
|
Масса, кг, не более |
0,3 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре плюс 25°С, %, не более |
От -40 до +50 98 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
3 |
|
Полный средний ресурс для рулеток, циклов* |
2000 |
|
* цикл включает в себя: вытягивание ленты на полную длину, натяжение рабочим усилием, отсчет, наматывание ленты | |
Знак утверждения типа
наносится на пластиковый корпус в местах, указанных на рис. 1-2, и на титульный лист паспорта типографским методом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Комплектность |
|
Рулетка измерительная металлическая |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 4 «Заметки по эксплуатации, порядок работы, поверка» паспорта рулеток.
Нормативные документы
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г № 2840;
ТУ 26.51.33-009-61670358-2025 «Рулетки измерительные металлические. Технические условия».
