Сканеры лазерные мобильные GOSLAM M40
| Номер в ГРСИ РФ: | 97501-26 |
|---|---|
| Категория: | Сканеры лазерные |
| Производитель / заявитель: | Beijing Tianqing Zhizao Aviation Technology Co., Ltd (Motorsky), Китай |
Сканеры лазерные мобильные GOSLAM M40 (далее - сканер) предназначены для измерений приращений координат с целью контроля геометрических размеров объектов и сооружений по массиву точек, полученных в процессе трёхмерного сканирования.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97501-26 | |||||||||||||||
| Действует | по 26.01.2031 | |||||||||||||||
| Наименование | Сканеры лазерные мобильные | |||||||||||||||
| Модель | GOSLAM M40 | |||||||||||||||
| Модификации |
GOSLAM M40 GOSLAM M40 (GSI) GOSLAM M40 (GSI) RTK |
|||||||||||||||
| Приказы |
№109 от
26.01.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 6730de01-922e-a5b3-466e-b86863400190 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
Beijing Tianqing Zhizao Aviation Technology Co., Ltd, КИТАЙ, Room 209, Building 2, Zhubang 2000 Business Center, Chaoyang Road, Chaoyang District, Beijing, 100123
Поверка
| Методика поверки / информация о поверке |
МП-996-2025 Государственная система обеспечения единства измерений. Сканеры лазерные мобильные GOSLAM M40. Методика поверки
(с 26.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97501-26: Описание типа
2026-97501-26.pdf
|
Скачать | 201.5 КБ | |
|
97501-26: Методика поверки
МП-996-2025
2026-mp97501-26.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Сканеры лазерные мобильные GOSLAM M40 (далее - сканер) предназначены для измерений приращений координат с целью контроля геометрических размеров объектов и сооружений по массиву точек, полученных в процессе трёхмерного сканирования.
Описание
Принцип действия систем заключается в определении пространственного положения точек окружающих объектов по данным лазерного сканирования полярным методом измерения координат и построении цифровой модели местности и окружающих объектов в виде облака точек, имеющих трёхмерные координаты в заданной системе. Между любыми из определённых точек, или построенных на их основании поверхностей, можно провести геометрические измерения.
Конструктивно сканер представляет собой моноблок, в котором объединены сканирующий и электронный блоки. Сканирующий блок представляет собой высокочастотный лазерный импульсный дальномер, с оптико-механическим приводом отклонения лазерного излучения. В состав электронного блока входят инерциальная система, плата контроля и управления, регистратор измерительной информации. Для раскрашивания данных сканирования в естественные цвета и получения фотографий объектов, сканер оснащается фотокамерой. Измерительная информация (местоположение сканера, угол сканирования и расстояния до сканируемых точек) записывается во встроенную карту памяти и в дальнейшем передается для обработки на персональный компьютер.
Измерения допускается производить, установив систему на ручку для переноски в руке, носимый оператором рюкзак, воздушные, наземные или водные носители различных типов, в том числе беспилотные.
Электропитание сканера осуществляется от сменного аккумулятора или внешнего источника питания.
Управление системой осуществляется вручную с помощью программного обеспечения, устанавливаемого на мобильное устройство.
К средствам измерений данного типа относятся сканеры лазерные мобильные GOSLAM M40 модификаций GOSLAM M40 (GSI), GOSLAM M40 (GSI) RTK. Модификация GOSLAM M40 (GSI) RTK отличается наличием подключаемого приёмника глобальных навигационных спутниковых систем.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится на маркировочную наклейку, расположенную на корпуса сканера.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование средств измерений от несанкционированного доступа не производится.
В процессе эксплуатации сканер не предусматривает внешних механических регулировок. Общий вид сканеров представлен на рисунке 1.
а)

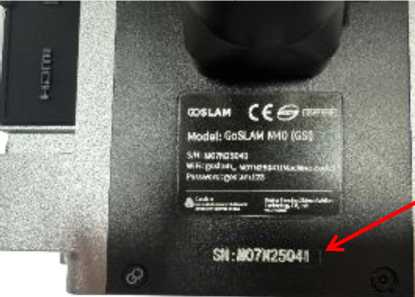

Место нанесения маркировочной наклейки с заводским номером средства измерений
в) б)

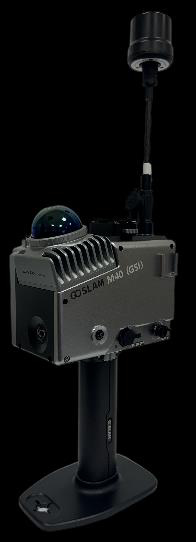

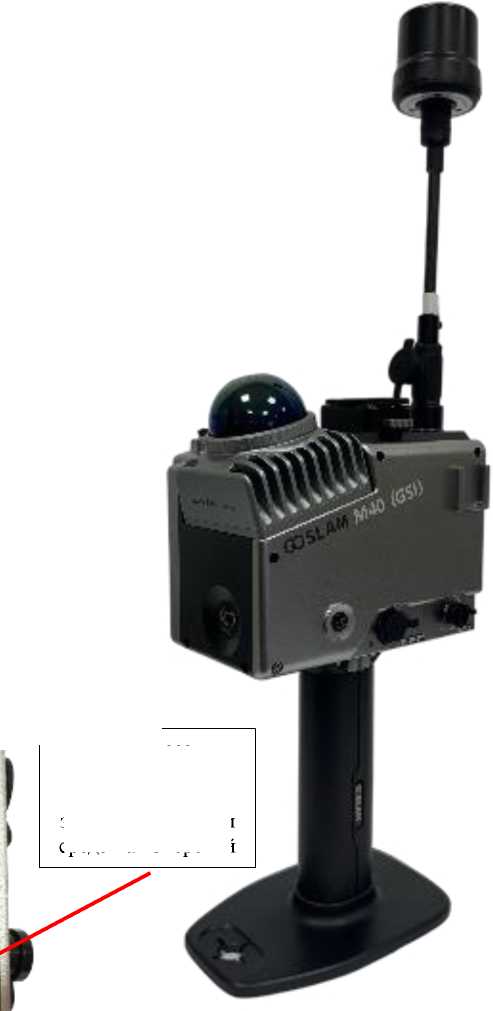

Рисунок 1 - Сканеры лазерные мобильные GOSLAM M40:
а) модификация GOSLAM M40; б) модификация GOSLAM M40 RTK;
в) место нанесения заводского номера
Программное обеспечение
Сканеры имеют встроенное программное обеспечение (далее- МПО), предназначенное для проверки работоспособности внутренних компонентов, настройки параметров сканирования, задания программы работы и контроля процесса измерений.
Для работы со сканерами используется метрологически значимое программное обеспечение (далее - ПО) «GoSLAM Manager», устанавливаемое на мобильное устройство и предназначенное для настройки режима и запуска измерений, а также обработки полученного облака точек.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
ПО «GoSLAM Lidar Works», устанавливаемое на персональный компьютер, предназначено для работы с облаком точек, полученном при сканировании и создании цифровой модели местности, проведении проектных и расчётных работ на её основе, данное ПО не является метрологически значимыми.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Наименование характеристики |
Значение | ||
|
Идентификационное наименование ПО |
МПО |
GoSLAM Manager |
GoSLAM Lidar Works |
|
Номер версии (идентификационный номер ПО) |
20240202 |
не ниже 1.0 |
не ниже 3.5 |
|
Цифровой идентификатор ПО |
_ |
_ |
_ |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация |
GOSLAM | |
|
M40 (GSI) |
M40 (GSI) RTK | |
|
Диапазон сканирования, м |
от 1,2 до 70,0 | |
|
Пределы допускаемой абсолютной погрешности измерений приращений координат в условной системе координат по каждой из осей координат, мм |
±20 | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация |
GOSLAM | |
|
M40 (GSI) |
M40 (GSI) RTK | |
|
Габаритные размеры (ДлинахШиринахВысота), мм, не более |
146x103x269 |
146x103x489 |
|
Масса сканера (без аккумуляторной батареи), кг, не более |
1,05 |
1,16 |
|
Напряжение источника питания постоянного тока, В |
10,8 | |
|
Диапазон рабочих температур, °С |
от -35 до +55 | |
Таблица 4 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Среднее время наработки на отказ, ч, не менее |
10000 |
|
Средний полный срок службы, лет, не менее |
5 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Сканер лазерный мобильный |
GOSLAM M40 |
1 шт. |
|
Ручка для переноски |
_ |
1 шт. |
|
Адаптер питания от сети переменного тока |
_ |
1 шт. |
|
Аккумулятор |
_ |
2 шт. |
|
Зарядное устройство |
_ |
1 шт. |
|
Кабель USB Type-C |
_ |
1 шт. |
|
Транспортировочный рюкзак |
_ |
1 шт. |
|
Кронштейн для мобильного устройства |
_ |
1 шт. |
|
ГНСС антенна |
_ |
1 шт. |
|
Ключ ПО |
_ |
1 шт. |
|
Программное обеспечение |
GoSLAM Manager |
1 шт. |
|
Программное обеспечение |
GoSLAM Lidar Works |
По заказу |
|
Руководство по эксплуатации |
_ |
1 экз. |
Сведения о методах измерений
приведены в разделе: 2 «Процесс работы» документа «Сканеры лазерные мобильные
GOSLAM M40. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 07 июня 2024 г. № 1374 Об утверждении Государственной поверочной схемы для координатно-временных средств измерений
Стандарт предприятия Beijing Tianqing Zhizao Aviation Technology Co., Ltd, Китай
