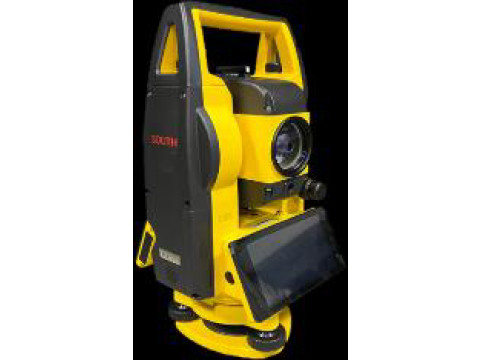

Тахеометры электронные South
| Номер в ГРСИ РФ: | 97503-26 |
|---|---|
| Категория: | Тахеометры |
| Производитель / заявитель: | Фирма "South Surveying & Mapping Instrument Co., Ltd.", Китай |
Тахеометры электронные South (далее - тахеометры) предназначены для измерений длин, горизонтальных и вертикальных углов
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97503-26 | |||||||||||||||||||||
| Действует | по 26.01.2031 | |||||||||||||||||||||
| Наименование | Тахеометры электронные | |||||||||||||||||||||
| Модель | South | |||||||||||||||||||||
| Модификации |
A1 2" A1 1" NS10 N2 N1 NS30 |
|||||||||||||||||||||
| Приказы |
№109 от
26.01.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | c7bd941a-f383-c123-1560-28212bd5d6e7 | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
SOUTH SURVEYING & MAPPING TECHNOLOGY СО., LTD, КИТАЙ, South Geo-Information Industrial Park, №39 Si Cheng Road, Tian He IBD, Guangzhou
Поверка
| Методика поверки / информация о поверке |
МП-27/022-2025 Государственная система обеспечения единства измерений. Тахеометры электронные South. Методика поверки
(с 26.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97503-26: Описание типа
2026-97503-26.pdf
|
Скачать | 379.1 КБ | |
|
97503-26: Методика поверки
МП-27/022-2025
2026-mp97503-26.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Тахеометры электронные South (далее - тахеометры) предназначены для измерений длин, горизонтальных и вертикальных углов
Описание
Принцип действия тахеометров заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов вдоль линии визирования для определения координат объекта.
Принцип измерений углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: «темно» и «светло», которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.
Измерение расстояний производится лазерным дальномером, принцип действия которого основан на определении разности фаз, излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояние до цели. Лазерный дальномер может работать с применением призменных отражателей, пленочных отражателей и без отражателей.
Конструктивно тахеометры выполнены единым блоком. На передней и задней панелях находятся жидкокристаллические дисплеи, клавиши включения и выключения тахеометра, управления измерением, изменения настроек. Сбоку под защитной крышкой расположен USB-порт внешнего накопителя информации и разъем для SD-карты памяти. На боковой панели расположены аккумуляторный отсек и наводящие и закрепительные винты для ручного наведения на цель.
Тахеометры оснащены интерфейсным портом RS232 для связи с внешними устройствами и подключения к внешнему источнику питания, а также модулем беспроводного обмена данными Bluetooth.
Результаты измерений записываются во внутреннюю память тахеометра, выводятся на дисплей тахеометра и могут быть переданы на внешние устройства.
К настоящему типу средств измерений относятся тахеометры электронные South в модификациях A1 2", A1 1", NS10, N2, N1, NS30, которые отличаются внешним видом и интерфейсом пользователя.
Общий вид тахеометров представлен на рисунке 1.
Заводской номер в цифровом формате наносится методом печати на лицевой стороне тахеометра. Места нанесения знака утверждения типа и пломбировки от несанкционированного доступа представлены на рисунке 2. Место нанесения заводского номера представлено на рисунке 3.
Нанесение знака поверки на средство измерений не предусмотрено.

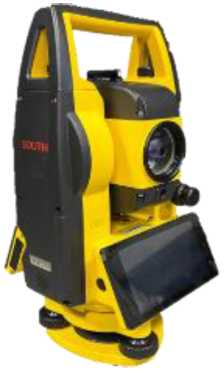

а) модификации A1 1" и А1 2

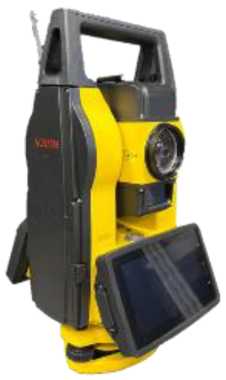

б) модификация NS10

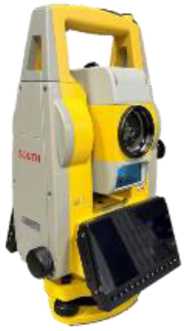

в) модификация N2

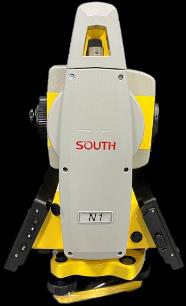

г) модификация N1

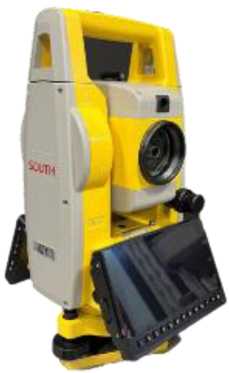

д) модификация NS30
Рисунок 1 - Общий вид тахеометров электронных South
Место пломбировки от несанкционированного доступа

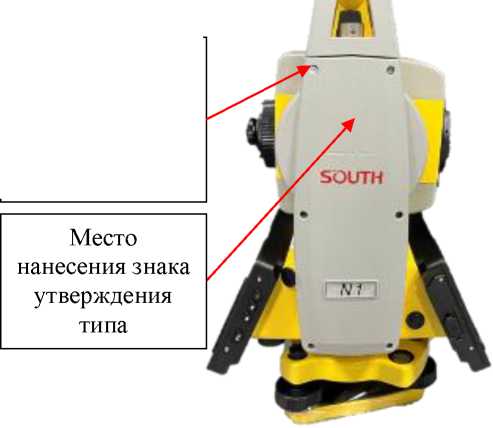

Рисунок 2 - Места нанесения знака утверждения типа и пломбировки от несанкциониронного доступа
Место нанесения заводского номера

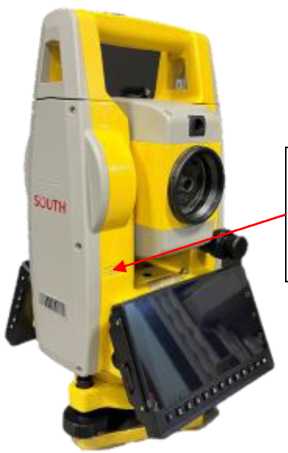

Рисунок 3 - Место нанесения заводского номера
Программное обеспечение
Тахеометры имеют метрологически значимое встроенное программное обеспечение (ПО), устанавливаемое на тахеометр.
С помощью указанного ПО осуществляется взаимодействие узлов тахеометра, настройка и управление рабочим процессом, хранение, передача и обработка результатов измерений.
Конструкция тахеометров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.
Защита ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Модификация |
Идентификационное наименование ПО |
Номер версии (идентификационный номер ПО) |
Алгоритм вычисления цифрового идентификатора |
|
Значение |
NS30 |
SurvStar |
2.01 |
- |
|
A1 1" |
A1 X" |
20240919 |
- | |
|
A1 2" |
A1 X" |
20240920 | ||
|
N1 |
SurvStar |
2.0 |
- | |
|
NS10 |
NS 10 |
20250106 |
- | |
|
N2 |
SurvStar |
2.01 |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Модификация |
A1 2" |
A1 1" |
NS10 |
|
Диапазон измерений углов, градус1) |
от 0 до 360 | ||
|
Диапазон измерений длин, м: - с призменным отражателем2) - с пленочным отражателем3) - без отражателя4) |
от 1,5 до 5000,0 - от 1,5 до 1000,0 |
от 1,5 до 5000,0 - от 1,5 до 1000,0 |
от 1,5 до 5000,0 от 1,5 до 1000,0 от 1,5 до 1000,0 |
|
Доверительные границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), секунда1) |
±4 |
±2 | |
|
Допускаемое среднее квадратическое отклонение измерений углов, секунда1) |
2 |
1 | |
|
Границы допускаемой абсолютной погрешности измерений длин (при доверительной вероятности 0,95), мм: - с призменным отражателем - с пленочным отражателем - в диапазоне от 1,5 до 300 м включ. - в диапазоне св. 300 до 600 м включ. - в диапазоне св. 600 - без отражателя - в диапазоне от 1,5 до 300 м включ. - в диапазоне св. 300 до 600 м включ. - в диапазоне св. 600 |
±2<2+2О0-6Ъ) 5) - ±2<3+2О0-6Ъ) ±2<5+2О0-6Ъ) ±2<10+2Ч0-6Ъ) |
±2-(1+1-10-6-L) - ±2<3+240-6Ъ) ±2<5+240-6Ъ) ±2<10+240-6Ъ) |
±2-(1+1-10-6-L) ±2<3+240-6Ъ) ±2<5+240-6Ъ) ± 2-(10-2-106-L) ±2<3+240-6Ъ) ±2<5+240-6Ъ) ± 2-(10-2-106-L) |
|
Допускаемое среднее квадратическое отклонение измерений длин, мм - с призменным отражателем - с пленочным отражателем - в диапазоне от 1,5 до 300 м включ. - в диапазоне св. 300 до 600 м включ. - в диапазоне св. 600 - без отражателя - в диапазоне от 1,5 до 300 м включ. - в диапазоне св. 300 до 600 м включ. - в диапазоне св. 600 |
2+240-6Ъ - 3+240-6Ъ 5+240-6Ъ 10+240-6Ъ |
1+1О0-6Ъ - 3+240-6Ъ 5+240-6Ъ 10+2Ч0-6Ъ |
1+1-10’6-L -3+240-6Ъ 5+240-6Ъ 10+2Ч0-6Ъ 3+240-6Ъ 5+240-6Ъ 10+240-6Ъ |
|
Диапазон компенсации компенсатора, не менее, минута1) |
±3 |
±5 | |
|
Пределы допускаемой систематической составляющей погрешности компенсации компенсатора, секунда1) |
±1 |
±1 | |
|
1) градус, минута, секунда - единица измерений плоского угла; 2) одна призма; 3) измерения на отражающую пленку (90*90) мм с коэффициентом отражения не менее 90 %; 4) измерения на поверхность соответствующей белой поверхности пластины с коэффициентом отражения не менее 90 %; 5) L - измеряемая длина, мм | |||
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Модификация |
N2 |
N1 |
NS30 |
|
Диапазон измерений углов, градус1) |
от 0 до 360 | ||
|
Диапазон измерений длин, м: - с призменным отражателем2) - с пленочным отражателем3) - без отражателя4) |
от 1,5 до 5000,0 от 1,5 до 2000,0 от 1,5 до 2000,0 |
от 1,5 до 3500,0 - от 1,5 до 1000,0 | |
|
Доверительные границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), секунда1) |
±4 |
±2 | |
|
Допускаемое среднее квадратическое отклонение измерений углов, секунда1) |
2 |
1 | |
|
Границы допускаемой абсолютной погрешности измерений длин (при доверительной вероятности 0,95), мм: - с призменным отражателем - с пленочным отражателем - без отражателя - в диапазоне от 1,5 до 500 м включ. - в диапазоне св. 500 |
±2<3+240-6Ъ) 5) ±2<3+240-6Ъ) ±2<2+2О0-6Ъ) ±2<2+240-6Ъ) |
±2<1+240-6Ъ) - ±2<2+240-6Ъ) ±2<5+240-6Ъ) | |
|
Допускаемое среднее квадратическое отклонение измерений длин, мм - с призменным отражателем - с пленочным отражателем - без отражателя - в диапазоне от 1,5 до 500 м включ. - в диапазоне св. 500 |
3+240’6Ъ 3+240-6Ъ 2+240-6Ъ 2+240-6Ъ |
1+240-6Ъ - 2+240-6Ъ 5+240-6Ъ | |
|
Диапазон компенсации компенсатора, не менее, минута1) |
±6 | ||
|
Пределы допускаемой систематической составляющей погрешности компенсации компенсатора, секунда1) |
±1 | ||
|
1) градус, минута, секунда - единица измерений плоского угла; 2) одна призма; 3) измерения на отражающую пленку (90*90) мм с коэффициентом отражения не менее 90 %; 4) измерения на поверхность соответствующей белой поверхности пластины с коэффициентом отражения не менее 90 %; 5) L - измеряемая длина, мм | |||
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение | ||||
|
Модификация |
A1 2", A1 1" |
N2 |
N1 |
NS10 |
NS30 |
|
Угловое поле зрения зрительной трубы, минута, не менее |
90 | ||||
|
Наименьшее расстояние визирования, м, не более |
1,5 |
1,4 |
1,2 |
1,5 |
1,2 |
|
Дискретность отсчета: - углов, секунда - расстояний, мм |
0,1 0,1 | ||||
|
Напряжение питания от источника постоянного тока, В |
7,4 |
14 |
И | ||
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
206 200 353 |
200 170 350 |
255 235 430 |
217 198 378 | |
|
Масса, кг |
6,0 |
5,7 |
6,0 |
6,0 |
7,0 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от -20 до +50 95 | ||||
|
1) минута, секунда - единица измерений плоского угла | |||||
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус тахеометра.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Тахеометр электронный |
South |
1 шт. |
|
Транспортировочный кейс |
- |
1 шт. |
|
Зарядное устройство |
- |
1 шт. |
|
Кабель для зарядного устройство |
- |
1 шт. |
|
Аккумуляторная батарея |
- |
2 шт. |
|
Набор юстировочных инструментов |
- |
1 к-т |
|
Защитный чехол от дождя |
- |
1 шт. |
|
Кабель Type-C |
- |
1 шт. |
|
Плечевые ремни |
- |
2 шт. |
|
Набор пленочных отражателей |
- |
1 шт. |
|
Защитная крышка для объектива |
- |
1 шт. |
|
Контроллер N80 Plus |
- |
1 шт. (по заказу)1) |
|
Призма 360 градусов |
- |
1 шт. (по заказу) 1) |
|
Антенна |
- |
1 шт. 1) |
|
Антенна Zigbee |
- |
1 шт. 2) |
|
OTG-кабель Type-C-USB |
- |
1 шт. 3) |
|
SD карта 32 гб |
- |
1 шт. 3) |
|
Гарантийный талон |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
1) только для модификации NS10; 2) только для модификации NS30; 3) только для модификаций N1, N2, NS30 | ||
Сведения о методах измерений
- п.4 «Измерения углов и расстояний» документа «Тахеометр электронный South A1. Руководство по эксплуатации»;
- п.4 «Измерение углов и расстояний» документа «Тахеометр электронный South N1. Руководство по эксплуатации»;
- п.4 «Измерение» документа «Тахеометр электронный South N2. Руководство по эксплуатации»
- п.4 «Измерение» документа «Тахеометр электронный South NS10. Руководство по эксплуатации»;
- п.6 «Измерение» документа «Роботизированный электронный тахеометр South NS30. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26.11.2018 № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла»
Приказ Федерального агентства по техническому регулированию и метрологии от 07.06.2024 № 1374 «Об утверждении Государственной поверочной схемы
для координатно-временных средств измерений
Стандарт предприятия «Тахеометры электронные South»
