Преобразователи измерительные E4412A
| Номер в ГРСИ РФ: | 97511-26 |
|---|---|
| Производитель / заявитель: | Компания "Keysight Technologies, Inc.", США |
Преобразователи измерительные E4412A (далее - преобразователи) предназначены для измерений средней мощности ВЧ и СВЧ колебаний в коаксиальных трактах в комплекте
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97511-26 | ||||||||||||
| Наименование | Преобразователи измерительные | ||||||||||||
| Модель | E4412A | ||||||||||||
| Приказы |
№109 от
26.01.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Единичное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 8aed1786-2526-d770-891e-6f75e7ff49dc | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Keysight Technologies Microwave Products (M) Sdn. Bhd., МАЛАЙЗИЯ, Bayan Lepas Free Industrial Zone, 11900, Bayan Lepas, Penang
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1352-441-2025 Государственная система обеспечения единства измерений. Преобразователи измерительные E4412A. Методика поверки
(с 26.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97511-26: Описание типа
2026-97511-26.pdf
|
Скачать | 135.2 КБ | |
|
97511-26: Методика поверки
РТ-МП-1352-441-2025
2026-mp97511-26.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Преобразователи измерительные E4412A (далее - преобразователи) предназначены для измерений средней мощности ВЧ и СВЧ колебаний в коаксиальных трактах в комплекте
с блоками измерительными ваттметров.
Описание
Конструктивно преобразователи представляют собой моноблок продолговатой формы без органов управления и дисплея. На передней стенке корпуса преобразователей расположен коаксиальный соединитель типа N «вилка», на задней - специализированный разъем для подключения кабеля обмена измерительной информацией с блоком измерительным. Внутри корпуса преобразователей установлен модуль с установленными в нем диодным детектором, усилителем-модулятором и ППЗУ.
Принцип действия преобразователей основан на преобразовании электромагнитных колебаний ВЧ и СВЧ сигналов на диодном детекторе в напряжение, пропорциональное мощности сигнала, его дальнейшем преобразовании в усилителе-модуляторе в двухполярный импульсный сигнал с амплитудой, пропорциональной мощности на входе преобразователя.
С выхода преобразователей по соединительному кабелю сигнал поступает в блок измерительный, где происходит внесение поправок и вычисление измеренной мощности. Поправочные коэффициенты, предназначенные для уточнения результатов измерений, хранятся во встроенном ППЗУ и автоматически считываются блоками измерительными при подключении преобразователя.
К данному средству измерений относятся преобразователи с серийными номерами 300481, 300488, 300501.
Нанесение знака поверки на средство измерений не предусмотрено.
Конструкция преобразователей обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства путем пломбирования. Пломбирование произведено методом нанесения наклейки с маркировкой производителя на стык корпуса.
Серийный номер в формате шестизначного цифрового обозначения, состоящего из арабских цифр, идентифицирующий каждый экземпляр средства измерений, напечатанный типографским способом, нанесен методом наклейки на заднюю панель преобразователя.
Общий вид преобразователей приведен на рисунках 1 - 3.
Рисунок 1 - Общий вид средства измерений

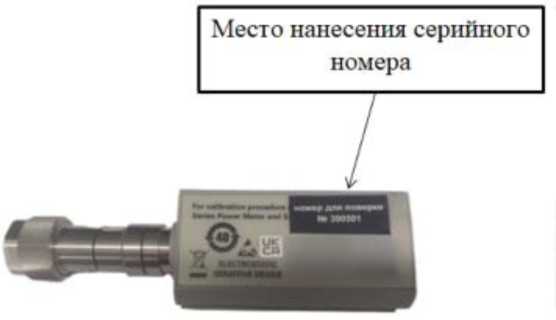

Рисунок 2 - Вид задней панели с указанием места нанесения серийного номера

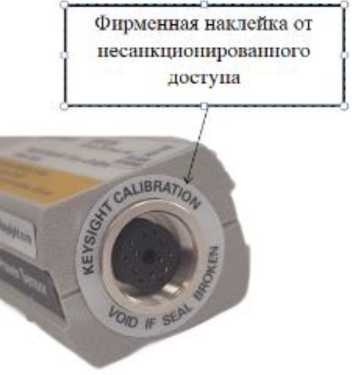

Рисунок 3 - Схема пломбировки от несанкционированного доступа
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон рабочих частот, ГГц |
от 0,01 до 18 |
|
Диапазон измерений мощности, дБ относительно 1 мВт |
от -70 до +20 |
|
КСВН входа, не более: | |
|
от 10 до 30 МГц включ. |
1,22 |
|
св. 30 МГц до 2 ГГц включ. |
1,15 |
|
св.2 до 6 ГГц включ. |
1,17 |
|
св.6 до 11 ГГц включ. |
1,20 |
|
св.11 до 18 ГГц |
1,27 |
Продолжение таблицы 1
|
1 |
2 |
|
Границы нелинейности амплитудной характеристики, %: - от -70 до +10 дБ относительно 1 мВт включ. |
±3,0 |
|
- св. +10 до +20 дБ относительно 1 мВт |
±4,5 |
|
Пределы допускаемой относительной погрешности измерений на опорном уровне мощности 1 мВт, %, в диапазоне частот: от 10 до 30 МГц включ. |
±1,8 |
|
св. 30 МГц до 1,2 ГГц включ. |
±2,0 |
|
св. 1,2 до 6 ГГц не включ. |
±2,5 |
|
от 6 до 18 ГГц |
±3,0 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Коаксиальный соединитель |
N «вилка» |
|
Габаритные размеры (ширинахвысотахдлина), мм, не более |
130x38x30 |
|
Масса, кг, не более |
0,5 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % |
от +18 до +28 от 30 до 80 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации преобразователей типографским или компьютерным способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь измерительный |
E4412A |
1 шт. |
|
Руководство по эксплуатации и техническому обслуживанию |
- |
1 экз. |
|
Кабель для подключения к блоку измерительному ваттметров |
- |
1 шт. |
Сведения о методах измерений
приведены в разделе 1.2 «Проверка рабочих характеристик» руководства по эксплуатации и техническому обслуживанию.
Нормативные документы
Приказ Росстандарта от 30.12.2019 № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»
