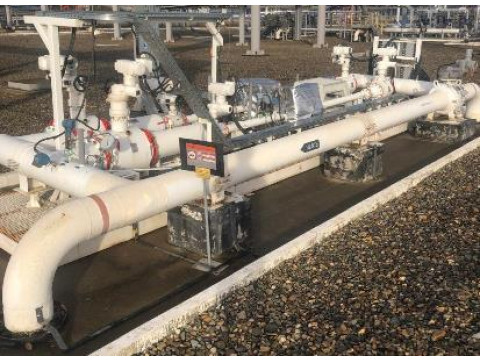

Система измерений количества и показателей качества нефти № 1015 (резервная схема учета)
| Номер в ГРСИ РФ: | 97537-26 |
|---|---|
| Производитель / заявитель: | ООО "Эмерсон", г.Москва |
Система измерений количества и показателей качества нефти № 1015 (резервная схема учета) (далее - система) предназначена для автоматизированных измерений массы нефти.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97537-26 | ||||||
| Наименование | Система измерений количества и показателей качества нефти № 1015 (резервная схема учета) | ||||||
| Приказы |
№143 от
29.01.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | b896d75b-6c3f-0996-96df-1c0d6f2f8070 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «Эмерсон», РОССИЯ, 115054, г. Москва, улица Дубининская, дом 53, стр. 5
Поверка
| Методика поверки / информация о поверке |
МП 1752- 14-2025 ГСИ. Система измерений количества и показателей качества нефти № 1015 (резервная схема учета). Методика поверки
(с 29.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 08.02.2026 |
Поверители
Скачать
|
97537-26: Описание типа
2026-97537-26.pdf
|
Скачать | 153 КБ | |
|
97537-26: Методика поверки
МП 1752- 14-2025
2026-mp97537-26.pdf
|
Скачать | 3 MБ |
Описание типа
Назначение
Система измерений количества и показателей качества нефти № 1015 (резервная схема учета) (далее - система) предназначена для автоматизированных измерений массы нефти.
Описание
Принцип действия системы основан на косвенном методе динамических измерений массы нефти.
При косвенном методе динамических измерений массу нефти определяют с применением: ультразвуковых преобразователей объемного расхода, преобразователей плотности, температуры, давления, объемной доли воды в нефти. Выходные электрические сигналы с ультразвукового преобразователя объемного расхода, преобразователей плотности, температуры, давления, объемной доли воды в нефти поступают на соответствующие входы контроллера измерительного, который преобразует их и вычисляет массу брутто нефти по реализованному в нем алгоритму.
Массу нетто нефти вычисляет контроллер измерительный, как разность массы брутто нефти и массы балласта, используя результаты определения массовой доли механических примесей, массовой концентрации хлористых солей в аккредитованной лаборатории и массовой доли воды в нефти используя результаты измерений, полученные в аккредитованной лаборатории или вычисленной системой обработки информации по результатам автоматических измерений объемной доли воды в нефти поточным влагомером.
Система представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта. Монтаж и наладка системы осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на систему и эксплуатационными документами на ее компоненты.
В состав системы входят средства измерений, участвующие в измерениях массы нефти, измерениях и контроле показателей качества нефти, а также контроле технологических режимов работы системы, приведенные в таблице 1.
Таблица 1 - Состав системы
|
Наименование средства измерений |
Регистрационный номер* |
|
Преобразователи расхода жидкости ультразвуковые Daniel модель 3814 |
76457-19 |
|
Преобразователи давления измерительные 3051 |
14061-10, 14061-15 |
|
Датчики температуры Rosemount 3144P |
63889-16 |
Продолжение таблицы 1
|
Наименование средства измерений |
Регистрационный номер* |
|
Преобразователи измерительные 3144P |
14683-09 |
|
Термопреобразователи сопротивления платиновые серии 65 |
22257-11 |
|
Термопреобразователи сопротивления Rosemount 0065 |
53211-13 |
|
Преобразователи плотности жидкости измерительные тип 7835 |
94755-25, 94766-25 |
|
Влагомер нефти поточный УДВН-1пм |
14557-10 |
|
*В Федеральном информационном фонде по обеспечению единства измерений. | |
В состав системы входят показывающие средства измерений давления и температуры нефти утвержденных типов.
Общий вид системы с указанием места нанесения заводского номера приведен на рисунке 1.
Заводской номер системы (№ 142) нанесен на маркировочную табличку, методом гравировки, в месте, указанном на рисунке 1.

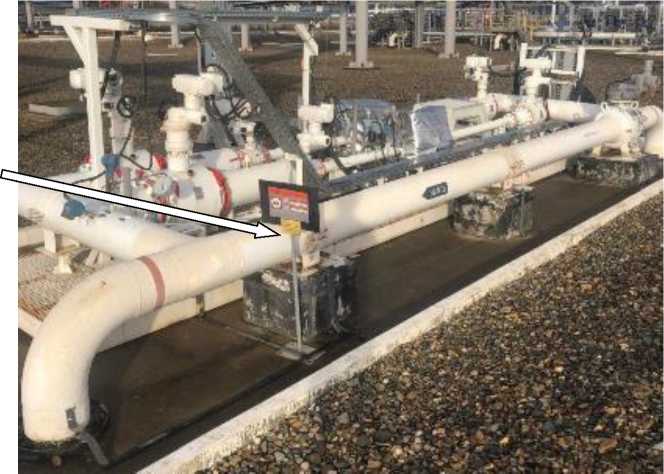

Место нанесения заводского номера
Рисунок 1 - Общий вид системы с указанием места нанесения заводского номера
Для исключения возможности несанкционированного вмешательства, которое может повлиять на результат измерений на контровочной проволоке, пропущенной через отверстия в задней части корпуса контроллера измерительного FloBoss модели S600+ (далее - ИВК), заводской № 20027363, 20027828 устанавливается свинцовая (пластмассовая) пломба, несущая на себе знак поверки (оттиск клейма поверителя), который наносится методом давления.
Схема пломбировки от несанкционированного доступа с местом установки пломбы, представлена на рисунке 2.

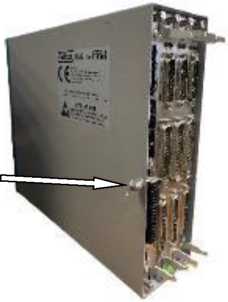

Место установки пломбы
Рисунок 2 - Схема пломбировки ИВК
Программное обеспечение
Система имеет программное обеспечение (ПО), реализованное в ИВК, обеспечивает реализацию функций системы. Идентификационные данные ПО указаны в таблице 2.
Метрологические характеристики системы указаны с учетом влияния ПО.
Уровень защиты ПО высокий в соответствии с Р 50.2.077 - 2014.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Linux Binary.app |
|
Номер версии (идентификационный номер ПО) |
06.30/30 290121 |
|
Цифровой идентификатор ПО |
е508 |
Технические характеристики
Метрологические и основные технические характеристики системы, и параметры измеряемой среды приведены в таблицах 3-5.
Таблица 3 - Метрологические характеристики системы
|
Наименование характеристики |
Значение |
|
Расход через систему*: - массовый, т/ч - объемный, м3/ч |
от 80,0 до 480,0 от 93,0 до 570,1 |
|
Пределы допускаемой относительной погрешности измерений массы брутто нефти, % |
±0,25 |
|
Пределы допускаемой относительной погрешности измерений массы нетто нефти, % |
±0,35 |
|
Пределы допускаемой относительной погрешности измерений объема жидкости, % |
±0,15 |
|
* Указаны минимальное и максимальное значения диапазона расхода. Фактический диапазон расхода определяется при проведении поверки системы и не может выходить за указанные пределы. | |
Таблица 4 - Основные технические характеристики системы и параметры измеряемой среды
|
Наименование характеристики |
Значение |
|
Технические характеристики системы: - давление измеряемой среды, МПа - режим работы |
от 0,2 до 1,0 периодический* |
|
Параметры измеряемой среды: - измеряемая среда - температура, °С - плотность в рабочем диапазоне температуры и избыточного давления, кг/м3 - массовая доля воды, %, не более - массовая концентрация хлористых солей, мг/дм3, не более - массовая доля механических примесей, %, не более |
нефть, соответствующая требованиям ГОСТ Р 51858 «Нефть. Общие технические условия» от +5 до +35 от 790 до 930 0,5 100 0,05 |
|
*Допускается непрерывный режим работы. | |
Таблица 5 - Показатели надежности системы
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
20 |
Знак утверждения типа
наносится на титульный лист инструкции по эксплуатации системы типографским способом.
Комплектность
Комплектность системы приведена в таблице 6.
Таблица 6 - Комплектность системы
|
Наименование |
Обозначение |
Количество |
|
Система измерений количества и показателей качества нефти № 1015 (резервная схема учета) |
- |
1 шт. |
|
Инструкция по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в документе «ГСИ. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 1015. Резервная система учета», свидетельство об аттестации методики (метода) измерений № 01.00257-2013/172014-21, регистрационный № ФР.1.29.2022.41967.
Нормативные документы
Постановление Правительства Российской Федерации от 16.11.2020 № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, п. 6.1.1)
Приказ Росстандарта от 26.09.2022 № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
