Вибропреобразователи ускорения ВПр
| Номер в ГРСИ РФ: | 97577-26 |
|---|---|
| Категория: | Вибропреобразователи |
| Производитель / заявитель: | ОАО "Ордена Ленина НИКИ энерготехники им.Н.А.Доллежаля" (НИКИЭТ), г.Москва |
Вибропреобразователи ускорения ВПр (далее - вибропреобразователи) предназначены для измерений виброускорения.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97577-26 | ||||||||||||
| Действует | по 29.01.2031 | ||||||||||||
| Наименование | Вибропреобразователи ускорения | ||||||||||||
| Модель | ВПр | ||||||||||||
| Модификации |
ВПр.1.000 ВПр.1.000-01 ВПр.7.000 |
||||||||||||
| Приказы |
№143 от
29.01.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | cfb13e8c-cf3c-5f92-8e99-6ef1e32dd5e4 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
АО "НИКИЭТ", РОССИЯ, 107140, г. Москва, вн. тер. г. муниципальный округ Красносельский, пл. Академика Доллежаля, д. 1, к. 3
Поверка
| Методика поверки / информация о поверке |
РТ-МП- 1302-204- 2025 ГСИ. Вибропреобразователи ускорения ВПр. Методика поверки.
(с 29.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97577-26: Описание типа
2026-97577-26.pdf
|
Скачать | 186.6 КБ | |
|
97577-26: Методика поверки
РТ-МП- 1302-204- 2025
2026-mp97577-26.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Вибропреобразователи ускорения ВПр (далее - вибропреобразователи) предназначены для измерений виброускорения.
Описание
Вибропреобразователи являются преобразователями инерционного типа. Принцип действия вибропреобразователя основан на прямом пьезоэлектрическом эффекте, состоящем в появлении электрического заряда на чувствительном пьезокерамическом элементе, пропорционального ускорению, воздействующему на вибропреобразователь.
Вибропреобразователи ускорения ВПр конструктивно состоят из инерционной массы, пьезоэлемента и основания, жестко соединенных между собой, усилителя заряда, полосового фильтра, стабилизатора напряжения питания, заключенных в едином корпусе из нержавеющей стали.
Вибропреобразователи имеют встроенный усилитель, соответствующий стандарту IEPE (Integrated Electronic Piezoelectric), обеспечивающий широкий диапазон питающего напряжения и тока (питание встроенного усилителя производится стабилизированным током от специализированного источника тока, соответствующего стандарту IEPE).
Вибропреобразователи ускорения ВПр выпускаются в следующих модификациях: ВПр.1.000, ВПр.1.000-01 и ВПр.7.000, которые отличаются номинальным коэффициентом преобразования, диапазоном измерений, рабочим диапазоном частот и габаритными размерами.
Общий вид вибропреобразователей и место нанесения заводского номера представлены на рисунках 1 - 4. Вибропреобразователи не подлежат пломбированию.
Заводские номера вибропреобразователей ВПр.1.000 и ВПр.1.000-01 в цифровом формате наносятся методом лазерной гравировки на маркировочные бирки, прикреплённые к кабелю. Заводские номера вибропреобразователей ВПр.7.000 в цифровом формате наносятся методом лазерной гравировки на маркировочные бирки, прикреплённые к кабелю, а также непосредственно на корпус. Нанесение знака поверки на средство измерений не предусмотрено.

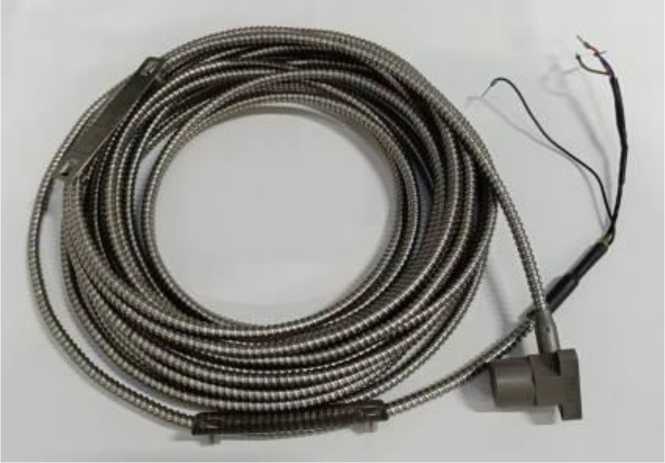

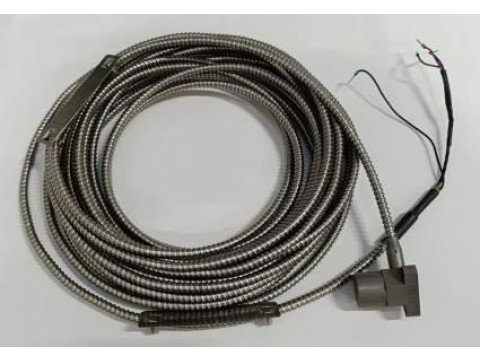

Рисунок 1 - Общий вид вибропреобразователей ускорения ВПр.1.000 и ВПр.1.000-01

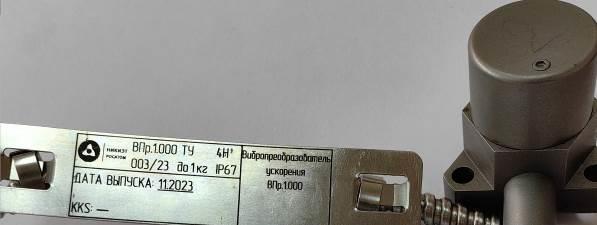

Рисунок 2 - Место нанесения заводского номера на вибропреобразователи ускорения ВПр.1.000 и ВПр.1.000-01

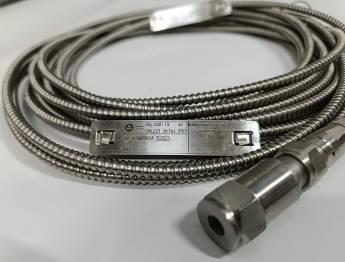

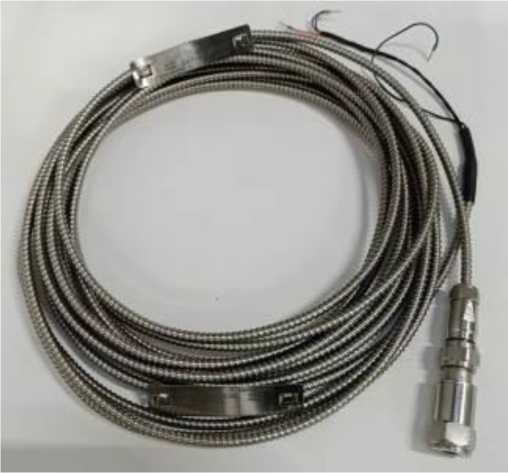

Рисунок 3 - Общий вид вибропреобразователей ускорения ВПр.7.000
Места нанесения заводского номера

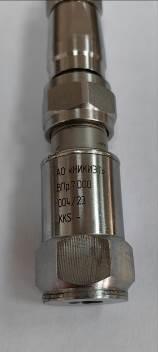

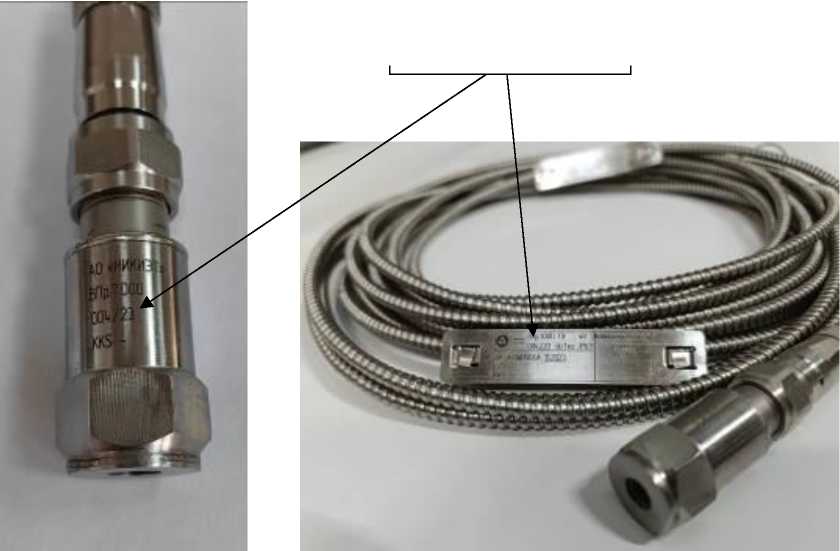

Рисунок 4 - Места нанесения заводского номера на вибропреобразователи ускорения ВПр.7.000
Технические характеристики
Таблица 1 - Метрологические характеристики модификации ВПр.1.000
|
Наименование характеристики |
Значение |
|
Базовая частота, Гц |
160 |
|
Номинальные значения коэффициента преобразования на базовой частоте, мВ/(м^с-2) |
1; 10 |
|
Пределы допускаемого отклонения действительного значения коэффициента преобразования на базовой частоте от номинального значения при нормальных условиях измерений, % |
±5 |
|
Диапазон рабочих частот, Гц |
от 2 до 5000 |
|
Диапазон измерений виброускорения, м/с2 |
от 0,1 до 600 |
|
Резонансная частота, кГц, не менее |
20 |
|
Неравномерность амплитудно-частотной характеристики коэффициента преобразования относительно базовой частоты при нормальных условиях измерений, %: - в поддиапазоне частот от 2 до 5 Гц включ. - в поддиапазоне частот св. 5 до 2500 Гц включ. - в поддиапазоне частот св. 2500 до 5000 Гц |
±25 ±7 ±25 |
|
Нелинейность амплитудной характеристики при нормальных условиях измерений, % |
±1 |
|
Относительный коэффициент поперечного преобразования на базовой частоте при нормальных условиях измерений, %, не более |
5 |
|
Пределы допускаемой относительной погрешности измерений виброускорения при нормальных условиях измерений с доверительной вероятностью 0,95, %: - в поддиапазоне частот от 2 до 5 Гц включ. - в поддиапазоне частот св. 5 до 2500 Гц включ. - в поддиапазоне частот св. 2500 до 5000 Гц |
±29 ±12 ±29 |
|
Пределы допускаемого отклонения действительного значения коэффициента преобразования на базовой частоте, вызванного воздействием внешних факторов, % |
±10 |
Таблица 2 - Метрологические характеристики модификации ВПр.1.000-01
|
Наименование характеристики |
Значение |
|
Базовая частота, Гц |
80 |
|
Номинальное значение коэффициента преобразования на базовой частоте, мВ/(м^с-2) |
1 |
|
Пределы допускаемого отклонения действительного значения коэффициента преобразования на базовой частоте от номинального значения при нормальных условиях измерений, % |
±5 |
|
Диапазон рабочих частот, Гц |
от 0,5 до 2500 |
|
Диапазон измерений виброускорения, м/с2 |
от 0,1 до 500 |
|
Резонансная частота, кГц, не менее |
15 |
|
Неравномерность амплитудно-частотной характеристики коэффициента преобразования относительно базовой частоты при нормальных условиях измерений, %: - в поддиапазоне частот от 0,5 до 2 Гц включ. - в поддиапазоне частот св. 2 до 10 Гц включ. - в поддиапазоне частот св. 10 до 1000 Гц включ. |
±50 ±20 ±7 |
|
Наименование характеристики |
Значение |
|
Нелинейность амплитудной характеристики при нормальных условиях измерений, % |
±1 |
|
Относительный коэффициент поперечного преобразования на базовой частоте при нормальных условиях измерений, %, не более |
7 |
|
Пределы допускаемой относительной погрешности измерений виброускорения при нормальных условиях измерений с доверительной вероятностью 0,95, %: - в поддиапазоне частот от 0,5 до 2 Гц включ. |
±56 |
|
- в поддиапазоне частот св. 2 до 10 Гц включ. |
±24 |
|
- в поддиапазоне частот св. 10 до 1000 Гц включ. |
±12 |
|
Пределы допускаемого отклонения действительного значения коэффициента преобразования на базовой частоте, вызванного воздействием внешних факторов, % |
±10 |
Таблица 3 - Метрологические характеристики модификации ВПр.7.000
|
Наименование характеристики |
Значение |
|
Базовая частота, Гц |
80 |
|
Номинальное значение коэффициента преобразования на базовой частоте, мВ/(м^с-2) |
10,2 |
|
Пределы допускаемого отклонения действительного значения коэффициента преобразования на базовой частоте от номинального значения при нормальных условиях измерений, % |
±5 |
|
Диапазон рабочих частот, Гц |
от 1,5 до 10000 |
|
Диапазон измерений виброускорения, м/с2 |
от 0,1 до 600 |
|
Резонансная частота, кГц, не менее |
20 |
|
Неравномерность амплитудно-частотной характеристики коэффициента преобразования относительно базовой частоты при нормальных условиях измерений, дБ: - в поддиапазоне частот от 1,5 до 4 Гц включ. - в поддиапазоне частот св. 4 до 10000 Гц |
±3 ±0,5 |
|
Нелинейность амплитудной характеристики при нормальных условиях измерений, % |
±1 |
|
Относительный коэффициент поперечного преобразования на базовой частоте при нормальных условиях измерений, %, не более |
7 |
|
Пределы допускаемой относительной погрешности измерений виброускорения при нормальных условиях измерений с доверительной вероятностью 0,95, %: - в поддиапазоне частот от 1,5 до 4 Гц включ. - в поддиапазоне частот св. 4 до 10000 Гц |
от -33 до +45 ±11 |
|
Пределы допускаемого отклонения действительного значения коэффициента преобразования на базовой частоте, вызванного воздействием внешних факторов, % |
±10 |
Таблица 4 - Общие технические характеристики
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающего воздуха, °С |
от +15 до +35 |
|
Номинальное значение напряжения питания, В |
24±0,5 |
|
Допускаемое значение напряжения питания, В * |
от 15 до 30 |
|
Наименование характеристики |
Значение |
|
Ток потребления, мА, не более |
10 |
|
Габаритные размеры (диаметрхвысота), мм, не более - ВПр.1.000 и ВПр.1.000-01 - ВПр.7.000 |
40x40 25x60 |
|
Масса с кабелем, кг, не более |
2 |
|
Рабочие условия измерений: - температура окружающего воздуха, °С |
от -10 до +125 |
|
* При снижении напряжения питания ниже номинального значения верхний предел диапазона измерений виброускорения уменьшается до 60 % | |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом печати или наклейки.
Комплектность
аблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Вибропреобразователь ускорения |
ВПр |
1 шт. |
|
Паспорт |
ВПр.1.000 ПС или ВПр.7.000 ПС |
1 экз. на партию |
|
Руководство по эксплуатации |
ВПр.1.000 РЭ |
1 экз. на партию |
Сведения о методах измерений
приведены в разделе 2 «Использование изделия по назначению» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта № 2772 от 27.12.2018 г. «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения».
ВПр.1.000 ТУ «Вибропреобразователь ускорения. Технические условия»
Другие Вибропреобразователи
