Системы измерительные ВЗОР-И

Назначение

Системы измерительные ВЗОР-И (далее - системы ВЗОР-И) предназначены для:

- непрерывного бесконтактного измерения высоты и смещения («зигзаг», «вынос») контактных проводов в точках подвешивания и в пролетах относительно уровня головок рельсов, а также параметров подвешивания отходящих ветвей на воздушных стрелках и сопряжениях при оценке состояния контактной сети (далее - КС) электрифицированных железных дорог постоянного и переменного токов;

- непрерывного измерения положения кузова вагона относительно оси пути и уровня головок рельсов (далее - УГР) (наклон, высота).

Системы ВЗОР-И предназначены для установки и эксплуатации на электрифицированных участках железных дорог в составе системы стереотелевизионной измерения высоты и смещения контактного провода ВЗОР-2, изготавливаемой в соответствии с требованиями ТУ 26.51.66.190-05-98548988-2023.

Описание

Принцип действия систем ВЗОР-И основан на определении положения видимых объектов в пространстве стереоскопическим методом и последующем анализе данных, полученных с помощью телевизионных камер (далее - камеры).

Системы ВЗОР-И состоят из подсистемы видеоизмерительной (далее - ПВИ) и подсистемы ДБП-2 (далее - ДБП-2):

- ПВИ состоит из трех высокоскоростных камер, направленных вертикально вверх и установленных внутри вагона на переходном коробе, на фиксированном базовом расстоянии в одной вертикальной плоскости, перпендикулярной направлению движения вагона, (переходной короб в состав ПВИ не входит). ПВИ осуществляет высокоскоростной захват серии кадров для предварительной обработки и определения углов визирования на обнаруженные элементы КС, подготавливает сжатое изображение в момент измерения. Все полученные данные дополняются текущей меткой пути и информацией о параметрах настройки камеры в момент измерения.

- ДБП-2 состоит из четырех лазерных датчиков положения, лазерные датчики положения попарно смонтированы на двух рамах и образуют Блок измерительный 1 и Блок измерительный 2 и устанавливаются на кузов вагона, (рамы не входят в состав системы ВЗОР-И). ДБП-2 предназначена для измерения и фиксации положения кузова вагона относительно ходовых рельсов.

Цвет отдельных частей систем выбирается самостоятельно или по согласованию с заказчиком.

Системы ВЗОР-И выпускаются под товарным знаком мС-д, который наносится на маркировочную этикетку методами лазерной гравировки, травления или ударным способом.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методами шелкографии, травления, гравировки или ударным способом на маркировочную этикетку, распложенную на передней панели систем ВЗОР-И.

Пломбирование систем ВЗОР-И осуществляется методом нанесения на камеры и измерительные блоки маркер-краски, а также методом установки пломбировочных чашек с их последующей заливкой пластилином или мастикой на винты, гайки и место фиксации камер. Указание мест пломбировки от несанкционированного доступа представлено на рисунке 1.

Общий вид систем ВЗОР-И с указанием места нанесения маркировочной этикетки представлен на рисунке 2.

Места нанесения знака утверждения типа и заводского номера на маркировочной этикетке указаны на рисунке 3.

Маркировочная этикетка в общем случае содержит:

- товарный знак предприятия-изготовителя;

- наименование и обозначение систем ВЗОР-И;

- знак утверждения типа;

- обозначение документа, по которому осуществляется изготовление систем ВЗОР-И;

- дату выпуска;

- заводской номер.

Нанесение знака поверки на средство измерений не предусмотрено.

△ - место для нанесения пломбы в виде маркер-краски

- место для нанесения пломбы в виде пломбировочной чашки

Рисунок 1 - Схема пломбирования

Место нанесения маркировочной этикетки

а)

б)

в)

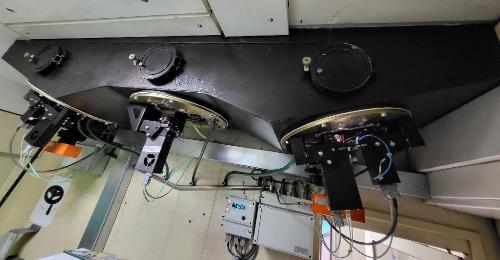

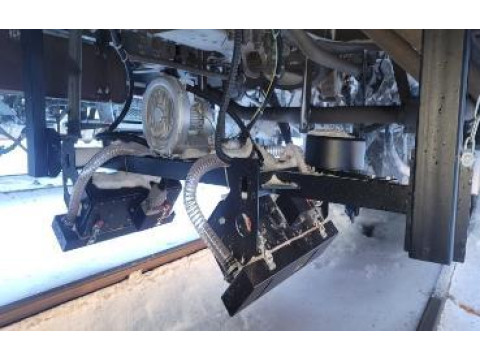

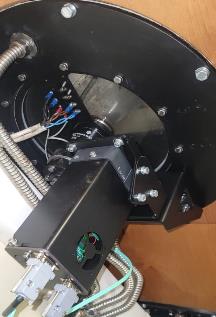

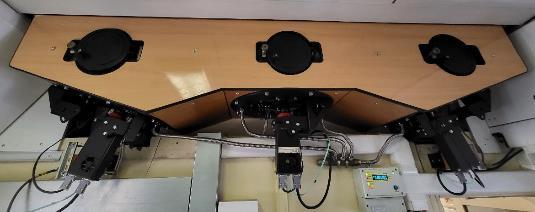

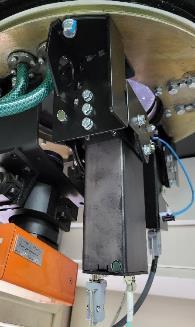

Рисунок 2 - Общий вид систем измерительных ВЗОР-И: а) и б) - подсистема видеоизмерительная ПВИ с различными цветами исполнения и с указанием места нанесения маркировочной этикетки; в) - подсистема ДБП-2

Рисунок 3 - Общий вид маркировочной этикетки ВЗОР-И с указанием места нанесения знака утверждения типа и заводского номера

Программное обеспечение

Программное обеспечение (далее- СПО) систем ВЗОР-И реализовано в персональном компьютере автоматизированного рабочего места (далее - ПК АРМ) оператора и является автономным.

СПО обеспечивает:

- автоматизированную диагностику готовности оборудования к использованию, обнаружение неисправностей и отображение на экране дисплея результатов диагностики;

- отображение изображений с камер;

- привязку результатов измерений к путевым координатам и координатам ГНСС, получаемым от системы ВЗОР-2;

- анализ полученной информации (изображений);

- формирование и передача измеренных данных через сети коммуникации;

- хранение полученной информации.

В процессе измерений системы ВЗОР-И в режиме реального времени обеспечивает автоматическое сохранение данных.

Формат выходных данных СПО совместим с форматом выходных данных существующих диагностических комплексов, и уточняется с Заказчиком при заказе системы ВЗОР-И.

Для защиты СПО от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, после проведения юстировки систем ВЗОР-И сохраняются все программные настройки. Для доступа к изменению метрологически значимых настроек требуется авторизация.

Программное обеспечение систем ВЗОР-И является метрологически значимым.

Идентификационные данные специального программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические характеристики систем ВЗОР-И нормированы с учетом влияния программного обеспечения.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 2- Метрологические характеристики ПВИ

Таблица 3 - Метрологические характеристики ДБП-2

Таблица 4 - Технические характеристики

Таблица 5 - Параметры надежности

Знак утверждения типа

наносится в формуляр и на титульный лист руководства по эксплуатации типографским способом, на маркировочную этикетку, расположенную на средней камере подсистемы видеоизмерительной, методами шелкографии, травления или гравировки.

Комплектность

Таблица 6 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 1.4 «Устройство и работа» руководства по эксплуатации МЛАС.401144.651 РЭ.

Нормативные документы

Локальная поверочная схема для средств измерений длины в диапазоне от 0 до 6900 мм

МЛАС.401144.651 ТУ «Система измерительная ВЗОР-И. Технические условия»
