Измерители крутящего момента силы AIST
| Номер в ГРСИ РФ: | 97611-26 |
|---|---|
| Производитель / заявитель: | Фирма "Matatakitoyo Tool Co., Ltd.", Тайвань |
Измерители крутящего момента силы AIST (далее - измерители) предназначены для измерений крутящего момента силы в направлении по часовой стрелке при поверке, калибровке или контроле работоспособности моментных ключей в качестве рабочего эталона 2-го разряда или средства измерения согласно Государственной поверочной схемы для средств измерений крутящего момента силы, утверждённой приказом Федерального агентства по техническому регулированию и метрологии от «06» сентября 2024 г. № 2152.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97611-26 | |||||||||
| Действует | по 03.02.2031 | |||||||||
| Наименование | Измерители крутящего момента силы | |||||||||
| Модель | AIST | |||||||||
| Модификации |
AIST 16005105 AIST 16005110 AIST 16005115 AIST 16005120 AIST 16005130 AIST 16005140 |
|||||||||
| Приказы |
№182 от
03.02.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 47cfb7e7-f1c7-6a7c-0a3b-a70d65b6e72f | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
MATATAKITOYO TOOL CO., LTD., ТАЙВАНЬ (КИТАЙ), NO.21, Ln. 97, Her-Tzuo St, Feng-Yuan, Taichung City, Taiwan 42061
Поверка
| Методика поверки / информация о поверке |
МП АПМ 11-25 Государственная система обеспечения единства измерений. Измерители крутящего момента силы AIST. Методика поверки.
(с 03.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97611-26: Описание типа
2026-97611-26.pdf
|
Скачать | 207.4 КБ | |
|
97611-26: Методика поверки
МП АПМ 11-25
2026-mp97611-26.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Измерители крутящего момента силы AIST (далее - измерители) предназначены для измерений крутящего момента силы в направлении по часовой стрелке при поверке, калибровке или контроле работоспособности моментных ключей в качестве рабочего эталона 2-го разряда или средства измерения согласно Государственной поверочной схемы для средств измерений крутящего момента силы, утверждённой приказом Федерального агентства по техническому регулированию и метрологии от «06» сентября 2024 г. № 2152.
Описание
Принцип действия измерителей заключается в преобразовании деформации упругого тела первичного измерительного преобразователя с наклеенными на нем тензорезисторами в пропорциональный приложенному крутящему моменту силы сигнал разбаланса тензометрического моста. Электрические сигналы разбаланса поступают в аналогово-цифровой преобразователь и далее в микроконтроллер, где при помощи встроенного внутреннего программного обеспечения осуществляется их преобразование и обработка с выводом значений на устройство индикации.
Конструктивно измерители состоят из корпуса, выполненного в форме прямоугольника из стали высокой прочности с четырьмя монтажными отверстиями для крепления измерителя к твердой рабочей поверхности. На корпусе расположены дисплей, на который выводятся измеренные значения крутящего момента силы, разъем для подключения адаптера питания, клавиша включения и кнопка обнуления значений. Внутри корпус расположен торсионный вал, выход которого выполнен в форме присоединительного квадрата шестигранника.
К средствам измерений данного типа относятся измерители крутящего момента силы AIST модификаций: AIST 16005105, AIST 16005110, AIST 16005115, AIST 16005120, AIST 16005130 и AIST 16005140, отличающихся между собой диапазоном измерений крутящего момента силы, дискретностью, массой и размером присоединительного шестигранника.
Пломбирование крепёжных винтов корпуса измерителей производится на нижней поверхности, а у модификаций AIST 16005115, AIST 16005120, AIST 16005130 и AIST 16005140 дополнительно пломбируется винт крепления торсионного вала на боковой поверхности.
Заводской номер измерителей в цифровом формате указывается методом печати на маркировочной наклейке, расположенной на нижней поверхности измерителя.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид измерителя крутящего момента силы AIST представлен на рисунках 1 - 2.
Места указания заводского номера и пломбирования измерителей представлены на рисунке 3.
Дополнительное место пломбирования измерителей модификаций AIST 16005115, AIST 16005120, AIST 16005130 и AIST 16005140 представлено на рисунках 4.

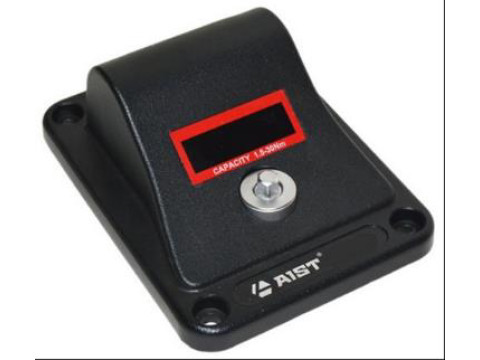

Рисунок 1 - Общий вид измерителей крутящего момента силы AIST мод. AIST 16005105 и AIST 16005110

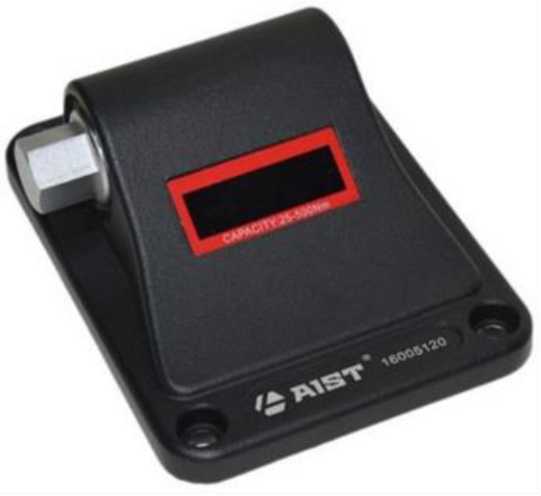

Рисунок 2 - Общий вид измерителей крутящего момента силы AIST мод. AIST 16005115, AIST 16005120, AIST 16005130, AIST16005140

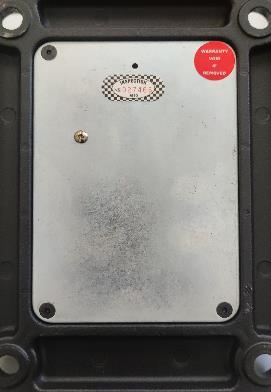

Рисунок 3 - Места указания заводского номера и пломбирования крепежных винтов измерителей крутящего момента силы AIST
Место пломбирования
Место указания заводского номера
Место пломбирования

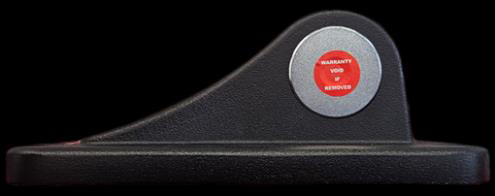

Рисунок 4 - Место пломбирования винта крепления торсионного вала измерителей крутящего момента силы AIST мод. AIST 16005115, AIST 16005120, AIST 16005130 и AIST 16005140
Программное обеспечение
Измерители имеют встроенное метрологически значимое программное обеспечение (далее - ВПО), которое устанавливается в энергонезависимую память измерителей при их производстве. Изменение ВПО не предусмотрено.
Уровень защиты ВПО «высокий» в соответствии с Р 50.2.077-2014. Конструкция измерителей исключает возможность несанкционированного влияния на ВПО и измерительную информацию.
Идентификационные данные ВПО приведены в таблице 1
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
ВПО |
|
Номер версии (идентификационный номер ПО), не ниже |
- |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Модификация |
Диапазон измерений крутящего момента силы, Н-м |
Дискретность отсчета, Нчм |
Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
|
AIST 16005105 |
от 1 до 15 |
0,01 |
±1 |
|
AIST 16005110 |
от 1,5 до 30 |
0,01 | |
|
AIST 16005115 |
от 7,5 до 150 |
0,1 | |
|
AIST 16005120 |
от 25 до 500 |
0,1 | |
|
AIST 16005130 |
от 50 до 1000 |
0,1 | |
|
AIST16005140 |
от 100 до 2000 |
1 |
Таблица 3 - Основные технические характеристики
|
Модификация |
Размер присоединительного шестигранника, мм |
Габаритные размеры (ДхШхВ), мм, не более |
Масса, кг, не более |
|
AIST 16005105 |
11 |
205x155x76 |
2,94 |
|
AIST 16005110 |
11 |
2,94 | |
|
AIST 16005115 |
14 |
3,44 | |
|
AIST 16005120 |
27 |
4,06 | |
|
AIST 16005130 |
27 |
4,06 | |
|
AIST 16005140 |
32 |
4,56 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания, В |
от 100 до 240 |
|
Частота питания, Г ц |
от 50 до 60 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % |
от +15 до +35 от 40 до 80 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
30000 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и паспорта.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измеритель крутящего момента силы |
AIST |
1 шт. |
|
Пластиковый футляр |
- |
1 шт. |
|
Адаптер питания |
- |
1 шт. |
|
Комплект крепления к рабочей поверхности |
- |
1 компл. |
|
Ударная переходная головка |
- |
1 шт. |
|
Руководство по эксплуатации и паспорт |
- |
1 экз. |
|
Сертификат о калибровке производителя |
- |
1 экз. |
Сведения о методах измерений
- разделе 4 «Использование» «Измеритель крутящего момента силы AIST 16005105. Руководство по эксплуатации и паспорт»;
- разделе 4 «Использование» «Измеритель крутящего момента силы AIST 16005110. Руководство по эксплуатации и паспорт»;
- разделе 4 «Использование» «Измеритель крутящего момента силы AIST 16005115. Руководство по эксплуатации и паспорт»;
- разделе 4 «Использование» «Измеритель крутящего момента силы AIST 16005120. Руководство по эксплуатации и паспорт»;
- разделе 4 «Использование» «Измеритель крутящего момента силы AIST 16005130. Руководство по эксплуатации и паспорт»;
- разделе 4 «Использование» «Измеритель крутящего момента силы AIST 16005140. Руководство по эксплуатации и паспорт».
Нормативные документы
Государственная поверочная схема для средств измерений крутящего момента силы, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от «06» сентября 2024 г. № 2152
«Стандарт предприятия. Измерители крутящего момента силы AIST»
