Гайковерты электрические моментные EME
| Номер в ГРСИ РФ: | 97679-26 |
|---|---|
| Производитель / заявитель: | InnoTorc GmbH, ГЕРМАНИЯ |
Гайковерты электрические моментные ЕМЕ предназначены для измерений крутящего момента силы с установленной погрешностью при затяжке резьбовых соединений.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97679-26 | |||||||||||||||
| Действует | по 12.02.2031 | |||||||||||||||
| Наименование | Гайковерты электрические моментные | |||||||||||||||
| Модель | EME | |||||||||||||||
| Модификации |
EMEX 40 EMEX 80 EMEX 150 EMEX 200 EMEX 300 EMEX 420 EMEX 450 EMEX 500 EMEX 600 EMEX 750 EMEX 1000 EMEXW 40 EMEXW 80 EMEXW 150 EMEXW 200 EMEXW 300 EMEXW 420 EMEXW 450 EMEXW 500 EMEXW 600 EMEXW 750 EMEXW 1000 |
|||||||||||||||
| Приказы |
№244 от
12.02.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 80a178fc-c625-0c6d-d3b0-cca3d5a6f08d | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
InnoTorc GmbH, ГЕРМАНИЯ, Augsburger Str. 91 D-85290 Geisenfeld
Поверка
| Методика поверки / информация о поверке |
МП-КВЗ-008-2024 Государственная система обеспечения единства измерений. Гайковерты электрические моментные EME. Методика поверки.
(с 12.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97679-26: Описание типа
2026-97679-26.pdf
|
Скачать | 317.3 КБ | |
|
97679-26: Методика поверки
МП-КВЗ-008-2024
2026-mp97679-26.pdf
|
Скачать | 905.2 КБ |
Описание типа
Назначение
Гайковерты электрические моментные ЕМЕ предназначены для измерений крутящего момента силы с установленной погрешностью при затяжке резьбовых соединений.
Описание
Принцип действия гайковертов электрических моментных ЕМЕ (далее - гайковерты) основан на управлении контроллером с управляющей платой значениями электрического тока.
Конструктивно гайковерты состоят из корпуса с рукояткой, реакционного упора, редуктора и хвостовика с присоединительным квадратом. На рукоятке корпуса находятся кнопка запуска и кнопка выбора направления вращения при создании крутящего момента силы. На самом корпусе находится блок управления с цифровым дисплеем и кнопками, с помощью которых устанавливается необходимый крутящий момент силы и задаются различные режимы работы. Внутри корпуса расположен механизм регулировки значения крутящего момента силы и механизм, который срабатывает при достижении установленного значения крутящего момента силы, контролируемый контроллером с управляющей платой. Гайковерты измеряют крутящий момент силы по часовой стрелке. Гайковерты работают по часовой и против часовой стрелке, при этом контроль момента затяжки с заявленной погрешностью присутствует только при работе по часовой стрелке. Против часовой стрелки гайковерты просто откручивают, при этом контроль момента затяжки при работе гайковертами против часовой стрелки отсутствует. Гайковерты работают от электрической сети.
К данному типу средств измерений относятся гайковерты следующих модификаций: EMEX 40, EMEX 80, EMEX 150, EMEX 200, EMEX 300, EMEX 420, EMEX 450, EMEX 500, EMEX 600, EMEX 750, EMEX 1000, EMEXW 40, EMEXW 80, EMEXW 150, EMEXW 200, EMEXW 300, EMEXW 420, EMEXW 450, EMEXW 500, EMEXW 600, EMEXW 750, EMEXW 1000. Гайковерты отличаются исполнением - прямое и угловое исполнение, диапазонами воспроизведений крутящего момента силы, габаритными размерами и массы.
Обозначение модификации: EMEXW Z, где ЕМЕ - обозначение гайковертов по каталогу производителя, Х - прямое исполнение, XW - угловое исполнение, Z - цифровое обозначение модели по каталогу производителя.
Пломбирование гайковертов не производится, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией гайковертов.
Нанесение знака поверки на гайковерты не предусмотрено.
Заводской номер гайковертов в цифровом виде, состоявшего из арабских цифр, наносится на идентификационную табличку.
Общий вид гайковертов электрических моментных ЕМЕ с указанием места нанесения идентификационной таблички представлен на рисунках 1 - 2.
Общий вид идентификационной таблички представлен на рисунке 3.
Место нанесения идентификационной таблички

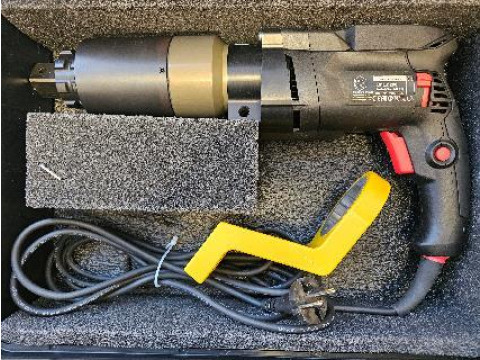

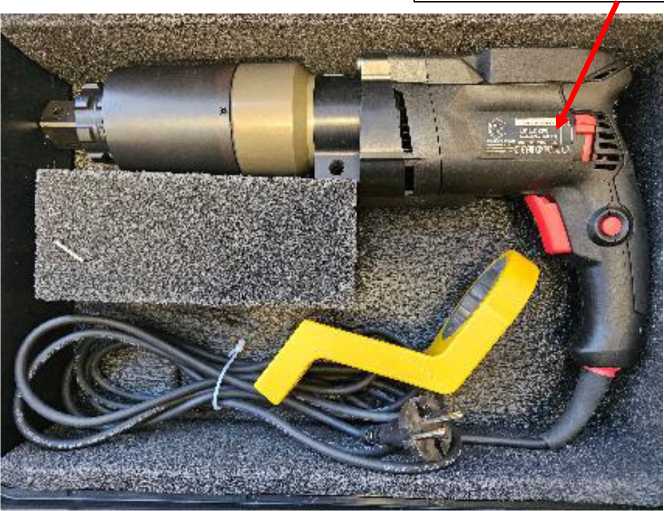

Рисунок 1 - Общий вид гайковертов электрических моментных ЕМЕ (прямое исполнение) с указанием места нанесения идентификационной таблички
Место нанесения идентификационной таблички

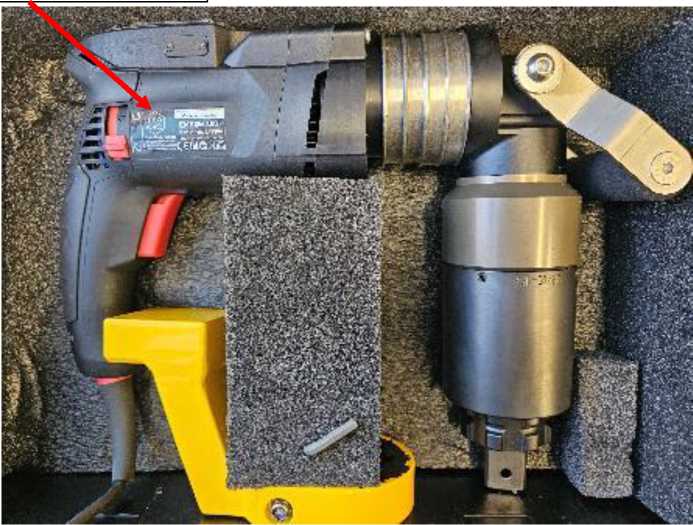

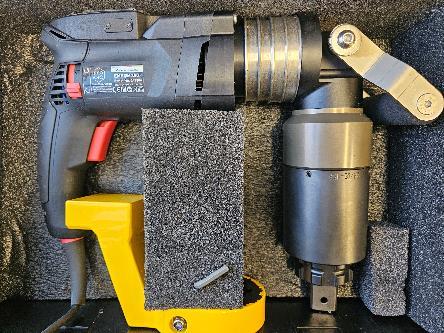

Рисунок 2 - Общий вид гайковертов электрических моментных EME (угловое исполнение) с указанием места нанесения идентификационной таблички
Место указания заводского номера

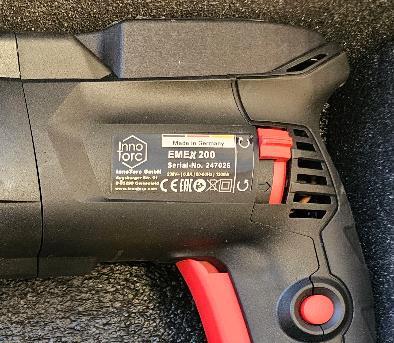

Рисунок 3 - Общий вид идентификационной таблички гайковертов электрических моментных ЕМЕ
Программное обеспечение
Программное обеспечение (ПО) гайковертов состоит из встроенного, метрологически значимого ПО. Встроенное ПО устанавливается на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция гайковертов исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования гайковертов. В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий». Идентификационные данные встроенного программного обеспечения недоступны.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Модификация |
Диапазон измерений крутящего момента силы, Н^м |
Пределы допускаемой погрешности измерений крутящего момента силы, приведенной к верхнему пределу измерений, % |
|
1 |
2 |
3 |
|
EMEX 40 |
от 50 до 400 |
±4 |
|
EMEX 80 |
от 100 до 800 |
±4 |
|
EMEX 150 |
от 150 до 1550 |
±4 |
|
EMEX 200 |
от 200 до 2000 |
±4 |
|
EMEX 300 |
от 300 до 3000 |
±4 |
|
EMEX 420 |
от 800 до 4200 |
±4 |
|
EMEX 450 |
от 800 до 4600 |
±4 |
Продолжение таблицы 1
|
1 |
2 |
3 |
|
EMEX 500 |
от 900 до 5400 |
±4 |
|
EMEX 600 |
от 1000 до 6500 |
±4 |
|
EMEX 750 |
от 1000 до 8000 |
±4 |
|
EMEX 1000 |
от 2000 до 12000 |
±4 |
|
EMEXW 40 |
от 50 до 400 |
±4 |
|
EMEXW 80 |
от 100 до 800 |
±4 |
|
EMEXW 150 |
от 150 до 1550 |
±4 |
|
EMEXW 200 |
от 200 до 2000 |
±4 |
|
EMEXW 300 |
от 300 до 3000 |
±4 |
|
EMEXW 420 |
от 800 до 4200 |
±4 |
|
EMEXW 450 |
от 800 до 4600 |
±4 |
|
EMEXW 500 |
от 1000 до 5400 |
±4 |
|
EMEXW 600 |
от 1000 до 6500 |
±4 |
|
EMEXW 750 |
от 1000 до 8000 |
±4 |
|
EMEXW 1000 |
от 2000 до 12000 |
±4 |
Таблица 2 -Технические характеристики
|
Модификация |
Размер присоединительных элементов, мм |
Габаритные размеры (диаметр х длина), мм, не более |
Масса, кг, не более |
|
EMEX 40 |
19 х 19 |
77 х 335 |
5 |
|
EMEX 80 |
19 х 19 |
77 х 335 |
5,1 |
|
EMEX 150 |
19 х 19 25,4 х 25,4* |
77 х 380 |
6,5 |
|
EMEX 200 |
25,4 х 25,4 |
77 х 380 |
6,5 |
|
EMEX 300 |
25,4 х 25,4 |
77 х 380 |
6,5 |
|
EMEX 420 |
25,4 х 25,4 |
90 х 420 |
8,5 |
|
EMEX 450 |
38,1 х 38,1 |
90 х 440 |
9,8 |
|
EMEX 500 |
38,1 х 38,1 |
90 х 440 |
9,8 |
|
EMEX 600 |
38,1 х 38,1 |
102 х 460 |
11,2 |
|
EMEX 750 |
38,1 х 38,1 |
102х460 |
11,3 |
|
EMEX 1000 |
38,1 х 38,1 |
132х490 |
18,3 |
|
EMEXW 40 |
19 х 19 |
77 х 315 |
6,4 |
|
EMEXW 80 |
19 х 19 |
77 х 315 |
6,5 |
|
EMEXW 150 |
19 х 19 25,4 х 25,4* |
77 х 315 |
8 |
|
EMEXW 200 |
25,4 х 25,4 |
77 х 315 |
8 |
|
EMEXW 300 |
25,4 х 25,4 |
77 х 315 |
8 |
|
EMEXW 420 |
25,4 х 25,4 |
90 х 315 |
10,8 |
|
EMEXW 450 |
38,1 х 38,1 |
90 х 315 |
11,8 |
|
EMEXW 500 |
38,1 х 38,1 |
90 х 315 |
11,8 |
|
EMEXW 600 |
38,1 х 38,1 |
102х315 |
12,8 |
|
EMEXW 750 |
38,1 х 38,1 |
102х315 |
12,9 |
|
EMEXW 1000 |
38,1 х 38,1 |
132х315 |
19,9 |
|
* - Модификации EMEX 150, EMEXW 150 изготавливаются с двумя сменными квадратами. | |||
Таблица 3 -Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
230±10 от 50 до 60 |
|
Условия эксплуатации: - рабочий диапазон температур, °С - относительная влажность воздуха, % |
от -20 до +70 от 40 до 80 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографическим способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Гайковерт электрический моментный |
ЕМЕ (модификация по заказу) |
1 шт. |
|
Реакционный упор |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Кейс |
- |
1 шт. |
|
Дополнительные комплектующие элементы (насадки, удлинители, вставки приварочные кольца, головки, упоры) |
- |
по отдельному заказу |
Сведения о методах измерений
приведены в разделе 5 «Принцип работы» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 06.09.2024 № 2152 Об утверждении государственной поверочной схемы для средств измерений крутящего момента силы;
Стандарт предприятия «Гайковерты электрические моментные EME», InnoTorc GmbH, Германия.
