Рулетки измерительные стальные NORGAU NSMT
| Номер в ГРСИ РФ: | 98073-26 |
|---|---|
| Категория: | Рулетки |
| Производитель / заявитель: | ООО "Норгау Руссланд", г.Москва |
Рулетки измерительные стальные NORGAU NSMT (далее - рулетки) предназначены для измерений линейных размеров объектов.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98073-26 | ||||||||||||
| Действует | по 24.03.2031 | ||||||||||||
| Наименование | Рулетки измерительные стальные | ||||||||||||
| Модель | NORGAU NSMT | ||||||||||||
| Модификации |
NSMT-3516 NSMT-5525 NSMT- 10025 NSMT-3516M NSMT-5525M NSMT-10025M |
||||||||||||
| Приказы |
№561 от
24.03.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | d98c35b1-438f-aefa-68ae-1f3408853adf | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «Норгау Руссланд», РОССИЯ, 119421, г. Москва, вн.тер.г. Муниципальный округ Обручевский, ул. Новаторов, д. 1, помещ. 56Н
Поверка
| Методика поверки / информация о поверке |
МП-7.050-2025 ГСИ. Рулетки измерительные стальные NORGAU NSMT. Методика поверки
(с 24.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98073-26: Описание типа
2026-98073-26.pdf
|
Скачать | 231.4 КБ | |
|
98073-26: Методика поверки
МП-7.050-2025
2026-mp98073-26.pdf
|
Скачать | 987 КБ |
Описание типа
Назначение
Рулетки измерительные стальные NORGAU NSMT (далее - рулетки) предназначены для измерений линейных размеров объектов.
Описание
Принцип действия рулеток основан на непосредственном сравнении измерительной шкалы рулетки с измеряемыми линейными размерами объектов.
Рулетки выпускаются в следующих модификациях: NSMT-3516, NSMT-5525, NSMT-10025, NSMT-3516M, NSMT-5525M, NSMT-10025M, отличающихся между собой конструкцией корпуса и торца ленты, метрологическими и техническими характеристиками.
Рулетки состоят из обрезиненного пластикового корпуса с крепежной металлической скобой, в котором установлены измерительная лента со шкалой, с закрепленным на ее вытяжном конце держателем, связанная с наматывающим механизмом, с помощью которого происходит плавное выдвижение ленты из корпуса и возврат в исходное положение после проведения измерений, стопорного устройства, с помощью которого осуществляется фиксация измерительной ленты в любом положении в пределах диапазона измерений рулетки. Рулетки могут быть дополнительно оснащены ремешками для ношения на запястье и скобами для ношения на ремне. Рулетки модификации NSMT-3516M, NSMT-5525M, NSMT-10025M имеют держатель со встроенными магнитами.
Товарный знак
N О R G A U наносится на паспорт рулеток типографским
методом, на лицевую поверхность корпуса краской, методом лазерной маркировки или с помощью наклейки.
Сведения о верхней границе диапазона измерений (в метрах), модификации и ширине измерительной ленты (в миллиметрах) наносятся на рулетку при помощи краски или наклейки, или лазерной маркировки.
Нанесение знака поверки на средство измерений не предусмотрено.
Нанесение знака утверждения типа на средство измерений и пломбирование рулеток от несанкционированного доступа не предусмотрено.
Общий вид рулеток представлен на рисунках 1 - 3.
Заводской номер в виде цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на корпус рулетки краской или методом лазерной маркировки. Общий вид и место нанесения заводского номера представлены на рисунке 4.

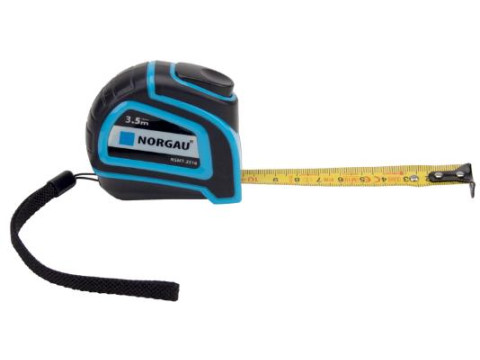

Рисунок 1 - Общий вид рулеток модификаций NSMT-3516, NSMT-3516M

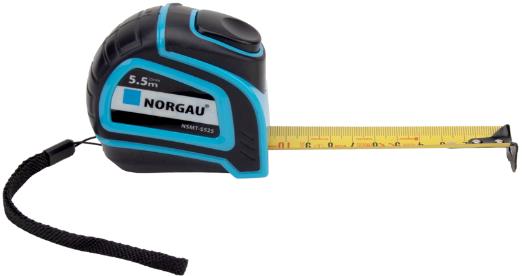

Рисунок 2 - Общий вид рулеток модификаций NSMT-5525, NSMT-5525M

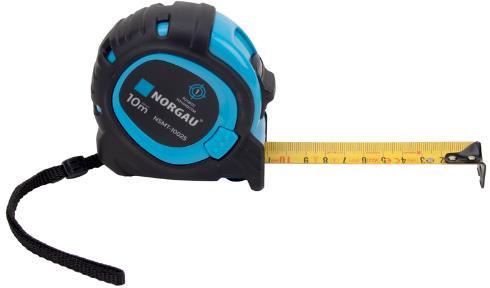

Рисунок 3 - Общий вид рулеток модификаций NSMT-10025, NSMT-10025M
Место нанесения заводского номера
Рисунок 4 - Общий вид и место нанесения заводского номера
Технические характеристики
аблица 1 - Метрологические характеристики рулеток
|
Наименование характеристики |
Значение | ||
|
Модификация |
NSMT-3516, NSMT-3516M |
NSMT-5525, NSMT-5525M |
NSMT-10025, NSMT-10025M |
|
Диапазон измерений, м |
От 0 до 3,5 |
От 0 до 5,5 |
От 0 до 10,0 |
|
Цена деления, мм |
1 | ||
|
Допускаемое отклонение действительной длины интервалов шкалы, мм, не более: - миллиметрового - сантиметрового - дециметрового - метрового и более |
±0,20 ±0,20 ±0,30 ±[0,40+0,15(L-1)]1) | ||
|
1) - L - число полных и неполных метров в отрезке | |||
аблица 2 - Технические характеристики рулеток
|
Наименование характеристики |
Значение | ||
|
Модификация |
NSMT-3516, М8МТ-3516М |
NSMT-5525, М8МТ-5525М |
NSMT-10025, М8МТ-10025М |
|
Ширина штриха, мм |
0,2±0,1 | ||
|
Ширина ленты, мм, не более |
16 |
25 | |
|
Толщина ленты, мм |
0,15±0,05 | ||
|
Габаритные размеры (ДлинахШиринахВысота), мм, не более |
70х30х70 |
80х40х75 |
90х40х90 |
|
Масса, кг, не более |
0,2 |
0,3 |
0,6 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Полный средний ресурс, циклов, не менее1) |
1500 |
|
1) - Цикл включает в себя вытягивание ленты на полную длину, отсчет и наматывание ленты | |
Таблица 4 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от -40 до +50 от 0 до 98, без конденсата |
Знак утверждения типа
наносится на титульный лист паспорта типографским методом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Рулетка измерительная стальная NORGAU NSMT |
- |
1 шт. |
|
Паспорт |
РИС.001ПС |
1 экз. |
|
Упаковка |
- |
1 шт. |
Сведения о методах измерений
приведены в разделе 8 «Руководство по эксплуатации» паспорта РИС.001ПС.
Нормативные документы
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
ТУ 26.51.33-002-49360276-2025 «Рулетки измерительные стальные NORGAU NSMT. Технические условия».
