Комплексы аппаратно-программные СитиСофт
| Номер в ГРСИ РФ: | 98175-26 |
|---|---|
| Производитель / заявитель: | ООО «СВ ПРОЕКТНЫЕ РЕШЕНИЯ», г. Казань |
Комплексы аппаратно-программные СитиСофт (далее - комплексы) предназначены для измерений в неподвижном состоянии и в движении в автоматическом режиме:
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98175-26 | |||||||||
| Действует | по 02.04.2031 | |||||||||
| Наименование | Комплексы аппаратно-программные | |||||||||
| Модель | СитиСофт | |||||||||
| Модификации |
СитиСофт-1 СитиСофт-2 |
|||||||||
| Приказы |
№649 от
02.04.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | a2f2e677-25b5-c832-686c-c389131ea144 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «СВ ПРОЕКТНЫЕ РЕШЕНИЯ», РОССИЯ, 420061, Республика Татарстан (Татарстан), г. Казань, ул. Николая Ершова, д. 1А, офис 835
Поверка
| Методика поверки / информация о поверке |
МП 651-26-003 ГСИ. Комплексы аппаратно-программные СитиСофт. Методика поверки
(с 02.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98175-26: Описание типа
2026-98175-26.pdf
|
Скачать | 156.8 КБ | |
|
98175-26: Методика поверки
МП 651-26-003
2026-mp98175-26.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Комплексы аппаратно-программные СитиСофт (далее - комплексы) предназначены для измерений в неподвижном состоянии и в движении в автоматическом режиме:
- значений текущего времени, синхронизированного с национальной шкалой координированного времени Российской Федерации UTC(SU);
- текущих навигационных параметров по сигналам спутниковых навигационных систем ГЛОНАСС и GPS одновременно и определения на их основе координат местоположения комплексов в плане;
- интервалов времени.
Описание
Принцип действия комплексов при измерении значений текущего времени, интервалов времени и определении координат местоположения в плане основан на приеме и обработке сигналов глобальных навигационных спутниковых систем (далее - ГНСС) GPS/ГЛОНАСС с помощью приемника, входящего в состав комплексов, автоматической синхронизации шкалы времени комплексов с национальной шкалой координированного времени Российской Федерации UTC(SU) и записи текущего момента времени и координат местоположения комплексов в плане в сохраняемые фото- и видеоматериалы, формируемые комплексами.
К омплексы изготавливаются в двух модификациях: исполнение СитиСофт-1 и исполнение СитиСофт-2, отличающихся составом.
Комплексы исполнения СитиСофт-1 конструктивно состоят из фотофиксатора, выполненного на базе смартфона AYYA Т1, со встроенным приемником навигационных сигналов и встроенной спутниковой антенной, зарядного устройства и комплекта кабелей.
Комплексы исполнения СитиСофт-2 конструктивно состоят из фотофиксатора, выполненного на базе смартфона AYYA Т1, со встроенным приемником навигационных сигналов и встроенной спутниковой антенной, размещаемого в защитном корпусе с интегрированным устройством охлаждения, зарядного устройства и комплекта кабелей.
Опционально в состав комплекта поставки комплексов может входить вспомогательного оборудование: защитная бленда камеры и кронштейн для лобового стекла.
Комплексы применяются в передвижном (на специальных конструкциях, штативах, треногах и т.п., на борту ТС, находящихся в неподвижном состоянии) и мобильном размещении (на борту ТС, находящихся в движении).
Комплексы соответствуют обязательным требованиям, установленным техническим регламентом таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств» и ТР ТС 004/2011 «О безопасности низковольтного оборудования».
Функционально комплексы применяются для фиксации в автоматическом режиме:
- нарушений требований пожарной безопасности об обеспечении проходов, проездов и подъездов к зданиям, сооружениям и строениям;
- нарушений в сфере благоустройства, связанных с размещением ТС (в том числе, на платных городских парковках);
- нарушений правил остановки или стоянки транспортных средств;
- нарушений правил движения транспортных средств по полосе для маршрутных транспортных средств или остановка на указанной полосе в нарушение;
- нарушений непредоставления преимущества в движении маршрутному транспортному средству или транспортному средству с включенными специальными световыми и звуковыми сигналами.
Следующие нарушения формируются автоматическим совмещением результатов измерений комплексов и данных обработки, полученных изображений, нейросетевой видеоаналитикой, а также подтверждения специалистами уполномоченных организаций в ручном режиме, в соответствии с региональной административной практикой:
- фиксация неубранного снега, загрязнений на проезжей части, обочинах и тротуарах: наличие смёта, грязи, луж, снежных куч, навалов после уборки снега;
- фиксация ненадлежащего состояния дорожных знаков, опор освещения и другой инфраструктуры;
- фиксация повреждений дорожного покрытия, провалов и повреждений ливневой канализации; ливневых стоков и канализационных люков;
- фиксация наличия замусоренности, навалов, незаконных свалок, отходов;
- фиксация поломки городского имущества, актов вандализма (граффити) на объектах инфраструктуры;
- фиксация перевозки сыпучего груза без тента;
- фиксация отсутствия урны или переполнения урны;
- фиксация отсутствия освещения на опорах и наличие не горящих секций светофорных объектов;
- фиксация рекламных билбордов и конструкций (целостность, законность размещения), поврежденного состояния рекламной продукции (разбито стекло);
- фиксация выноса грязи на проезжую часть на колесах ТС, мойка автомобиля;
- фиксация дефектов дорожной разметки, состояния шумовых полос на дорожном полотне; состояния искусственных неровности;
- фиксация ремонтных работ и перекрытий (дорожных, тротуарных), отсутствия ограждения, аварийного освещения территории места производства земляных и строительных работ;
- фиксация ненадлежащего состояния объектов дорожной инфраструктуры (повреждение бордюров, посторонние надписи, рекламная расклейка);
- фиксация зеленых насаждений и их состояние (сухостой, зеленый массив, борщевик, аварийные;
- фиксация снежных шапок и сосулек;
- фиксация и контроль состояния остановочных павильонов (целостность, чистота, акты вандализма), выявление несанкционированных строений и киосков;
- фиксация наружных блоков кондиционеров (факт наличия, состояние).

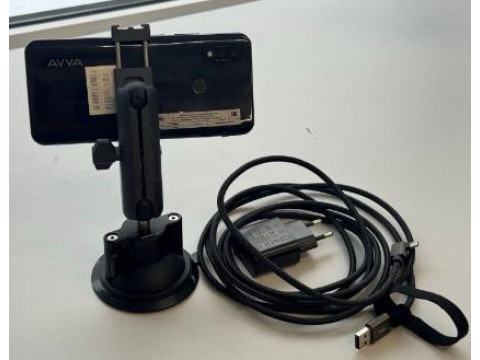

Общий вид составных частей комплексов представлен на рисунках 1, 2.
Фотофиксатор
Кронштейн для лобового
стекла
Зарядное устройство
Комплект кабелей

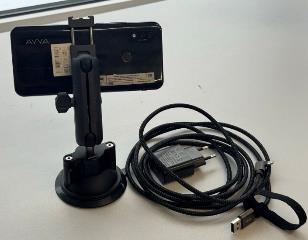

Рисунок 1 - Общий вид составных частей комплексов исполнения СитиСофт-1
Защитный корпус
Кронштейн для лобового
стекла
Фотофиксатор
Защитная бленда камеры
Зарядное устройство
Комплект кабелей

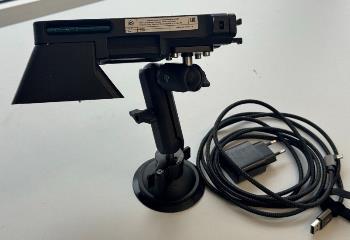

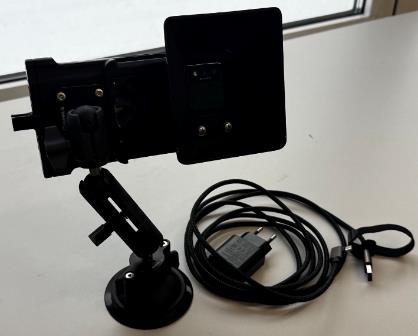

Рисунок 2 - Общий вид составных частей комплексов исполнения СитиСофт-2

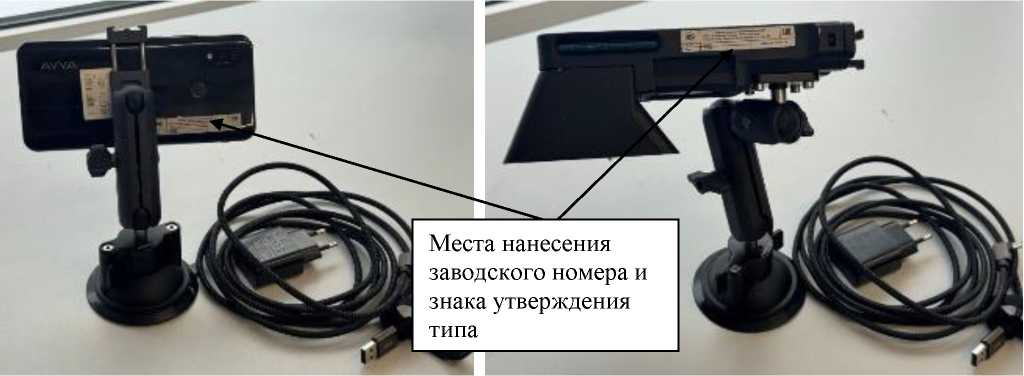

Обозначение места нанесения заводского номера и знака утверждения типа комплексов представлены на рисунках 3.
Места нанесения заводского номера и знака утверждения типа
а) комплексы исполнения СитиСофт-1 б) комплексы исполнения СитиСофт-2
Рисунок 3 - Обозначение места нанесения заводского номера и знака утверждения типа комплексов
Пломбирование комплексов не предусмотрено.
Знак поверки на комплексы не наносится.
Заводской номер наносится на шильдик методом печати, размещаемый на задней стороне фотофиксатора комплексов исполнения СитиСофт-1 и на нижней стороне защитного корпуса комплексов исполнения СитиСофт-2. Формат нанесения заводского номера цифровой.
Программное обеспечение
Функционирование комплексов осуществляется под управлением программного обеспечения (далее - ПО) «videoscope.apk». Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Уровень защиты ПО «Средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО комплексов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
videoscope.apk |
|
Номер версии (идентификационный номер) ПО |
не ниже 7.8.0 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Метрологические и технические характеристики комплексов приведены в таблицах 2, 3.
таблица 2 - Метрологические характеристики комплексов
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности формирования шкалы времени относительно национальной шкалы времени UTC (SU) в режиме синхронизации ГНСС ГЛОНАСС, с |
±2 |
|
Диапазон измерений интервалов времени, c |
от 5 до 86400 |
|
Пределы допускаемой абсолютной погрешности измерений интервалов времени, с |
±4 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Доверительные границы допускаемой абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат местоположения комплексов в плане при геометрическом факторе PDOP не более 3 (рабочий диапазон скоростей от 0 до 80 км/ч), м* |
±5 |
|
* - при одновременном использовании сигналов глобальных навигационных спутниковых систем ГЛОНАСС и GPS | |
Таблица 3 - Технические характеристики комплексов
|
Наименование характеристики |
Значение |
|
Условия применения комплексов: | |
|
- температура окружающего воздуха, °С |
от -20 до +50 |
|
- относительная влажность окружающего воздуха при температуре +25 °С, |
до 90 |
|
% |
от 86,6 до 106,7 |
|
- атмосферное давление, кПа | |
|
Габаритные размеры комплексов, мм, не более: | |
|
- длина |
350 |
|
- ширина |
250 |
|
- высота |
150 |
|
Масса комплексов, кг, не более |
1 |
Знак утверждения типа
наносится на шильдик методом печати, размещаемый на задней стороне фотофиксатора комплексов исполнения СитиСофт-1 и на нижней стороне защитного корпуса комплексов исполнения СитиСофт-2, а также на титульные листы формуляра и руководства по эксплуатации методом печати.
Комплектность
Комплектность средства измерений приведена в таблице 4.
Таблица 4 - Комплектность комплексов
|
Наименование |
Обозначение |
Количество |
|
Оборудование: | ||
|
Комплекс аппаратно-программный СитиСофт в составе: - Фотофиксатор - Зарядное устройство - Комплект кабелей |
СитиСофт-1 |
1 шт. 1 шт. 1 шт. |
|
Комплекс аппаратно-программный СитиСофт в составе: - Фотофиксатор - Защитный корпус - Зарядное устройство - Комплект кабелей |
СитиСофт-2 |
1 шт. 1 шт. 1 шт. 1 шт. |
|
Вспомогательное оборудование: - Защитная бленда камеры - Кронштейн для лобового стекла |
- |
1 шт.* 1 шт.* |
|
Документация: | ||
Продолжение таблицы 4
|
Наименование |
Обозначение |
Количество |
|
Руководство по эксплуатации |
СВПШ.402100.001 РЭ |
1 экз. |
|
Формуляр |
СВПШ.402100.001 ФО |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
* - По согласованию с потребителем возможно включение в комплект поставки комплексов вспомогательного оборудования | ||
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документа СВПШ.402100.001 РЭ «Комплекс аппаратно-программный СитиСофт. Руководство по эксплуатации».
Нормативные документы
Постановление Правительства РФ от 16.11.2020 № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» в части пп. 12.42.1, 12.42.2, 12.43;
СВПШ.402100.001 ТУ «Комплексы аппаратно-программные СитиСофт. Технические условия».
