Система измерений количества и показателей качества нефти № 592
| Номер в ГРСИ РФ: | 98212-26 |
|---|---|
| Производитель / заявитель: | ООО «НК «Югранефтепром», Ханты-Мансийский автономный округ - Югра, г. Когалым |
Система измерений количества и показателей качества нефти № 592 (далее - СИКН) предназначена для измерения массового расхода (массы) нефти.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98212-26 | ||||||
| Наименование | Система измерений количества и показателей качества нефти № 592 | ||||||
| Приказы |
№685 от
08.04.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | a33ec1ff-e552-f8c0-b0f6-eaf34b745636 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «НК «Югранефтепром», РОССИЯ, 628486, Ханты-Мансийский автономный округ - Югра, г.о. Когалым, г. Когалым, ул. Мира, д. 23 к. А
Поверка
| Методика поверки / информация о поверке |
ВЯ.31.1100526.00 МП ГСИ. Система измерений количества и показателей качества нефти № 592. Методика поверки
(с 08.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98212-26: Описание типа
2026-98212-26.pdf
|
Скачать | 229.4 КБ | |
|
98212-26: Методика поверки
ВЯ.31.1100526.00 МП
2026-mp98212-26.pdf
|
Скачать | 982.1 КБ |
Описание типа
Назначение
Система измерений количества и показателей качества нефти № 592 (далее - СИКН) предназначена для измерения массового расхода (массы) нефти.
Описание
Принцип действия СИКН основан на прямом методе динамических измерений с помощью преобразователей массового расхода жидкости. Выходные сигналы преобразователей расхода, давления, температуры, плотности, объемной доли воды в нефти по линиям связи поступают в систему обработки информации, которая принимает информацию и производит вычисление массы и показателей качества нефти по реализованному в ней алгоритму.
Конструктивно СИКН представляет собой единичный экземпляр измерительной системы, спроектированной и смонтированной для конкретного объекта из компонентов серийного производства. В состав СИКН входят:
1) Блок измерительных линий (БИЛ).
2) Блок измерений показателей качества нефти (далее - БИК).
3) Система сбора и обработки информации (далее - СОИ).
В состав СИКН входят автономные измерительные блоки, представленные средствами измерений, приведёнными в таблице 1.
Таблица 1 - Состав СИКН
|
Наименование и тип средства измерений |
Место установки |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Счетчики-расходомеры массовые Micro Motion мод. CMF300 |
БИЛ |
45115-16 |
|
Преобразователи давления измерительные 3051 мод. 3051TG |
БИЛ, БИК |
14061-99 |
|
Датчики давления Метран-43-ВН-ДИ |
БИЛ, БИК |
19763-00 |
|
Преобразователи давления измерительные APC-2000 ALW |
БИЛ, БИК |
67276-17 |
|
Преобразователи температуры CTR-ALW |
БИЛ, БИК |
72825-18 |
|
Преобразователи измерительные к датчикам температуры 244 |
БИЛ, БИК |
14684-00 |
|
Термопреобразователи сопротивления платиновые 65 |
БИЛ, БИК |
22257-01 |
|
Преобразователи плотности жидкости измерительные 7835 |
БИК |
15644-01 52638-13 |
|
Влагомеры нефти поточные УДВН-1пм мод. УДВН-1пм |
БИК |
14557-05 14557-10 14557-15 |
|
Контроллеры измерительные FloBoss S600 |
СОИ |
38623-08 |
|
Примечание — В состав СИКН входят показывающие средства измерений давления и температуры нефти утверждённых типов. Кроме того, в состав блока измерений показателей качества нефти входит расходомер. | ||
Вспомогательные устройства и технические средства:
- автоматизированное рабочее место (далее - АРМ) оператора.
- пробоотборник автоматический;
- пробоотборник ручной;
- фильтры для очистки нефти от механических примесей;
- запорная и регулирующая арматура с устройствами контроля протечек.
СИКН расположена на территории ПСП № 592. Пломбирование средств измерений, находящихся в составе СИКН осуществляется согласно требований их описаний типа, методик поверки или МИ 3002-2006 «Рекомендация. ГСИ. Правила пломбирования и клеймения средств измерений и оборудования, применяемых в составе систем измерений количества и показателей качества нефти и поверочных установок». Заводской номер 42 в виде цифрового обозначения нанесён методом аэрографии на информационную табличку установленную в помещении операторной СИКН. Нанесение знака поверки на СИКН не предусмотрено.
Общий вид СИКН представлен на рисунке 1. Место нанесения заводского номера приведено на рисунке 2.

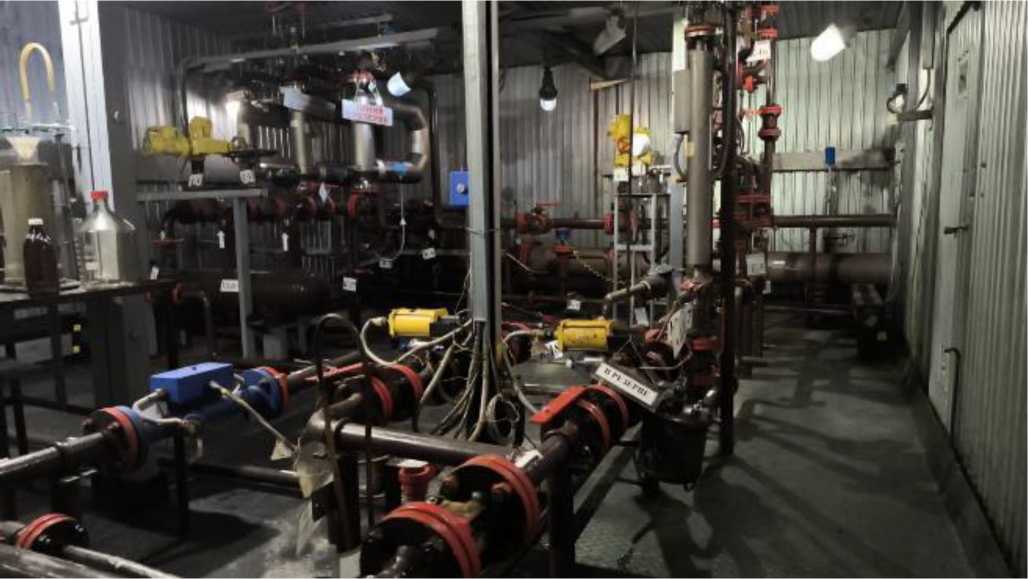

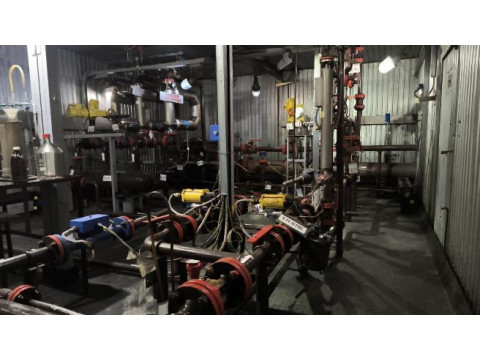

Рисунок 1 - Общий вид СИКН

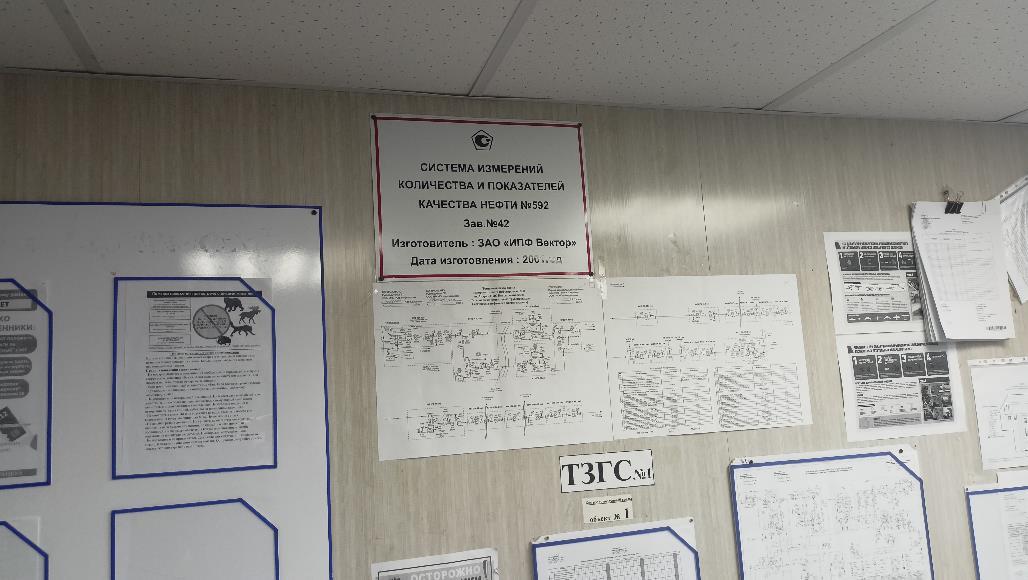

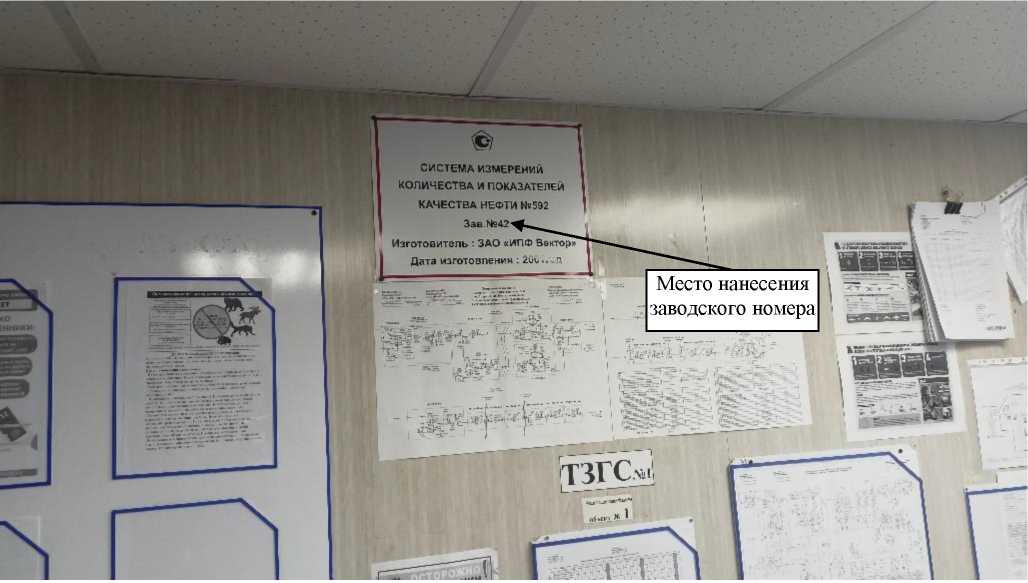

Рисунок 2 - Место нанесения заводского номера
Программное обеспечение
Программное обеспечение (ПО) СИКН обеспечивает реализацию функций СИКН. Метрологические характеристики СИКН нормированы с учётом влияния ПО.
Наименования ПО и идентификационные данные указаны в таблице 2.
Уровень защиты ПО СИКН «средний» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
ИВК | |
|
Идентификационное наименование ПО |
592-2 |
Floboss_1_2016-10-13 |
|
Номер версии (идентификационный номер) ПО |
164 |
158 |
|
Цифровой идентификатор ПО |
1c78 |
1c78 |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон массового расхода нефти, т/ч |
от 15 до 170 |
|
Пределы допускаемой относительной погрешности измерения массы брутто нефти, % |
± 0,25 |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных линий |
3 (2 рабочая, 1 резервная) |
|
Измеряемая среда |
нефть по ГОСТ Р 51858-2002 Нефть. Общие технические условия |
|
Диапазон температуры, °С |
от + 5 до + 30 |
|
Диапазон давления нефти, МПа |
от 0,2 до 1,6 |
|
Плотность нефти в рабочих условиях, кг/м3 |
от 805 до 900 |
|
Массовая доля воды в нефти, %, не более |
1,0 |
|
Массовая доля механических примесей, %, не более |
0,05 |
|
Массовая концентрация хлористых солей, мг/дм3, не более |
100 |
|
Температура окружающего воздуха, °С, не ниже - в БИЛ и БИК - в операторной |
от + 5 до + 30 от + 15 до +30 |
Знак утверждения типа
наносится в нижней части титульного листа инструкции по эксплуатации СИКН типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, экз. |
|
Система измерений количества и показателей качества нефти № 592 |
_ |
1 |
|
Инструкция по эксплуатации |
_ |
1 |
Сведения о методах измерений
приведены в документе ВЯ-1967/2025 «Масса нефти. Методика измерений системой количества и показателей качества нефти № 592», аттестованном ФБУ «Тюменский ЦСМ», свидетельство об аттестации 1967/01.00248-2014/2025 от 29.10.2025.
Нормативные документы
Постановление Правительства РФ от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, пункт 6.1.1).
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости».
