Индикаторы часового типа ACCUD
| Номер в ГРСИ РФ: | 98261-26 |
|---|---|
| Производитель / заявитель: | SUZHOU ACCUD CO., LTD (ACCUD), КНР |
Индикаторы часового типа ACCUD (далее по тексту - индикаторы) предназначены для абсолютных и относительных измерений наружных линейных размеров, контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98261-26 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Действует | по 13.04.2031 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Индикаторы часового типа | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | ACCUD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модификации |
Обозначения исполнений индикаторов: ХХХ-ААА(АААА)-ВВ(В), где: ХХХ – обозначение модификации индикаторов ААА – шифр диапазона измерений ВВ(В) – внутренний код изготовителя На испытания представлены: 221-005-01 222-001-02 223-010-11 224-010-12 226-005-11 228-003-11 229-100-21 230-030-11 231-010-21 232-001-11 233-010-11 291-010-I 292-030-I 210-050-03 211-025-13 212-025-03 213-010-11 214-100-01 215-010-12 216-010-03 217-025-01 218-010-11 227-010-02 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№716 от
13.04.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 04419519-0431-afeb-f8a4-511475bb720c | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
SUZHOU ACCUD CO., LTD (ACCUD), КИТАЙ, 223 SongShan Road, Suzhou New District, 215129
Поверка
| Методика поверки / информация о поверке |
МП-7.041-2025 ГСИ. Индикаторы часового типа ACCUD. Методика поверки
(с 13.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98261-26: Описание типа
2026-98261-26.pdf
|
Скачать | 405.2 КБ | |
|
98261-26: Методика поверки
МП-7.041-2025
2026-mp98261-26.pdf
|
Скачать | 2.2 MБ |
Описание типа
Назначение
Индикаторы часового типа ACCUD (далее по тексту - индикаторы) предназначены для абсолютных и относительных измерений наружных линейных размеров, контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей.
Описание
Принцип действия индикаторов основан на преобразовании линейного перемещения измерительного стержня, осуществляемого параллельно шкале, в пропорциональные угловые перемещения стрелки отсчетного устройства (для индикаторов часового типа) или в пропорциональные измерения напряжения в электронной схеме блока индикации с последующим выводом результатов перемещений измерительного стержня на дисплей цифрового отсчетного устройства (для индикаторов цифровых).
Индикаторы часового типа представляют собой корпус с передаточным механизмом, круговой шкалой, указателем числа оборотов, подвижных указателей пределов допуска или без них, стрелкой и измерительным стержнем с измерительным наконечником. Круговая шкала индикаторов вращается посредством подвижного ободка. Для удобства крепления корпус индикатора может быть оснащен специальным «ушком».
Передаточный механизм - это устройство, которое преобразует линейные перемещения измерительного стержня, осуществляемые параллельно шкале, в пропорциональные угловые перемещения стрелки.
Индикаторы цифровые представляют собой корпус с жидкокристаллическим экраном на передней панели индикаторов для вывода результатов измерений.
В корпус индикаторов цифровых встроены кнопки, с помощью которых осуществляется ряд специальных функций, таких как включение/выключение индикатора (ON/OFF), установки нуля (ZERO), выбора режима единиц измерений дюйм/мм (in/mm) и др.
Индикаторы с индексами IP54, IP65 имеют степень защиты IP54, IP65 по ГОСТ 1425415 от проникновения пыли и влаги.
Питание индикаторов цифровых осуществляется от встроенного источника питания.
Индикаторы в зависимости от исполнений отличаются между собой значениями диапазонов, ценой деления и рядом других конструктивных изменений.
Обозначения исполнений индикаторов имеет вид ХХХ-ААА(АААА)-ВВ(В), где:
ХХХ - обозначение модификации индикаторов;
ААА - шифр диапазона измерений;
ВВ(В) - внутренний код изготовителя.
Индикаторы изготавливаются в следующих модификациях:
- 232 - индикаторы часового типа с малым диапазоном измерений;
- 233 - индикаторы часового типа многооборотные двухсторонние;
- 221, 222, 223, 224, 226, 228, 229, 230, 231, 291, 292 - индикаторы часового типа многооборотные;
- 210, 211, 212, 213, 214, 215, 216, 217, 218, 227 - индикаторы цифровые.
Каждое исполнение индикаторов имеет ряд типоразмеров, которые отличаются друг от друга погрешностью, диапазонами измерений, ценой деления круговой шкалы отсчетного устройства (шагом дискретности цифрового отсчетного устройства), измерительным усилием, размахом показаний, габаритными размерами и массой.
Товарный знак леею наносится на паспорт индикаторов типографским методом, на циферблат круговой шкалы, на лицевую поверхность корпуса индикатора краской или методом лазерной маркировки.
Сведения об исполнении индикаторов указываются в паспорте и заполняются от руки.
Заводской номер в виде цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на переднюю, боковую или заднюю поверхность корпуса индикатора методом лазерной маркировки, либо краской, либо ударной маркировкой.
Возможность нанесения знака поверки на средство измерений отсутствует.

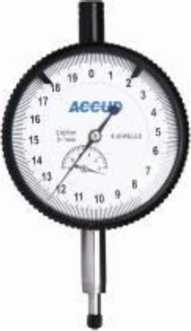

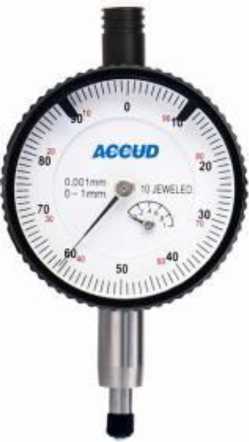

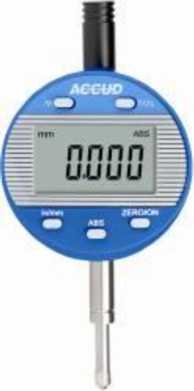

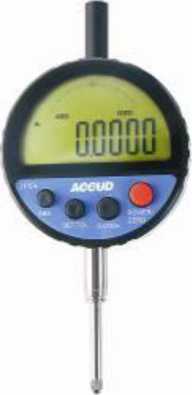

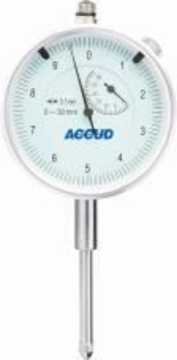

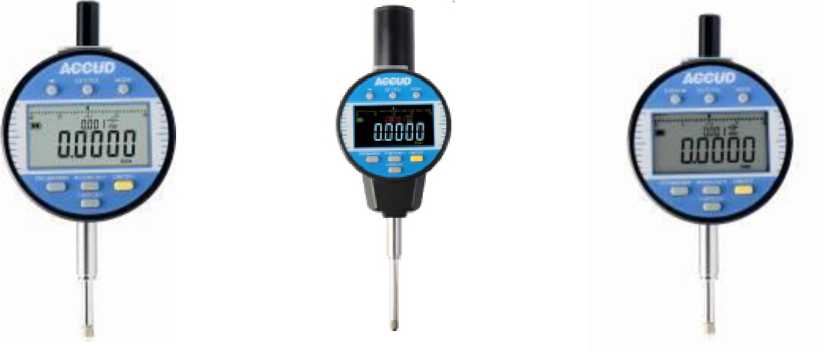

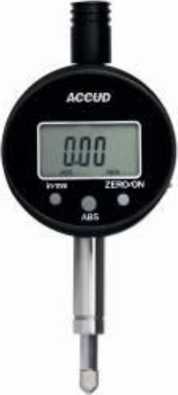

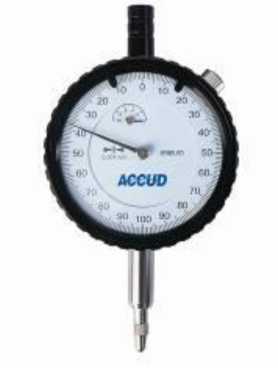

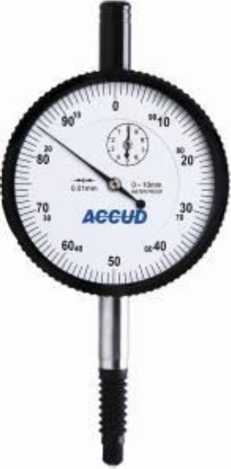

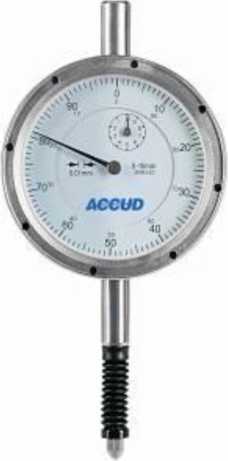

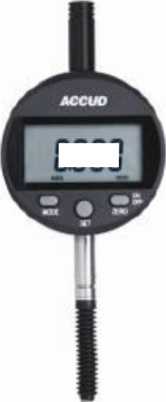

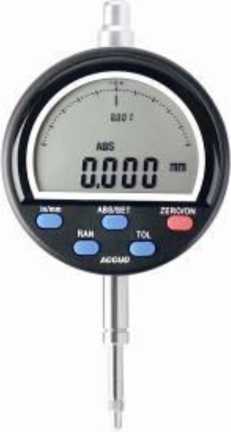

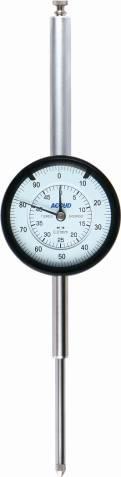

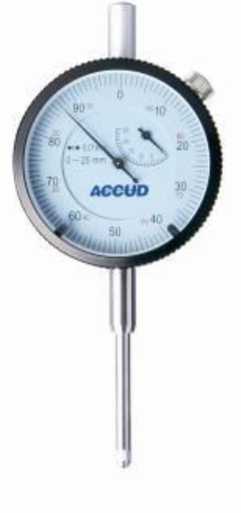

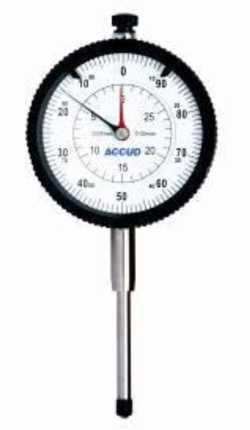

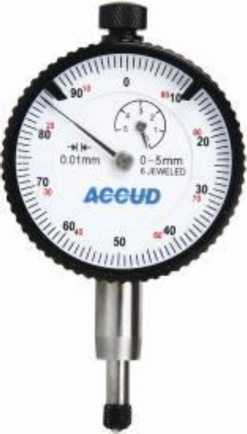

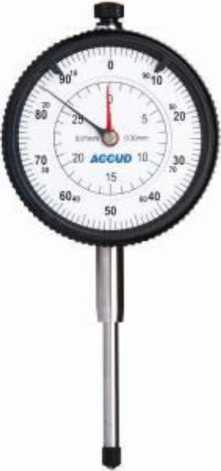

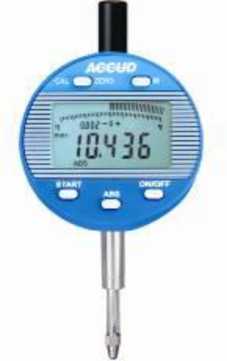

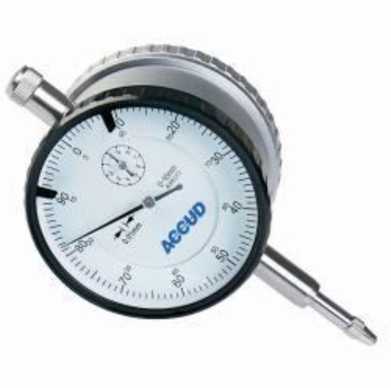

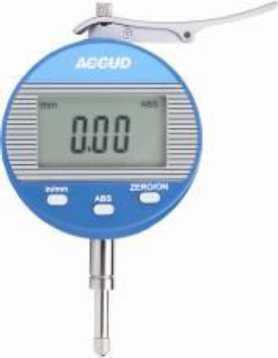

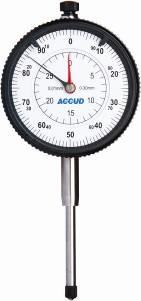

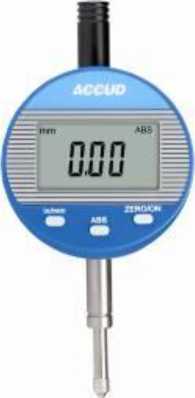

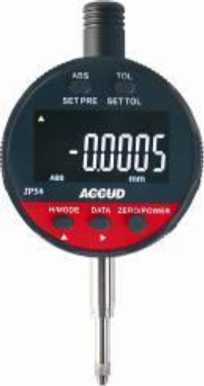

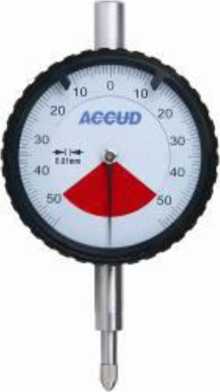

Общий вид индикаторов указан на рисунках 1 - 23. Место нанесения товарного знака и заводского номера представлены на рисунках 24-25.
Пломбирование индикаторов от несанкционированного доступа не предусмотрено.
Рисунок 1 - Общий вид индикаторов модификации 221
Рисунок 2 - Общий вид индикаторов модификации 222
Рисунок 3 - Общий вид индикаторов модификации 223
Рисунок 5 - Общий вид индикаторов модификации 226
Рисунок 6 - Общий вид индикаторов модификации 228

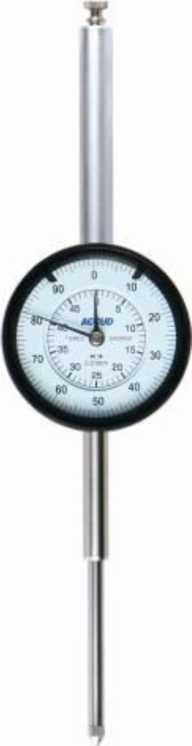

Рисунок 7 - Общий вид индикаторов модификации 229
Рисунок 8 - Общий вид индикаторов модификации 230
Рисунок 9 - Общий вид индикаторов модификации 231
Рисунок 10 - Общий вид индикаторов модификации 232
Рисунок 12 - Общий вид индикаторов модификации 291
Рисунок 13 - Общий вид индикаторов модификации 292
Рисунок 15 - Общий вид индикаторов модификации 211
Рисунок 16 - Общий вид индикаторов модификации 212
пппп ииии
f,
Рисунок 18 - Общий вид индикаторов модификации 214
Рисунок 19 - Общий вид индикаторов модификации 215
Рисунок 20 - Общий вид индикаторов модификации 216
Рисунок 21 - Общий вид индикаторов модификации 217
Рисунок 22 - Общий вид индикаторов модификации 218
Рисунок 23 - Общий вид индикаторов модификации 227
Место нанесения товарного знака
Рисунок 24 - Место нанесения товарного знака
Место нанесения
заводского номера

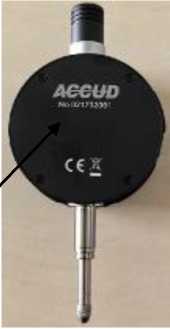

Рисунок 25 - Возможные места нанесения заводского номера
Программное обеспечение
Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер цифрового отсчетного устройства на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция индикаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Технические характеристики
Таблица 1 - Метрологические характеристики индикаторов часового типа
|
Исполнение |
Диапазон измерений, мм |
Цена деления, мм |
Наибольшая алгебраическая разность погрешностей при прямом или при обратном ходе измерительного стержня, мкм |
Наибольшее измерительное усилие при прямом ходе, Н, не более |
Колебание измерительного усилия, Н, не более |
Размах показаний, мкм, не более | |||
|
на любом участке диапазона измерения, мм |
на всем диапазоне измерений |
при прямом или обратном ходе |
при изменении направления движения измерительного стержня | ||||||
|
0,1 |
1 | ||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
221-001-01 |
от 0 до 1 |
0,001 |
- |
- |
5 |
1,5 |
0,5 |
0,6 |
2 |
|
221-003-01 |
от 0 до 3 |
0,001 |
4 |
8 |
10 |
1,5 |
0,5 |
0,6 |
4 |
|
221-005-01 |
от 0 до 5 |
0,001 |
4 |
8 |
10 |
1,5 |
0,5 |
0,6 |
4 |
|
222-001-01 |
от 0 до 1 |
0,001 |
- |
- |
5 |
1,5 |
0,5 |
0,6 |
2 |
|
222-001-02 |
от 0 до 1 |
0,001 |
- |
- |
5 |
1,5 |
0,5 |
0,6 |
2 |
|
222-003-11 |
от 0 до 3 |
0,01 |
5 |
10 |
14 |
1,5 |
0,5 |
0,6 |
3 |
|
222-005-11 |
от 0 до 5 |
0,01 |
6 |
10 |
16 |
1,5 |
0,5 |
0,6 |
3 |
|
222-010-11 |
от 0 до 10 |
0,01 |
6 |
10 |
17 |
1,5 |
0,5 |
0,6 |
3 |
|
222-003-12 |
от 0 до 3 |
0,01 |
5 |
10 |
14 |
1,5 |
0,5 |
0,6 |
3 |
|
222-005-12 |
от 0 до 5 |
0,01 |
6 |
10 |
16 |
1,5 |
0,5 |
0,6 |
3 |
|
222-010-12 |
от 0 до 10 |
0,01 |
6 |
10 |
17 |
1,5 |
0,5 |
0,6 |
3 |
|
223-010-11 |
от 0 до 10 |
0,01 |
8 |
13 |
20 |
1,5 |
0,5 |
0,6 |
3 |
|
223-010-12 |
от 0 до 10 |
0,01 |
8 |
13 |
20 |
1,5 |
0,5 |
0,6 |
3 |
|
224-010-11 |
от 0 до 10 |
0,01 |
6 |
10 |
17 |
1,5 |
0,5 |
0,6 |
3 |
|
224-010-12 |
от 0 до 10 |
0,01 |
6 |
10 |
17 |
1,5 |
0,5 |
0,6 |
3 |
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
226-005-11 |
от 0 до 5 |
0,01 |
6 |
10 |
16 |
1,5 |
0,5 |
0,6 |
3 |
|
226-010-11 |
от 0 до 10 |
0,01 |
6 |
10 |
17 |
1,5 |
0,5 |
0,6 |
3 |
|
228-001-01 |
от 0 до 1 |
0,001 |
- |
- |
5 |
1,5 |
0,5 |
0,6 |
2 |
|
228-003-11 |
от 0 до 3 |
0,01 |
5 |
10 |
14 |
1,5 |
0,5 |
0,6 |
3 |
|
228-005-11 |
от 0 до 5 |
0,01 |
6 |
10 |
16 |
1,5 |
0,5 |
0,6 |
3 |
|
229-020-11 |
от 0 до 20 |
0,01 |
8 |
13 |
25 |
2,2 |
0,7 |
1,0 |
5 |
|
229-030-11 |
от 0 до 30 |
0,01 |
10 |
15 |
35 |
2,2 |
0,7 |
1,0 |
7 |
|
229-025-11 |
от 0 до 25 |
0,01 |
10 |
15 |
35 |
2,2 |
0,7 |
1,0 |
7 |
|
229-050-21 |
от 0 до 50 |
0,01 |
10 |
15 |
40 |
2,5 |
0,7 |
1,5 |
8 |
|
229-100-21 |
от 0 до 100 |
0,01 |
15 |
20 |
50 |
3,5 |
1,0 |
1,5 |
9 |
|
230-010-11 |
от 0 до 10 |
0,1 |
10 |
15 |
40 |
1,5 |
0,5 |
0,6 |
20 |
|
230-025-11 |
от 0 до 25 |
0,1 |
20 |
25 |
60 |
2,2 |
0,7 |
1,0 |
20 |
|
230-030-11 |
от 0 до 30 |
0,1 |
20 |
25 |
60 |
2,2 |
0,7 |
1,0 |
20 |
|
231-010-11 |
от 0 до 10 |
0,01 |
6 |
10 |
17 |
1,5 |
0,5 |
0,6 |
3 |
|
231-010-21 |
от 0 до 10 |
0,01 |
6 |
10 |
17 |
1,5 |
0,5 |
0,6 |
3 |
|
231-010-22 |
от 0 до 10 |
0,01 |
6 |
10 |
17 |
1,5 |
0,5 |
0,6 |
3 |
|
232-0005-11 |
от 0 до 0,5 |
0,01 |
4 |
8 |
9 |
1,5 |
0,5 |
0,6 |
3 |
|
232-001-11 |
от 0 до 1 |
0,01 |
- |
- |
9 |
1,5 |
0,5 |
0,6 |
3 |
|
233-010-11 |
от 0 до 10 |
0,01 |
6 |
10 |
17 |
1,5 |
0,5 |
0,6 |
3 |
|
291-010-I |
от 0 до 10 |
0,01 |
6 |
10 |
17 |
1,5 |
0,5 |
0,6 |
3 |
|
292-030-I |
от 0 до 30 |
0,01 |
10 |
15 |
35 |
2,2 |
0,7 |
1,0 |
7 |
|
Таблица 2 -М |
етрологические характеристики индикаторов цифровых | |||||
|
Исполнение |
Диапазон измерений, мм |
Шаг дискретности, мм |
Пределы допускаемой абсолютной погрешности измерений, мкм |
Наибольшее измерительное усилие при прямом ходе, Н, не более |
Колебание измерительного усилия при прямом или обратном ходе, Н, не более |
Размах показаний, мкм, не более |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
210-010-03 |
от 0 до 12,7 |
0,001 |
±5 |
1,5 |
0,5 |
2 |
|
210-025-03 |
от 0 до 25,4 |
0,001 |
±5 |
2,2 |
1,0 |
3 |
|
210-050-03 |
от 0 до 50,8 |
0,001 |
±6 |
2,5 |
1,5 |
3 |
|
210-010-13 |
от 0 до 12,7 |
0,01 |
±20 |
1,5 |
0,7 |
10 |
|
210-025-13 |
от 0 до 25,4 |
0,01 |
±20 |
2,2 |
1,0 |
10 |
|
210-050-13 |
от 0 до 50,8 |
0,01 |
±30 |
2,5 |
2,0 |
10 |
|
211-010-03 |
от 0 до 12,7 |
0,001 |
±5 |
1,5 |
0,5 |
2 |
|
211-025-03 |
от 0 до 25,4 |
0,001 |
±5 |
2,2 |
1,0 |
3 |
|
211-050-03 |
от 0 до 50,8 |
0,001 |
±6 |
2,5 |
1,5 |
3 |
|
211-010-13 |
от 0 до 12,7 |
0,01 |
±20 |
1,5 |
0,7 |
10 |
|
211-025-13 |
от 0 до 25,4 |
0,01 |
±20 |
2,2 |
1,0 |
10 |
|
211-050-13 |
от 0 до 50,8 |
0,01 |
±30 |
2,5 |
2,0 |
10 |
|
212-010-03 |
от 0 до 12,7 |
0,001 |
±5 |
1,5 |
0,5 |
2 |
|
212-025-03 |
от 0 до 25,4 |
0,001 |
±5 |
2,2 |
1,0 |
3 |
|
212-050-03 |
от 0 до 50,8 |
0,001 |
±6 |
2,5 |
1,5 |
3 |
|
212-010-13 |
от 0 до 12,7 |
0,01 |
±20 |
1,5 |
0,7 |
10 |
|
212-025-13 |
от 0 до 25,4 |
0,01 |
±20 |
2,2 |
1,0 |
10 |
|
212-050-13 |
от 0 до 50,8 |
0,01 |
±30 |
2,5 |
2,0 |
10 |
|
213-010-01 |
от 0 до 12,7 |
0,001 |
±5 |
1,5 |
0,5 |
2 |
|
213-025-01 |
от 0 до 25,4 |
0,001 |
±5 |
2,2 |
1,0 |
3 |
|
213-050-01 |
от 0 до 50,8 |
0,001 |
±6 |
2,5 |
1,5 |
3 |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
213-010-11 |
от 0 до 12,7 |
0,01 |
±20 |
1,5 |
0,7 |
10 |
|
213-025-11 |
от 0 до 25,4 |
0,01 |
±20 |
2,2 |
1,0 |
10 |
|
213-050-11 |
от 0 до 50,8 |
0,01 |
±30 |
2,5 |
2,0 |
10 |
|
214-005-02 |
от 0 до 5 |
0,001 |
±5 |
1,5 |
0,5 |
3 |
|
214-005-12 |
от 0 до 5 |
0,01 |
±20 |
1,5 |
0,7 |
10 |
|
214-100-01 |
от 0 до 100 |
0,001 |
±9 |
3,2 |
2,5 |
3 |
|
214-100-11 |
от 0 до 100 |
0,01 |
±30 |
3,2 |
2,5 |
10 |
|
215-010-02 |
от 0 до 12,7 |
0,001 |
±5 |
1,5 |
0,5 |
2 |
|
215-010-12 |
от 0 до 12,7 |
0,002 |
±20 |
1,5 |
0,7 |
10 |
|
216-010-03 |
от 0 до 12,7 |
0,001 |
±5 |
1,5 |
0,5 |
2 |
|
216-025-03 |
от 0 до 25,4 |
0,001 |
±5 |
2,2 |
1,0 |
3 |
|
216-050-03 |
от 0 до 50,8 |
0,001 |
±6 |
2,5 |
1,5 |
3 |
|
216-010-13 |
от 0 до 12,7 |
0,002 |
±20 |
1,5 |
0,7 |
10 |
|
216-025-13 |
от 0 до 25,4 |
0,002 |
±20 |
2,2 |
1,0 |
10 |
|
216-050-13 |
от 0 до 50,8 |
0,002 |
±30 |
2,5 |
2,0 |
10 |
|
217-015-01 |
от 0 до 15 |
0,0005 |
±2 |
1,5 |
0,5 |
1,5 |
|
217-010-01 |
от 0 до 12,7 |
0,0005 |
±2 |
1,5 |
0,5 |
1,5 |
|
217-025-01 |
от 0 до 25,4 |
0,0005 |
±2 |
2,2 |
1,0 |
1,5 |
|
217-050-01 |
от 0 до 50,8 |
0,0005 |
±2 |
2,5 |
1,5 |
1,5 |
|
217-010-01Н |
от 0 до 12,7 |
0,0005/0,001 |
±2 |
1,5 |
0,5 |
1,5 |
|
217-015-01Н |
от 0 до 15 |
0,0005/0,001 |
±2 |
1,5 |
0,5 |
1,5 |
|
217-025-01Н |
от 0 до 25,4 |
0,0005/0,001 |
±2 |
2,2 |
1,0 |
1,5 |
|
217-050-01Н |
от 0 до 50,8 |
0,0005/0,001 |
±2 |
2,5 |
1,5 |
1,5 |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
218-010-01 |
от 0 до 12,7 |
0,0002/0,001/0,01 |
±1,5 |
1,5 |
0,5 |
1 |
|
218-025-01 |
от 0 до 25,4 |
0,0002/0,001/0,01 |
±1,8 |
2,2 |
1,0 |
1 |
|
218-010-11 |
от 0 до 12,7 |
0,0005/0,001/0,01 |
±3 |
1,5 |
0,5 |
1,5 |
|
218-025-11 |
от 0 до 25,4 |
0,0005/0,001/0,01 |
±3 |
2,2 |
1,0 |
1,5 |
|
218-050-11 |
от 0 до 50,8 |
0,0005/0,001/0,01 |
±3 |
2,5 |
1,5 |
1,5 |
|
218-010-01W |
от 0 до 12,7 |
0,0002/0,001/0,01 |
±1,5 |
1,5 |
0,5 |
1 |
|
218-025-01W |
от 0 до 25,4 |
0,0002/0,001/0,01 |
±1,8 |
2,2 |
1,0 |
1 |
|
218-010-11W |
от 0 до 12,7 |
0,0005/0,001/0,01 |
±3 |
1,5 |
0,5 |
1,5 |
|
218-025-11W |
от 0 до 25,4 |
0,0005/0,001/0,01 |
±3 |
2,2 |
1,0 |
1,5 |
|
218-050-11W |
от 0 до 50,8 |
0,0005/0,001/0,01 |
±3 |
2,5 |
1,5 |
1,5 |
|
227-010-02 |
от 0 до 10 |
0,001 |
±5 |
1,5 |
0,5 |
2 |
|
227-010-12 |
от 0 до 10 |
0,01 |
±20 |
1,5 |
0,7 |
10 |
Таблица 3 - Метрологические и технические характеристики, условия эксплуатации,
показатели надежности
|
Наименование характеристики |
Значение |
|
Присоединительный диаметр гильзы индикаторов, мм |
8 (-0.015) |
|
Допуск цилиндричности присоединительной гильзы индикаторов, мкм, не более |
8 |
|
Параметр шероховатости Ra по ГОСТ 2789-73, мкм, не более: - наружной поверхности гильзы - рабочей поверхности измерительного наконечника |
0,63 0,10 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от +15 до +25 80 |
|
Степень защиты по ГОСТ 14254-20151) |
IP54, IP65 |
|
Средняя наработка на отказ, условных измерений, не менее: - для индикаторов с верхней границей диапазона измерений до 10 мм - для индикаторов с верхней границей диапазона измерений св. 10 мм |
1000000 500000 |
|
Средний срок службы индикаторов, лет, не менее |
5 |
|
1) - только для индикаторов модификаций 213 и 217 | |
Таблица 4 - Габаритные размеры и масса
|
Исполнение |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
|
длина |
ширина |
высота | ||
|
1 |
2 |
3 |
4 |
5 |
|
221-001-01 |
165 |
95 |
70 |
0,43 |
|
221-003-01 |
165 |
95 |
70 |
0,43 |
|
221-005-01 |
165 |
95 |
70 |
0,42 |
|
222-001-01 |
160 |
100 |
50 |
0,41 |
|
222-001-02 |
160 |
100 |
50 |
0,40 |
|
222-003-11 |
165 |
95 |
70 |
0,41 |
|
222-005-11 |
165 |
95 |
70 |
0,41 |
|
222-010-11 |
165 |
95 |
70 |
0,41 |
|
222-003-12 |
160 |
100 |
50 |
0,41 |
|
222-005-12 |
160 |
100 |
50 |
0,41 |
|
222-010-12 |
160 |
100 |
50 |
0,41 |
|
223-010-11 |
135 |
90 |
60 |
0,25 |
|
223-010-12 |
135 |
90 |
60 |
0,25 |
|
224-010-11 |
135 |
90 |
60 |
0,25 |
|
224-010-12 |
135 |
90 |
60 |
0,25 |
Продолжение таблицы 4
|
1 |
2 |
3 |
4 |
5 |
|
226-005-11 |
165 |
95 |
70 |
0,39 |
|
226-010-11 |
165 |
95 |
70 |
0,39 |
|
228-003-11 |
165 |
95 |
70 |
0,26 |
|
228-005-11 |
165 |
95 |
70 |
0,27 |
|
229-020-11 |
165 |
95 |
70 |
0,33 |
|
229-030-11 |
165 |
95 |
70 |
0,38 |
|
229-025-11 |
165 |
95 |
70 |
0,33 |
|
229-050-21 |
320 |
95 |
70 |
0,47 |
|
229-100-21 |
440 |
110 |
50 |
1,11 |
|
230-010-11 |
160 |
100 |
50 |
0,20 |
|
230-025-11 |
165 |
95 |
70 |
0,33 |
|
230-030-11 |
165 |
95 |
70 |
0,35 |
|
231-010-11 |
165 |
95 |
70 |
0,39 |
|
231-010-21 |
165 |
95 |
70 |
0,39 |
|
231-010-22 |
165 |
95 |
70 |
0,41 |
|
232-0005-11 |
165 |
95 |
70 |
0,37 |
|
232-001-11 |
165 |
95 |
70 |
0,37 |
|
233-010-11 |
165 |
95 |
70 |
0,45 |
|
291-010-I |
165 |
95 |
70 |
0,33 |
|
292-030-I |
165 |
95 |
70 |
0,35 |
|
210-010-03 |
165 |
95 |
70 |
0,36 |
|
210-025-03 |
275 |
100 |
70 |
0,69 |
|
210-050-03 |
275 |
100 |
70 |
0,75 |
|
210-010-13 |
165 |
95 |
70 |
0,36 |
|
210-025-13 |
275 |
100 |
70 |
0,69 |
|
210-050-13 |
275 |
100 |
70 |
0,75 |
|
211-010-03 |
165 |
95 |
70 |
0,36 |
|
211-025-03 |
275 |
100 |
70 |
0,65 |
|
211-050-03 |
275 |
100 |
70 |
0,75 |
|
211-010-13 |
165 |
95 |
70 |
0,36 |
|
211-025-13 |
275 |
100 |
70 |
0,65 |
|
211-050-13 |
275 |
100 |
70 |
0,75 |
|
212-010-03 |
165 |
95 |
70 |
0,36 |
|
212-025-03 |
275 |
100 |
70 |
0,65 |
|
212-050-03 |
275 |
100 |
70 |
0,75 |
|
212-010-13 |
165 |
95 |
70 |
0,36 |
|
212-025-13 |
275 |
100 |
70 |
0,65 |
|
212-050-13 |
275 |
100 |
70 |
0,75 |
|
213-010-01 |
165 |
95 |
70 |
0,40 |
|
213-025-01 |
275 |
100 |
70 |
0,65 |
|
213-050-01 |
275 |
100 |
70 |
0,75 |
|
213-010-11 |
165 |
95 |
70 |
0,40 |
|
213-025-11 |
275 |
100 |
70 |
0,65 |
|
213-050-11 |
275 |
100 |
70 |
0,75 |
Продолжение таблицы 4
|
1 |
2 |
3 |
4 |
5 |
|
214-005-02 |
165 |
95 |
70 |
0,27 |
|
214-005-12 |
165 |
95 |
70 |
0,27 |
|
214-100-01 |
440 |
120 |
70 |
1,40 |
|
214-100-11 |
440 |
120 |
70 |
1,40 |
|
215-010-02 |
165 |
95 |
70 |
0,40 |
|
215-010-12 |
165 |
95 |
70 |
0,40 |
|
216-010-03 |
165 |
95 |
70 |
0,40 |
|
216-025-03 |
275 |
100 |
70 |
0,70 |
|
216-050-03 |
275 |
100 |
70 |
0,75 |
|
216-010-13 |
165 |
95 |
70 |
0,40 |
|
216-025-13 |
275 |
100 |
70 |
0,70 |
|
216-050-13 |
275 |
100 |
70 |
0,75 |
|
217-015-01 |
280 |
100 |
70 |
0,65 |
|
217-010-01 |
280 |
100 |
70 |
0,65 |
|
217-025-01 |
280 |
100 |
70 |
0,67 |
|
217-050-01 |
280 |
100 |
70 |
0,70 |
|
217-010-01Н |
280 |
100 |
70 |
0,65 |
|
217-015-01Н |
280 |
100 |
70 |
0,65 |
|
217-025-01Н |
280 |
100 |
70 |
0,67 |
|
217-050-01Н |
280 |
100 |
70 |
0,70 |
|
218-010-01 |
250 |
150 |
70 |
0,70 |
|
218-025-01 |
250 |
150 |
70 |
0,75 |
|
218-010-11 |
250 |
150 |
70 |
0,70 |
|
218-025-11 |
250 |
150 |
70 |
0,75 |
|
218-050-11 |
300 |
150 |
70 |
0,97 |
|
218-010-01W |
250 |
150 |
70 |
0,70 |
|
218-025-01W |
250 |
150 |
70 |
0,75 |
|
218-010-11W |
250 |
150 |
70 |
0,70 |
|
218-025-11W |
250 |
150 |
70 |
0,75 |
|
218-050-11W |
300 |
150 |
70 |
0,97 |
|
227-010-02 |
165 |
95 |
70 |
0,32 |
|
227-010-12 |
165 |
95 |
70 |
0,32 |
Знак утверждения типа
наносится типографским способом на титульный лист паспорта.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Комплектность |
|

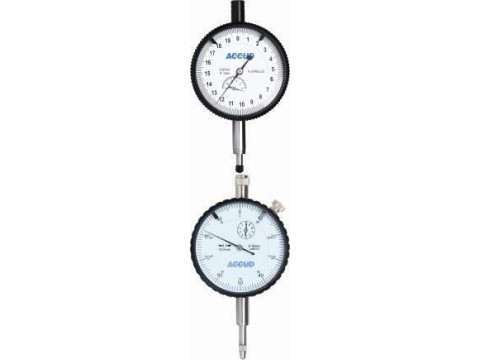

Индикатор часового типа ACCUD |
- |
1 шт. |
|
Источник питания1) |
- |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
1) - батарейка или зарядное устройство (только для индикаторов цифровых) | ||
Сведения о методах измерений
приведены в разделе 5 «Порядок работы» паспорта индикаторов часового типа ACCUD.
Нормативные документы
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Стандарт предприятия «Индикаторы часового типа ACCUD». СТП 054-2025.
Смотрите также
