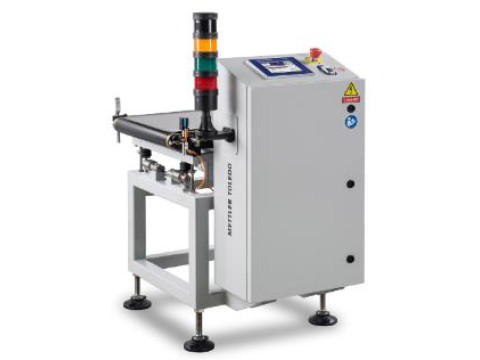

Весы контрольные С1200
| Номер в ГРСИ РФ: | 98272-26 |
|---|---|
| Категория: | Весы |
| Производитель / заявитель: | Фирма "Mettler-Toledo GmbH", Швейцария |
Весы контрольные С1200 (далее - весы) предназначены для измерения массы, распределения упаковок, в зависимости от значения разности между их массой и номинальным установленным значением, транспортируемых по конвейеру.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98272-26 | ||||||
| Действует | по 16.04.2031 | ||||||
| Наименование | Весы контрольные | ||||||
| Модель | С1200 | ||||||
| Модификации |
С1200-40А |
||||||
| Приказы |
№754 от
16.04.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 80416261-4cf8-6fad-9133-4d67216edd3e | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
«Mettler Toledo (Changzhou) Measurement Technology Ltd.», КИТАЙ, 150078, №9 Donghu Street, Yingbin Road Centralized Park, Harbin Development Zone, Harbin City
Поверка
| Методика поверки / информация о поверке |
МП-305-2024 ГСИ. Весы контрольные С1200. Методика поверки
(с 16.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98272-26: Описание типа
2026-98272-26.pdf
|
Скачать | 155.8 КБ | |
|
98272-26: Методика поверки
МП-305-2024
2026-mp98272-26.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Весы контрольные С1200 (далее - весы) предназначены для измерения массы, распределения упаковок, в зависимости от значения разности между их массой и номинальным установленным значением, транспортируемых по конвейеру.
Описание
Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительных тензорезисторных датчиков (далее - датчики), возникающей под действием силы тяжести взвешиваемой груза на грузоприемном устройстве (далее - ГПУ), в аналоговые электрические сигналы. Аналоговые сигналы преобразуются устройством обработки аналоговых данных в цифровой код и передаются в терминал для обработки и вывода информации на дисплей.
Конструктивно весы состоят из рамы, ГПУ, выполненного в виде ленточного транспортера, с датчиками и шкафа управления. Шкаф управления включает в себя терминал, органы управления (кнопки, переключатели), устройство обработки аналоговых данных и электродвигатель.
Весы изготавливаются в одной модификации: С1200-40А.
На шкаф управления наносится алюминиевая маркировочная табличка, позволяющая однозначно идентифицировать каждый экземпляр весов, которая содержит следующую информацию: наименование оборудования, модель, заводской номер в виде буквенно-цифрового обозначения, дата изготовления, наименование производителя, минимальная и максимальная нагрузка, класс точности по ГОСТ Р 54796-2011.
Весы имеют следующие устройства и функции в соответствии с ГОСТ Р 54796-2011:
- полуавтоматическое устройство установки нуля (п. 3.2.10.10);
- автоматическое устройство установки нуля (п. 3.2.10.11);
- устройство первоначальной установки нуля (п. 3.2.10.12);
- устройство слежения за нулем (п. 3.2.10.13).
Общий вид весов, место нанесения маркировочной таблички и макет маркировочной таблички представлены на рисунках 1, 2 и 3.
Нанесение знака поверки на средство измерений не предусмотрено. Пломбирование средства измерений не предусмотрено.

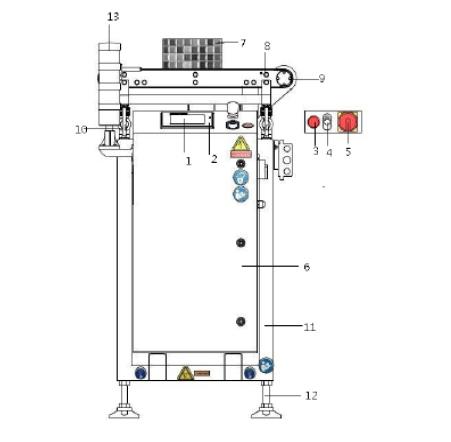

1.Экран дисплея 2. Терминал 3. Аварийная кнопка 4. Кнопка запуска/остановка конвейера 5.Переключатель электропитания 6. Шкаф управления 7.Продукция
8. Стенд для взвешивания 9. Электродвигатель/приводной элемент 10. Датчик 11. Рама 12.
Регулирующая ножка 13. Аварийная лампа
Рисунок 1 - Общий вид весов

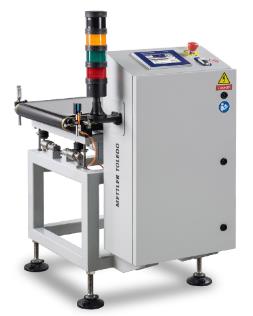

Место нанесения маркировочной таблички и заводского номера
Рисунок 2 - Место нанесения маркировочной таблички и заводского номера
|
Заводской номер/ Serial number |
C4Q4531278 . |
|
МоценыModel |
С1200-40А |
|
Дата изготовления/ Manufacturing date |
01 2024 |
|
Минимальная нагрузка/ Minimum fill |
200r/200g |
|
Максимальная нагрузка/ Maximum fill |
40 кг / 40kg |
|
Класс точности/ Accuracy class (Х(х)): |
Xlll(l) |
Место нанесения заводского номера
METTLER-TOLEDO (Changzhou) Measurement Technology Co Ltd, Китай I China
|
Наименование оборудования/ Equipment name: |
Весы контрольные/ Checkweigriter |
Рисунок 3 - Макет маркировочной таблички
Программное обеспечение
Программное обеспечение (далее - ПО) весов является встроенным и полностью метрологически значимым.
ПО не может быть модифицировано, загружено или выгружено через какой-либо интерфейс после записи. Доступ к изменению метрологически значимых параметров осуществляется только в сервисном режиме работы весов, вход в который защищен административным паролем и невозможен без применения специализированного оборудования производителя.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
C1200 Series |
|
Номер версии (идентификационный номер) ПО |
C1200 V1.025 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Класс точности по ГОСТ Р 54796-2011 |
ХШ(1) |
|
Максимальная нагрузка, Max, г |
40000 |
|
Минимальная нагрузка, Min, г |
200 |
|
Поверочное деление е, действительная цена деления d, e=d, г |
10 |
|
Число поверочных делений n |
4000 |
|
Диапазон взвешивания тары |
100% Мах |
Таблица 3 - Пределы допускаемой средней (систематической) погрешности при автоматическом режиме работы_________________________________________________________________
|
Нагрузка m, выраженная в поверочных делениях, е |
Пределы допускаемой средней погрешности для класса X | |
|
XIII(1) |
первичная поверка |
в эксплуатации |
|
от Min до 500е включ. |
±0,5е |
±1,0е |
|
св. 500е до 2000е включ. |
±1,0е |
±2,0е |
|
св. 2000е до Мах включ. |
±1,5е |
±3,0е |
Таблица 4 - Пределы допускаемой погрешности (MPE) при неавтоматическом (статическом) режиме работы_________________________________________________________________
|
Нагрузка m, выраженная в поверочных делениях, е |
МРЕ для класса X | |
|
XIII(1) |
первичная поверка |
в эксплуатации |
|
от Min до 500е включ. |
±0,5е |
±1,0е |
|
св. 500е до 2000е включ. |
±1,0е |
±2,0е |
|
св. 2000е до Мах включ. |
±1,5е |
±3,0е |
Таблица 5 - Предел допускаемого стандартного отклонения при автоматическом режиме работы при первичной поверке и в эксплуатации, выраженное процентах от массы нагрузки (m) или в граммах_____________________________________________________________________
|
Значение массы нагрузки (m), г |
Предел допускаемого стандартного отклонения | |
|
при первичной поверке |
в эксплуатации | |
|
Св. 100 до 200 включ. |
0,24 % |
0,3 % |
|
Св. 200 до 300 включ. |
0,48 г |
0,6 г |
|
Св. 300 до 500 включ. |
0,16 % |
0,2 % |
|
Св. 500 до 1000 включ. |
0,8 г |
1,0 г |
|
Св. 1000 до 10000 включ. |
0,08 % |
0,1 % |
|
Св. 10000 до 15000 включ. |
8 г |
10 г |
|
Св. 15000 до Мах включ. |
0,053 % |
0,067 % |
Таблица 6 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (Д*Ш*В), мм, не более: |
1100x1100x1350 |
|
Масса, кг, не более |
120 |
|
Напряжение питания переменного тока частотой 50 Гц, В |
от 115 до 230 |
|
Потребляемая мощность, Вт |
55 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от 0 до плюс 40 |
Таблица 7 - Показатели надежности
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч |
24000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 8 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Весы контрольные |
С1200 |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в п 2.1 «Принцип действия контрольных весов» документа «Весы контрольные С1200.
Часть 3. Руководство по эксплуатации».
Нормативные документы
ГОСТ Р 54796-2011 «Устройства весоизмерительные автоматические. Часть 1. Метрологические и технические требования. Методы испытаний»;
Приказ Росстандарта от 04.07.2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
Стандарт предприятия «Mettler Toledo (Changzhou) Measurement Technology Ltd.».
