Датчики виброскорости SZ-6
| Номер в ГРСИ РФ: | 98297-26 |
|---|---|
| Категория: | Датчики вибрации |
| Производитель / заявитель: | Jiangyin Zhonghe Electrical Power Instrument Co., Ltd., КИТАЙ |
Датчики виброскорости SZ-6 (далее виброскорости.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98297-26 | |||||||||
| Действует | по 16.04.2031 | |||||||||
| Наименование | Датчики виброскорости | |||||||||
| Модель | SZ-6 | |||||||||
| Приказы |
№755 от
16.04.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | ca9da06f-c493-ee01-bdf8-6ded424079ef | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Jiangyin Zhonghe Electrical Power Instrument Co., Ltd., КИТАЙ, No. 6, Lane 149, Qishan Road, Chengjiang Street, Jiangyin City, Jiangsu Province
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1991-204-2025 ГСИ. Датчики виброскорости SZ-6. Методика поверки.
(с 16.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 03.05.2026 |
Поверители
Скачать
|
98297-26: Описание типа
2026-98297-26.pdf
|
Скачать | 99.3 КБ | |
|
98297-26: Методика поверки
РТ-МП-1991-204-2025
2026-mp98297-26.pdf
|
Скачать | 1 MБ |
Описание типа
Назначение
Датчики виброскорости SZ-6 (далее - датчики) предназначены для измерений виброскорости.
Описание
Датчики виброскорости SZ-6 являются преобразователями инерционного типа. Принцип действия основан на индуктивном принципе преобразования виброскорости в пропорциональный электрический сигнал.
Внутри датчика виброскорости SZ-6 постоянный магнит и катушка образуют магнитную цепь. При вибрации контролируемого объекта возникает относительное движение между катушкой и магнитом, что приводит к пересечению магнитных силовых линий и возникновению электродвижущей силы (ЭДС), пропорциональной измеренной виброскорости.
Общий вид датчиков представлен на рисунке 1.
Датчики не подлежат пломбированию.

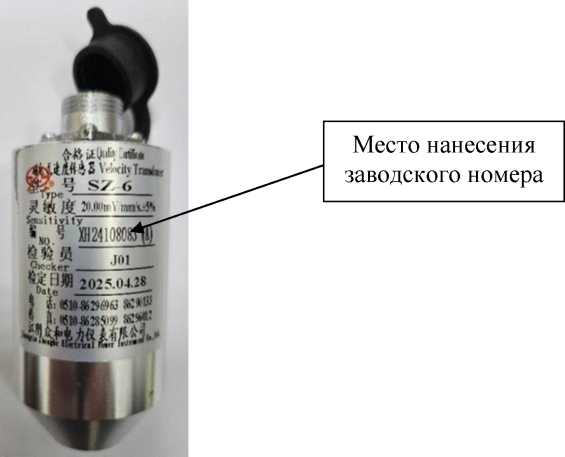

Заводские номера датчиков в буквенно-цифровом формате наносятся на корпус методом наклейки.
Нанесение знака поверки на средство измерений не предусмотрено.

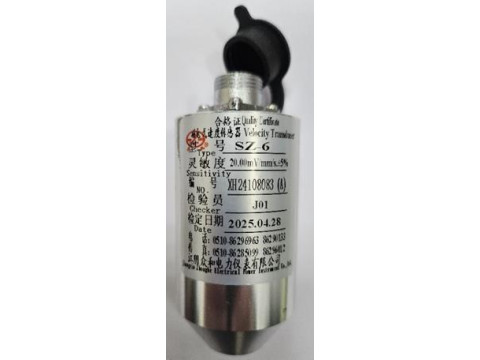

Рисунок 1 - Общий вид датчиков виброскорости SZ-6
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное значение коэффициента преобразования на базовой частоте 80 Гц, мВ/(мм-с4) |
20 |
|
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 80 Гц, % |
±5 |
|
Диапазон измерений амплитудных значений виброскорости (СКЗ), мм/с |
от 0,1 до 50 |
|
Диапазон рабочих частот, Гц |
от 12 до 1000 |
|
Нелинейность амплитудной характеристики, % |
±5 |
|
Неравномерность частотной характеристики, % |
±10 |
|
Пределы допускаемого дополнительного отклонения коэффициента преобразования от действительного значения в диапазоне рабочих температур, % |
±5 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -55 до +70 |
|
Габаритные размеры (диаметрхвысота), мм, не более |
035x78 |
|
Масса, г, не более |
250 |
Знак утверждения типа
наносится на титульный лист паспорта методом печати или наклейки.
Комплектность
аблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик виброскорости |
SZ-6 |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
Сведения о методах измерений
приведены в разделе 4 «Устройство и принцип работы» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта № 2772 от 27.12.2018 г. «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
Стандарт предприятия на датчики виброскорости SZ-6
