Генераторы сигналов RIGOL DSG5ZZZ

Номер в ГРСИ РФ: 98322-26
Производитель / заявитель: Фирма "RIGOL Technologies, Inc.", Китай
Скачать
98322-26: Описание типа
2026-98322-26.pdf
Скачать 206.2 КБ
98322-26: Методика поверки МП DSG5ZZZ/2026
2026-mp98322-26.pdf
Скачать 353.2 КБ
Нет данных о поставщике
Поверка
Генераторы сигналов RIGOL DSG5ZZZ поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Генераторы сигналов RIGOL DSG5ZZZ (далее - генераторы) предназначены для формирования смодулированных синусоидальных СВЧ колебаний с нормированными уровнем мощности и частотой выходного сигнала и радиотехнических сигналов с различными типами аналоговой и импульсной модуляции.

Информация по Госреестру

Основные данные
Номер по Госреестру 98322-26
Действует по 21.04.2031
Наименование Генераторы сигналов
Модель RIGOL DSG5ZZZ
Модификации DSG5122
DSG5124
DSG5126
DSG5128
DSG5202
DSG5204
DSG5206
DSG5208
Приказы
780 от 21.04.2026 — Об утверждении типов средств измерений
Код идентификации производства ОС
СИ не соответствует критериям подтверждения производства на территории РФ в соответствии с постановлением №719
Характер производства Серийное
Идентификатор записи ФИФ ОЕИ 74a5dd91-2a11-cc87-69bf-0ab14707030c
Испытания
Дата Модель Заводской номер
02.02.2026 DSG5204 DSG5C263800002 с опциями DSG5000-AMD, DSG5000-PUL, DSG5000-PUG
02.02.2026 DSG5208 DSG5D254000003 с опциями DSG5000-AMD, DSG5000-PUL, DSG5000-PUG
Производитель / Заявитель

Компания Rigol Technologies Co., Ltd, КИТАЙ, No.8 Ke Ling Road, Suzhou New District, Jiangsu

Поверка

Методика поверки / информация о поверке
МП DSG5ZZZ/2026 ГСИ. Генераторы сигналов RIGOL DSG5ZZZ. Методика поверки. (с 21.04.2026)
Межповерочный интервал / Периодичность поверки
1 год
Зарегистрировано поверок
Найти результаты поверки
Указан в паспорте или на самом приборе

Поверители

КтоПоверит
Онлайн-сервис метрологических услуг
Генераторы сигналов RIGOL DSG5ZZZ поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Скачать

98322-26: Описание типа
2026-98322-26.pdf
Скачать 206.2 КБ
98322-26: Методика поверки МП DSG5ZZZ/2026
2026-mp98322-26.pdf
Скачать 353.2 КБ

Описание типа

Назначение

Генераторы сигналов RIGOL DSG5ZZZ (далее - генераторы) предназначены для формирования немодулированных синусоидальных СВЧ колебаний с нормированными уровнем мощности и частотой выходного сигнала и радиотехнических сигналов с различными типами аналоговой и импульсной модуляции.

Описание

Принцип действия генераторов основан на синтезе синусоидального сигнала, синхронизированного с опорным стабильным по частоте опорным генератором (ОГ). Генераторы имеют внутренний ОГ, а также вход для подключения внешней опорной частоты. С опциями DSG5000-AMD генераторы могут формировать сигнал с амплитудной, частотной и фазовой модуляцией, с опцией DSG5000-PUL генераторы могут формировать сигнал с импульсной модуляцией.

Генераторы имеют 8 модификаций, отличающихся верхней границей частотного диапазона и числом выходных каналов.

Таблица 1 - Модификации генераторов

Модификация

Максимальная частота, ГГц

Число каналов

DSG5122

12

2

DSG5124

12

4

DSG5126

12

6

DSG5128

12

8

DSG5202

20

2

DSG5204

20

4

DSG5206

20

6

DSG5208

20

8

Конструктивно генераторы выполнены в виде моноблока настольного исполнения с питанием от сети переменного тока. Управление режимами работы генераторов построено на операционной системе Android. Это обеспечивает отсутствие физических клавиш управления, за исключением кнопки включения прибора. Управление осуществляется с помощью сенсорного экрана, мыши, подключенной к порту USB, веб-управления (Web Control) и команд SCPI. Наличие на задней панели прибора разъёма HDMI позволяет подключить к генераторам внешний дисплей. Сигнал с установленными характеристиками поступает на выходы RF, имеющие волновое сопротивление 50 Ом, расположенные на передней панели.

Общий вид генераторов представлен на рисунках 1 - 5. Обозначение модификации генератора в цифробуквенном формате наносится на самоклеящейся этикетке на передней панели генераторов (рисунок 1). Уникальный заводской номер и знак утверждения типа наносятся на самоклеящейся этикетке на задней панели генераторов (рисунки 2, 3).

Для предотвращения несанкционированного доступа генераторы имеют пломбировку в виде наклейки, закрывающую стык между панелями корпуса. Схема пломбировки от несанкционированного доступа представлена на рисунке 4. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений.

Знак поверки наносится на боковую панель генераторов в виде самоклеящейся наклейки (рисунок 5).

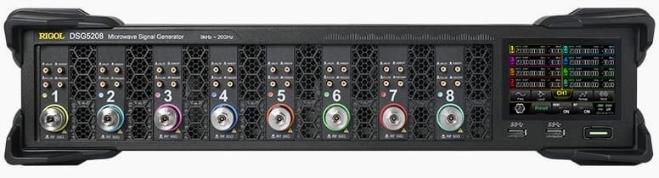

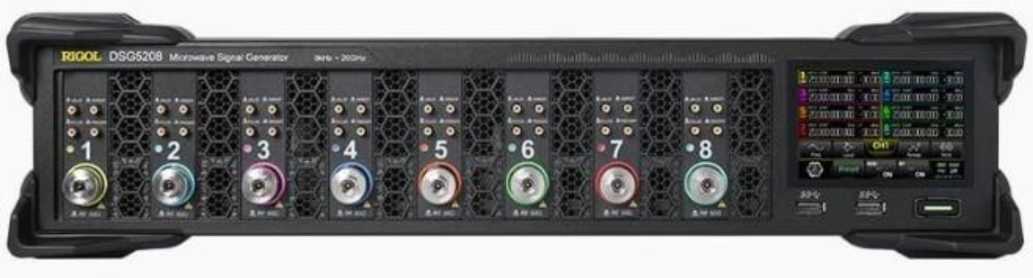

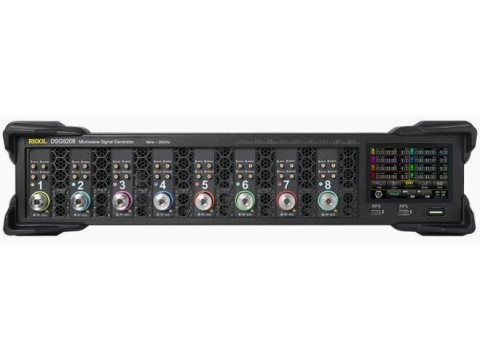

Рисунок 1 - Общий вид генераторов, передняя панель

Место нанесения заводского номера

Место нанесения знака утверждения типа

■ВЭЯЧ

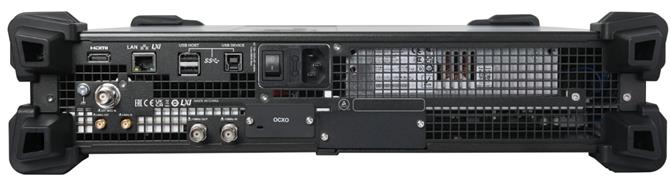

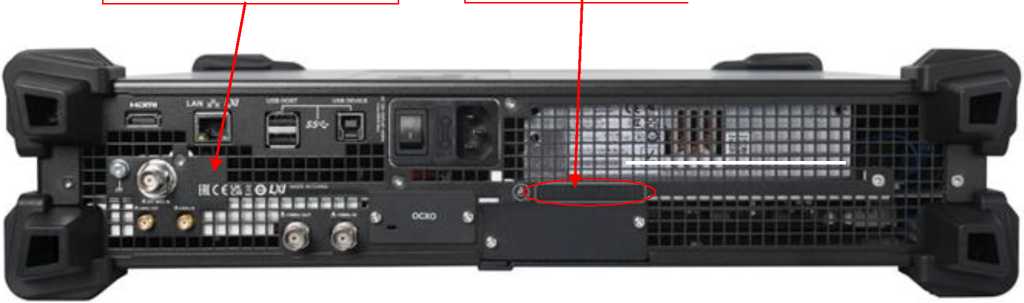

Рисунок 2 - Общий вид генераторов, задняя панель

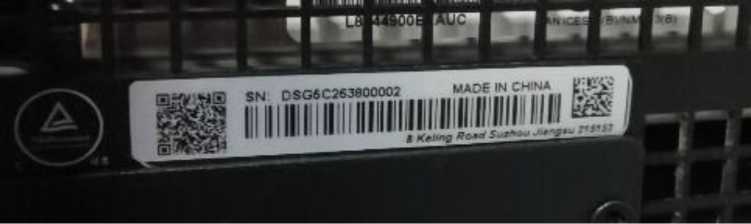

Рисунок 3 - Фрагмент задней панели генераторов с этикеткой

Место пломбирования

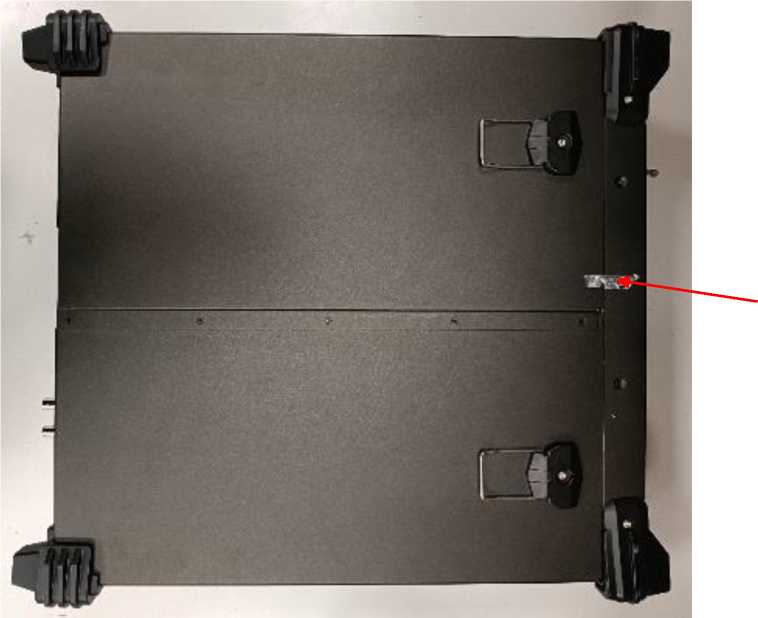

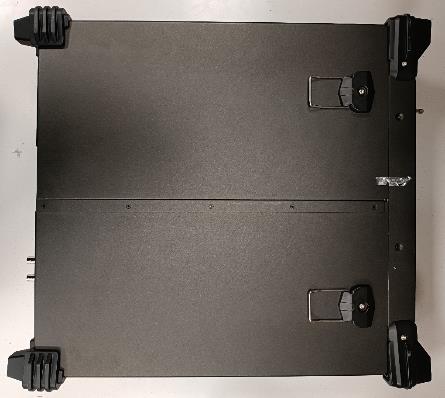

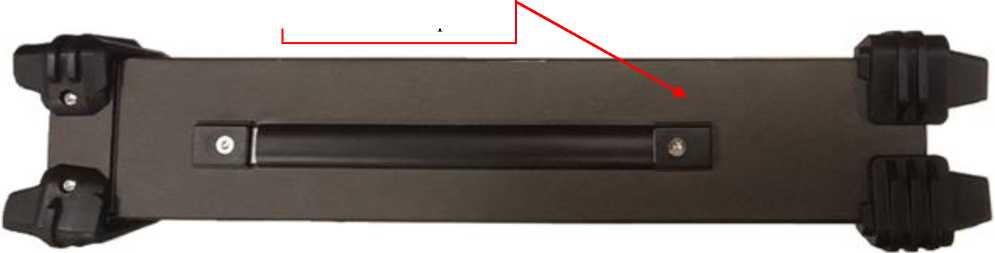

Рисунок 4 - Нижняя панель генераторов, схема пломбировки от несанкционированного доступа

Место нанесения

знака поверки

Рисунок 5 - Общий вид генераторов, боковая панель

Программное обеспечение

Программное обеспечение, установленное на внутренний контроллер, служит для управления режимами работы генератора, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 2.

Таблица 2

Идентификационные данные (признаки)

Значение

Идентификационное наименование

DSG5000_Firmware

Номер версии (идентификационный номер), не ниже

00.01.00

Технические характеристики

Метрологические и основные технические характеристики генераторов представлены в таблицах 3 и 4.

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

1

2

Число выходных каналов

- DSG5122, DSG5202

2

- DSG5124, DSG5204

4

- DSG5126, DSG5206

6

- DSG5128, DSG5208

8

Диапазон частот выходного сигнала

- DSG5122, DSG5124, DSG5126, DSG5128

от 9 кГц до 12 ГГц

- DSG5202, DSG5204, DSG5206, DSG5208

от 9 кГц до 20 ГГц

Пределы допускаемой относительной погрешности установки частоты выходного сигнала1)

- стандартно

±(1-10-6-N+1-10’7)

- с опцией OCXO-D082)

±(3-10-8-N+1-10’8)

Дискретность установки частоты, Гц

0,01

Диапазон установки уровня мощности выходного сигнала, дБм, в диапазонах частот:

от 9 кГц до 100 кГц включ.

от -30 до +5

св. 100 кГц до 17 ГГц включ.

от -30 до +13

св. 17 ГГц до 20 ГГц

от -30 до +10

Дискретность установки уровня мощности, дБ

0,01

Пределы допускаемой абсолютной погрешности установки уровня мощности выходного сигнала, дБ, в диапазонах частот:

от 100 кГц до 1,5 ГГц включ.

±0,7

св. 1,5 ГГц до 10 ГГц включ.

±0,9

св. 10 ГГц до 17 ГГц включ.

±1,1

св. 17 ГГц до 20 ГГц

±1,3

Коэффициент стоячей волны по напряжению (КСВН) выхода RF при уровне выходной мощности <0 дБм, не более, в диапазонах частот:

от 10 МГц до 3 ГГц включ.

1,8

св. 3 ГГц до 6 ГГц включ.

2,0

св. 6 ГГц до 10 ГГц включ.

1,8

св. 10 ГГц до 20 ГГц

2,2

Относительный уровень гармонических составляющих в спектре выходного немодулированного сигнала, дБн, не более, в диапазонах частот:

от 10 МГц до 4 ГГц включ., уровень выходной мощности < +10 дБм

-30

св. 4 ГГц до 10 ГГц включ., уровень выходной мощности < +10 дБм

-50

св. 10 ГГц до 20 ГГц, уровень выходной мощности < +7 дБм

-30

Продолжение таблицы 3

1

2

Относительный уровень негармонических составляющих в спектре выходного сигнала при отстройке от несущей более 10 кГц, дБн, не более3), в диапазонах частот:

от 1 МГц до 1,5 ГГц включ.

св. 1,5 ГГц до 2,825 ГГц включ.

св. 2,825 ГГц до 5,65 ГГц включ.

св. 5,65 ГГц до 11,3 ГГц включ.

св. 11,3 ГГц до 20 ГГц

-60

-70

-64

-58

-52

Относительная спектральная плотность мощности фазовых шумов при отстройке от несущей на 10 кГц, при уровне выходного сигнала +10 дБм, дБн/Гц, не более, на частотах несущей:

1 ГГц

2 ГГц

4 ГГц

10 ГГц

20 ГГц

-130

-120

-114

-108

-102

Параметры выходного сигнала в режиме амплитудной модуляции (АМ) (с опцией DSG5000-AMD)

Источник модуляции

внутренний, внешний

Диапазон установки коэффициента АМ (Кам), %

от 0 до 100

Дискретность установки коэффициента АМ, %

0,1

Диапазон модулирующих частот, кГц

от 0,01 до 100

Пределы допускаемой абсолютной погрешности установки коэффициента АМ (Кам) в режиме внутренней АМ, при несущей частоте не более 1,5 ГГц, модулирующей частоте 1 кГц, при Кам не более 30 %, уровне выходной мощности не более 0 дБм, %

±(0,04-Кам+1)

Параметры выходного сигнала в режиме частотной модуляции (ЧМ) (с опцией DSG5000-AMD)

Источник модуляции

внутренний, внешний

Максимальное значение девиации частоты Af, МГц, в диапазонах частот:

от 9 кГц до 1,5 ГГц включ.

св. 1,5 ГГц до 2,825 ГГц включ.

св. 2,825 ГГц до 5,65 ГГц включ.

св. 5,65 ГГц до 11,3 ГГц включ.

св. 11,3 ГГц до 20 ГГц

2 0,5

1 2

4

Дискретность установки девиации частоты, Гц (большее из значений)

0,001 •Af или 1 Гц

Диапазон модулирующих частот, кГц

от 0,01 до 100

Пределы допускаемой абсолютной погрешности установки девиации частоты Af в режиме внутренней ЧМ, при несущей частоте не более 1,5 ГГц, модулирующей частоте 1 кГц, при Af не более 50 кГц, Гц

±(0,02^Af+20)

Продолжение таблицы 3

1

2

Параметры выходного сигнала в режиме фазовой модуляции (ФМ) (с опцией DSG5000-AMD)

Источник модуляции

внутренний, внешний

Максимальное значение девиации фазы Дф, рад, в диапазонах частот: от 9 кГц до 1,5 ГГц включ.

св. 1,5 ГГц до 2,825 ГГц включ.

св. 2,825 ГГц до 5,65 ГГц включ.

св. 5,65 ГГц до 11,3 ГГц включ.

св. 11,3 ГГц до 20 ГГц

5 1,25 2,5

5 10

Дискретность установки девиации фазы Дф, рад (большее из значений)

0,001 •Дф или 0,01

Диапазон модулирующих частот, кГц

от 0,01 до 100

Пределы допускаемой абсолютной погрешности установки девиации фазы Дф в режиме внутренней ФМ, при несущей частоте не более 1,5 ГГц, модулирующей частоте 1 кГц, рад4)

±(0,01-Дф+0,1)

Параметры выходного сигнала в режиме импульсной модуляции (с опцией DSG5000-PUL)

Длительность фронта импульса, нс, не более

50

Диапазон частот повторения импульсов

от 1 Гц до 1 МГц

Коэффициент подавления сигнала несущей в паузе между радиоимпульсами, дБ, не менее

80

Параметры выходного сигнала встроенного генератора последовательности импульсов (с опцией DSG5000-PUG)

Режимы формирования импульсов

одиночный, последовательность

Диапазон установки периода повторения импульсов

от 40 нс до 170 с

Диапазон установки длительности импульсов

от 10 нс до (170 с-10 нс)

Диапазон установки времени задержки импульсов

от 10 нс до 170 с

Номинальное значение размаха выходного сигнала, В

3,3

Число импульсов в режиме формирования последовательности

от 1 до 2047

Число повторений в последовательности

от 1 до 256

Примечания:

здесь дБм - уровень мощности в дБ относительно 1 мВт;

дБн - уровень мощности в дБ относительно уровня несущей;

дБн/Гц - уровень мощности в дБ относительно уровня несущей, приведенный к полосе 1 Гц;

1) N - количество лет после выпуска из производства или подстройки, округленное до целого числа в большую сторону;

2), 4) справочные не нормируемые значения;

3) при уровне выходной мощности более -10 дБм; исключаются частотные точки, относящиеся к опорной частоте 4800 МГц.

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Значения напряжения питающей сети, В

от 100 до 240

Значения частоты питающей сети, Гц

от 45 до 440

Потребляемая мощность, Вт, не более

650

Рабочие условия применения:

- температура окружающего воздуха, °С

- относительная влажность воздуха, %

- атмосферное давление, кПа

от +20 до +30 от 30 до 80 от 84 до 106

Масса, кг, не более

14

Габаритные размеры (ширинахвысотахглубина), мм, не более

459x112x511

Таблица 5 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет

5

Знак утверждения типа

наносится на заднюю панель корпуса в виде самоклеящейся этикетки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплектность средства измерений представлена в таблице 6.

аблица 6 - Комплектность средства измерений

Наименование

Обозначение

Количество, шт./экз.

Генератор сигналов

RIGOL DSG5ZZZ1)

1

Кабель питания

_

1

Руководство по эксплуатации

QGG04101-1110-RUS

1

Опция термостатированного опорного генератора

OCXO-D08

по заказу

Опция аналоговой модуляции

DSG5000-AMD

по заказу

Опция импульсной модуляции

DSG5000-PUL

по заказу

Опция встроенного генератора последовательности импульсов

DSG5000-PUG

по заказу

Примечание:

1) модификация по заказу

Сведения о методах измерений

приведены в разделе 3 «Генераторы сигналов RIGOL DSG5ZZZ. Руководство по эксплуатации», QGG04101-1110-RUS.

Нормативные документы

Приказ Росстандарта от 26.09.2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Росстандарта от 30.12.2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;

Стандарт предприятия «Генераторы сигналов RIGOL DSG5ZZZ», DSG04100-1110.
