Глубиномеры микрометрические RGK GM
| Номер в ГРСИ РФ: | 98349-26 |
|---|---|
| Категория: | Глубиномеры |
| Производитель / заявитель: | Фирма "Guilin Guanglu Measuring Instrument Co., Ltd.", Китай |
Глубиномеры микрометрические RGK GM (далее - глубиномеры) предназначены для измерений глубины пазов и высоты уступов.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98349-26 | |||||||||||||||
| Действует | по 23.04.2031 | |||||||||||||||
| Наименование | Глубиномеры микрометрические | |||||||||||||||
| Модель | RGK GM | |||||||||||||||
| Модификации |
модификация: GM-25 модификация GM-50 модификация GM-75 модификация GM-100 Исполнения КТ1 Исполнения КТ2 на испытания представлены: GM-25 исполнение КТ1 GM-50 исполнение КТ2 GM-75 исполнение КТ2 GM-100 исполнение КТ1 |
|||||||||||||||
| Приказы |
№801 от
23.04.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | bcb8763f-681f-5331-578a-9c378ee77500 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
Guilin Guanglu Measuring Instrument Co., Ltd., КИТАЙ, 27 Chang Feng Road, Ding Jiang Town, Ling Chuan County, Guilin, 541213, Guangxi
Поверка
| Методика поверки / информация о поверке |
МП-736-2025 ГСИ. Глубиномеры микрометрические RGK GM. Методика поверки
(с 23.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98349-26: Описание типа
2026-98349-26.pdf
|
Скачать | 118.7 КБ | |
|
98349-26: Методика поверки
МП-736-2025
2026-mp98349-26.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Глубиномеры микрометрические RGK GM (далее - глубиномеры) предназначены для измерений глубины пазов и высоты уступов.
Описание
Глубиномеры изготавливаются в четырёх модификациях GM-25, GM-50, GM-75, GM-100, отличающихся диапазоном измерений, пределами допускаемой абсолютной погрешности измерений, количеством и длиной измерительных стержней.
Модификации глубиномеров делятся на два исполнения КТ1 и КТ2, отличающихся между собой допускаемыми значениями отклонения от плоскостности измерительной поверхностью основания и пределами допускаемой абсолютной погрешности измерений.
Принцип действия глубиномеров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение измерительного наконечника для соприкосновения с измеряемой поверхностью.
Глубиномеры состоят из основания с измерительной поверхностью прямоугольной формы, в которое запрессована микрометрическая головка. В отверстие микрометрического винта устанавливаются сменные измерительные стержни с плоской измерительной поверхностью, которые обеспечивают требуемый диапазон измерений. Для закрепления микрометрического винта имеется стопорное устройство.
В диапазоне от 0 до 25 мм измерение осуществляется прямым методом по отсчетному устройству, в диапазоне от 25 до 100 мм - с применением сменных измерительных стержней, при этом установка глубиномера на нулевой отсчет производится по концевым мерам длины.
Общий вид глубиномеров представлен на рисунке 1.
Пломбирование глубиномеров не предусмотрено.
Нанесение знака поверки на корпус глубиномеров не предусмотрено.
Заводской номер в виде цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносятся на барабан микрометрической головки глубиномера методом лазерной гравировки.
Место нанесения заводского номера представлено на рисунке 2.
I XI DQ|/
Глубиномеры выпускаются под товарным знаком , который наносится
на паспорт типографским методом, на стебель глубиномера методом типографской печати.

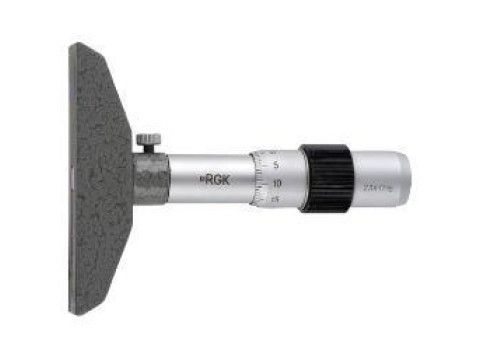

Рисунок 1 - Общий вид глубиномеров
Рисунок 2 - Место нанесения заводского номера
Технические характеристики
|
Таблица 1 -М |
етрологические характеристики глубиномеров | |||||
|
Модификация |
Диапазон измерений, мм |
Цена деления, мм |
Измерительное усилие глубиномеров, Н |
Колебание измеритель ного усилия, Н, не более |
Отклонение от плоскостности измерительной поверхности основания, мкм, не более | |
|
Исп. КТ1 |
Исп. КТ2 | |||||
|
GM-25 |
от 0 до 25 |
0,01 |
от 2 до 7 |
2 |
0,9 |
1,8 |
|
GM-50 |
от 0 до 50 | |||||
|
GM-75 |
от 0 до 75 | |||||
|
GM-100 |
от 0 до 100 | |||||
Таблица 2 - Пределы допускаемой абсолютной погрешности измерений глубиномеров
|
Измеряемая глубина, мм |
Пределы допускаемой абсолютной погрешности измерений, мкм | |
|
Исп. КТ1 |
Исп. КТ2 | |
|
от 0 до 25 включ. |
±2 |
±4 |
|
св. 25 до 50 включ. |
±3 |
±4 |
|
св. 50 до 75 включ. |
±3 |
±5 |
|
св. 75 до 100 |
±3 |
±5 |
Таблица 3 - Технические характеристики глубиномеров
|
Наименование характеристики |
Значение |
|
Габаритные размеры глубиномера (длинахширинахвысота), мм, не более |
110х20х90 |
|
Масса глубиномера, кг, не более |
0,3 |
|
Параметр шероховатости измерительных поверхностей глубиномеров Ra по ГОСТ 2789-73, мкм, не более | |
|
- основания |
0,20 |
|
- измерительных стержней с закаленными измерительными |
0,04 |
|
поверхностями | |
|
- измерительных стержней, оснащенных твердым сплавом |
0,08 |
|
Условия эксплуатации | |
|
- температура окружающего воздуха, °С |
от +15 до +25 |
|
- относительная влажность воздуха, %, не более |
80 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
5 |
|
Средняя наработка на отказ, ч, не менее |
16000 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Глубиномер микрометрический1) |
RGK GM |
1 шт. |
|
Паспорт |
_ |
1 экз. |
|
Ключ |
_ |
1 шт. |
|
Футляр |
_ |
1 шт. |
|
Сменные измерительные наконечники |
_ |
1 компл. |
|
1) Модификация в соответствии с заказом | ||
Сведения о методах измерений
приведены в разделе 5 «Указания по эксплуатации» паспорта «Глубиномеры микрометрические RGK GM. Паспорт».
Нормативные документы
Приказ Росстандарта от 29.12.2018 № 2840 Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм
Стандарт предприятия Guilin Guanglu Measuring Instrument Co., Ltd., Китай «Глубиномеры микрометрические RGK GM»
