Микроскопы сканирующие интерференционные белого света Atometrics AM-Series
| Номер в ГРСИ РФ: | 98352-26 |
|---|---|
| Категория: | Микроскопы |
| Производитель / заявитель: | Boardstone Intelligent Co., Ltd, КИТАЙ |
Микроскопы сканирующие интерференционные белого света Atometrics AM-Series (далее - микроскопы) предназначены для измерений линейных размеров, параметров шероховатости и анализа поверхностей объектов.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98352-26 | |||||||||
| Действует | по 27.04.2031 | |||||||||
| Наименование | Микроскопы сканирующие интерференционные белого света | |||||||||
| Модель | Atometrics AM-Series | |||||||||
| Модификации |
Atometrics AM-Series ER-230 Atometrics AM-Series EX-230 Atometrics AM-Series NA-500 Atometrics AM-Series ER-230 Plus Atometrics AM-Series EX-230 Plus Atometrics AM-Series NA-500 Plus |
|||||||||
| Приказы |
№813 от
27.04.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | b84beec3-3634-b1b4-2b05-f4b452e10ff2 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Boardstone Intelligent Co., Ltd, КИТАЙ, 14f, Building C Kaifa Plaza, 7006 Caitian Rd., Futian, Shenzhen, Guangdong
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1922-203-2025 ГСИ. Микроскопы сканирующие интерференционные белого света Atometrics AM-Series. Методика поверки.
(с 27.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98352-26: Описание типа
2026-98352-26.pdf
|
Скачать | 260.9 КБ | |
|
98352-26: Методика поверки
РТ-МП-1922-203-2025
2026-mp98352-26.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Микроскопы сканирующие интерференционные белого света Atometrics AM-Series (далее - микроскопы) предназначены для измерений линейных размеров, параметров шероховатости и анализа поверхностей объектов.
Описание
Микроскопы сканирующие интерференционные белого света Atometrics AM-Series относятся к классу бесконтактных оптических приборов, принцип действия которых основан на интерференции световых пучков оптического излучения, отраженного от опорного зеркала и поверхности измеряемого изделия. Интерференционные картины при различных положениях зеркала регистрируются с помощью встроенной цифровой КМОП-камеры, оцифровываются и поступают в персональный компьютер, где производится их автоматическая обработка. В результате обработки восстанавливается оптическая разность хода, соответствующая измеряемому профилю поверхности. Результаты измерений в виде двумерных профилей исследуемых объектов (сечений), цветовых карт и текстовой информации отображаются на экране компьютера.
В микроскопах реализовано два метода измерений: вертикальная сканирующая интерферометрия и интерферометрия фазового сдвига.
В методе вертикальной сканирующей интерферометрии используется источник оптического излучения с широким спектром (белый светодиод). В основе метода лежит вертикальное перемещение объектива встроенным приводом с одновременной регистрацией изображения камерой. Положение реперного зеркала в оптической системе подобрано таким образом, чтобы оптическая разность хода была равна нулю. При этом условии в интерференционной картине возникают максимумы для всех длин волн, и наблюдается абсолютный максимум интенсивности, регистрируемый видеокамерой. Таким образом, если в некоторой точке образца наблюдается абсолютный максимум, она находится в фокусе. Высота каждой точки поверхности определяется системой по положению объектива в области максимальной интенсивности.
В методе интерферометрии фазового сдвига используется источник оптического излучения с узким спектром (излучение белого светодиода, пропущенное через узкополосный фильтр). В этом методе во время цикла измерения система прецизионного позиционирования объектива изменяет оптическую длину пути луча. Каждое такое изменение приводит к сдвигу интерференционных полос. Данные сдвиги регистрируются камерой в виде серии интерферограмм, которые с помощью программной обработки преобразуются в топографию поверхности.
Микроскопы состоят из блока осветителя с источником света, конструктивно выполненного в виде моноблока, входящего в состав измерительной головки, расположенной на станине. Также в измерительной головке располагается механизм премещения оптической системы. Оптическая система состоит из набора диафрагм, фильтров, делителя светового пучка, объектива, определяющего поле зрения (являются сменными), цифровой камеры. На станине установлен автоматический предметный столик с механической регулировкой угла наклона в двух плоскостях и возможностью перемещения по осям X и Y. В состав микроскопов входит компьютер. Микроскопы имеют широкополосный LED источник белого света.
Микроскопы выпускаются шести модификаций Atometrics AM-Series ER-230, Atometrics AM-Series EX-230, Atometrics AM-Series NA-500, Atometrics AM-Series ER-230 Plus, Atometrics AM-Series EX-230 Plus, Atometrics AM-Series NA-500 Plus. Модификации Atometrics AM-Series ER-230, Atometrics AM-Series EX-230, Atometrics AM-Series NA-500 исполнены в виде настольного прибора и комплектуются платформой с ручным или автоматизированным перемещением по плоскости XY. Модификации Atometrics AM-Series ER-230 Plus, Atometrics AM-Series EX-230 Plus, Atometrics AM-Series NA-500 Plus - платформой с автоматическим перемещением по X, Y и автоматической наклоном, а также встроенной системой виброизоляции в едином конструктивном исполнении. Модификации микроскопов Atometrics AM-Series NA-500 и Atometrics AM-Series NA-500 Plus используют узкополосный фильтр в области синего спектра с центральной длиной волны 465 нм, а все остальные - зелёный фильтр с центральной длиной волны 520 нм.
Общий вид микроскопов приведен на рисунке 1 - 2.
Заводской номер микроскопов имеет буквенно-цифровое обозначение и нанесен на заднюю часть колонных микроскопов в виде идентификационный таблички (рисунок 3). Пломбирование микроскопов не предусмотрено. Нанесение знака поверки на микроскопы не предусмотрено.
а)
в)
б)
г)

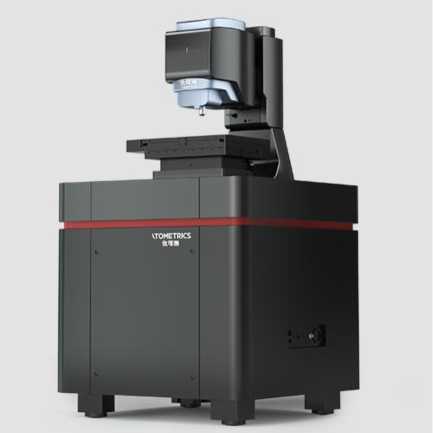

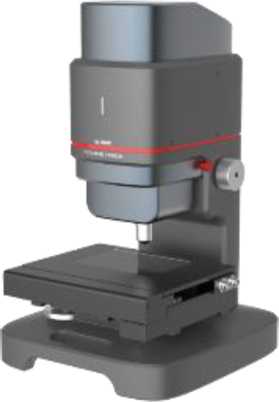

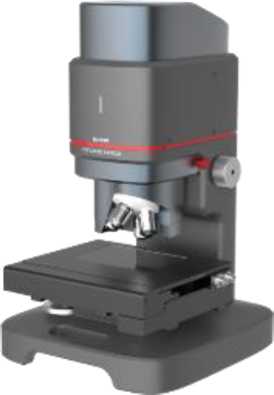

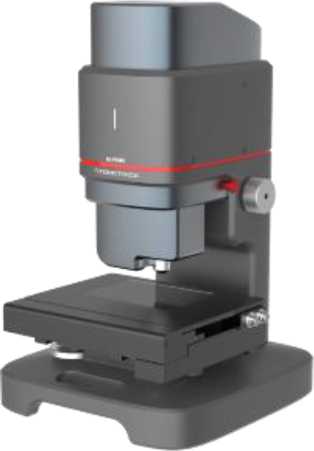

а) Atometrics AM-Series ER-230; б) Atometrics AM-Series EX-230;
в) Atometrics AM-Series NA-500; г) Atometrics AM-Series ER-230 Plus
Рисунок 1 - Общий вид микроскопов сканирующих интерференционных белого света
Atometrics AM-Series
а)
б)

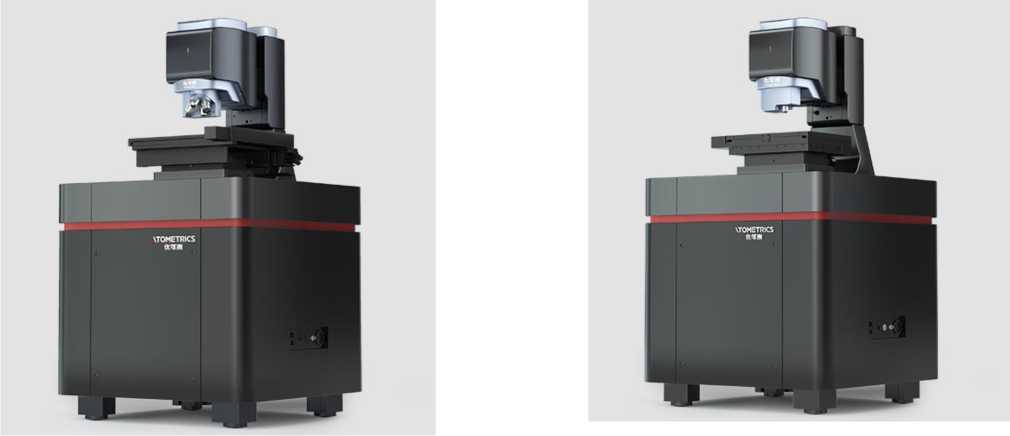

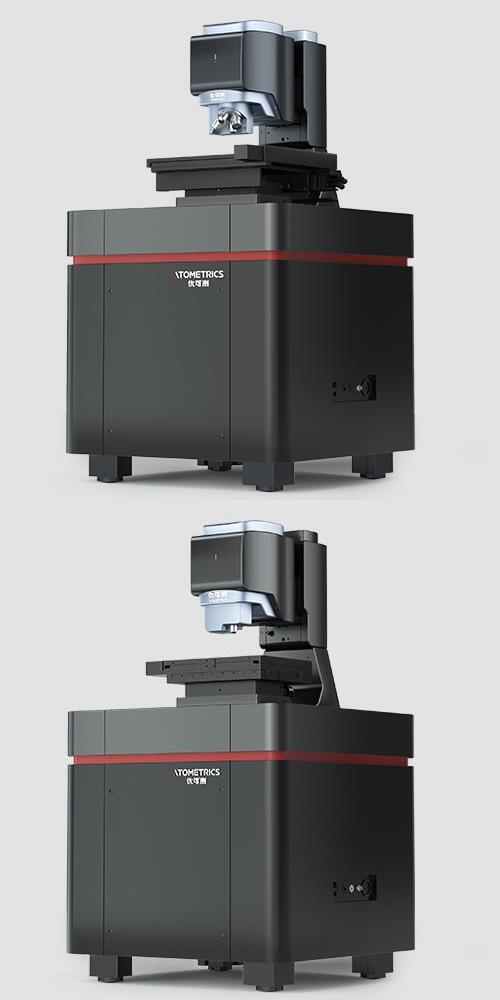

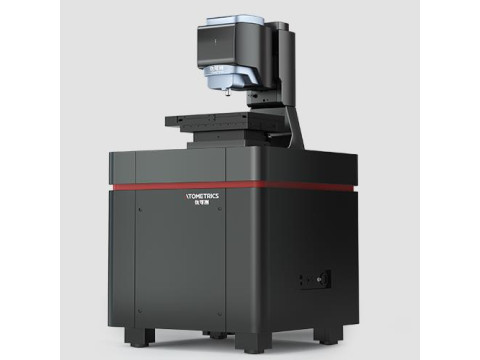

а) Atometrics AM-Series EX-230 Plus; б) Atometrics AM-Series NA-500 Plus
Рисунок 2 - Общий вид микроскопов сканирующих интерференционных белого света
Atometrics AM-Series
«ЁчВИ
ER-230
ATOMETRICS
Мод.: Atometrics AM-Series ER-230
Дата производства: 2025.03
Питание: 110-230V • 50-60HZ-100W
S/N 2024-7С-371 С€ RoHS
Рисунок 3 - Вид идентификационной таблички
Программное обеспечение
Программное обеспечение (далее - ПО) «Atometrics measuring software» является специализированным ПО микроскопов и предназначено для управления механическими частями, для проведения сканирования и получения данных. Для обработки полученных результатов, построения трехмерных изображений рельефа поверхности, выделения отдельных профилей поверхности в заданном направлении, а также для расчёта параметров шероховатости используется ПО MountainsMap lmaging Topography.
Конструкция средств измерений исключает возможность несанкционированного влияния на ПО средств измерений и измерительную информацию. Метрологически значимая часть ПО микроскопов и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
Atometrics measuring software |
MountainsMap Imaging Topography |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0 и выше |
9.1.1 и выше |
|
Цифровой идентификатор ПО |
- |
- |
Метрологические и технические характеристики микроскопов
Таблица 2 - Метрологические характеристики микроскопов
|
Наименование характеристики |
Значение | ||
|
Atometrics AM-Series ER-230, Atometrics AM-Series ER-230 Plus |
Atometrics AM-Series EX-230, Atometrics AM-Series EX-230 Plus |
Atometrics AM-Series NA-500, Atometrics AM-Series NA-500 Plus | |
|
Диапазон измерений параметра шероховатости Ra, мкм* |
от 0,0001 до 5 |
от 0,0001 до 5 |
от 0,0001 до 3 |
|
Пределы допускаемой абсолютной погрешности измерений параметра шероховатости Ra, мкм* |
±(0,01+0,05-Ra), где Ra - измеренное значение параметра шероховатости Ra в мкм |
±(0,01+0,05-Ra), где Ra - измеренное значение параметра шероховатости Ra в мкм |
±(0,01+0,05-Ra), где Ra - измеренное значение параметра шероховатости Ra в мкм |
|
Диапазон измерений линейных размеров по оси Z, мкм* |
от 0,0003 до 2000 |
от 0,0003 до 400 |
от 0,0003 до 400 |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z, мкм* |
±(0,05+0,05-h), где h - измеренное значение линейного размера по оси Z в мкм |
±(0,05+0,05-h), где h - измеренное значение линейного размера по оси Z в мкм |
±(0,05+0,05-h), где h - измеренное значение линейного размера по оси Z в мкм |
|
Повторяемость измерений высоты ступени, %, не более*,** |
0,3 |
0,3 |
0,2 |
|
Диапазон измерений линейных размеров по оси X, мкм* |
от 0,5 до 1800 |
от 0,5 до 1800 |
от 0,2 до 850 |
|
Диапазон измерений линейных размеров по оси Y, мкм* |
от 0,5 до 1200 |
от 0,5 до 1200 |
от 0,2 до 710 |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров в плоскости XY, мкм* |
±(0,3+0,05-L), где L - измеренное значение линейного размера в плоскости XY, мкм. |
±(0,3+0,05-L), где L - измеренное значение линейного размера в плоскости XY, мкм. |
±(0,3+0,05-L), где L - измеренное значение линейного размера в плоскости XY, мкм. |
|
Примечание: * - для объектива с увеличением 10x; * * - номинальное значение высоты ступени 10 мкм. | |||
Таблица 3 - Технические характеристики микроскопов Atometrics AM-Series ER-230, Atometrics AM-Series EX-230, Atometrics AM-Series NA-500
|
Наименование характеристики |
Значение | ||
|
Atometrics AM-Series ER-230 |
Atometrics AM-Series EX-230 |
Atometrics AM-Series NA-500 | |
|
Количество пикселей |
2300000 |
5000000 | |
|
Максимальная скорость сканирования, мкм/с |
400 |
400 |
200 |
|
Отражательная способность измеряемого объекта, % |
от 0,02 до 100 | ||
|
Цвет источника излучения |
Белый свет | ||
|
Максимальная высота позиционирования оси Z (ручная), мм |
70 | ||
|
Вес микроскопа, кг, не более |
52 | ||
|
Разрешение КМОП-матрицы, нм, не более |
0,001 |
0,001 |
0,001 |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
375 350 570 | ||
|
Поле зрения по оси X, мкм (в зависимости от увеличения объектива): 2,5x 5x 10x 20x 50x 100x 115x |
от 2 до 7300 от 1 до 3700 от 0,5 до 1800 от 0,25 до 910 от 0,13 до 370 от 0,06 до 180 от 0,04 до 160 |
от 2 до 7300 от 1 до 3700 от 0,5 до 1800 от 0,25 до 910 от 0,13 до 370 от 0,06 до 180 от 0,04 до 160 |
от 0,8 до 3400 от 0,4 до 1700 от 0,2 до 850 от 0,1 до 430 от 0,05 до 170 от 0,03 до 90 от 0,02 до 75 |
|
Поле зрения по оси Y, мкм (в зависимости от увеличения объектива): 2,5x 5x 10x 20x 50x 100x 115x |
от 2 до 4600 от 1 до 2300 от 0,5 до 1200 от 0,25 до 580 от 0,13 до 230 от 0,06 до 120 от 0,04 до 100 |
от 2 до 4600 от 1 до 2300 от 0,5 до 1200 от 0,25 до 580 от 0,13 до 230 от 0,06 до 120 от 0,04 до 100 |
от 0,8 до 2800 от 0,4 до 1400 от 0,2 до 710 от 0,1 до 360 от 0,05 до 140 от 0,03 до 70 от 0,02 до 60 |
Таблица 4 - Технические характеристики микроскопов Atometrics AM-Series ER-230 Plus, Atometrics AM-Series EX-230 Plus, Atometrics AM-Series NA-500 Plus
|
Наименование характеристики |
Значение | ||
|
Atometrics AM-Series ER-230 Plus |
Atometrics AM-Series EX-230 Plus |
Atometrics AM-Series NA-500 Plus | |
|
Количество пикселей |
2300000 |
5000000 | |
Продолжение таблицы 4
|
Наименование характеристики |
Значение | ||
|
Atometrics AM-Series ER-230 Plus |
Atometrics AM-Series EX-230 Plus |
Atometrics AM-Series NA-500 Plus | |
|
Максимальная скорость сканирования, мкм/с |
400 |
400 |
400 |
|
Отражательная способность измеряемого объекта, % |
от 0,02 до 100 | ||
|
Цвет источника излучения |
Белый свет | ||
|
Максимальная высота | |||
|
позиционирования оси Z (ручная), мм |
150 | ||
|
Вес микроскопа, кг, не более |
500 | ||
|
Разрешение КМОП-матрицы, нм, не более |
0,001 |
0,001 |
0,001 |
|
Габаритные размеры, мм, не более: | |||
|
- длина |
850 | ||
|
-ширина |
850 | ||
|
-высота |
1500 | ||
|
Поле зрения по оси X, мкм (в зависимости от увеличения объектива): 2,5x |
от 2 до 7300 |
от 2 до 7300 |
от 0,8 до 3400 |
|
5x |
от 1 до 3700 |
от 1 до 3700 |
от 0,4 до 1700 |
|
10x |
от 0,5 до 1800 |
от 0,5 до 1800 |
от 0,2 до 850 |
|
20x |
от 0,25 до 910 |
от 0,25 до 910 |
от 0,1 до 430 |
|
50x |
от 0,13 до 370 |
от 0,13 до 370 |
от 0,05 до 170 |
|
100x |
от 0,06 до 180 |
от 0,06 до 180 |
от 0,03 до 90 |
|
115x |
от 0,04 до 160 |
от 0,04 до 160 |
от 0,02 до 75 |
|
Поле зрения по оси Y, мкм (в зависимости от увеличения объектива): 2,5x |
от 2 до 4600 |
от 2 до 4600 |
от 0,8 до 2800 |
|
5x |
от 1 до 2300 |
от 1 до 2300 |
от 0,4 до 1400 |
|
10x |
от 0,5 до 1200 |
от 0,5 до 1200 |
от 0,2 до 710 |
|
20x |
от 0,25 до 580 |
от 0,25 до 580 |
от 0,1 до 360 |
|
50x |
от 0,13 до 230 |
от 0,13 до 230 |
от 0,05 до 140 |
|
100x |
от 0,06 до 120 |
от 0,06 до 120 |
от 0,03 до 70 |
|
115x |
от 0,04 до 100 |
от 0,04 до 100 |
от 0,02 до 60 |
Таблица 5 — Эксплуатационные характеристики микроскопов
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: Диапазон рабочих температур, °С Относительная влажность воздуха, %, не более |
от +18 до +22 80 |
|
Напряжение питания от сети переменного тока частотой (50/60) Гц, В |
от 110 до 230 |
|
Потребляемая мощность, В^А, не более |
100 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Микроскопы сканирующие интерференционные белого света Atometrics AM-Series |
Atometrics AM-Series ER-230, Atometrics AM-Series EX-230, Atometrics AM-Series NA-500, Atometrics AM-Series ER-230 Plus, Atometrics AM-Series EX-230 Plus, Atometrics AM-Series NA-500 Plus |
1 шт. |
|
Компьютер с ПО |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделах 5. «Процедура сканирования» и 6. «Базовые операции в программе для анализа данных» документа «Микроскопы сканирующие интерференционные белого света Atometrics AM-Series. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0,001 до 12000 мкм и Ra в диапазоне от 0,001 до 3000 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 ноября 2019 г. № 2657;
Государственная поверочная схема для средств измерений в диапазоне длины от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
Стандарт предприятия.
