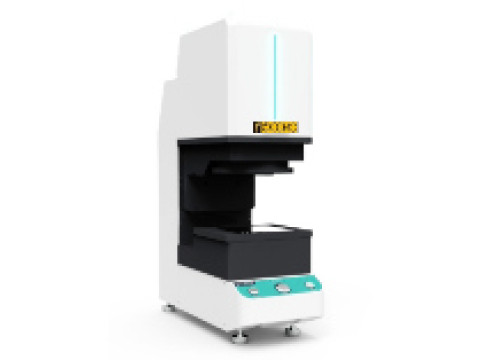

Микроскопы видеоизмерительные ВИМ-III
| Номер в ГРСИ РФ: | 98353-26 |
|---|---|
| Категория: | Микроскопы |
| Производитель / заявитель: | ООО "ФОДИС", Московская обл., г. Королев |
Микроскопы видеоизмерительные ВИМ-III (далее микроскопы) предназначены для мгновенных бесконтактных измерений линейных размеров деталей.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98353-26 | ||||||
| Действует | по 27.04.2031 | ||||||
| Наименование | Микроскопы видеоизмерительные | ||||||
| Модель | ВИМ-III | ||||||
| Модификации |
S1010 S1010D S2015 S2025 S3030P S2035 S2030 S6050 S6050D S6065 |
||||||
| Приказы |
№813 от
27.04.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | a4ee820d-c80f-bca8-f28a-49248d1f9e21 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Производственная площадка: Zhenjiang Guanghua Weike Mechanical Tools Co., Ltd, КИТАЙ, No. 66 Dongfang Road, Jingkou District, Zhenjiang city, Jiangsu province; ООО «ФОДИС», РОССИЯ, 141075, Московская обл., г. Королев, пр-кт Космонавтов, д. 15, эт. 3, помещ. LXII
Поверка
| Методика поверки / информация о поверке |
РТ-МП-404-203-2025 ГСИ. Микроскопы видеоизмерительные ВИМ-III. Методика поверки.
(с 27.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98353-26: Описание типа
2026-98353-26.pdf
|
Скачать | 275.8 КБ | |
|
98353-26: Методика поверки
РТ-МП-404-203-2025
2026-mp98353-26.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Микроскопы видеоизмерительные ВИМ-III (далее микроскопы) предназначены для мгновенных бесконтактных измерений линейных размеров деталей.
Описание
Принцип действия микроскопов основан на измерении размеров детали по изображению, полученному со встроенного оптоэлектронного измерительного блока, в плоскости X-Y.
В режиме ЧПУ микроскоп может автоматически определять местоположение объекта измерения, сопоставлять шаблон и создавать отчеты в соответствии с формой заготовки, а также выполнять измерения одним нажатием. Микроскопы могут быть оснащены лазерной измерительной головкой для измерения высоты деталей.
Микроскопы состоят из следующих основных узлов: измерительный блок, установленный на станину со стойкой, измерительный стол и персональный компьютер с установленным программным обеспечением.
Микроскоп производит обработку результатов измерений и вывод их на экран в цифровом и графическом виде. Микроскопы, в зависимости от диапазона измерений и оснащения выпускаются десяти модификаций: S1010, S1010D, S2015, S2025, S3030P, S2035, S2030, S6050, S6050D, S6065 (табл. 2).
Внешний вид микроскопов приведен на рисунке 1.
Заводской номер в виде цифрового или буквенно-цифрового обозначения нанесен методом печати на металлизированную идентификационную табличку, которая расположена на задней части колонны микроскопа (рисунок 2).
Пломбирование микроскопов не предусмотрено. Нанесение знака поверки на корпус микроскопов не предусмотрено.
S1010
S1010D
S2015
S2025
S6050
S2030
S2035
S3030P
S6050D
S6065

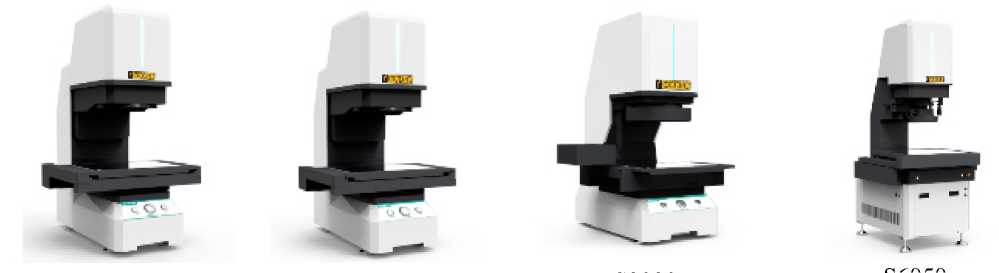

Рисунок 1 - Внешний вид микроскопов видеоизмерительных ВИМ-Ш
ЫФОРИС1 ооо «фодис»
МИКРОСКОП ВИДЕОИЗМЕРИТЕЛЬНЫЙ ВИМ-Ш
Модификация S2035
Заводской номер QS2B00248A9941
Габаритные размеры 580/495/790 мм Вес 55 кг
Номинальная , ,
потребляемая мощность 220V~/50HZ/600W
Енг
Рисунок 2 - Общий вид маркировочной таблички
Программное обеспечение
Микроскопы оснащены одним из программных обеспечений (ПО), представленных в таблице 1. Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы, они блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты.
Таблица 1 - Идентификационные данные ПО микроскопов
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
GoldenROC |
Fusion FV |
|
Номер версии (идентификационный номер) ПО |
v.2 и выше |
v.1 и выше |
|
Цифровой идентификатор ПО |
- |
- |
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является наличие USB-ключа, что позволяет предотвратить неавторизованное использование ПО.
Защита программного обеспечения микроскопов соответствует уровню «средний» в
соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||||||||||
|
Модификация |
S1010 |
S1010D |
S2015 |
S2025 |
S3030P |
S2035 |
S2030 |
S6050 |
S6050D |
S6065 | ||
|
Диапазон измерений линейных размеров, мм: |
X |
Большое поле зрения с перемещени ем стола |
- |
- |
- |
от 0 до 220 |
от 0 до 210 |
от 0 до 320 |
от 0 до 320 |
от 0 до 500 |
от 0 до 500 |
от 0 до 650 |
|
Y |
от 0 до 200 |
от 0 до 130 |
от 0 до 200 |
от 0 до 210 |
от 0 до 400 |
от 0 до 400 |
от 0 до 650 | |||||
|
X |
Малое поле зрения с перемещени ем стола |
- |
- |
- |
от 0 до 130 |
от 0 до 200 |
от 0 до 250 |
от 0 до 220 |
- |
от 0 до 430 |
- | |
|
Y |
от 0 до 130 |
от 0 до 100 |
от 0 до 130 |
от 0 до 135 |
- |
от 0 до 350 | ||||||
|
X |
Большое поле зрения в статичном положении |
от 0 до 100 |
от 0 до 100 |
от 0 до 150 |
от 0 до 100 |
от 0 до 25 |
от 0 до 100 |
от 0 до 150 |
от 0 до 92 |
от 0 до 92 |
от 0 до 92 | |
|
Y |
от 0 до 80 |
от 0 до 80 |
от 0 до 110 |
от 0 до 80 |
от 0 до 17 |
от 0 до 80 |
от 0 до 110 |
от 0 до 62 |
от 0 до 62 |
от 0 до 62 | ||
|
X |
Малое поле зрения в статичном положении |
- |
от 0 до 20 |
от 0 до 50 |
от 0 до 20 |
от 0 до 8 |
от 0 до 25 |
от 0 до 50 |
- |
от 0 до 20 |
- | |
|
Y |
- |
от 0 до 16 |
от 0 до 35 |
от 0 до 16 |
от 0 до 5 |
от 0 до 20 |
от 0 до 35 |
- |
от 0 до 15 |
- | ||
|
Z |
от 0 до 75 |
от 0 до 250 | ||||||||||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по осям X, Y при перемещении измерит |
Большое поле зрения |
- |
- |
- |
±(5+0,02 L) |
±(4+0,02L ) |
±(5+0,02L ) |
±(7+0,02 L) |
±(5+0,02L ) |
±(5+0,02L) |
±(5+0,02L) | |
|
Малое поле зрения |
±(3+0,02 L) |
±(2.7+0,02 L) |
±(3+0,02L ) |
±(4+0,02 L) |
- |
±(3+0,02L) |
- | |||||
|
Наименование характеристики |
Значение | ||||||||||
|
Модификация |
S1010 |
S1010D |
S2015 |
S2025 |
S3030P |
S2035 |
S2030 |
S6050 |
S6050D |
S6065 | |
|
ельного стола, мкм | |||||||||||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по осям X, Y в статичном положении измерительного стола, мкм |
Большое поле зрения |
±3 |
±3 |
±5 |
±3 |
±2 |
±3 |
±5 |
±3 |
±3 |
±3 |
|
Малое поле зрения |
- |
- |
±2 |
±1 |
±1 |
±1 |
±2 |
- |
±1 |
- | |
|
Пределы допускаемой абсолютной погрешности измерений длины в направлении оси Z при измерении лазерной головкой с перемещением по колонне1), мкм |
±(5+0,02L) | ||||||||||
|
L — измеряемая длина, мм 1) — при оснащении лазерной измерительной головкой | |||||||||||
Таблица 3 - Основные технические характеристики микроскопов
|
Наименование характеристики |
Значение | ||||||||||
|
Модификация |
S1010 |
S1010D |
S2015 |
S2025 |
S3030P |
S2035 |
S2030 |
S6050 |
S6050D |
S6065 | |
|
Габаритные размеры, мм, не более |
Длина |
580 |
580 |
650 |
580 |
460 |
580 |
675 |
1060 |
1060 |
1595 |
|
Ширина |
235 |
235 |
335 |
430 |
515 |
495 |
495 |
810 |
810 |
1085 | |
|
Высота |
790 |
790 |
885 |
790 |
740 |
790 |
885 |
1910 |
1910 |
1965 | |
|
Нагрузка на стол, кг, не более |
5 |
25 | |||||||||
|
Масса, кг, не более |
40 |
40 |
55 |
47 |
49 |
55 |
65 |
650 |
650 |
1340 | |
|
Условия эксплуатации - температура окружающей среды, °С - относительная влажность, %, не более |
от +18 до +22 80 | ||||||||||
|
Напряжение питания переменного тока, В |
220±11 | ||||||||||
|
Частота переменного тока, Гц |
50±1 | ||||||||||
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на идентификационную табличку методом печати.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Микроскоп видеоизмерительный |
ВИМ-Ш |
1 шт. |
|
Компьютер с ПО |
- |
1 шт. |
|
Подсветка коаксиальная (опция) |
- |
1 шт. |
|
Лазерная измерительная головка (опция) |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в главе 6 «Методы измерений» руководства по эксплуатации.
Нормативные документы
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
«Микроскопы видеоизмерительные ВИМ-Ш. Технические условия» ТУ 26.70.22-00336088358-2025.
