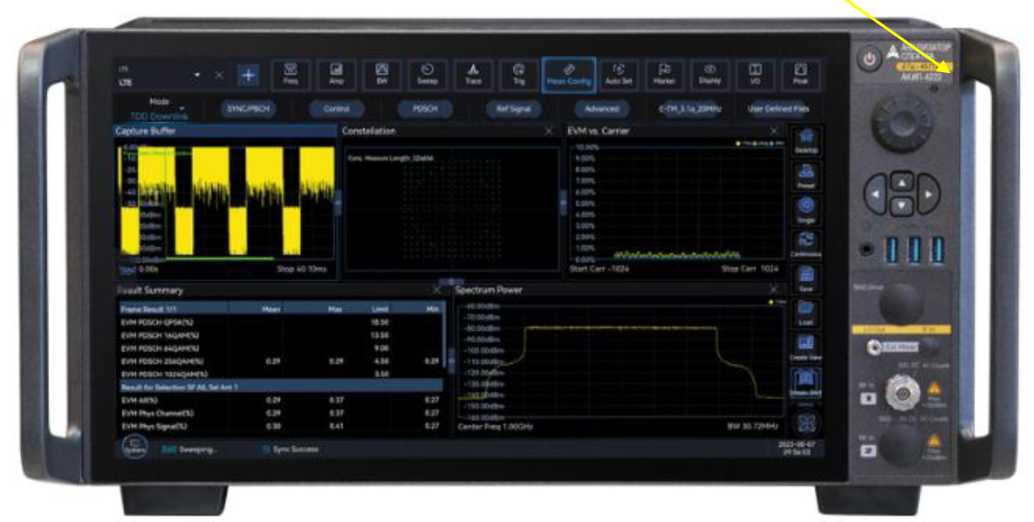

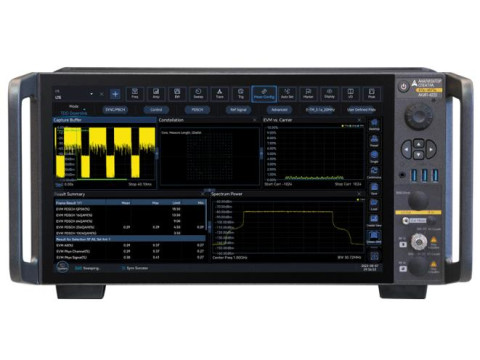

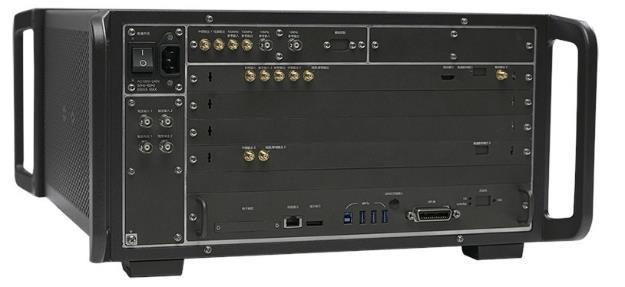

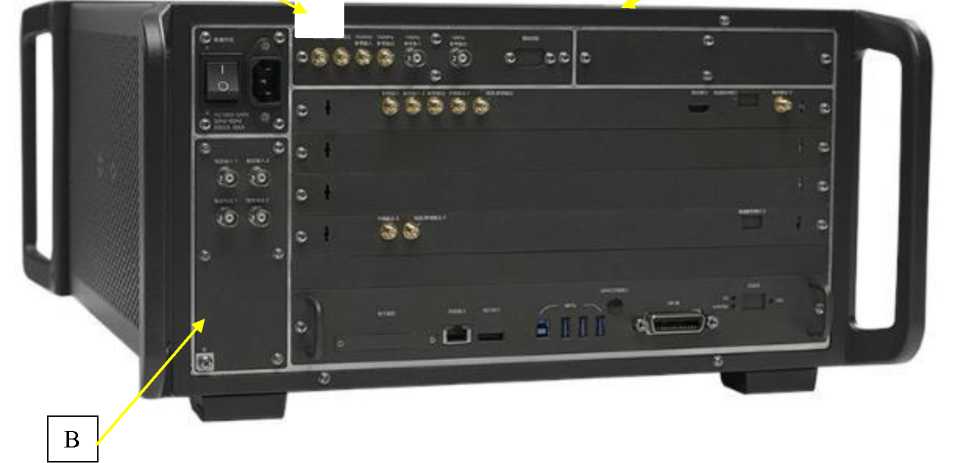

Анализаторы спектра АКИП-4222

Опция

Функциональное назначение

008

Анализатор спектра, диапазон частот от 2 Гц до 8,4 ГГц

018

Анализатор спектра, диапазон частот от 2 Гц до 18 ГГц

026

Анализатор спектра, диапазон частот от 2 Гц до 26,5 ГГц

045

Анализатор спектра, диапазон частот от 2 Гц до 45 ГГц

050

Анализатор спектра, диапазон частот от 2 Гц до 50 ГГц

067

Анализатор спектра, диапазон частот от 2 Гц до 67 ГГц

090

Анализатор спектра, диапазон частот от 2 Гц до 90 ГГц

110

Анализатор спектра, диапазон частот от 2 Гц до 110 ГГц

H02

Вспомогательный выход ПЧ: Дополнительный выходной сигнал ПЧ, частота 425 МГц, 750 МГц, 1,5 ГГц

H08

Выход широкополосного логарифмического детектора

H11

Оптоволоконный интерфейс 10 Gigabit Ethernet

H17-E

Аппаратная модернизация: улучшение процессора до серии Core I7

H19-2T

Расширение внутренней памяти. Установка твердотельного накопителя, объем 2 ТБ

Опция

Функциональное назначение

H19-4T

Расширение внутренней памяти. Установка твердотельного накопителя, объем 4 ТБ

H33-08

Электронный аттенюатор. Диапазон рабочих частот от 9 кГц до 8 ГГц. Диапазон ослабления: 30 дБ (с шагом 0,5 дБ)

H34-08

Малошумящий предусилитель до 8,4 ГГц для АКИП-4222 опция 008

H34-18

Малошумящий предусилитель до 18 ГГц, для АКИП-4222 опция 018

H34-26

Малошумящий предусилитель до 26,5 ГГц, для АКИП-4222 опция 026

H34-45

Малошумящий предусилитель до 45 ГГ ц, для АКИП-4222 опция 045

H34-50

Малошумящий предусилитель до 50 ГГц, для АКИП-4222 опция 050

H34-67

Малошумящий предусилитель до 67 ГГц, для АКИП-4222 опции 067,090,110.

H36

Коммутация преселектора на выход

H38-40

Расширение полосы анализа до 40 МГц. Обеспечение полосы анализа от 10 Гц до 40 МГц

H38-200

Расширение полосы анализа до 200 МГц. Обеспечение полосы анализа от 10 Гц до 200 МГц

H38-400

Расширение полосы анализа до 400 МГц. Обеспечение полосы анализа от 10 Гц до 400 МГц

H38-600

Расширение полосы анализа до 600 МГц. Обеспечение полосы анализа от 10 Гц до 600 МГц

H38-1200

Расширение полосы анализа до 1200 МГц. Обеспечение полосы анализа от 10 Гц до 1200 МГц

H38-2000

Расширение полосы анализа до 2000 МГц. Обеспечение полосы анализа от 10 Гц до 2000 МГц

H40

Внешнее расширение частотного диапазона методом внешнего смешения частот. Данная опция несовместима с моделями АКИП-4222 опция 008

H41-200

Анализ спектра в реальном времени, полоса анализа 200 МГц

H41-400

Анализ спектра в реальном времени, полоса анализа 400 МГц

H41-600

Анализ спектра в реальном времени, полоса анализа 600 МГц

H41-1200

Анализ спектра в реальном времени, полоса анализа 1,2 ГГц

H48

Измерение коэффициента шума. Требуется установка опции предусилителя H34 и соответствующий источник шума. Для анализаторов спектра АКИП-4222 опция 090 и опция 110 максимальная частота будет ограничена до 67 ГГ ц

S02

Измерение коэффициента мощности шума

S04

Измерение фазовых шумов

S05

Измерения на соответствие требованиям ЭМС (EMI CISPR)

S10

Многофакторный анализ сигналов

S10H

Автоматическое измерение времени скачкообразной перестройки частоты, времени переключения

S10F

Автоматическое измерение крутизны фронта, отклонения, мощности и других характеристик FMCW-сигнала.

S12

Анализ векторных сигналов

S13

Анализатор импульсных сигналов

S16

Измерение групповой задержки на нескольких несущих

S40

Измерение параметров WLAN802.11a/b/g

S40N

Измерение параметров WLAN802.11n

S40AC

Измерение параметров WLAN802.11ac

Опция

Функциональное назначение

S40AX

Измерение параметров WLAN802.11ax

S46D

Измерение параметров Downlink 5G NR

S46U

Измерение параметров Uplink 5G NR

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер ПО)

не ниже 1.01.01

Наименование характеристики

Значение

1

2

Диапазон рабочих частот, Гц

от 2 до 8,4009

опция 008

опция 018

от 2 до 18,0-109

опция 026

от 2 до 26,5-109

опция 045

от 2 до 45009

опция 050

от 2 до 50^ 109

опция 067

от 2 до 67^109

опция 0901)

от 2 до 90-109

опция 1101)

от 2 до 110-109

1

2

Номинальное значение частоты опорного генератора, МГц

10

Пределы допускаемой относительной погрешности частоты опорного генератора (5о)

±5П0-8

Диапазоны установки полосы обзора (fю)

нулевой;

от 10 Гц до верхней границы диапазона рабочих частот

Максимальное разрешение по частоте в режиме частотомера,Гц

1

Горизонтальное разрешение по частоте в режиме измерения маркером (км), Гц

f™/(N-1)

Пределы допускаемой абсолютной погрешности измерений частоты встроенным частотомером (f), Гц

±(§0*f+1)

Пределы допускаемой абсолютной погрешности измерения частоты маркером (f Им), Гц

+(6о'fизм+0,001'fпо + +0,05 •fш+0,5-км)

Полоса анализа, МГц стандартно опция Н38-40 опция Н38-200 опция Н38-400 опция Н38-600 опция Н38-1200 опция Н38-2000

10 40 200 600 1200 2000

Диапазон установки скорости развертки, с - при нулевой полосе обзора

- при полосе обзора более 10 Гц

от 1М0-6 до 16 •103 от 3 •10-6 до 16 •103

Диапазоны установки полос пропускания фильтров ПЧ по уровню -3 дБ, Гц

от 0,1 до 20М06

Шаг номинальных значений для установки полос пропускания фильтров ПЧ по уровню -3 дБ

1 - 2 - 3 - 5

Пределы допускаемой абсолютной погрешности установки полос пропускания фильтров ПЧ по уровню -3 дБ для fш, Гц 0,1 Гц от 1 до 500 Гц включ.

св. 500 Гц до 5 МГц включ.

св. 5 до 20 МГц

±0,1-fпп ±(0,03 •fпп+0,1) ±0,03-fпп ±0,15 •fпп

Коэффициент прямоугольности фильтров ПЧ по уровням

-60 дБ и -3 дБ, для fш, Гц, не более

от 0,1 до 1 Гц включ.

св. 1 Гц

8

5

Диапазоны установки полос пропускания фильтров анализа на электромагнитную совместимость (EMI) по уровню -6 дБ, Гц

от 1 до 20П06

Пределы допускаемой абсолютной погрешности установки полос пропускания фильтров EMI по уровню -6 дБ для fш, Гц от 1 до 500 Гц включ.

св. 500 Гц до 5 МГц включ.

св. 5 до 20 МГц

±(0,03-fпп+0,1)

±0,03-fпп

±0,15-fпп

Шаг номинальных значений для установки полос пропускания фильтров анализа на электромагнитную совместимость (EMI) по уровню -6 дБ

1 - 2 - 3 - 5

1

2

Пределы допускаемой абсолютной погрешности измерения уровня на частоте 500 МГц, при изменении полосы пропускания (fш), дБ fш св. 0,1 Гц до 1 МГц включ.

±0,03

f ш=2 МГц

±0,05

fш=3 МГц

±0,1

fш=5, 10 МГц

±0,3

fш=20 МГц

±1,0

Пределы допускаемой абсолютной погрешности измерений уровня мощности на частоте 500 МГц из-за переключения аттенюатора относительно опорного значения 10 дБ при значениях аттенюатора, дБ от 0 до 58 дБ

±0,15

от 60 до 70 дБ

±0,2

Пределы допускаемой абсолютной погрешности установки опорного

±0,2

уровня в диапазоне от -10 до -60 дБм, дБ

Нелинейность шкалы относительно уровня -10 дБм, при значениях входного сигнала от -60 до -10 дБм, дБ

±0,1

Пределы допускаемой абсолютной погрешности измерений уровня мощности относительно опорного уровня -20 дБм, дБ с выключенным предусилителем

±0,24

с включенным предусилителем

±0,36

Неравномерность амплитудно-частотной характеристики (АЧХ) относительно уровня сигнала на частоте 500 МГц с выключенным/включенным предусилителем (внутренний аттенюатор 10 дБ), дБ, не более для опции 008 от 2 до 10 Гц

±5,00/-

от 10 Гц до 100 кГц

±2,00/-

от 100 кГц до 10 МГц

±0,50/±0,80

от 10 до 100 МГц

±0,50/±0,80

от 100 МГц до 3,25 ГГц

±0,40/±0,70

от 3,25 до 5,25 ГГц

±0,50/±0,80

от 5,25 до 8,40 ГГц

±0,50/±0,90

для опций 018, 026, 045, 050 от 2 до 10 Гц

±5,00/-

от 10 Гц до 100 кГц

±2,00/-

от 100 кГц до 10 МГц

±0,50/±0,50

от 10 до 100 МГц

±0,50/±0,50

от 100 МГц до 3,25 ГГц

±0,40/±0,70

от 3,25 до 5,25 ГГц

±0,50/±0,80

от 5,25 до 8,20 ГГц

±0,50/±0,90

от 8,2 до 18,0 ГГц

±1,50/±2,00

от 18,0 до 26,5 ГГц

±1,80/±2,30

от 26,5 до 40,0 ГГц

±2,50/±2,80

от 40 до 50 ГГц

±2,80/±3,00

1

2

для опций 067, 090, 110

от 2 до 10 Гц

±5,00/-

от 10 Гц до 100 кГц

±2,00/-

от 100 кГц до 10 МГц

±0,50/±0,50

от 10 до 100 МГц

±0,50/±0,50

от 100 МГц до 3,25 ГГц

±0,40/±0,70

от 3,25 до 5,25 ГГц

±0,50/±0,80

от 5,25 до 8,20 ГГц

±0,50/±0,90

от 8,2 до 18,0 ГГц

±1,50/±2,00

от 18,0 до 26,5 ГГц

±1,80/±2,30

от 26,5 до 40,0 ГГц

±2,50/±2,80

от 40 до 48 ГГц

±2,80/±3,00

от 48 до 67 ГГц

±3,00/±3,50

Средний уровень собственных шумов с выключенным/включенным

предусилителем (аттенюатор 0 дБ, fШ=1 Гц), дБм/Гц, не более

для опции 008

от 2 Гц до 10 кГц

-110/-

св. 10 до 100 кГц включ.

-110/-

св. 100 кГц до 10 МГц включ.

-149/-148

св. 10 до 100 МГц включ.

-149/-156

св. 100 МГц до 1,2 ГГц включ.

-152/-161

св. 1,2 до 2,2 ГГц включ.

-151/-161

св. 2,2 до 3,25 ГГц включ.

-150/-161

св. 3,25 до 5,25 ГГц включ.

-148/-160

св. 5,25 до 6,5 ГГц включ.

-144/-156

св. 6,5 до 8,4 ГГц

-148/-156

для опций 018, 026, 045, 050, 067, 090, 110

от 2 Гц до 10 кГц

-110/-

св. 10 до 100 кГц включ.

-110/-

св. 100 кГц до 10 МГц включ.

-147/-148

св. 10 до 100 МГц включ.

-147/-157

св. 100 МГц до 1,2 ГГц включ.

-150/-162

св. 1,2 до 2,2 ГГц включ.

-149/-162

св. 2,2 до 3,25 ГГц включ.

-148/-162

св. 3,25 до 5,25 ГГц включ.

-145/-161

св. 5,25 до 6,5 ГГц включ.

-142/-154

св. 6,5 до 8,2 ГГц включ.

-140/-154

св. 8,2 до 18 ГГц включ.

-143/-156

св. 18 до 26,5 ГГц включ.

-137/-154

св. 26,5 до 40 ГГц включ.

-130/-151

св. 40 до 50 ГГц включ.

-127/-154

св. 50 до 54,8 ГГц включ.

-135/-146

св. 54,8 до 63,6 ГГц включ.

-133/-142

св. 63,6 до 67 ГГц

-131/-140

1

2

Диапазон установки аттенюатора, дБ - вход 1

от 0 до 70

- вход 2 (при наличии)

от 0 до 24

- с опцией Н33-08

от 0 до 30

Дискретность установки аттенюатора, дБ - вход 1

2

- вход 2 (при наличии)

8

- с опцией Н33-08

0,5

Уровень фазовых шумов относительно несущей 640 МГц, дБн/Гц, не более

- при отстройке на 100 Гц

-111

- при отстройке на 1 кГц

-129

- при отстройке на 10 кГц

-138

- при отстройке на 100 кГц

-140

- при отстройке на 1 МГц

-144

Уровень помех, обусловленных гармоническими искажениями 2-го порядка (диапазон частот св. 10 МГц, уровень мощности на смесителе -15 дБм, предусилитель выключен), дБн, не менее от. 10 МГц до 1,625 ГГц включ.

-60

св. 1,625 до 2,625 ГГц включ.

-62

св. 2,625 до 4,1 ГГц включ.

-62

св. 4,1 до 9 ГГц включ.

-75

св. 9 до 13,25 ГГц включ.

-75

св. 13,25 до 20 ГГц включ.

-70

св. 20 до 25 ГГц

-60

Относительный уровень помех, обусловленных интермодуляционными искажениями третьего порядка, выраженный в виде точки пересечения 3 -го порядка (TOI) (диапазон частот св. 10 МГц, уровень мощности на смесителе от -10 до +2 дБм, предусилитель выключен), дБм, не менее для опции 008 от. 10 до 100 МГц включ.

+14

св. 100 МГц до 3,25 ГГц включ.

+18

св. 3,25 до 5,25 ГГц включ.

+18

св. 5,25 до 8,4 ГГц включ.

для опций 018, 026, 045, 050, 067, 090, 110

+17

от. 10 до 100 МГц включ.

+14

св. 100 МГц до 3,25 ГГц включ.

+18

св. 3,25 до 5,25 ГГц включ.

+20

св. 5,25 до 8,2 ГГц включ.

+21

св. 8,2 до 50 ГГц включ.

+18

св. 50 до 67 ГГц

+18

Относительный уровень помех, обусловленных побочными каналами приема

Значения уровня подавления частоты зеркального канала, дБн, не более

Диапазон частот

Частота зеркального канала

Уровень подавления

Уровень подавления частоты зеркального канала 1-й ПЧ (оптимизация фазового шума выключена)

от 10 до 100 МГц включ.

1 ГГц-f

-80

св. 100 МГц до 3,25 ГГц включ.

f+2-10,025 ГГц

-70

св. 3,25 до 5,25 ГГц включ.

-70

св.5,25 до 8,2 ГГц

-70

Уровень подавления частоты зеркального канала 1-й ПЧ (оптимизация фазового шума включена)

от 100 МГц до 1,2 ГГц включ.

f+2-2,825 ГГц

-70

св. 1,2 до 3,25 ГГц включ.

-70

св. 3,25 до 5,25 ГГц включ.

-70

св. 5,25 до 8,2 ГГц

-70

Уровень подавления частоты зеркального канала 2-й ПЧ

от 100 МГц до 3,25 ГГц включ.

f+2-425 МГц

-70

св. 3,25 до 5,25 ГГц включ.

-70

св. 5,25 до 8,2 ГГц включ.

-70

св. 8,2 до 18 ГГц включ.

-80

св.18 до 26,5 ГГц включ.

-80

св. 26,5 до 40 ГГц включ.

-70

св. 40 до 45 ГГц включ.

-70

св.45 до 50 ГГц включ.

-70

св. 50 до 54.8 ГГц включ.

-70

св. 54,8 до 63,6 ГГц включ.

-70

св.63,6 до 67 ГГц

-80

Уровень подавления частоты зеркального канала 3-й ПЧ

от 100 МГц до 3,25 ГГц включ.

f+2-75 МГц

-70

св. 3,25 до 5,25 ГГц включ.

-70

св. 5,25 до 8,2 ГГц включ.

-80

св. 8,2 до 18 ГГц включ.

-80

св.18 до 26,5 ГГц включ.

-80

св. 26,5 до 40 ГГц включ.

-80

св. 40 до 45 ГГц включ.

-80

св.45 до 50 ГГц включ.

-80

св. 50 до 54.8 ГГц включ.

-80

св. 54,8 до 63,6 ГГц включ.

-80

св.63,6 до 67 ГГц

-80

Уровень помех, обусловленных остаточными комбинационными частотами от 1 МГц до 8 ГГ ц (согласованная нагрузка 50 Ом, аттенюатор 0 дБ), дБ, не более

-98

Диапазон измерений коэффициента амплитудной модуляции (Кам), %

от 0 до 100

Пределы допускаемой абсолютной погрешности измерений Кам при частоте модулирующего сигнала от 30 Гц до 1 МГц, %

±(0,01-Кам+0,1)

Диапазон измерений девиации частоты (Af при частотной модуляции, Гц

от 5 до 1-107

Пределы допускаемой абсолютной погрешности измерений девиации частоты при частоте модулирующего сигнала от 30 Гц до 1 МГц, Гц

±(0,01-Af+5)

Диапазон измерений индекса фазовой модуляции, рад

от 0,001 до 1280

Пределы допускаемой абсолютной погрешности измерений коэффициента фазы при частоте модулирующего сигнала от 20 Гц до 1 МГц, рад

±(0,01-ф+0,001)

Измерения на соответствие требованиям EMI CISPR (опция S05)

Полоса пропускания фильтров электромагнитной совместимости (EMI CISPR) по уровню -6 дБ, Гц

200; 9-103; 1,2М05; 1-106

Пределы допускаемой абсолютной погрешности установки полос пропускания фильтров EMI CISPR по уровню -6 дБ для fш, Гц от 1 до 500 Гц включ.

св. 500 Гц до 20 МГц включ.

±(0,03-fпп+0,1) ±0,03-fпп

Анализатор векторных сигналов (опция S12)

Остаточное среднеквадратическое значение векторной ошибки модуляции (модуляция QPSK, частота несущей 1 ГГц, скорость передачи данных до 5 МГц), %, не более

0,6

Примечания:

1) - метрологические характеристики нормируются до 67 ГГц;

N - выбранное число точек развертки;

дБн - уровень мощности в дБ относительно уровня несущей частоты;

дБм - уровень мощности в дБ относительно 1 мВт;

f - частота входного сигнала, Гц;

f ,„ - полоса пропускания, Гц.

Наименование характеристики

Значение

Потребляемая мощность, Вт, не более

450

Напряжение сети питания частотой 50 Гц, В

от 100 до 240

Масса, кг, не более

35,0

Габаритные размеры (ширинахвысотахглубина), мм, не более

426x222x450

Рабочие условия применения

- температура окружающего воздуха, °С

- относительная влажность воздуха, %, не более

от 0 до +50 90

Наименование характеристики

Значение

Средний срок службы, лет, не более

5

Средняя наработка на отказ, ч, не более

10000

Наименование

Обозначение

Количество, шт.

Анализатор

АКИП-4222

1

Сетевой шнур питания

-

1

Руководство по эксплуатации (CD-диск)

-

1
