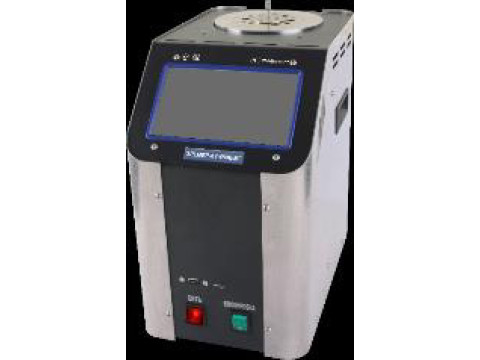

Калибраторы температуры ЭЛЕМЕР-КТ
| Номер в ГРСИ РФ: | 98380-26 |
|---|---|
| Производитель / заявитель: | ООО НПП "ЭЛЕМЕР", г.Москва |
Калибраторы температуры ЭЛЕМЕР-КТ (далее по тексту - калибраторы) предназначены для воспроизведения и поддержания заданной температуры, для реализации реперных точек международной температурной шкалы МТШ-90, а также для измерений электрических сигналов силы и напряжения постоянного тока, сопротивления постоянному току, измерений сигналов термопреобразователей сопротивления (ТС) по ГОСТ 6651-2009, измерений сигналов термометров сопротивления платиновых эталонных по ГОСТ Р 51233-98, преобразователей термоэлектрических (ТП) по ГОСТ Р 8.585-2001, преобразователей термоэлектрических эталонных по ГОСТ Р 52314-2005, преобразователей с унифицированными выходными сигналами по ГОСТ 26.011-80 и термопреобразователей, использующих HART-протокол для обмена информацией и преобразования измеренных значений электрических сигналов в значения температуры по номинальным статическим характеристикам (НСХ) и индивидуальным статическим характеристикам (ИСХ) и возможностью подключения внешних эталонных термометров и обеспечением питания 24 В датчиков с унифицированным сигналом.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98380-26 | ||||||||||||
| Действует | по 27.04.2031 | ||||||||||||
| Наименование | Калибраторы температуры | ||||||||||||
| Модель | ЭЛЕМЕР-КТ | ||||||||||||
| Модификации |
ЭЛЕМЕР-КТ-150К ЭЛЕМЕР-КТ-200К ЭЛЕМЕР-КТ-500К ЭЛЕМЕР-КТ-650К ЭЛЕМЕР-КТ-680К ЭЛЕМЕР-КТ-900К ЭЛЕМЕР-КТ-1100К ЭЛЕМЕР-КТ-110 ЭЛЕМЕР-КТ-500 ЭЛЕМЕР-КТ-650 ЭЛЕМЕР-КТ-УРНТ-01 На испытания представлены: ЭЛЕМЕР-КТ-650/М1 ЭЛЕМЕР-КТ-150К/М1И ЭЛЕМЕР-КТ-1100КИ |
||||||||||||
| Приказы |
№813 от
27.04.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | acb512e1-4fec-32f4-0677-a4550a1ef82c | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО НПП «ЭЛЕМЕР», РОССИЯ, 124489, г. Москва, г. Зеленоград, проезд 4807-й, д. 7, стр. 1; 124489, г. Москва, г. Зеленоград, пр-д 4807-й, д. 2
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1577-207-2025 ГСИ. Калибраторы температуры ЭЛЕМЕР-КТ. Методика поверки.
(с 27.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98380-26: Описание типа
2026-98380-26.pdf
|
Скачать | 934.1 КБ | |
|
98380-26: Методика поверки
РТ-МП-1577-207-2025
2026-mp98380-26.pdf
|
Скачать | 5 MБ |
Описание типа
Назначение
Калибраторы температуры ЭЛЕМЕР-КТ (далее по тексту - калибраторы) предназначены для воспроизведения и поддержания заданной температуры, для реализации реперных точек международной температурной шкалы МТШ-90, а также для измерений электрических сигналов силы и напряжения постоянного тока, сопротивления постоянному току, измерений сигналов термопреобразователей сопротивления (ТС) по ГОСТ 6651-2009, измерений сигналов термометров сопротивления платиновых эталонных по ГОСТ Р 51233-98, преобразователей термоэлектрических (ТП) по ГОСТ Р 8.585-2001, преобразователей термоэлектрических эталонных по ГОСТ Р 52314-2005, преобразователей с унифицированными выходными сигналами по ГОСТ 26.011-80 и термопреобразователей, использующих HART-протокол для обмена информацией и преобразования измеренных значений электрических сигналов в значения температуры по номинальным статическим характеристикам (НСХ) и индивидуальным статическим характеристикам (ИСХ) и возможностью подключения внешних эталонных термометров и обеспечением питания 24 В датчиков с унифицированным сигналом.
Калибраторы могут применяться в качестве рабочего эталона единицы температуры 3-го разряда в соответствии с Государственной поверочной схемой для средств измерений температуры, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29.01.2026 № 147 и использоваться при поверке (калибровке) термопреобразователей сопротивления, термоэлектрических преобразователей, цифровых термометров и других типов термопреобразователей погружного типа.
Описание
Калибраторы изготавливаются в следующих модификациях: ЭЛЕМЕР-КТ-150К, ЭЛЕМЕР-КТ-200К, ЭЛЕМЕР-КТ-500К, ЭЛЕМЕР-КТ-650К, ЭЛЕМЕР-КТ-680К, ЭЛЕМЕР-КТ-900К, ЭЛЕМЕР-КТ-1100К, ЭЛЕМЕР-КТ-110, ЭЛЕМЕР-КТ-500, ЭЛЕМЕР-КТ-650, ЭЛЕМЕР-КТ-УРНТ-01 (далее - КТ-150К, КТ-200К, КТ-500К, КТ-650К, КТ-680К, КТ-900К, КТ-1100К, КТ-110, КТ-500, КТ-650, КТ-УРНТ-01 соответственно). Модификации калибраторов отличаются друг от друга конструктивным исполнением, функциональными возможностями, метрологическими и техническими характеристиками.
Принцип работы калибраторов основан на воспроизведении и поддержании температуры в термостатирующем блоке калибраторов или в термостатирующем блоке и блоке сравнения (в зависимости от конструктивного исполнения).
Калибраторы могут использоваться как в режиме калибратора, так и в режиме высокостабильного термостата с равномерным температурным полем в блоке сравнения сменном, а также в режиме термостата для ампул реперных точек температурной шкалы МТШ-90.
Конструктивно калибраторы выполнены в виде моноблока. В состав калибраторов входят термостатирующие блоки, измерители-регуляторы температуры прецизионные и могут входить блоки сравнения сменные, четырехканальные модули измерений электрических сигналов и цифровых сигналов HART-протокола (далее по тексту - ИМКТ). В состав КТ-900К, КТ-1100К также входят модули измерений эталонные (далее по тексту - МИЭ).
Модификации калибраторов КТ-150К, КТ-200К, КТ-500К, КТ-650К, КТ-500, КТ-650, КТ-900К, КТ-1100К изготавливаются в следующих исполнениях:
- КТ-150К/М1, КТ-200К/М1, КТ-500К/М1, КТ-650К/М1, КТ-900К, КТ-1100К, KT-500L, КТ-500/М1, КТ-650/М1 - с термостатирующим блоком;
- КТ-150К/М1И, КТ-200К/М1И, КТ-500К/М1И, КТ-650К/М1И, КТ-900КИ, КТ-1100КИ - с термостатирующим блоком и ИМКТ;
- КТ-150К/М2, КТ-200К/М2, КТ-500К/М2, КТ-650К/М2, КТ-500/М2, КТ-650/М2 - с термостатирующим блоком и центральным каналом для размещения в нем блока сравнения сменного с набором каналов под поверяемые термопреобразователи и термометр эталонный (далее - центральный канал);
- КТ-150К/М2И, КТ-200К/М2И, КТ-500К/М2И, КТ-650К/М2И - с термостатирующим блоком, центральным каналом и ИМКТ.
Калибраторы КТ-110, КТ-УРНТ-01 изготавливаются с термостатирующим блоком.
КТ-680К изготавливаются с термостатирующим блоком и центральным каналом.
В центральном канале КТ-500К/М2, КТ-500К/М2И, КТ-650К/М2, КТ-650К/М2И, КТ-680К возможно размещение ампул с металлами для реализации реперных точек температурной шкалы МТШ-90.
КТ-150К, КТ-200К, КТ-500К, КТ-650К, КТ-680К, КТ-900К, КТ-1100К имеют одноплатный компьютер с сенсорным экраном и обеспечивают возможность автоматической реализации заданной последовательности температур.
КТ-110, КТ-500, КТ-5001., КТ-650, КТ-УРНТ-01 имеют индикатор для отображения температурных режимов.
КТ-900К, КТ-1100К имеют два вида исполнения корпусов: для вертикального и горизонтального размещения поверяемых (калибруемых) термопреобразователей.
КТ-УРНТ-01 обеспечивает возможность работы как в вертикальном, так и горизонтальном положениях.
Термостатирующий блок КТ-150К, КТ-200К, КТ-110, КТ-УРНТ-01 изготовлен из меди. Охлаждение и нагрев блока осуществляется двухступенчатой системой на основе элементов Пельтье. Выделяемое при охлаждении блока тепло рассеивается двумя радиаторами, обдуваемыми двумя вентиляторами. В КТ-110 для достижения максимально низкой температуры применяется охлаждение радиаторов проточной водой. Блок окружен теплоизоляционным материалом для уменьшения тепловых потерь. Сверху блок защищен крышкой с отверстиями.
Термостатирующий блок КТ-500К, КТ-650К, КТ-680К, КТ-500, КТ-500Ц КТ-650 имеет форму цилиндра, выполненного из бронзы, и защищен охранными блоками сверху и снизу или только снизу (КT-500L). Блоки окружены теплоизоляционным материалом и металлическими экранами, предназначенными для уменьшения температурных градиентов. Для увеличения скорости остывания в нижней части термостатирующего блока расположен вентилятор для его обдува.
Термостатирующий блок КТ-900К, КТ-1100К имеет форму цилиндра, выполненного из никеля, и защищен с двух сторон охранными блоками. Блок вставляется в керамическую трубу с нагревателями. Верхний защитный блок закрыт экранами с отверстиями разного диаметра. Термостатирующий блок КТ-900К, КТ-1100К является сменным. Керамическая труба окружена теплоизоляционным материалом и металлическими тепловыми экранами, предназначенными для уменьшения температурных градиентов. Для увеличения скорости остывания в нижней части блока расположен вентилятор, включаемый программным способом при переходе на более низкую температуру.
КТ-500К/М2, КТ-500К/М2И, КТ-650К/М2, КТ-650К/М2И могут иметь дополнительный съемный охранный блок, выполненный в виде цилиндра высотой 120 мм и помещаемый на верхний охранный блок. Блок предназначен для выравнивания температурного поля по высоте при работе с ампулами с металлами для реализации реперных точек.
Калибраторы имеют набор каналов в термостатирующем блоке и блоке сравнения сменном для размещения рабочих средств измерений при их поверке (калибровке).
Измерители-регуляторы температуры прецизионные, обеспечивающие задание и поддержание температуры, являются микропроцессорными приборами с возможностью перепрограммирования. Они имеют, в зависимости от конструктивного исполнения калибраторов, один, два или три канала регулирования, каждый со своим термометром и нагревателем.
В качестве термометра в канале регулирования температуры основного блока калибраторов (кроме КТ-900К, КТ-1100К) используется термопреобразователь сопротивления платиновый.
В качестве термометра в канале регулирования температуры основного блока КТ-900К, КТ-1100К используется преобразователь термоэлектрический с НСХ типа «N».
Пломбировка корпуса калибраторов не предусмотрена.
Знак утверждения типа наносится на переднюю панель корпуса КТ-150К, КТ-200К, КТ-500К, КТ-650К, КТ-680К, КТ-900К, КТ-1100К методом лазерной гравировки; на поликарбонатную пленку, наклеиваемую на переднюю панель корпуса КТ-110, КТ-500, KT-500L, КТ-650, КТ-УРНТ-01 способом шелкографии; на маркировочную табличку, прикрепленную к корпусу калибраторов, термотрансферным способом.
Заводской номер в виде цифрового кода, состоящего из арабских цифр или арабских цифр и букв латинского алфавита и соединительного знака (дефис), наносится на маркировочную табличку, прикрепленную к корпусу калибраторов, термотрансферным способом.
Конструкция калибраторов не предусматривает нанесение на корпус знака поверки.

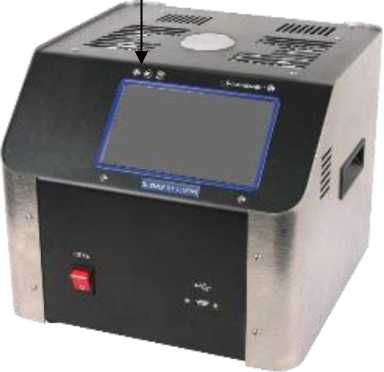

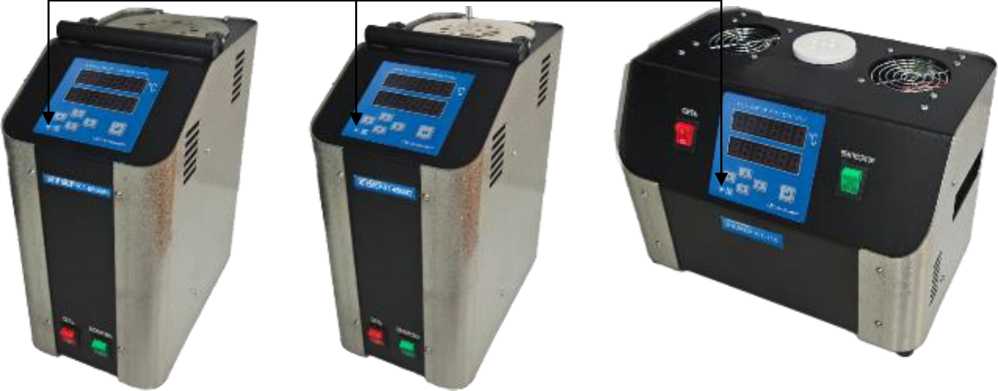

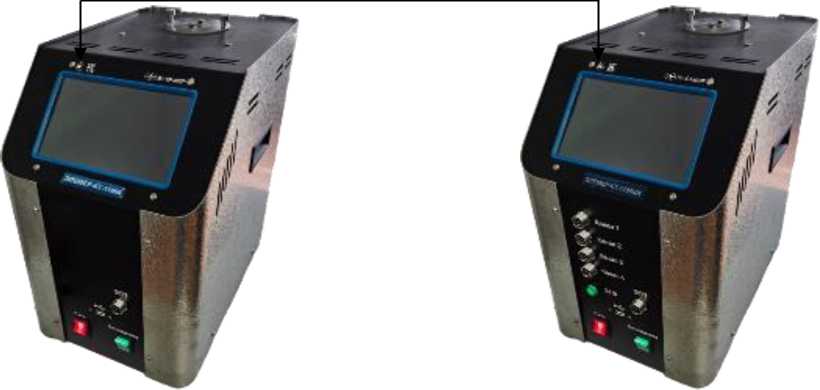

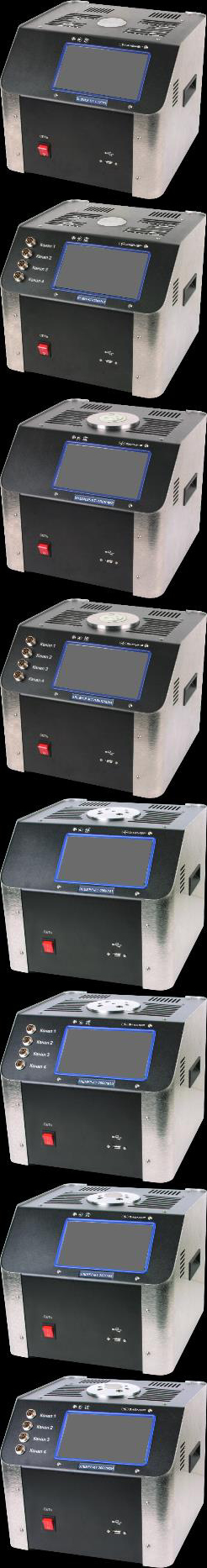

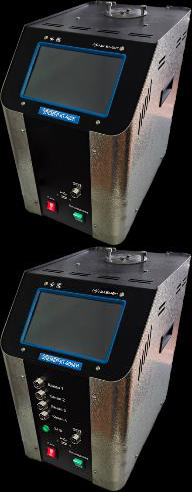

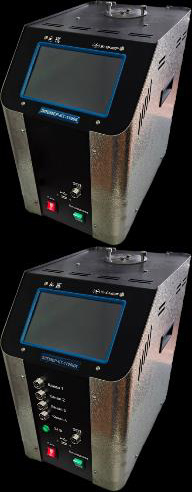

Фотографии общего вида калибраторов с указанием мест нанесения знака утверждения типа и заводского номера представлены на рисунках 1, 2.
Место нанесения знака утверждения типа

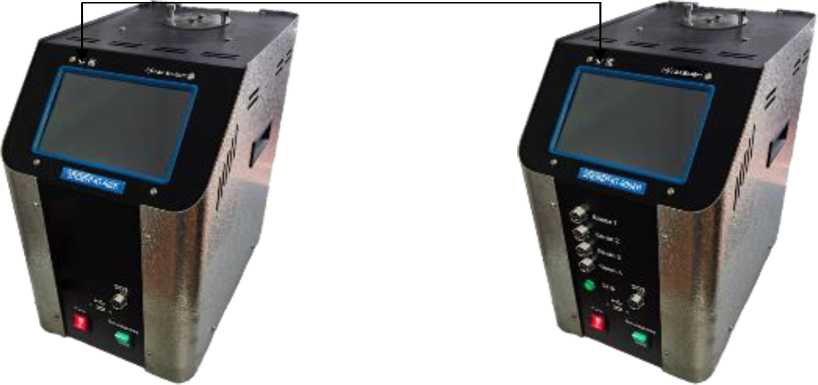

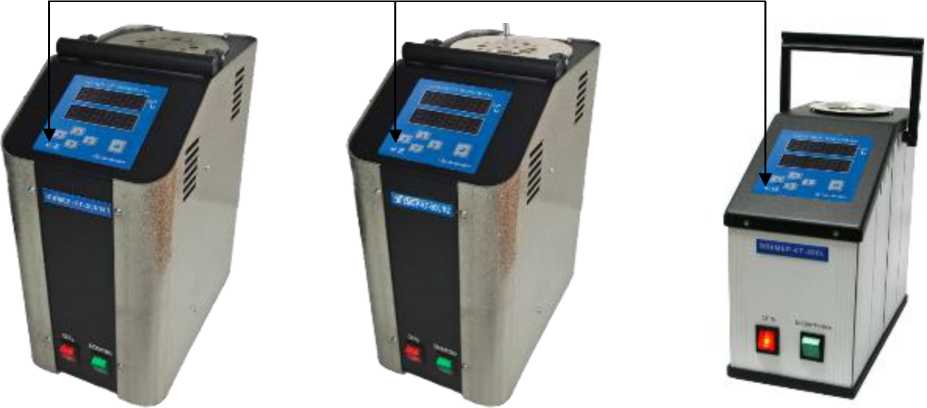

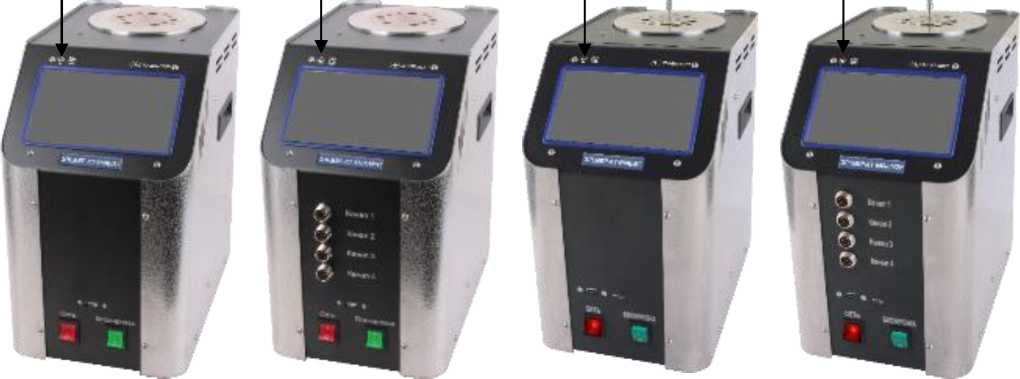

ЭЛЕМЕР-КТ- 150К/М1
ЭЛЕМЕР-КТ-150К/М1И

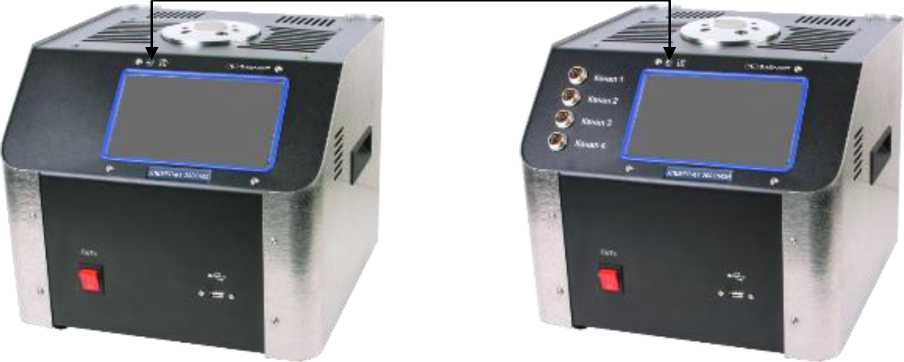

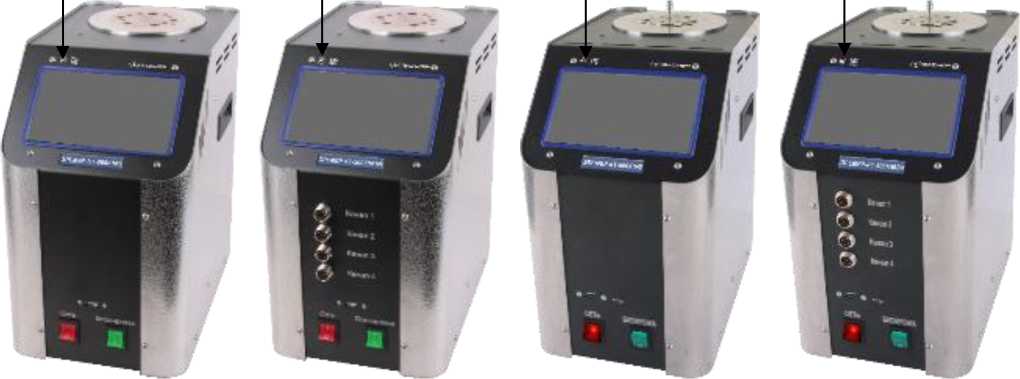

Место нанесения знака утверждения типа

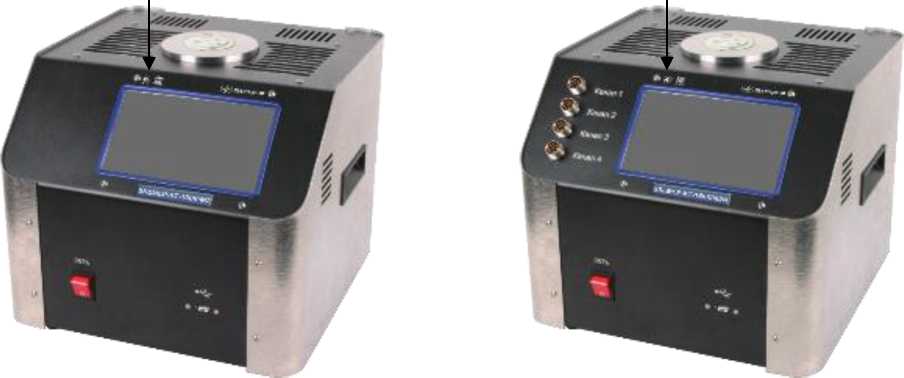

ЭЛЕМЕР-КТ-150К/М2
ЭЛЕМЕР-КТ- 150К/М2И
Место нанесения знака утверждения типа

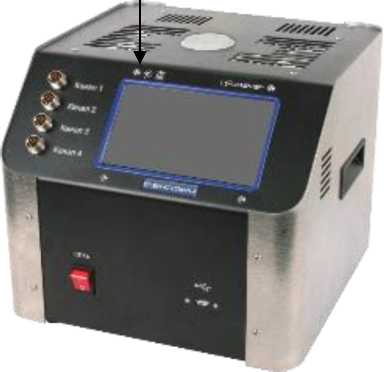

ЭЛЕМЕР-КТ-200К/М1
ЭЛЕМЕР-КТ-200К/М1И

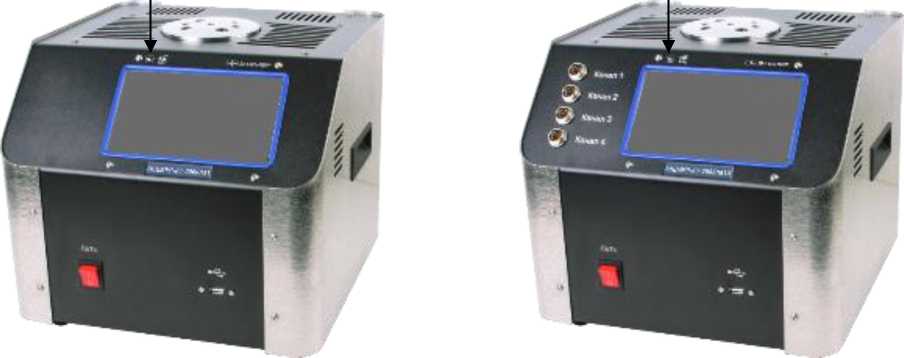

Место нанесения знака утверждения типа
ЭЛЕМЕР-КТ-200К/М2 ЭЛЕМЕР-КТ-200К/М2И
Место нанесения знака утверждения типа
ЭЛЕМЕР-КТ-500К/М1 ЭЛЕМЕР-КТ-500К/М1И ЭЛЕМЕР-КТ-500К/М2 ЭЛЕМЕР-КТ-500К/М2И
Место нанесения знака утверждения типа
ЭЛЕМЕР-КТ-650К/М1 ЭЛЕМЕР-КТ-650К/М1И ЭЛЕМЕР-КТ-650К/М2 ЭЛЕМЕР-КТ-650К/М2И

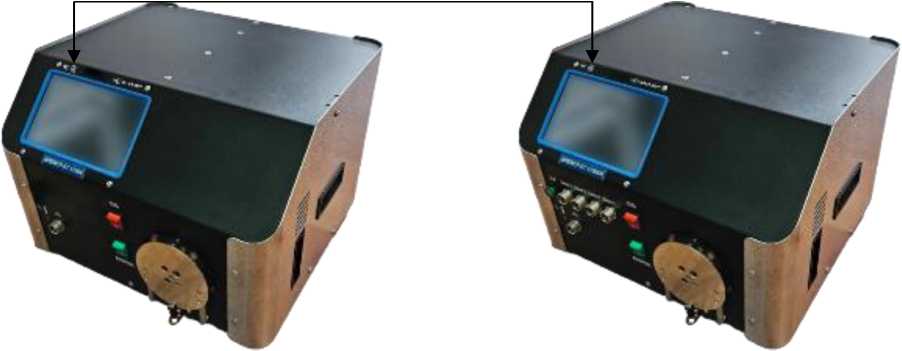

Место нанесения знака утверждения типа
ЭЛЕМЕР-КТ-900К ЭЛЕМЕР-КТ-900КИ
(вертикальное исполнение корпуса)

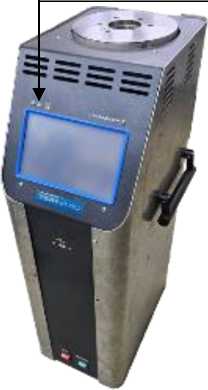

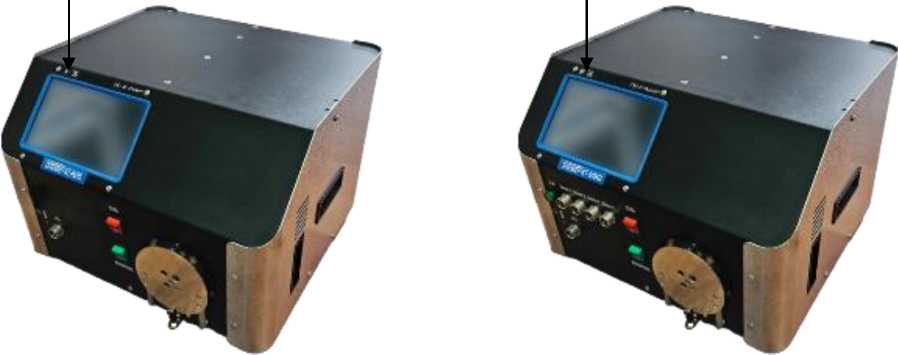

Место нанесения знака утверждения типа
ЭЛЕМЕР-КТ-900К ЭЛЕМЕР-КТ-900КИ
(горизонтальное исполнение корпуса)
Место нанесения знака утверждения типа
ЭЛЕМЕР-КТ- 1100К ЭЛЕМЕР-КТ- 1100КИ
(вертикальное исполнение корпуса)
Место нанесения знака утверждения типа
ЭЛЕМЕР-КТ-1100К
ЭЛЕМЕР-КТ-1100КИ
(горизонтальное исполнение корпуса)
Место нанесения знака утверждения типа
ЭЛЕМЕР-КТ-500/М1
ЭЛЕМЕР-КТ-500/М2
ЭЛЕМЕР-KT^OOL
Место нанесения знака утверждения типа
ЭЛЕМЕР-КТ-650/М1
ЭЛЕМЕР-КТ-650/М2
ЭЛЕМЕР-КТ-110
ЭЛЕМЕР-КТ-680К
Место нанесения знака утверждения типа

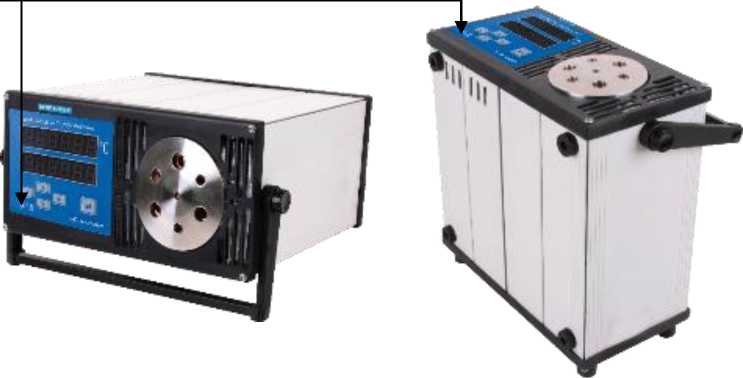

ЭЛЕМЕР-КТ-УРНТ-01 (горизонтальное положение) (вертикальное положение)
Рисунок 1 - Общий вид калибраторов с указанием мест нанесения знака утверждения типа
Место нанесения
знака утверждения типа
Рисунок 2 - Место нанесения знака утверждения типа и заводского номера
Программное обеспечение
В калибраторах предусмотрено встроенное и внешнее программное обеспечение (далее - ПО).
Программное обеспечение, встроенное в микропроцессорный модуль калибраторов и в ИМКТ (для КТ-150К/М1И, КТ-150К/М2И, КТ-200К/М1И, КТ-200К/М2И, КТ-500К/М1И, КТ-500К/М2И, КТ-650К/М1И, КТ-650К/М2И, КТ-900КИ, КТ-1100КИ) включает метрологически значимую часть, которая является фиксированной и может быть изменена только на предприятии-изготовителе.
Уровень защиты встроенного ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» согласно Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Внешнее ПО предназначено для взаимодействия калибраторов с ПК и не оказывает влияния на метрологические характеристики калибраторов. Внешнее ПО служит для конфигурирования, осуществления пользователем градуировки, калибровки, поверки, получения данных измерения в процессе эксплуатации калибраторов, расчета расширенной неопределенности калибровки и поверки. Конфигурирование включает в себя установку параметров связи калибраторов с компьютером. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии калибраторов.
Идентификационные данные внутреннего ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные внутреннего ПО
|
Идентификационные данные |
Значение | ||
|
КТ-150К/М1И, КТ-150К/М2И, КТ-200К/М1И, КТ-200К/М2И, КТ-500К/М1И, КТ-500К/М2И, КТ-650К/М1И, КТ-650К/М2И, КТ-900КИ, КТ-1100КИ |
КТ-150К/М1, КТ-150К/М2, КТ-200К/М1, КТ-200К/М2, КТ-500К/М1, КТ-500К/М2, КТ-650К/М1, КТ-650К/М2, КТ-680К, КТ-900К, КТ-1100К |
КТ-110, КТ-500/М1, КТ-500/М2, КТ-500Ц КТ-650/М1, КТ-650/М2, КТ-УРНТ-01 | |
|
Идентификационное наименование ПО |
ELEMER-KT ASPTKT_KT ИМКТ |
ELEMER-KT ASPTKT_KT |
ASPTKT_KT |
|
Номер версии (идентификационный номер) ПО |
1.ХХ1) 3.ХХХ1) 3.ХХ1) |
1.ХХ1) 3.ХХХ1) |
3.ХХХ1) |
|
Цифровой идентификатор ПО |
_ | ||
1) «Х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО.
В идентификационном наименовании встроенного программного обеспечения фиксированные цифры отвечают за метрологически значимую часть и являются неизменными.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведения температуры |
приведен в таблице 3 |
|
Воспроизводимая КТ-УРНТ-01 температура |
приведена в таблице 4 |
|
Доверительные границы абсолютной погрешности воспроизведения температуры при доверительной вероятности 0,95, пределы допускаемой абсолютной погрешности воспроизведения температуры в термостатирующем блоке |
приведены в таблицах 3, 4 |
|
Нестабильность поддержания температуры за 30 мин |
приведена в таблице 5 |
|
Неравномерность температурного поля |
приведена в таблице 6 |
|
Разность температуры в каналах одного диаметра |
приведена в таблице 7 |
Таблица 3 - Диапазон воспроизведения температуры, доверительные границы абсолютной погрешности воспроизведения температуры при доверительной вероятности 0,95, пределы допускаемой абсолютной погрешности воспроизведения температуры_____________________
|
Калибратор |
Диапазон воспроизведения температуры, °C1) |
Доверительные границы абсолютной погрешности воспроизведения температуры при доверительной вероятности 0,95, °C в термостатирующем блоке |
Пределы допускаемой абсолютной погрешности воспроизведения температуры, °C в термостатирующем блоке |
|
КТ-150К/М1, КТ-150К/М1И |
от -541) до +150 |
±(0,04+3^10-<|t|) |
±(0,02+2^10-<|t|) |
|
КТ-150К/М2, КТ-150К/М2И |
±(0,04+6^10-4qt|) | ||
|
КТ-200К/М1, КТ-200К/М1И |
от -101) до +200 |
±(0,04+5^10-<|t|) | |
|
КТ-200К/М2, КТ-200К/М2И |
±(0,05+6^10-4qt|) | ||
|
КТ-500К/М1, КТ-500К/М1И, КТ-500К/М2, КТ-500К/М2И |
от +282) до +500 |
±(0,04+3,5-10’4-t) |
±(0,03+1,5^10-4Ч) |
|
КТ-650К/М1, КТ-650К/М1И, КТ-650К/М2, КТ-650К/М2И |
от +282) до +650 | ||
|
КТ-680К |
от +282) до +680 |
±(0,04+540-4) |
±(0,03+1,5^10-4Ч) |
|
КТ-900К, КТ-900КИ |
от +100 до +900 |
±(0,25+840-<t) |
±(0,2+3^10-4Ч) |
|
КТ-1100К, КТ-1100КИ |
от +100 до +1100 | ||
|
КТ-110 |
от -301) до +110 от -403) до +110 |
±(0,04+3^10-<|t|) |
±(0,02+2^10-<|t|) |
|
КТ-500/М1, КТ-500/М2, КТ-500Ь |
от +282) до + 500 |
±(0,04+3,540-4) |
±(0,03+1,5^10-4Ч) |
|
КТ-650/М1, КТ-650/М2 |
от +282) до + 650 |
1) При температуре окружающего воздуха плюс 20 °С.
2) При температуре окружающего воздуха не выше плюс 23 °С.
3) При водяном охлаждении.
t - воспроизводимое значение температуры.
Таблица 4 - Воспроизводимая КТ-УРНТ-01 температура, доверительные границы абсолютной погрешности воспроизведения температуры при доверительной вероятности 0,95, пределы допускаемой абсолютной погрешности воспроизведения температуры
|
Калибратор |
Воспроизводимая температура, °C |
Доверительные границы абсолютной погрешности воспроизведения температуры при доверительной вероятности 0,95, °C |
Пределы допускаемой абсолютной погрешности воспроизведения температуры, °C |
|
КТ-УРНТ-01 |
0 |
±0,04 |
±0,02 |
Таблица 5 - Нестабильность поддержания температуры
|
Калибратор |
Нестабильность поддержания температуры за 30 мин, °С, не более | |
|
в термостатирующем блоке |
в блоке сравнения сменном | |
|
КТ-150К/М1, КТ-150К/М1И |
±0,01 |
_ |
|
КТ-150К/М2, КТ-150К/М2И |
±0,005 | |
|
КТ-200К/М1, КТ-200К/М1И |
_ | |
|
КТ-200К/М2, КТ-200К/М2И |
±0,005 | |
|
КТ-500К/М1, КТ-500К/М1И |
±(0,01+3^10-5Ч) |
_ |
|
КТ-500К/М2, КТ-500К/М2И |
±(0,005+240-Ч) | |
|
КТ-650К/М1, КТ-650К/М1И |
_ | |
|
КТ-650К/М2, КТ-650К/М2И |
±(0,005+240-Ч) | |
|
КТ-680К | ||
|
КТ-900К, КТ-900КИ, КТ-1100К, КТ-1100КИ |
±0,1 |
_ |
|
КТ-110 |
±0,01 |
_ |
|
КТ-500/М1, KT-500L, КТ-650/М1 |
±(0,01+3^10-5Ч) |
_ |
|
КТ-500/М2, КТ-650/М2 |
±(0,005+240-Ч) | |
|
КТ-УРНТ-01 |
±0,01 |
_ |
Таблица 6 - Неравномерность температурного поля по высоте рабочей зоны
|
Калибратор |
Высота рабочей зоны от дна канала, мм |
Неравномерность температурного поля по высоте рабочей зоны канала, °С, не более | |
|
в термостатирующем блоке |
в блоке сравнения сменном | ||
|
КТ-150К/М1, КТ-150К/М1И |
от 0 до 60 |
±(0,01+2,5^10-4qt|) |
_ |
|
КТ-150К/М2, КТ-150К/М2И |
±(0,025+3^10-4Jt|) |
±(0,015+340-4Jt|) | |
|
КТ-200К/М1, КТ-200К/М1И |
±(0,02+3^10-<|t|) |
_ | |
|
КТ-200К/М2, КТ-200К/М2И |
±(0,025+3^10-4Jt|) |
±(0,03+4^10-4qt|) | |
|
КТ-500К/М1, КТ-500К/М1И |
от 0 до 80 |
±(0,01+1,540-Ч) |
_ |
|
КТ-650К/М1, КТ-650К/М1И | |||
|
КТ-500К/М2, КТ-500К/М2И, КТ-650К/М2, КТ-650К/М2И с индексом заказа А В |
от 0 до 80 от 0 до 601) |
±(0,01+1,540-Ч) ±(0,01+1,5^10-<t) |
±(0,01+Г10-4Ч) ±(0,01+3,5^10-4Ч) |
|
КТ-680К |
от 0 до 120 |
±(0,01+140-Ч) |
±(0,01+2^10-44) |
|
КТ-900К, КТ-900КИ, КТ-1100К, КТ-1100КИ |
от 0 до 60 |
±(0,05+2^10-<t) |
_ |
|
КТ-110 |
от 0 до 40 |
±(0,01+2^10-4qt|) |
_ |
|
КТ-500/М1, KT-500L |
от 0 до 60 |
±(0,01+1,5-10’4-t) |
_ |
|
КТ-500/М2 |
±(0,01+3,5^10-4Ч) | ||
|
КТ-650/М1 |
_ | ||
|
КТ-650/М2 |
±(0,01+3,5^10-4Ч) | ||
|
КТ-УРНТ-01 |
±0,02 |
_ | |
1) Рабочая зона канала в блоке сравнения сменном для индекса заказа В.
Таблица 7 - Разность температуры в каналах одного диаметра
|
Калибратор |
Разность температуры в каналах одного диаметра, °С, не более | |
|
в каналах термостатирующего блока |
в каналах сменного блока сравнения | |
|
КТ-150К/М1, КТ-150К/М1И |
±(0,01+1^10-<|t|) |
_ |
|
КТ-150К/М2, КТ-150К/М2И |
±(0,02+3^10-4Jt|) |
±(0,01+1^10-4qt|) |
|
КТ-200К/М1, КТ-200К/М1И |
±(0,015+2-10’4- |t|) |
_ |
|
КТ-200К/М2, КТ-200К/М2И |
±(0,025+4-10-4-|t|) |
±(0,01+1^10-4qt|) |
|
КТ-500К/М1, КТ-500К/М1И |
±(0,01+240-Ч) |
_ |
|
КТ-650К/М1, КТ-650К/М1И | ||
|
КТ-500К/М2, КТ-500К/М2И |
±(0,01+1^10-<t) | |
|
КТ-650К/М2, КТ-650К/М2И | ||
|
КТ-500/М1, KT-500L, КТ-650/М1 |
_ | |
|
КТ-500/М2, КТ-650/М2 |
±(0,01+1^10-<t) | |
|
КТ-680К |
±(0,01+440-Ч) |
±(0,01+6-10-5-t) |
|
КТ-900К, КТ-900КИ, КТ-1100К, КТ-1100КИ |
±(0,05+3^10-4Ч) |
_ |
|
КТ-110 |
±(0,005+1-10-4• |t|) |
_ |
|
КТ-УРНТ-01 |
±0,015 |
_ |
Таблица 8 - Метрологические характеристики ИМКТ КТ-150К/М1И, КТ-150К/М2И, КТ-200К/М1И, КТ-200К/М2И, КТ-500К/М1И, КТ-500К/М2И, КТ-650К/М1И, КТ-650К/М2И, КТ-900КИ, КТ-1100КИ
|
Измеряе мая величина |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности измерений1) |
Тип НСХ первичного преобразова теля |
В соответств ии с ГОСТ | |
|
КТ-150К/М1И, КТ-150К/М2И, КТ-200К/М1И, КТ-200К/М2И, КТ-500К/М1И, КТ-500К/М2И, КТ-650К/М1И, КТ-650К/М2И |
КТ-900КИ, КТ-1100КИ | ||||
|
Температ ура |
от -50 °С до 0 °С включ. |
±0,01 |
t5 °С |
10М, 50М, 100М |
6651-2009 |
|
св. 0 °С до +200 °С |
±(7-10-54+0,015) °С | ||||
|
от -200 °С до 0 °С включ. |
±0,015 °С |
10П, 50П, 100П, 500П, 1000П, Pt10, Pt50, Pt100, Pt500, Pt1000 | |||
|
св. 0 °С до +600 °С |
±(7-10-54+0,015) °С |
10П, 50П, 100П, 500П, Pt10, Pt50, Pt100, Pt500 | |||
|
от 0 °С до +250 °С |
±(7-10-54+0,015) °С |
1000П, Pt1000 | |||
|
Измеряе мая величина |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности измерений1) |
Тип НСХ первичного преобразова теля |
В соответств ии с ГОСТ | |
|
КТ-150К/М1И, КТ-150К/М2И, КТ-200К/М1И, КТ-200К/М2И, КТ-500К/М1И, КТ-500К/М2И, КТ-650К/М1И, КТ-650К/М2И |
КТ-900КИ, КТ-1100КИ | ||||
|
Температ ура |
от -50 °С до +250 °С включ. |
±0,5 °С |
±0,7 °С |
S, R |
Р 8.585 2001 |
|
св. +250 °С до +1768,1 °С |
±0,3 °С |
±0,4 °С | |||
|
от +250 °С до +700 °С включ. |
±0,8 °С |
±1 °С |
B | ||
|
св. +700 °С до +1820 °С |
±0,3 °С |
±0,4 °С | |||
|
от -200 °С до 0 °С включ. |
±0,1 °С |
±0,2 °С |
L | ||
|
св. 0 °С до +800 °С |
±0,1 °С |
±0,1 °С | |||
|
от -200 °С до 0 °С включ. |
±0,1 °С |
±0,2 °С |
E | ||
|
св. 0 °С до +1000 °С |
±0,1 °С |
±0,15 °С | |||
|
от -200 °С до 0 °С включ. |
±0,15 °С |
±0,2 °С |
K | ||
|
св. 0 °С до +500 °С включ. |
±0,1 |
°С | |||
|
св. +500 °С до +1372 °С |
±0,1 °С |
±0,2 °С | |||
|
от -200 °С до 0 °С включ. |
±0,25 °С |
±0,4 °С |
N | ||
|
св. 0 °С до +600 °С включ. |
±0,1 °С |
±0,15 °С | |||
|
св. +600 °С до +1300 °С |
±0,15 °С |
±0,2 °С | |||
|
от -200 °С до 0 °С включ. |
±0,15 °С |
±0,2 °С |
T | ||
|
св. 0 °С до +400 °С |
±0,1 |
°С | |||
|
от -210 °С до 0 °С включ. |
±0,15 °С |
±0,2 °С |
J | ||
|
св. 0 °С до +760 °С включ. |
±0,1 |
°С | |||
|
св. +760 °С до +1200 °С |
±0,1 °С |
±0,15 °С | |||
|
от -200 °С до +100 °С |
±0,15 °С |
±0,2 °С |
M | ||
|
от 0 °С до +2500 °С |
±0,5 °С |
±0,8 °С |
A-1 | ||
|
от 0 °С до +1800 °С |
±0,3 °С |
±0,4 °С |
A-2, A-3 | ||
|
Ток |
от 0 до 25 мА |
±(5-10-5-I+1) мкА |
с унифициро ванным выходным сигналом |
26.011-80 | |
|
Напряже ние |
от -100 до 100 мВ |
±(5-10-5-|U|+2) мкВ |
±(7-10-5-|U|+3) мкВ |
_ |
_ |
|
Сопротив ление |
от 0 до 10 Ом включ.2) |
±6-10-4 Ом |
_ | ||
|
св. 10 до 400 Ом2) |
±6-10-5-R Ом | ||||
|
от 0 до 100 Ом включ.3) |
+6-10-3 Ом | ||||
|
св. 100 до 2000 Ом3) |
±6-10-5-R Ом | ||||
Таблица 9 - Основные метрологические характеристики МИЭ КТ-900К, КТ-1100К
|
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности измерений |
Тип НСХ первичного преобразователя |
В соответствии с ГОСТ |
|
Температура |
от 0 °С до +600 °С |
±(2,5-10’54+0,008) °С |
100П, Pt100 |
6651-2009, Р 51233-98 |
|
от 0 °С до +1800°С |
±0,2 °С |
S |
Р 8.585-2001, Р 52314-2005 | |
|
от 0 °С до +1300°С |
±0,1 °С |
N | ||
|
Напряжение |
от 0 до 50 мВ |
±(5-10-5-U+1) мкВ |
_ |
_ |
|
Сопротивление |
от 100 до 300 Ом |
±3-10-5-R Ом |
_ |
_ |
Таблица 10 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры |
приведены в таблице 14 |
|
Масса |
приведена в таблице 14 |
|
Потребляемая мощность, В^А, не более для КТ-150К, КТ-200К, КТ-110, КТ-УРНТ-01 для КТ-500К, КТ-650К, КТ-680К, КТ-500, КТ-500Ц КТ-650 - в режиме нагрева - в рабочем режиме для КТ-900К, КТ-1100К - в режиме нагрева - в рабочем режиме |
300 2500 1000 1000 800 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
230±23 50±1 (60±1) |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре +30 °С, %, не более - атмосферное давление, кПа |
от +10 до +35 75 от 84,0 до 106,7 |
Таблица 11 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
15000 |
|
Средний срок службы, лет, не менее |
5 |
Таблица 12 - Габаритные размеры и масса
|
Калибратор |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
|
длина |
ширина |
высота | ||
|
КТ-150К |
360 |
330 |
290 |
16 |
|
КТ-200К |
360 |
330 |
290 |
20 |
|
КТ-500К |
380 |
220 |
370 |
24 |
|
КТ-650К |
380 |
220 |
400 |
24 |
|
КТ-680К |
360 |
255 |
690 |
39 |
|
КТ-900К, КТ-1100К |
400 |
2601) 4002) |
3901) 2502) |
18 |
|
КТ-500 |
317 |
183 |
380 |
22 |
|
КТ-5001, |
275 |
165 |
280 |
8,5 |
|
Калибратор |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
|
длина |
ширина |
высота | ||
|
КТ-650 |
317 |
183 |
380 |
22 |
|
КТ-110 |
250 |
290 |
295 |
8 |
|
КТ-УРНТ-01 |
316 |
187 |
289 |
13 |
1) Для вертикального исполнения корпуса.
2) Для горизонтального исполнения корпуса
Знак утверждения типа
наносится на переднюю панель корпуса КТ-150К, КТ-200К, КТ-500К, КТ-650К, КТ-680К, КТ-900К, КТ-1100К методом лазерной гравировки; на поликарбонатную пленку, наклеиваемую на переднюю панель корпуса КТ-110, КТ-500, KT-500L, КТ-650, КТ-УРНТ, способом шелкографии; на маркировочную табличку, прикрепленную к корпусу калибраторов, термотрансферным способом, на титульные листы паспортов - типографским способом.
Комплектность
Таблица 13 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Калибратор температуры ЭЛЕМЕР-КТ1) |
НКГЖ.408749.010 |
1 шт. |
|
Блок сравнения сменный2) |
_ |
1 шт. |
|
Кабель сетевой |
_ |
1 шт. |
|
Кабель интерфейсный |
_ |
1 шт. |
|
Набор заглушек3) |
_ |
1 компл. |
|
Кабели соединительные |
_ |
1 компл. |
|
Flash-накопитель с программным обеспечением4) |
_ |
1 шт. |
|
Руководство оператора5) |
НКГЖ.00155-01 34 01 |
1 экз. |
|
Паспорт ЭЛЕМЕР-КТ-150К, ЭЛЕМЕР-КТ-200К ЭЛЕМЕР-КТ-500К, ЭЛЕМЕР-КТ-650К ЭЛЕМЕР-КТ-680К ЭЛЕМЕР-КТ-900К, ЭЛЕМЕР-КТ-1100К ЭЛЕМЕР-КТ-110, ЭЛЕМЕР-КТ-500, ЭЛЕМЕР-КТ-650 |
НКГЖ.405173.003-01ПС НКГЖ.408749.008ПС НКГЖ.408749.001ПС |
1 экз. |
|
ЭЛЕМЕР-КТ-УРНТ-01 |
НКГЖ.405175.001ПС | |
|
Примечания: 1) Исполнение калибратора температуры в соответствии с заказом. 2) Только для КТ-150К/М2, КТ-150К/М2И, КТ-200К/М2, КТ-200К/М2И, КТ-500К/М2, КТ-500К/М2И, КТ-650К/М2, КТ-650К/М2И, КТ-680К, КТ-500/М2, КТ-650/М2 (стандартный набор каналов). По отдельному заказу поставляется дополнительный блок сравнения. 3) Только для КТ-150К/М2, КТ-150К/М2И, КТ-200К/М2, КТ-200К/М2И, КТ-110, КТ-УРНТ-01. 4) По отдельному заказу поставляется ноутбук с установленным программным обеспечением. 5) Только для КТ-150К, КТ-200К, КТ-500К, КТ-650К, КТ-680К, КТ-900К, КТ-1100К | ||
Сведения о методах измерений
приведены в паспортах НКГЖ.405173.003-01ПС, НКГЖ.408749.008ПС, НКГЖ.408749.001ПС,
НКГЖ.405175.001ПС.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 29 января 2026 г. № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 года № 1520 «Об утверждении государственной поверочной схемы для средств измерений электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 года № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1х10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
НКГЖ.408749.010ТУ «Калибраторы температуры ЭЛЕМЕР-КТ. Технические условия».
