Системы фотовидеофиксации СПИН Периметр

Назначение

Системы фотовидеофиксации СПИН Периметр (далее по тексту - Системы) предназначены для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем ГЛОНАСС и GPS, определения на их основе координат местоположения в системе координат WGS-84 и хранения шкалы времени относительно национальной шкалы времени UTC(SU).

Описание

Принцип действия Систем основан на измерении времени прохождения сигнала одновременно от нескольких спутников глобальных навигационных спутниковых систем ГЛОНАСС/GPS до приёмной антенны и вычислении расстояний до спутников, положение которых известно с большой точностью. Принцип хранения шкалы времени Систем основан на непрерывном поддержании внутренней шкалы времени при помощи кварцевого генератора и её периодической синхронизации с национальной шкалой времени UTC(SU) каждые 5 минут.

Системы в общем случае состоят из видеодатчика, шкафа коммутационного, антенны GSM, антенны ГЛОННАСС/GPS. Количество видеодатчиков зависит от заказа, при этом минимальная конфигурация включает один видеодатчик, максимальная включает четыре видеодатчика.

Шкаф коммутационный состоит из блока управления с предустановленным программным обеспечением, коммутатора, LTE модема с GPS, источника питания, вспомогательного оборудования (автоматических выключателей, блоков защиты, реле контроля напряжения, реле сторожевого таймера, реле нагрева, греющего кабеля).

Системы предназначены для автоматического определения и фиксации нарушений с возможностью передачи следующих событий, в том числе административных правонарушений в соответствии с таблицей 2 ГОСТ Р 57144-2016 «Специальные технические средства, работающие в автоматическом режиме и имеющие функции фото- и киносъемки, видеозаписи, для обеспечения контроля за дорожным движением. Общие технические требования» (далее по тексту - ГОСТ Р 57144-2016) в облачный сервис:

- движение по полосе для маршрутных транспортных средств (в попутном направлении) или остановка на указанной полосе в нарушение Правил дорожного движения;

- выезд в нарушение Правил дорожного движения на полосу встречного движения;

- выезд на трамвайные пути встречного направления;

- движение во встречном направлении по дороге с односторонним движением;

- разворот, поворот налево, движение задним ходом в местах, где такие маневры запрещены;

- невыполнение требования Правил дорожного движения уступить дорогу пешеходам.

Также Системы позволяют осуществлять мониторинг потока транспортных средств в целях реализации функций по оперативному поиску транспортных средств, прошедших рубежи контроля, и поиску транспортных средств по базе данных розыска (Обозначение события С0 по ГОСТ Р 57144-2016).

Заводской номер Систем, однозначно идентифицирующий каждый экземпляр средства измерений, в виде цифрового обозначения, состоящего из арабских цифр, наносится методом типографской печати на маркировочные таблички Систем, которые наносятся метод наклейки на видеодатчик и в шкаф коммутационный.

Нанесение знака поверки на Системы не предусмотрено.

Пломбирование Систем предусмотрено и осуществляется саморазрушающимися наклейками. Блок управления в составе шкафа коммутационного системы пломбируется от несанкционированного доступа к накопителю. LTE модем с GPS в составе шкафа коммутационного системы пломбируется от несанкционированного доступа к сим-карте.

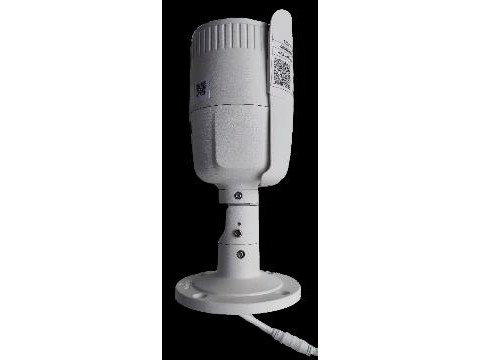

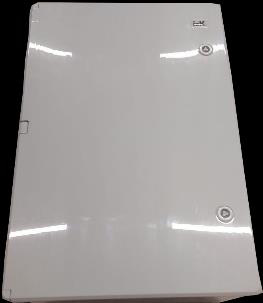

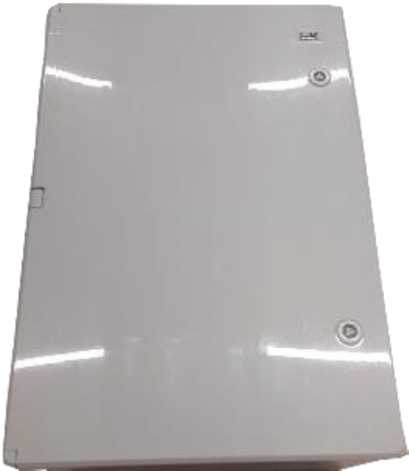

Общий вид шкафа коммутационного и видеодатчика, входящих в состав Систем, место расположения маркировочной таблички и заводского номера на видеодатчике приведены на рисунке 1.

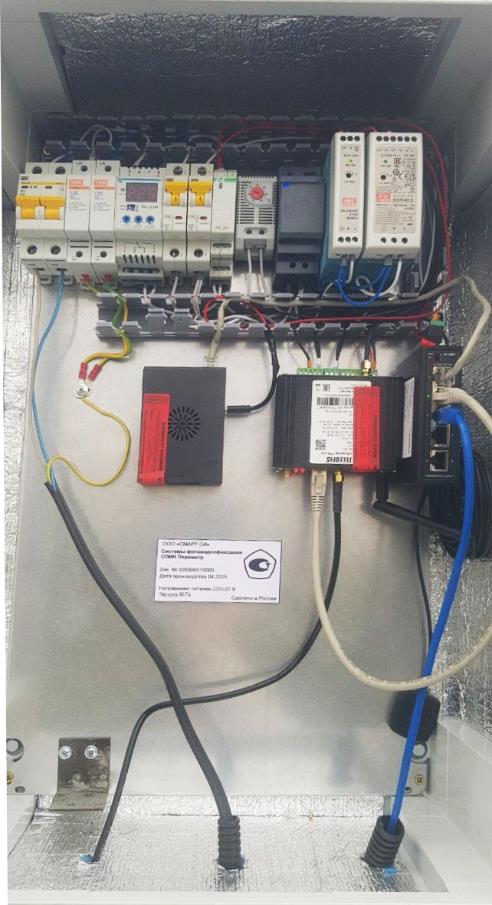

Места нанесения пломбировки, место расположения маркировочной таблички с указанием места нанесения заводского номера и знака утверждения типа в шкафу коммутационном приведены на рисунке 2.

Место

расположения маркировочной таблички

Место нанесения

заводского номера

Видеодатчик

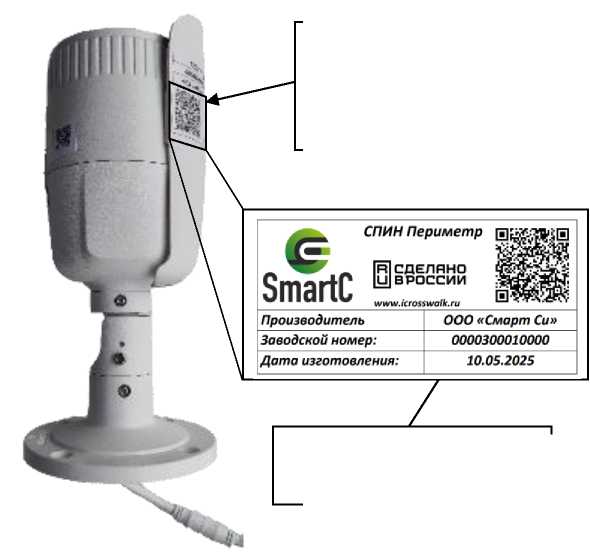

Рисунок 1 - Общий вид шкафа коммутационного и видеодатчика, входящих в состав Систем, место расположения маркировочной таблички и заводского номера на видеодатчике

Шкаф коммутационный

Место нанесения заводского номера

ооо «смарт сиг-

Системы фот onидоафмнеацни СПИН Перим/гр

зли № оапзоаоюапо

Дата пзпмлйпдртйа Г 4 7П75

Напри«чине гигвннн 220122 В / Частоте 50 Гц             / г,

/Сделано з Раосмн

Место нанесения знака утверждения типа

Места нанесения пломбировки

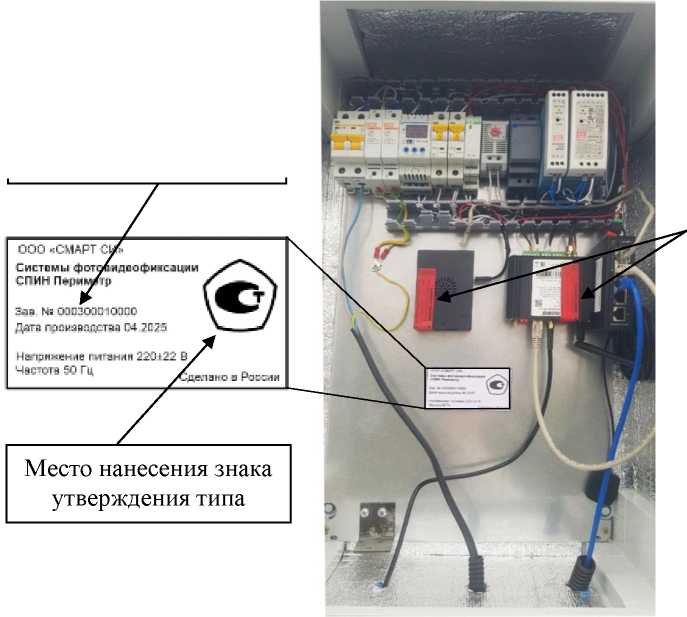

Рисунок 2 - Места нанесения пломбировки, место расположения маркировочной таблички с указанием места нанесения заводского номера и знака утверждения типа в шкафу коммутационном

Программное обеспечение

Программное обеспечение (далее по тексту - ПО) Систем имеет наименование «СПИН-Периметр» и содержит метрологически значимую часть «Telemetry.dll». Метрологически значимая часть ПО обеспечивает определение координат местоположения систем и синхронизации внутренней шкалы времени. Метрологические характеристики Систем нормированы с учетом влияния ПО.

Защита ПО от непреднамеренных и преднамеренных изменений реализуется путем ограничения доступа путями пломбирования блока управления и LTE модема с GPS и разграничением прав доступа при помощи пароля.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 -Технические характеристики

Знак утверждения типа

наносится на маркировочные таблички и на титульный лист руководства по эксплуатации методом типографской печати.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в 1.4 «Принцип работы системы» руководства

по эксплуатации 26.40.33.191-003-63395583-2025 РЭ.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Федерального агентства по техническому регулированию и метрологии от 07 июня 2024 г. № 1374 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений»;

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 12.42.1, 12.42.2);

ТУ 26.40.33.191 - 003 - 63395583 - 2025 «Системы фотовидеофиксации СПИН Периметр. Технические условия».
