Установки для регулировки и поверки счетчиков электрической энергии ELMA24CAL
| Номер в ГРСИ РФ: | 98382-26 |
|---|---|
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | Фирма "Applied Precision Ltd.", Словакия |
Установки для регулировки и поверки счетчиков электрической энергии ELMA24CAL (далее по тексту - установки) предназначены для воспроизведения и измерения напряжения и силы переменного тока, частоты переменного тока, угла фазового сдвига, активной, реактивной и полной мощности и используется в качестве эталона 2 разряда для поверки однофазных и трехфазных счетчиков электрической энергии класса точности 0,2S и менее точных.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98382-26 | |||||||||
| Наименование | Установки для регулировки и поверки счетчиков электрической энергии | |||||||||
| Модель | ELMA24CAL | |||||||||
| Приказы |
№813 от
27.04.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 8e0a67fe-9ba3-4e0a-ca24-658719f7061c | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Applied Precision Ltd., СЛОВАКИЯ, Stavitelska 1, 831 04 Bratislava
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1603-551-2025 ГСИ. Установки для регулировки и поверки счетчиков электрической энергии ELMA24CAL. Методика поверки.
(с 27.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98382-26: Описание типа
2026-98382-26.pdf
|
Скачать | 170.4 КБ | |
|
98382-26: Методика поверки
РТ-МП-1603-551-2025
2026-mp98382-26.pdf
|
Скачать | 2.9 MБ |
Описание типа
Назначение
Установки для регулировки и поверки счетчиков электрической энергии ELMA24CAL (далее по тексту - установки) предназначены для воспроизведения и измерения напряжения и силы переменного тока, частоты переменного тока, угла фазового сдвига, активной, реактивной и полной мощности и используется в качестве эталона 2 разряда для поверки однофазных и трехфазных счетчиков электрической энергии класса точности 0,2S и менее точных.
Описание
Конструктивно установки выполнены в специальной приборной стойке с присоединяемыми к ней стационарными или мобильными, выполненными в виде перекатных рам, посадочными местами для счетчиков. Установки представляют собой многофункциональное рабочее место и позволяет одновременно обрабатывать однофазные или трехфазные счетчики электрической энергии.
Принцип действия установок основан на формировании стабилизированных значений напряжения и силы переменного тока, угла фазового сдвига, частоты на выходе установки и измерения этих параметров для получения значений мощностей, используемых для регулировки и поверки счетчиков электрической энергии.
К настоящему типу средства измерений относятся установки с заводскими номерами 2083050229 и 2083050230.

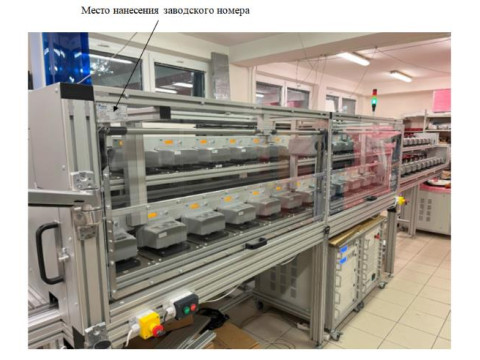

Общий вид установок представлен на рисунке 1.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен типографским способом на шильдик, наклеенный на переднюю панель установки в месте, указанном на рисунке 1.
Нанесение знака поверки на установку не предусмотрено.

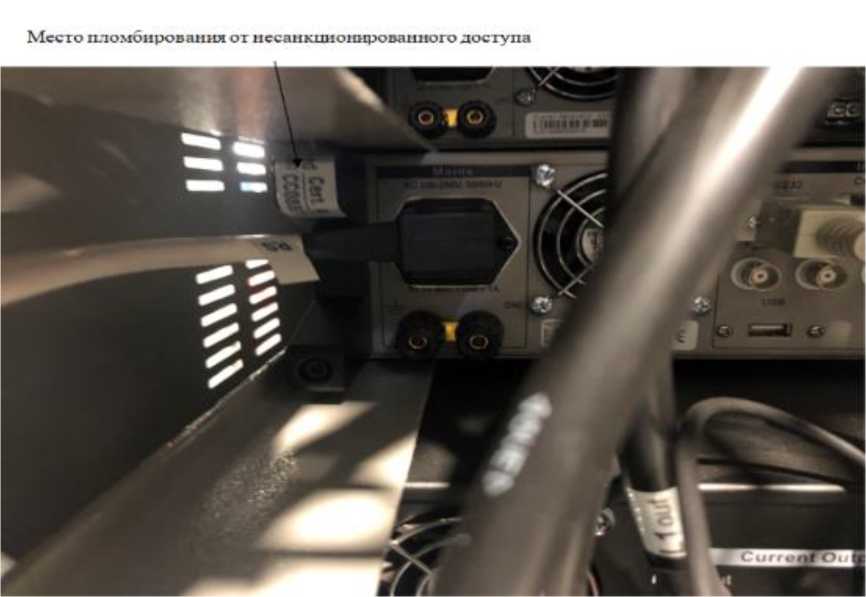

Защита от несанкционированного доступа к внутренним частям и элементам выполнена путем нанесения защитной пломбы в виде наклейки на заднюю панель корпуса эталонного счетчика RS 2330A и трехфазного генератора сигналов SG 2330B. Место пломбирования от несанкционированного доступа представлено на рисунке 2.
Место нанесения заводского номера

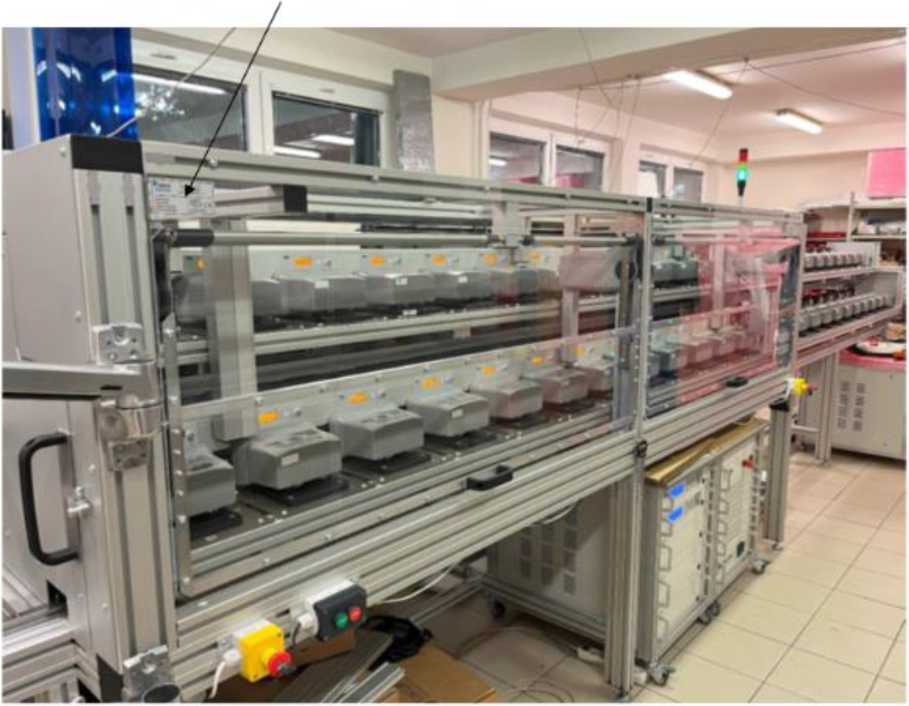

Рисунок 1 - Общий вид средства измерений
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
Управление режимами работы трехфазного генератора сигналов SG 2330B и эталонного счетчика RS 2330A, вывод информации на дисплей осуществляются посредством встроенного микроконтроллера с предустановленным программным обеспечением.
Конструкция установки исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
ПО трехфазного генератора сигналов SG 2330B |
ПО эталонного счетчика RS 2330A | |
|
Идентификационное наименование ПО |
Firmware SG |
Firmware RS |
|
Номер версии (идентификационный номер) ПО, не ниже |
9.62 |
9.29 |
|
Цифровой идентификатор ПО |
- |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон воспроизведений/измерений напряжения переменного тока, В |
от 30 до 300 |
|
Пределы допускаемой относительной погрешности воспроизведений напряжения переменного тока, % |
±0,2 |
|
Пределы допускаемой относительной погрешности измерений напряжения переменного тока, % |
±0,05 |
|
Диапазон воспроизведений/измерений силы переменного тока, А |
от 0,001 до 120 |
|
Пределы допускаемой относительной погрешности воспроизведений силы переменного тока, % |
±0,2 |
|
Пределы допускаемой относительной погрешности измерений силы переменного тока, % |
±0,05 |
|
Диапазон измерений угла фазового сдвига между напряжением и током первой гармоники |
от 0° до 360° |
|
Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между напряжением и током первой гармоники |
±0,03° |
|
Диапазон измерений частоты переменного тока, Гц |
от 40 до 70 |
|
Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц |
±0,005 |
|
Диапазон измерений активной мощности, Вт |
от 0,03 до 108000 |
|
Пределы допускаемой относительной погрешности измерений активной мощности при cosф=1, % |
±0,05 |
|
Диапазон измерений реактивной мощности, вар |
от 0,03 до 108000 |
Продолжение таблицы 2
|
1 |
2 |
|
Пределы допускаемой относительной погрешности измерений реактивной мощности при sinф=1, % |
±0,05 |
|
Диапазон измерений полной мощности, ВА |
от 0,03 до 108000 |
|
Пределы допускаемой относительной погрешности измерений полной мощности, % |
±0,05 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
230±23 50±2,5 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
9700х1000х20 00 |
|
Масса, кг, не более |
1900 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 84 до 106 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Установка для регулировки и поверки счетчиков электрической энергии |
ELMA24CAL |
1 шт. |
|
Блок управления питанием |
CU 2330В |
1 шт. |
|
Эталонный счетчик |
RS 2330А |
1 шт. |
|
Трехфазный генератор сигналов |
SG 2330B |
1 шт. |
|
Преобразователь уровня измерительных сигналов |
ST 1125B |
3 шт. |
|
Блок усилителей напряжения и тока фазы |
PU 4380A |
6 шт. |
|
Трехфазный блок сетевых предохранителей |
MU 1320B |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 2 «Программа управления ELMA» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 10.09.2025 № 1932 «Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц» (Приложения А, Б, В).
