Машины испытательные универсальные РГМ

Назначение

Машины испытательные универсальные РГМ (далее - машины) предназначены для измерений силы, перемещения и деформации при испытаниях образцов материалов, изделий и конструкций на растяжение, сжатие и изгиб.

Описание

Принцип действия машины основан на преобразовании гидравлическим цилиндром давления жидкости в нагрузку, прикладываемую к испытываемому образцу, за счет линейного перемещения поршня гидроцилиндра с подвижным захватом.

Машины состоят из силозадающего модуля с гидроприводом, дистанционного пульта управления, датчиков силы и перемещения, блока управления и сбора данных и электрогидравлического шкафа управления.

Силозадающий модуль представляет собой закрепленную на основании жесткую раму с двумя (четырьмя) колоннами и гидроцилиндром. Воздействие на испытуемый образец осуществляется за счет перемещения активного захвата, закрепленного на гидроцилиндре. Для удобства регулирования перемещения неподвижной траверсы предусмотрен пульт дистанционного управления.

Для различных испытаний машины могут быть оснащены приспособлениями для удержания, фиксации или захвата испытываемого образца.

Датчик силы измеряет нагрузку, создаваемую гидроцилиндром, прикладываемую к испытываемому образцу. Машины комплектуются одним или несколькими датчиками силы с различными диапазонами измерений, не превышающими верхний предел измерений силы машины, который указан на её раме.

Датчик перемещения установлен в силозадающем модуле и измеряет линейное перемещение активного захвата, соответствующее деформации образца под воздействием приложенной нагрузки.

Дополнительно диапазон измерений перемещений (деформаций) образцов обеспечивается измерителями перемещений (деформаций) оптическими и навесными утвержденного типа рег. № 91536-24, № 91395-24 и № 87716-22. Измерители могут быть интегрированы в силозадающий модуль машин.

Сигналы с датчиков силы и перемещения поступают в блок управления и сбора данных. Блок управления и сбора данных представляет собой контроллер и персональный компьютер (далее по тексту - ПК) с программным обеспечением (далее - ПО) (в зависимости от модификации машины).

Электрогидравлический шкаф защищает машину от перегрузок, обеспечивает надежность ее работы, контроль над распределением питания.

Для увеличения функциональных задач возможна установка дополнительного оборудования для испытаний образцов в различных условиях (термокриокамеры, высокотемпературные электропечи), защитными экранами и ограждениями.

К настоящему типу средств измерений относятся машины испытательные универсальные РГМ выпускаемые в модификациях машин, которые различаются конструктивным исполнением, внешним видом, габаритными размерами и массой, метрологическими характеристиками, а также способами управления.

Структура обозначения машин:

РГМ. А -ХХХХ- В - С - D

где,

РГМ - обозначение типа машин;

А - конструктивное исполнение машин:

I - вертикальное расположение машины, одна рабочая зона;

без обозначения - вертикальное расположение машины, две рабочие зоны;

Г - горизонтальное расположение машины;

ХХХХ - верхний предел диапазона измерений силы (нагрузки) в кН, принимающий значения: 50; 100; 250; 300; 500; 600; 800; 1000; 1200; 1500; 2000; 2500; 3000; 4000; 5000;

В - способ управления машиной:

А - автоматическое управление и обработка данных на ПК;

М - ручное управление и обработка данных на ПК;

С - пределы допускаемой относительной погрешности измерений силы (нагрузки), принимающий значения: 0,5 (±0,5 %), 1 (±1 %);

D - нижний предел диапазона измерений силы (нагрузки), % от верхнего предела датчика с наименьшим верхним пределом, входящего в состав машины, принимающий значения: 0,5; 1; 2.

Корпус машин может окрашиваться в цвета по заказу заказчика, которые могут отличаться от цвета, изображенного на рисунках 1 - 8.

Общий вид машин приведен на рисунках 1 - 8.

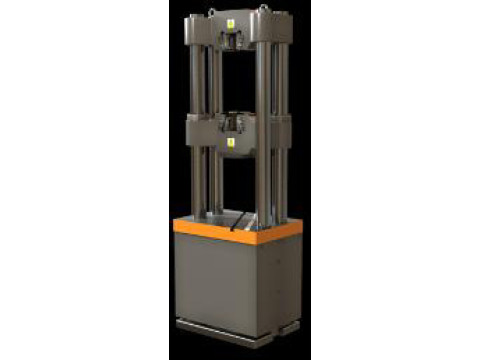

Рисунок 1 - Общий вид машины вертикальной, двухколонной, с двумя рабочими зонами испытательной универсальной РГМ-ХХХХ-В-C-D

Рисунок 2 - Общий вид машины вертикальной, четырехколонной, с двумя рабочими зонами испытательной универсальной РГМ-XXXX-B-C-D

Рисунок 3 - Общий вид машины вертикальной, четырехколонной, с двумя рабочими зонами,

с верхним расположением гидроцилиндра испытательной универсальной РГМ-XXXX-B-C-D

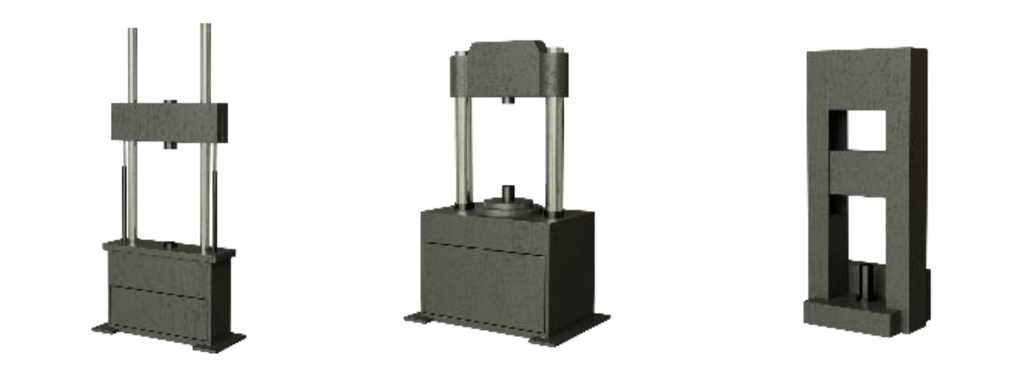

Рисунок 4 - Общий вид машин вертикальных, двухколонных, с одной рабочей зоной испытательные универсальные РГМ.1 -XXXX-B-C-D

Рисунок 5 - Общий вид машин вертикальных, двухколонных, с одной рабочей зоной, с верхним расположением гидроцилиндра испытательных универсальных РГМ. I-XXXX-B-C-D

Рисунок 6 - Общий вид машины вертикальной, четырехколонной, с одной рабочей зоной испытательной универсальной РГМ.1 -XXXX-B-C-D

Рисунок 7 - Общий вид машины вертикальной, четырехколонной, с одной рабочей зоной, с верхним расположением гидроцилиндра испытательной универсальной РГМ. I-XXXX-B-C-D

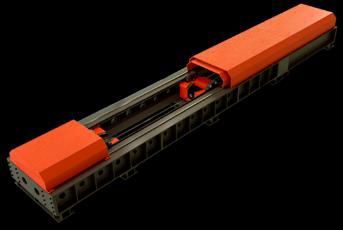

Рисунок 8 - Общий вид машины горизонтальной, двухколонной испытательной универсальной РГМ.Г -ХХХХ-B-C-D

Пломбировка машин не предусмотрена, доступ к внутренним частям машин обеспечивается специальным крепежом.

Заводской номер в числовом и буквенном формате наносится на маркировочную табличку методом гравировки или наклейки. Место нанесения маркировочной таблички на примере вертикальной, двухколонной, с двумя рабочими зонами испытательной универсальной машины РГМ-ХХХХ-B-C-D представлено на рисунке 9.

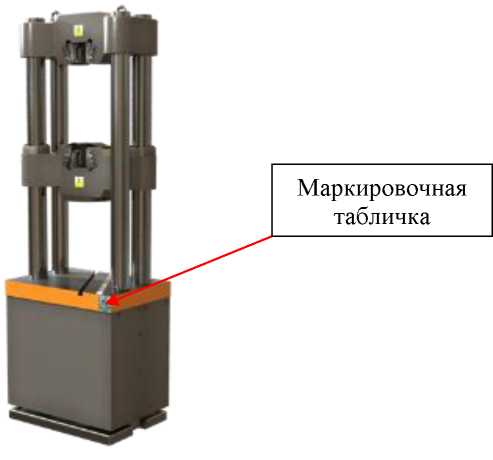

Рисунок 9 - Место нанесения маркировочной таблички на примере вертикальной, двухколонной, с двумя рабочими зонами испытательной универсальной машины

РГМ-ХХХХ-B-C-D

Обозначение мест нанесения знака утверждения типа и заводского номера на маркировочной табличке представлены на рисунке 10.

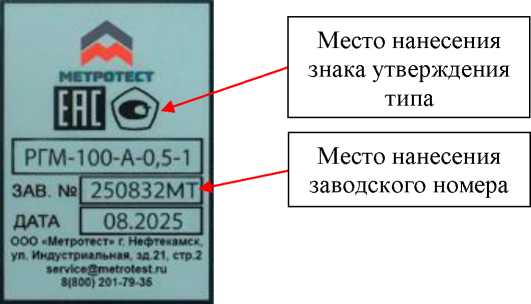

Рисунок 10 - Обозначение места нанесения знака утверждения типа и заводского номера

Нанесение знака поверки на машины не предусмотрено.

Программное обеспечение

Для работы с машинами используется метрологически значимое ПО «M-Test» для модификаций машин с ручным управлением и «M-Test АСУ» для модификаций машин с автоматическим управлением устанавливаемое на ПК. ПО разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки, отображения и хранения результатов измерений. Доступ к ПО ограничен паролями. Влияние ПО учтено при нормировании метрологических характеристик. Защита ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077 - 2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

аблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

Таблица 4 - Показатели надежности

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и на маркировочную табличку, закрепленную на силовой установке машины, методом гравировки или наклейки.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 9 «Порядок проведения испытаний» руководства по эксплуатации.

Нормативные документы

Государственная поверочная схема для средств измерений силы, утверждённая приказом Федерального агентства по техническому регулированию и метрологии № 2498 от 22 октября 2019 г.;

МРСЕ.441114.026ТУ «Машины испытательные универсальные РГМ. Технические условия».
