Источники питания постоянного тока двунаправленные IT-M3400 (далее по тексту -источники) предназначены для воспроизведений напряжения и силы постоянного тока, электрической мощности (в режиме источника питания постоянного тока), для установки силы постоянного тока за счет формирования сопротивления электрического тока (в режиме электронной нагрузки).
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98442-26 | |||||||||
| Действует | по 05.05.2031 | |||||||||
| Наименование | Источники питания постоянного тока двунаправленные | |||||||||
| Модель | IT-M3400 | |||||||||
| Модификации |
IT-M3412 IT-M3414 IT-M3422 IT-M3424 IT-M3432 IT-M3434 IT-M3413 IT-M3415 IT-M3423 IT-M3425 IT-M3433 IT-M3435 |
|||||||||
| Приказы |
№852 от
05.05.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 89fc1b92-245a-e042-95af-dae3c9df492f | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ITECH ELECTRONIC CO., LTD., КИТАЙ, Building 1, №108, XiShanqiao Nanlu, Nanjing city, 210039
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1348-551-2025 ГСИ. Источники питания постоянного тока двунаправленные ITM3400. Методика поверки.
(с 05.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98442-26: Описание типа
2026-98442-26.pdf
|
Скачать | 226.3 КБ | |
|
98442-26: Методика поверки
РТ-МП-1348-551-2025
2026-mp98442-26.pdf
|
Скачать | 3.1 MБ |
Описание типа
Назначение
Источники питания постоянного тока двунаправленные IT-M3400 (далее по тексту -источники) предназначены для воспроизведений напряжения и силы постоянного тока, электрической мощности (в режиме источника питания постоянного тока), для установки силы постоянного тока за счет формирования сопротивления электрического тока (в режиме электронной нагрузки).
Описание
Источники представляют собой прибор, выполненный в виде моноблока в металлическом корпусе настольного исполнения с возможностью монтажа в стойку. На передней панели расположен вакуумный флуоресцентный дисплей (далее по тексту -дисплей), клавиша включения/выключения, клавиши управления и регуляторы. На задней панели расположены разъемы для подключения питания источника, клеммы выходного напряжения и дополнительный слот расширения (приобретается опционально) с интерфейсами USB/LAN, GPIB, RS-232/CAN, аналоговый интерфейс/RS-485. Источники обеспечивают воспроизведение параметров с их одновременным измерением и отображением заданных и измеренных значений на дисплее.
Принцип действия источников, в режиме источника питания, основан на преобразовании переменного сетевого напряжения в постоянное стабилизированное напряжение на выходе источника с помощью цифро-аналогового преобразования под управлением микропроцессора.
Принцип действия источников в режиме электронной нагрузки основан на формировании сопротивления электрического тока переменной величины, значение которого изменяется в соответствии с измеренными значениями напряжения и силы постоянного тока на входе источника и выбранными режимами работы путем коммутации матрицы транзисторов, работающих в режиме управляемых резисторов. Управление и контроль над режимами работы нагрузок осуществляет встроенный микроконтроллер. Источники обеспечивают воспроизведение параметров с их одновременным измерением и отображением заданных и измеренных значений на сенсорном ЖК-дисплее.
К данному типу средства измерений относятся источники, изготавливаемые в следующих модификациях (исполнениях): IT-M3412, IT-M3414, IT-M3422, IT-M3424, IT-M3432, IT-M3434, IT-M3413, IT-M3415, IT-M3423, IT-M3425, IT-M3433, IT-M3435.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид источников представлен на рисунке 1. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на шильдик, наклеиваемый на заднюю панель источников в месте, указанном на рисунке 2. Место пломбирования от несанкционированного доступа представлено на рисунке 3.

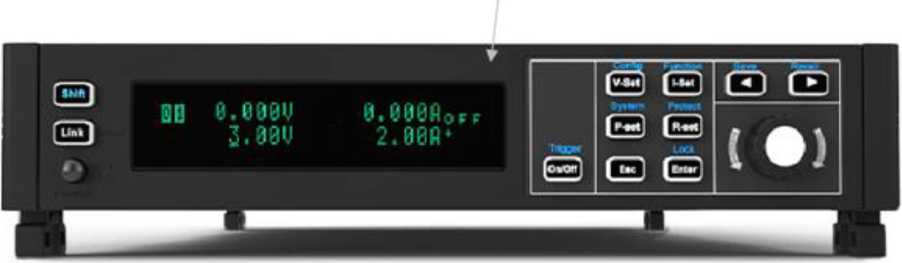

Место нанесения знака утверждения типа

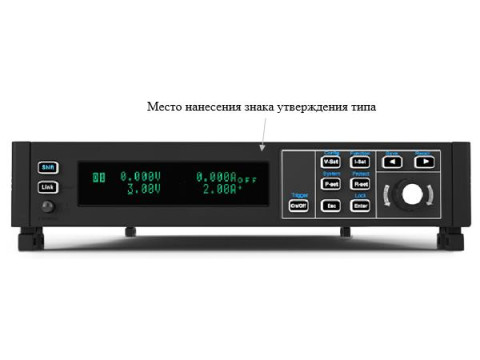

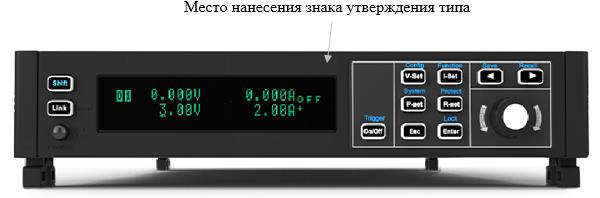

Рисунок 1 - Общий вид источников питания постоянного тока двунаправленных IT-M3400

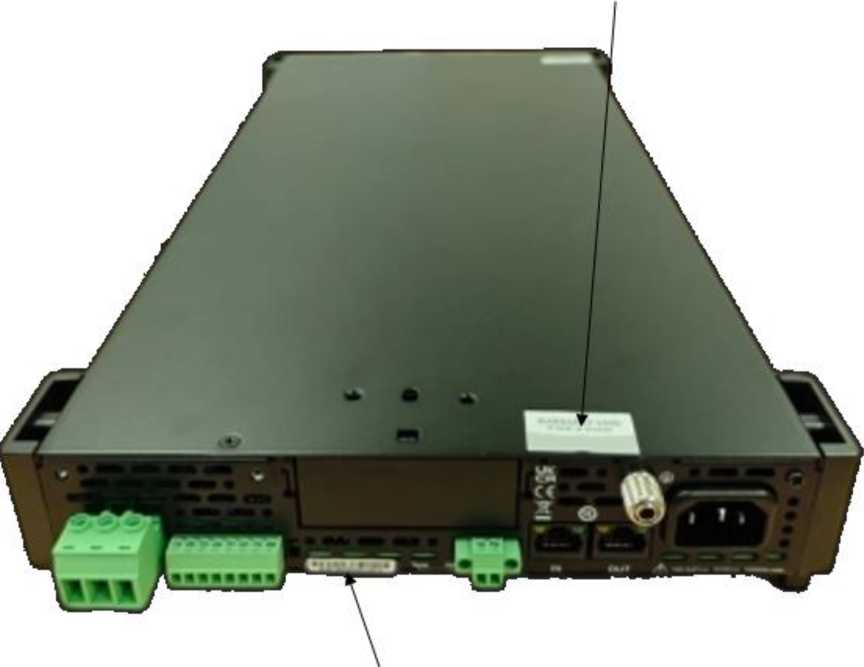

Место пломбирования от несанкционированного доступа
Место нанесения заводского номера

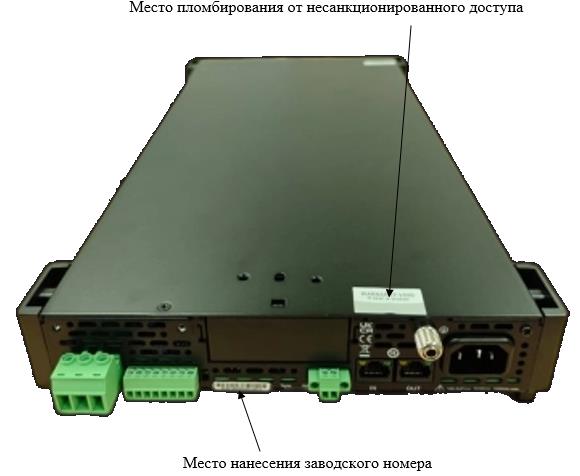

Рисунок 2 - Место нанесения заводского номера и место пломбирования от несанкционированного доступа источников питания постоянного тока двунаправленных IT-M3400
Программное обеспечение
Управление режимами работы и настройками источника осуществляется с помощью внутреннего программного обеспечения, которое встроено в защищенную от записи память микропроцессора, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Внутреннее программное обеспечение является метрологически значимым. Конструкция СИ исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию
Уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные внутреннего программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
IT9000 PV3400 |
|
Номер версии (идентификационный номер) ПО, не ниже |
0.20 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Технические характеристики
Таблица 2 - Метрологические характеристики в режиме источника питания постоянного тока
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока, В |
±(0,0002-иуст + 0,0002-ид) |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В |
±(0,0002-0™ + 0,0002-ид) |
|
Пределы допускаемой абсолютной погрешности воспроизведений силы постоянного тока, А |
±(0,001-!уст + 0,001-Хд) |
|
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, А |
±(0,001-1изм + 0,001 -1д) |
|
Примечание: иуст - установленное значение напряжения постоянного тока, В; 1уст - установленное значение силы постоянного тока, А; ид - диапазон воспроизведения напряжения постоянного тока, В; 1д - диапазон воспроизведения силы постоянного тока, А; иизм - значения напряжения постоянного тока, измеренное источником, В; 1изм - значение силы постоянного тока, измеренное источником, А. | |
Таблица 3 - Метрологические характеристики в режиме источника питания постоянного тока
|
Модифика ция |
Диапазон воспроизведений |
Максимальная выходная мощность, Вт |
Пределы допускаемой абсолютной погрешности измерений электрической мощности, Вт |
Уровень пульсаций напряжения, мВ (п-п), не более | |
|
Напряжение постоянного тока, В |
Сила постоянного тока, А | ||||
|
IT-M3412 |
от 0 до 60 |
от 0,001 до 30 |
200 |
±(0,01-Руст + 2) |
100 |
|
IT-M3413 |
от 0 до 150 |
от 0,001 до 12 |
200 |
±(0,01-Руст + 2) |
300 |
|
IT-M3414 |
от 0 до 300 |
от 0,001 до 6 |
200 |
±(0,01-Руст + 2) |
600 |
|
IT-M3415 |
от 0 до 600 |
от 0,001 до 3 |
200 |
±(0,01-Руст + 2) |
1200 |
|
IT-M3422 |
от 0 до 60 |
от 0,001 до 30 |
400 |
±(0,005-Руст + 2) |
100 |
|
IT-M3423 |
от 0 до 150 |
от 0,001 до 12 |
400 |
±(0,005-Руст + 2) |
300 |
|
IT-M3424 |
от 0 до 300 |
от 0,001 до 6 |
400 |
±(0,005-Руст + 2) |
600 |
|
IT-M3425 |
от 0 до 600 |
от 0,001 до 3 |
400 |
±(0,005-Руст + 2) |
1200 |
|
IT-M3432 |
от 0 до 60 |
от 0,001 до 30 |
800 |
±(0,0003-Руст + 2.6666) |
100 |
|
IT-M3433 |
от 0 до 150 |
от 0,001 до 12 |
800 |
±(0,0003-Руст + 2.6666) |
300 |
|
IT-M3434 |
от 0 до 300 |
от 0,001 до 6 |
800 |
±(0,0003-Руст + 2.6666) |
600 |
|
IT-M3435 |
от 0 до 600 |
от 0,001 до 3 |
800 |
±(0,0003-Руст + 2.6666) |
1200 |
Примечание:
Руст - установленное значение мощности постоянного тока, Вт; п-п - амплитудное значение.
Таблица 4 - Метрологические характеристики в режиме источника питания постоянного тока
|
Модифик ация |
Нестабильность напряжения постоянного тока на выходе, В |
Нестабильность силы постоянного тока на выходе, А | ||
|
при изменении напряжения питающей сети |
при изменении тока нагрузки |
при изменении напряжения питающей сети |
при изменении напряжения на нагрузке | |
|
IT-M3412 |
±(0,0001-иуСТ + 0,006) |
±(0,0002-иуст + 0,012) |
±(0,0002-1уст + 0,006) |
±(0,0003-1уст + 0,009) |
|
IT-M3413 |
±(0,0001-иуСТ + 0,0015) |
±(0,0002-иуст + 0,03) |
±(0,0002-1уст + 0,0024) |
±(0,0003-1уст + 0,0036) |
|
IT-M3414 |
±(0,0001-иуСТ + 0,03) |
±(0,0001-иуст + 0,03) |
±(0,0002-1уст + 0,0012) |
±(0,0003-1уст + 0,0018) |
|
IT-M3415 |
±(0,000ШуСТ + 0,06) |
±(0,000Шуст + 0,06) |
±(0,0002-1уст + 0,0006) |
±(0,0003-1уст + 0,0009) |
|
IT-M3422 |
±(0,0001-иусТ + 0,006) |
±(0,0002-иуст + 0,012) |
±(0,0002-1уст + 0,006) |
±(0,0003-1уст + 0,009) |
|
IT-M3423 |
±(0,0001-иусТ + 0,0015) |
±(0,0002-иуст + 0,03) |
±(0,0002-1уст + 0,0024) |
±(0,0003-1уст + 0,0036) |
|
IT-M3424 |
±(0,0001-иуст + 0,03) |
±(0,0001-иуст + 0,03) |
±(0,0002-1уст + 0,0012) |
±(0,0003-1уст + 0,0018) |
|
IT-M3425 |
±(0,0001-иуст + 0,06) |
±(0,0001-иуст + 0,06) |
±(0,0002-1уст + 0,0006) |
±(0,0003-1уст + 0,0009) |
|
IT-M3432 |
±(0,0001-иуст + 0,006) |
±(0,0002-иуст + 0,0012) |
±(0,0002-1уст + 0,006) |
±(0,0003-1уст + 0,009) |
|
IT-M3433 |
±(0,0001-иуст + 0,0015) |
±(0,0002-иуст + 0,03) |
±(0,0002-1уст + 0,0024) |
±(0,0003-1уст + 0,0036) |
|
IT-M3434 |
±(0,0001-иуст + 0,03) |
±(0,0001-иуст + 0,03) |
±(0,0002-1уст + 0,0012) |
±(0,0003-1уст + 0,0018) |
|
IT-M3435 |
±(0,0001-иуст + 0,06) |
±(0,0001-иуст + 0,06) |
±(0,0002-1уст + 0,0006) |
±(0,0003-1уст + 0,0009) |
Примечание:
иуст - установленное значения напряжения постоянного тока, В;
1уст - установленное значение силы постоянного тока, А.
Таблица 5 - Метрологические характеристики в режиме электронной нагрузки
|
Модификация |
Диапазон установки силы постоянного тока, А |
Пределы допускаемой абсолютной погрешности установки силы постоянного тока, А |
|
IT-M3412 |
от 0,001 до 30 |
±(0,0001-1уст + 0,03) |
|
IT-M3413 |
от 0,001 до 12 |
±(0,0001-1уст + 0,012) |
|
IT-M3414 |
от 0,001 до 6 |
±(0,0001-1уст + 0,006) |
|
IT-M3415 |
от 0,001 до 3 |
±(0,0001-1уст + 0,003) |
|
IT-M3422 |
от 0,001 до 30 |
±(0,0001-1уст + 0,03) |
|
IT-M3423 |
от 0,001 до 12 |
±(0,0001-1уст + 0,012) |
|
IT-M3424 |
от 0,001 до 6 |
±(0,0001-1уст + 0,006) |
|
IT-M3425 |
от 0,001 до 3 |
±(0,0001-1уст + 0,003) |
|
IT-M3432 |
от 0,001 до 30 |
±(0,0001-1уст + 0,03) |
|
IT-M3433 |
от 0,001 до 12 |
±(0,0001-1уст + 0,012) |
|
IT-M3434 |
от 0,001 до 6 |
±(0,0001-1уст + 0,006) |
|
IT-M3435 |
от 0,001 до 3 |
±(0,0001-1уст + 0,003) |
|
Примечание - !уСТ -значение силы постоянного тока, установленное на источнике, А. | ||
Таблица 6 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания - напряжение переменного тока, В |
от 90 до 264 |
|
- частота переменного тока, Гц |
от 47 до 63 |
|
Габаритные размеры (длинахширинахвысота), мм - IT-M3412 |
450x214x44 |
|
- IT-M3414 |
450x214x44 |
|
- IT-M3422 |
450x214x44 |
|
- IT-M3424 |
450x214x44 |
|
- IT-M3432 |
450x214x44 |
|
- IT-M3434 |
450x214x44 |
|
- IT-M3413 |
450x214x44 |
|
- IT-M3415 |
450x214x44 |
|
- IT-M3423 |
450x214x44 |
|
- IT-M3425 |
450x214x44 |
|
- IT-M3433 |
450x214x44 |
|
- IT-M3435 |
450x214x44 |
|
Масса, кг, не более - IT-M3412 |
5 |
|
- IT-M3414 |
5 |
|
- IT-M3422 |
5 |
|
- IT-M3424 |
5 |
|
- IT-M3432 |
5 |
|
- IT-M3434 |
5 |
|
- IT-M3413 |
5 |
|
- IT-M3415 |
5 |
|
- IT-M3423 |
5 |
|
- IT-M3425 |
5 |
|
- IT-M3433 |
5 |
|
- IT-M3435 |
5 |
|
Условия эксплуатации: температура окружающей среды, °С |
от +18 до +28 |
|
относительная влажность, % |
от 30 до 80 |
аблица 7 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
45000 |
Знак утверждения типа
наносится на лицевую панель в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 8 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество шт./экз. |
|
Источник питания постоянного тока двунаправленный |
IT-M3400 |
1 |
|
Шнур питания |
_ |
1 |
|
Кабели для подключения нескольких приборов |
_ |
1 |
|
Руководство по эксплуатации |
- |
1 |
Сведения о методах измерений
приведены в разделе «Функции выхода» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 28.07.2023 №1520 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Росстандарта от 01.10.2018 №2091 Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А
Источники питания постоянного тока двунаправленные IT-M3400. Стандарт предприятия
