Комплекс аналитический АКГ-Казбек
| Номер в ГРСИ РФ: | 98452-26 |
|---|---|
| Производитель / заявитель: | НИИЦ БТ МГТУ им.Н.Э.Баумана, г.Москва |
Комплекс аналитический АКГ-Казбек (далее - комплекс) предназначен для измерений объемной доли водорода (H2), азота (N2), кислорода (O2), оксида углерода (CO), диоксида углерода (CO2), метана (CH4), паров воды (H2O) в аргоне.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98452-26 | ||||||
| Наименование | Комплекс аналитический | ||||||
| Модель | АКГ-Казбек | ||||||
| Приказы |
№832 от
30.04.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | e66c866f-bdb4-e5b6-1ec2-77ed643a2f9f | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
МГТУ им. Н.Э. Баумана, РОССИЯ, 105005, г. Москва, Лефортовская Набережная, д. 1
Поверка
| Методика поверки / информация о поверке |
МП 242-2660-2026 ГСИ. Комплекс аналитический АКГ-Казбек. Методика поверки.
(с 30.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98452-26: Описание типа
2026-98452-26.pdf
|
Скачать | 297.8 КБ | |
|
98452-26: Методика поверки
МП 242-2660-2026
2026-mp98452-26.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Комплекс аналитический АКГ-Казбек (далее - комплекс) предназначен для измерений объемной доли водорода (H2), азота (N2), кислорода (O2), оксида углерода (CO), диоксида углерода (CO2), метана (CH4), паров воды (H2O) в аргоне.
Описание
К данному типу средств измерений относится комплекс аналитический АКГ-Казбек, зав. № 001.
Принцип действия комплекса:
- по измерительным каналам объемной доли водорода и оксида углерода - газовая хроматография с детектором RCD (детектор горячего восстановления оксида ртути/УФ-абсорбции, ГХ-HgO);
- по измерительному каналу объемной доли азота - газовая хроматография с детектором PDHID (пульсирующий разрядный гелиево-ионизационный детектор);
- по измерительным каналам объемной доли диоксида углерода и метана - газовая хроматография с детектором FID (пламенно-ионизационный детектор);
- по измерительному каналу объемной доли кислорода - электрохимический;
- по измерительному каналу объемной доли паров воды - спектроскопия внутрирезонасного спада сигнала.
Способ отбора пробы - принудительный, за счет избыточного давления в точке отбора пробы.
Состав комплекса приведен в таблице 1.
Таблица 1 - Состав комплекса
|
Средство измерений |
Заводской номер |
Примечание |
|
Газоанализатор хроматографический Paramount 9000R-A-2 с детектором RCD |
1277 |
Определяемые компоненты: водород, оксид углерода |
|
Газоанализатор хроматографический Paramount 9000P-A-2 с детектором PDHID |
1301 |
Определяемые компоненты: азот |
|
Анализатор кислорода поточный Puren-T O2 |
P2C5C2060861 |
Определяемые компоненты: кислород |
|
Газоанализатор хроматографический Paramount 9000F-A-2 с детектором FID |
1280 |
Определяемые компоненты: диоксид углерода, метан |
|
Гигрометр Puren-T H2O |
P2C560850731 |
Определяемые компоненты: пары воды |
Конструктивно комплекс имеет стационарное исполнение, основные элементы располагаются в стандартной стойке 19 дюймов, в которой размещены:
- газоанализаторы и гигрометр;
- система пробоподготовки, включающая в себя регуляторы давления и расхода, клапаны и фильтр тонкой очистки;
- система газоснабжения, включающая в себя редукторы баллонные для баллонов с газом-носителем (гелий), систему очистки газа-носителя (осушители, каталитические очистители);
- системы электроснабжения.
Комплекс обеспечивает выполнение следующих функций:
- непрерывное измерение содержания определяемых компонентов в анализируемой газовой среде;
- сбор, обработку, визуализацию, хранение полученных данных, представление полученных результатов в различных форматах.
Общий вид комплекса и структурная схема представлены на рисунках 1 и 2. Пломбирование комплекса не предусмотрено.
Заводской номер комплекса нанесен в виде наклейки, изготовленной методом термотрансферной печати на самоклеящуюся пленку, с последующим механическим креплением на корпусе комплекса. Общий вид наклейки приведен на рисунке 3. Нанесение знака поверки на средство измерений не предусмотрено.

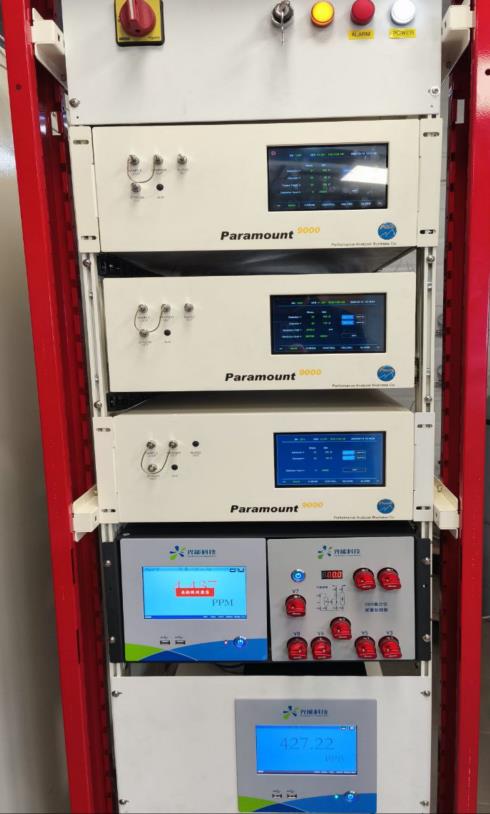

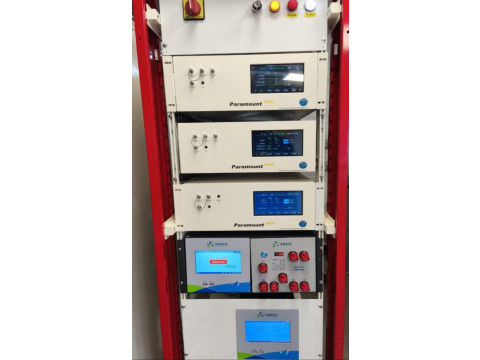

Рисунок 1 - Общий вид комплекса

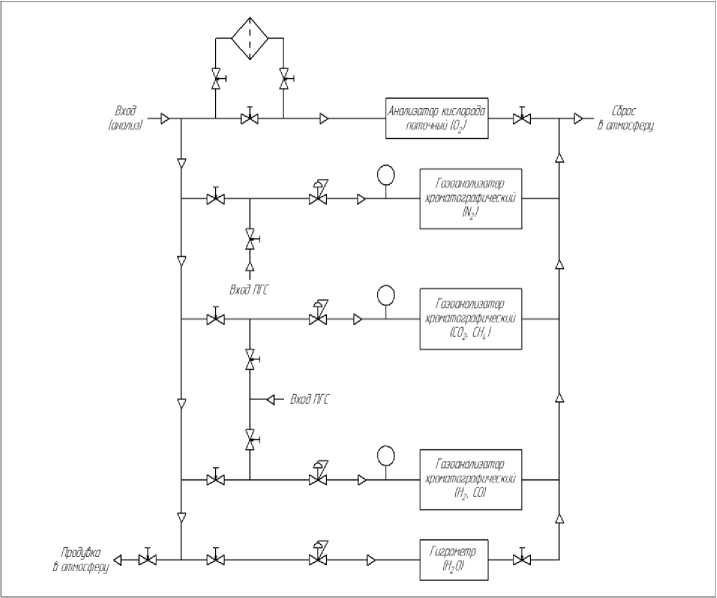

Рисунок 2 - Структурная схема комплекса
Комплекс аналитический
АКГ-Казбек
АКГ-К.00000.000
Зав. №: 001
220 В ~ 1100 Вт
___________ 2026 г. J
