Микрометры ACCUD
| Номер в ГРСИ РФ: | 98498-26 |
|---|---|
| Категория: | Микрометры |
| Производитель / заявитель: | SUZHOU ACCUD CO., LTD (ACCUD), КНР |
Микрометры ACCUD (далее - микрометры) предназначены для измерений наружных линейных размеров деталей.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98498-26 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Действует | по 14.05.2031 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Микрометры | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | ACCUD | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модификации |
ХХХ-ААА-ВВ(B), где: ХХХ – обозначение модификации микрометров ААА – шифр диапазона измерений ВВ(B) – внутренний код изготовителя На испытания представлены: 313-007-01 312-008-03 314-003-02 315-006-01 318-002-01 331-001-01 380-001-03 332-005-01 339-007-01 316-003-01 350-001-22 317-004-02 338-002-01 319-001-21 334-045-55 397-001-01 307-001-01 304-003-01 376-001-05 305-004-01 310-001-01 320-015-01 321-012-01 322-008-01 323-008-01 379-001-01 325-012-01 329-016-01 328-007-03 340-001-01 341-002-04 342-001-02 330-003-01 326-012-03 336-001-05 327-004-03 378-002-01 337-004-01 348-001-02 370-010-01 346-004-02 344-001-11 335-002-01 334-045-07 308-002-01 377-001-01 306-002-01 345-003-01 371-001-11 373-001-04 347-001-01 390-009-01 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№917 от
14.05.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 15e50f1f-bb96-e643-1dd8-04e577ab700d | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
SUZHOU ACCUD CO., LTD (ACCUD), КИТАЙ, 223 SongShan Road, Suzhou New District, 215129
Поверка
| Методика поверки / информация о поверке |
МП-7.037-2025 ГСИ. Микрометры ACCUD. Методика поверки
(с 14.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98498-26: Описание типа
2026-98498-26.pdf
|
Скачать | 1.2 MБ | |
|
98498-26: Методика поверки
МП-7.037-2025
2026-mp98498-26.pdf
|
Скачать | 4.5 MБ |
Описание типа
Назначение
Микрометры ACCUD (далее - микрометры) предназначены для измерений наружных линейных размеров деталей.
Описание
Принцип действия микрометров основан на использовании винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение измерительного наконечника.
Микрометры в зависимости от исполнений отличаются между собой значениями диапазонов измерений, ценой деления (шагом дискретности), шагом микрометрического винта рядом других конструктивных изменений, связанных с особенностями применения.
Обозначение исполнений микрометров имеет вид ХХХ-ААА-ВВ(В), где:
ХХХ - обозначение модификации микрометров;
ААА - шифр диапазона измерений;
ВВ(В) - внутренний код изготовителя.
Микрометры изготавливаются в следующих модификациях:
- 305 - гладкие для измерений наружных линейных размеров, с отсчетом по стеблю и барабану;
- 310 - гладкие для измерений наружных линейных размеров, с отсчетом по стеблю и барабану;
- 320 - гладкие для измерений наружных линейных размеров с уменьшенным диапазоном, с отсчетом по стеблю и барабану;
- 321 - гладкие для измерений наружных линейных размеров, с отсчетом по стеблю и барабану;
- 322 - гладкие для измерений наружных линейных размеров, с отсчетом по стеблю и барабану;
- 323 - гладкие для измерений наружных линейных размеров, с отсчетом по стеблю и барабану;
- 313 - гладкие для измерений наружных линейных размеров, с цифровым отсчетным устройством и возможностью отсчета по стеблю и барабану;
- 312 - гладкие для измерений наружных линейных размеров, с цифровым отсчетным устройством;
- 314 - гладкие для измерений наружных линейных размеров, с цифровым отсчетным устройством;
- 390 - гладкие с отсчетом по счетчику и отсчетом по стеблю и барабану;
- 379 - гладкие с длинным шпинделем, с отсчетом по стеблю и барабану;
- 315 - гладкие для измерений наружных линейных размеров, с цифровым отсчетным устройством и возможностью отсчета по стеблю и барабану, имеют конструкцию со сменными пятками. Изготавливается в двух вариантах, отличающихся между собой техническими и метрологическими характеристиками: тип А (исполнения 315-004-01, 315-006-01, 315-012-01, 315-012-02) и тип В (исполнения 315-016-01, 315-020-01, 315-024-01, 315-028-01, 315-032-01, 315-036-01, 315-040-01);
- 325 - гладкие для измерений наружных линейных размеров, с отсчетом по стеблю и барабану, имеют конструкцию со сменными пятками. Изготавливается в двух вариантах, отличающихся между собой техническими и метрологическими характеристиками: тип А (исполнения 325-002-01, 325-004-01, 325-006-01, 325-008-01, 325-012-01, 325-006-02, 325-01202) и тип В (исполнения 325-016-02, 325-020-02, 325-024-02, 325-028-02, 325-032-02, 325-03602, 325-040-02);
- 329 - гладкие для измерений наружных линейных размеров, с отсчетом по стеблю и барабану, имеют конструкцию с регулируемой пяткой;
- 318 - со ступенчатыми измерительными поверхностями, с цифровым отсчетным устройством и возможностью отсчета по стеблю и барабану. Изготавливается в двух вариантах, отличающихся между собой техническими характеристиками измерительных поверхностей: тип А (исполнения 318-ААА-01) и тип В (исполнения 318-ААА-02);
- 328 - со ступенчатыми измерительными поверхностями, с отсчетом по стеблю и барабану. Изготавливается в двух вариантах, отличающихся между собой техническими характеристиками измерительных поверхностей: тип А (исполнения 328-ААА-04) и тип В (исполнения 328-ААА-03);
- 340 - трубные со сферической измерительной поверхностью (тип В имеет обе измерительные сферические измерительные поверхности), с отсчетом по стеблю и барабану. Изготавливается в двух вариантах, отличающихся между собой техническими характеристиками измерительных поверхностей: тип А (исполнения 340-ААА-01) и тип В (исполнения 340-ААА-02);
- 331 - трубные со сферической измерительной поверхностью (тип В имеет обе измерительные сферические измерительные поверхности), с цифровым отсчетным устройством и возможностью отсчета по стеблю и барабану. Изготавливается в двух вариантах, отличающихся между собой техническими характеристиками измерительных поверхностей: тип А (исполнения 331-ААА-01) и тип В (исполнения 331-ААА-02);
- 380 - трубные с удлиненной пяткой, с цифровым отсчетным устройством и возможностью отсчета по стеблю и барабану. Изготавливается в четырех вариантах, отличающихся между собой техническими характеристиками измерительных поверхностей: тип А (исполнения 380-ААА-01), тип В (исполнения 380-ААА-02), тип C (исполнения 380-ААА-03) и тип D (исполнения 380-ААА-04);
- 341 - трубные с удлиненной пяткой, с цифровым отсчетом по стеблю и барабану. Изготавливается в шести вариантах, отличающихся между собой техническими характеристиками измерительных поверхностей: тип А (исполнения 341-ААА-01), тип В (исполнения 341-ААА-02), тип С (исполнения 341-ААА-03), тип D (исполнения 341-ААА-04), тип E (исполнения 341-ААА-05) и тип F (исполнения 341-ААА-06);
- 332 - зубомерные с невращающимся шпинделем, с цифровым отсчетным устройством и возможностью отсчета по стеблю и барабану;
- 342 - зубомерные, с отсчетом по стеблю и барабану. Изготавливается в двух вариантах, отличающихся между собой техническими характеристиками измерительных поверхностей: исполнения 342-ААА-01(с невращающимся шпинделем) и исполнения 342-ААА-02 (с вращающимся шпинделем);
- 339 - зубомерные с усеченными губками, с цифровым отсчетным устройством и возможностью отсчета по стеблю и барабану;
- 330 - зубомерные с усеченными губками, с отсчетом по стеблю и барабану;
- 316 - лезвийные, с цифровым отсчетным устройством и возможностью отсчета по стеблю и барабану. Изготавливается в двух вариантах, отличающихся между собой техническими характеристиками измерительных поверхностей: тип А (исполнения 316-ААА-01) и тип В (исполнения 316-ААА-02);
- 326 - лезвийные, с отсчетом по стеблю и барабану. Изготавливается в двух вариантах, отличающихся между собой техническими характеристиками измерительных поверхностей: тип А (исполнения 326-ААА-03) и тип В (исполнения 326-ААА-04);
- 350 - листовые, с цифровым отсчетным устройством и возможностью отсчета по стеблю и барабану. Изготавливается в трех вариантах, отличающихся между собой техническими характеристиками измерительных поверхностей: тип А (исполнения 350-001-11, 350-001-12,
350-001, 13), тип В (исполнения 350-001-21, 350-001-22, 350-001-23, 350-001-24) и тип С (исполнения 350-001-31, 350-001-32, 350-001-33);
- 336 - листовые, с отсчетом по стеблю и барабану. Изготавливается в трех вариантах, отличающихся между собой техническими характеристиками измерительных поверхностей: тип А (исполнения 336-001-11, 336-001-02), тип В (исполнения 336-001-21, 336-001-01, 336-00103, 336-001-05) и тип С (исполнения 336-001-01, 336-001-04);
- 347 - листовые, с отсчетом по циферблату;
- 317 - точечные, с цифровым отсчетным устройством и возможностью отсчета по стеблю и барабану. Изготавливается в двух вариантах, отличающихся между собой техническими характеристиками измерительных поверхностей: тип А (исполнения 317-ААА-01) и тип В (исполнения 317-ААА-02);
- 327 - точечные, с отсчетом по стеблю и барабану. Изготавливается в двух вариантах, отличающихся между собой техническими характеристиками измерительных поверхностей: тип А (исполнения 327-ААА-03) и тип В (исполнения 327-ААА-04);
- 338 - с боковыми измерительными поверхностями, с цифровым отсчетным устройством;
- 378 - с боковыми измерительными поверхностями, с отсчетом по стеблю и барабану;
- 337 - для измерения ступиц, с отсчетом по стеблю и барабану;
- 348 - для измерения швов металлических банок, с отсчетом по стеблю и барабану. Изготавливается в трех вариантах, отличающихся между собой конструкторскими характеристиками: исполнение 348-001-01, исполнение 348-001-02 и исполнение 348-001-03;
- 370 - для измерения толщины проволоки, с отсчетом по стеблю и барабану;
- 319 - для измерения высоты обжима, с цифровым отсчетным устройством и возможностью отсчета по стеблю и барабану. Изготавливается в двух вариантах, отличающихся между собой техническими характеристиками измерительных поверхностей: исполнение 319-001-01 и исполнения 319-001-21;
- 346 - для измерения высоты обжима, с отсчетом по стеблю и барабану. Изготавливается в двух вариантах, отличающихся между собой техническими характеристиками измерительных поверхностей: тип А (исполнения 346-ААА-01) и тип В (исполнения 346-ААА-02);
- 344 - для измерения ширины канавок, с отсчетом по стеблю и барабану. Изготавливается в четырех вариантах, отличающихся между собой конструкторскими и техническими характеристиками: исполнения 344-ААА-01(без трещотки (фрикциона) с диаметром измерительного наконечника 13 мм), 344-001-02 (без трещотки (фрикциона) с диаметром измерительного наконечника 6,5 мм, без гильзы), исполнения 344-ААА-11 (с трещоткой (фрикционом) в двух направлениях; с диаметром измерительного наконечника 13 мм) и 344-001-12 (с трещоткой (фрикционом) в двух направлениях; с диаметром измерительного наконечника 6,5 мм без гильзы);
- 335 - предельные, с отсчетом по стеблю и барабану;
- 334 - с призматической пяткой. Изготавливаются в четырех исполнениях, отличающихся между собой способом отсчета показаний, техническими характеристиками измерительных поверхностей: исполнения 334-015-01, 334-020-01, 334-035-01, 334-050-01, 334-065-01, 334-080-01, 334-095-01, 334-ААА-55, 334-ААА-77 (с цифровым отсчетным устройством и возможностью отсчета по стеблю и барабану) и 334-006-01; 334-008-01; 334-012-01; 334-019-01; 334-024-01; 334-032-01; 334-036-01; 334-ААА-05, 334-ААА-07 (с отсчетом по стеблю и барабану);
- 308 - с большой измерительной поверхностью пятки, с отсчетом по стеблю и барабану;
- 397 - со сменной неподвижной пяткой, с цифровым отсчетным устройством и возможностью отсчета по стеблю и барабану;
- 377 - со сменной неподвижной пяткой, с отсчетом по стеблю и барабану;
- 307 - с точечной пяткой, с цифровым отсчетным устройством и возможностью отсчета по стеблю и барабану;
- 306 - с точечной пяткой, с отсчетом по стеблю и барабану;
- 304 - для зубчатых колес со сменными наконечниками, с цифровым отсчетным устройством и возможностью отсчета по стеблю и барабану;
- 345 - для зубчатых колес со сменными наконечниками, с отсчетом по стеблю и барабану;

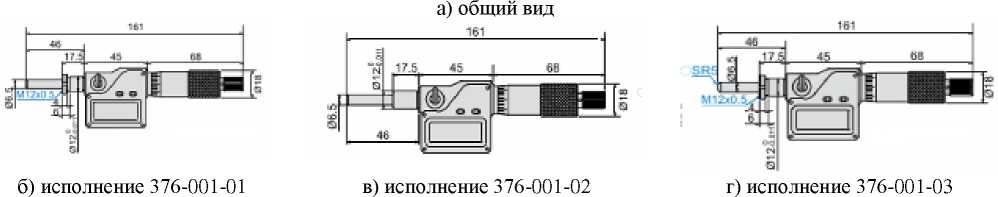

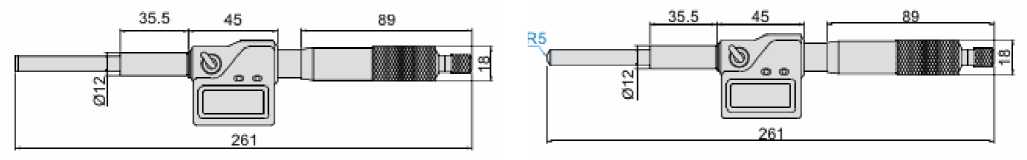

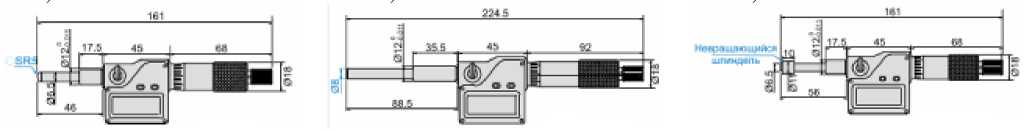

- 376 - микрометрические головки для измерения перемещений, с цифровым отсчетным устройством и возможностью отсчета по стеблю и барабану. Изготавливаются в восьми исполнениях, отличающихся конструкторскими, техническими и метрологическими характеристиками: 376-001-01 (со вращающимся шпинделем, с зажимной гайкой и плоским наконечником шпинделя), 376-001-02 (со вращающимся шпинделем, без зажимной гайки и плоским наконечником шпинделя), 376-001-03 (со вращающимся шпинделем, с зажимной гайкой и со сферическим наконечником шпинделя), 376-001-04 (со вращающимся шпинделем, без зажимной гайки и со сферическим наконечником шпинделя), 376-002-01 (со вращающимся шпинделем, без зажимной гайки и плоским наконечником шпинделя), 376-001-05 (с невращающимся шпинделем, без зажимной гайки и плоским наконечником шпинделя), 376-002-03 (с невращающимся шпинделем, без зажимной гайки и плоским наконечником шпинделя) и 376-002-04 (с невращающимся шпинделем, без зажимной гайки и со сферическим наконечником шпинделя);

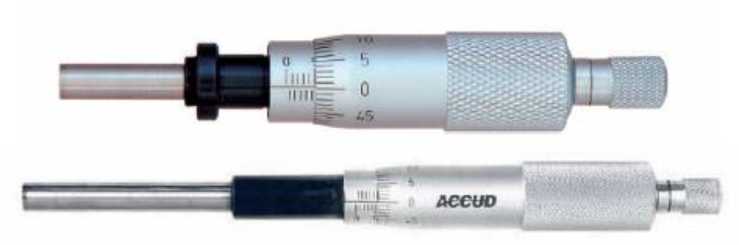

- 371 - микрометрические головки для измерения перемещений, с отсчетом по стеблю и барабану. Изготавливаются в восьми исполнениях, отличающихся конструкторскими, техническими и метрологическими характеристиками: 371-001-02 (с зажимной гайкой и плоским наконечником шпинделя), 371-001-03 (с зажимной гайкой и со сферическим наконечником шпинделя), 371-001-04 (без зажимной гайки и со сферическим наконечником шпинделя), 371-001-05 (с зажимной гайкой и плоским наконечником шпинделя), 371-001-06 (без зажимной гайки и плоским наконечником шпинделя), 371-001-11 (без зажимной гайки и плоским наконечником шпинделя), 371-002-02 (с зажимной гайкой и плоским наконечником шпинделя), 371-002-11 (без зажимной гайки и плоским наконечником шпинделя);

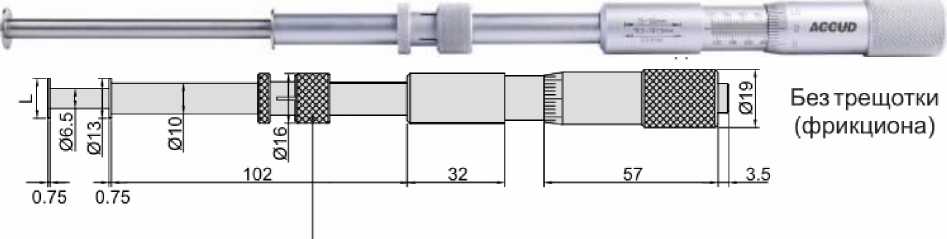

- 373 - микрометрические головки для измерения перемещений, с отсчетом по стеблю и барабану. Изготавливаются в десяти исполнениях, отличающихся конструкторскими, техническими и метрологическими характеристиками: 373-001-01 (с зажимной гайкой и плоским наконечником шпинделя), 373-001-02 (без зажимной гайки и плоским наконечником шпинделя), 373-001-03 (с зажимной гайкой и со сферическим наконечником шпинделя), 373001-04
(без зажимной гайки и со сферическим наконечником шпинделя), 373-013-01 (с зажимной гайкой и плоским наконечником шпинделя), 373-013-02 (без зажимной гайки и плоским наконечником шпинделя), 373-013-03 (с зажимной гайкой и со сферическим наконечником шпинделя), 373-013-04 (без зажимной гайки и со сферическим наконечником шпинделя), 373-013-05 (с зажимной гайкой и плоским наконечником шпинделя с фиксатором шпинделя), 373-013-06 (без зажимной гайки и плоским наконечником шпинделя с фиксатором шпинделя).
Микрометры модификаций 312, 313, 305, 310, 321, 322, 323, 325, 329, 379 изготавливаются категорий точности 1 и 2 (КТ1 и КТ2), отличающихся метрологическими характеристиками.
Микрометры модификаций 321, 313, 312, 323 могут поставляться в наборах.
Микрометры, кроме микрометрических головок, представляют собой скобу с теплоизолирующей накладкой, в которую с одной стороны установлена микрометрическая головка с измерительной поверхностью, а с другой - неподвижная пятка (у модификации - 329 передвижная пятка, у модификаций 315, 325 - сменная пятка). На микрометрической головке микрометров имеется устройство (трещотка, фрикцион), обеспечивающее постоянство измерительного усилия в заданных пределах, кроме модификации 320, 335, 314 и 344 (исполнения 344-ААА-01 и 344-ААА-02). Для закрепления микрометрического винта микрометры снабжены стопорным механизмом, кроме модификаций 314, 320, 326, 330, 337, 338, 342 (с невращающимся шпинделем), 344, 348, 370, 371, 373, 378.
Измерительные поверхности пяток с плоскими измерительными поверхностями для повышения износостойкости имеют твердосплавное покрытие.
В корпусе микрометров с цифровым отсчетным устройством установлено электронное устройство, которое соединено с емкостной системой, установленной на микрометрическом винте. На лицевой поверхности электронного устройства расположено цифровое табло и кнопки управления. На оборотной стороне корпуса расположено гнездо для источника питания, которое закрывается резьбой крышкой.
Микрометры с верхним пределом диапазона измерений свыше 25 мм комплектуются установочными мерами с теплоизолирующими накладками.
Микрометры модификаций 313, 314, 315, 318, 331, 380, 317, 319, 334, 350, 397, 307, 304, 376 имеют степень защиты IP65.
Микрометры могут иметь шильдик различной цветовой окраски с данными о диапазоне и цене деления (дискретности отсчета).
Товарный знак леею наносится на скобу или на барабан микрометра краской или лазерной маркировкой и на титульный лист паспорта микрометра типографским методом.
Заводской номер в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на барабан, либо на оборотную сторону корпуса методом лазерной гравировки, в местах, приведённых на рисунке 1, в том числе на микрометры, входящие в наборы.
Пломбирование микрометров от несанкционированного доступа не предусмотрено.
Общий вид микрометров указан на рисунках 2 - 53.
Место нанесения заводского номера

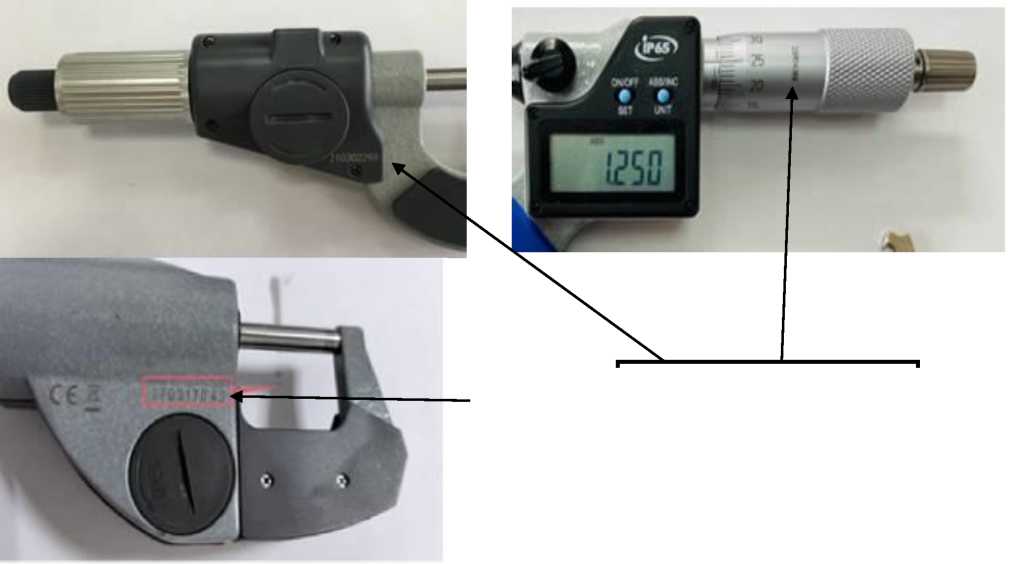

Рисунок 1 - Возможные места нанесения заводского номера

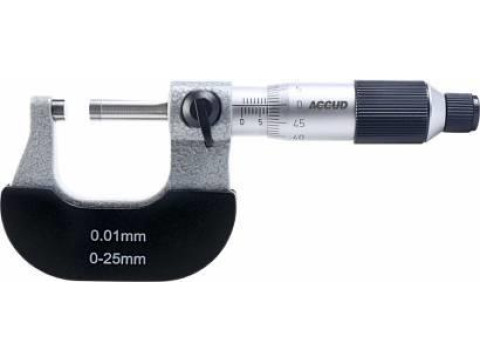

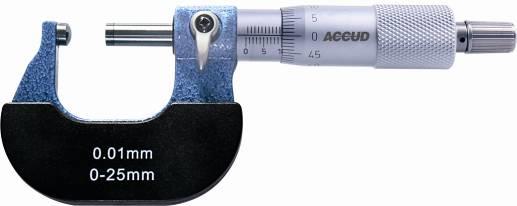

Рисунок 2 - Общий вид микрометров модификации 305

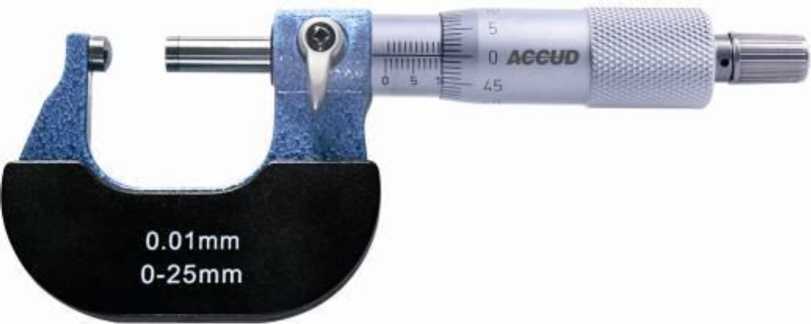

Рисунок 3 - Общий вид микрометров модификации 310
Рисунок 4 - Общий вид микрометров модификации 320
б) поставляемых набором

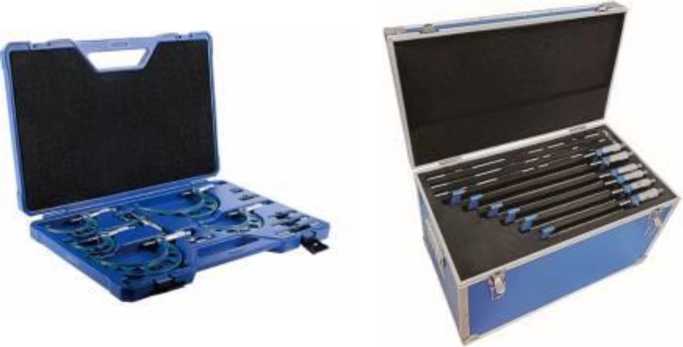

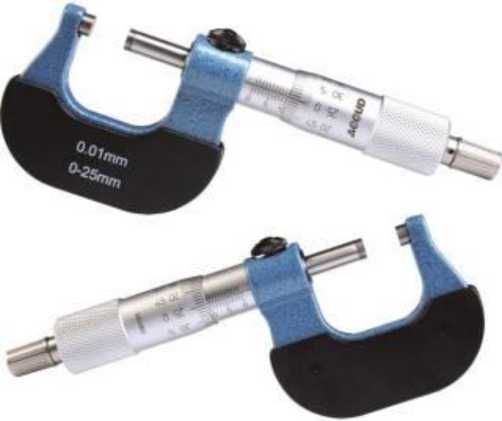

Рисунок 5 - Общий вид микрометров модификации 321: а) поставляемых отдельно; б) поставляемых набором
а) поставляемых отдельно
Рисунок 6 - Общий вид микрометров модификации 322
Рисунок 7 - Общий вид микрометров модификации 323
а) исполнение 313-ААА-02
б) исполнения 313-ААА-01 и 313-AAA-01S

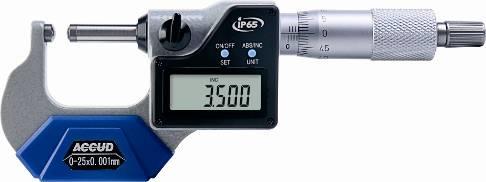

Рисунок 8 - Общий вид микрометров модификации 313: а) исполнение 313-ААА-02; б) исполнения 313-ААА-01 и 313-AAA-01S

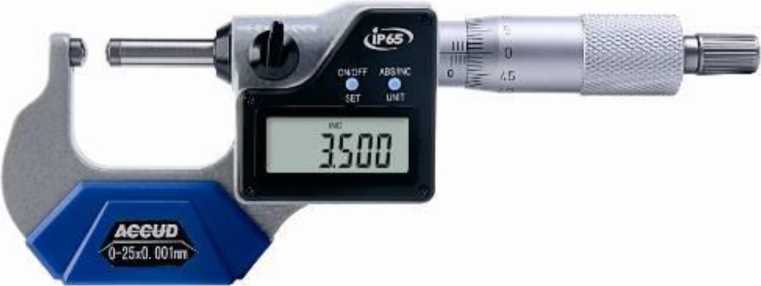

Рисунок 9 - Общий вид микрометров модификации 312
Рисунок 10 - Общий вид микрометров модификации 314

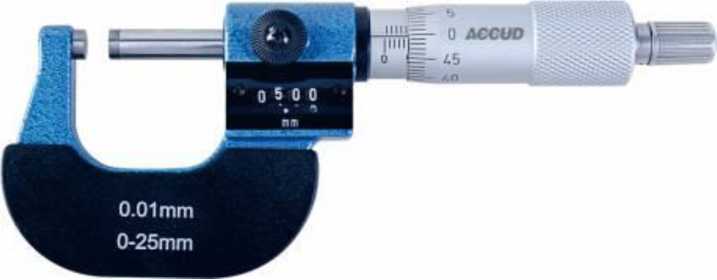

Рисунок 11 - Общий вид микрометров модификации 390
Рисунок 12 - Общий вид микрометров модификации 379

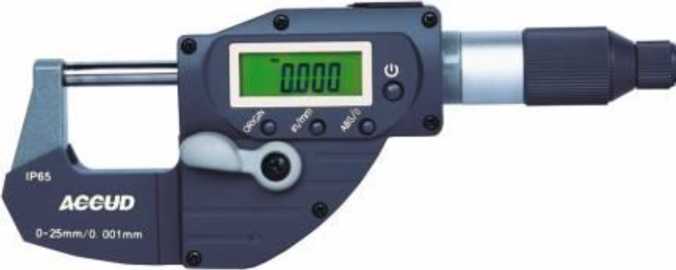

Рисунок 13 - Общий вид микрометров модификации 315
Рисунок 14 - Общий вид микрометров модификации 325

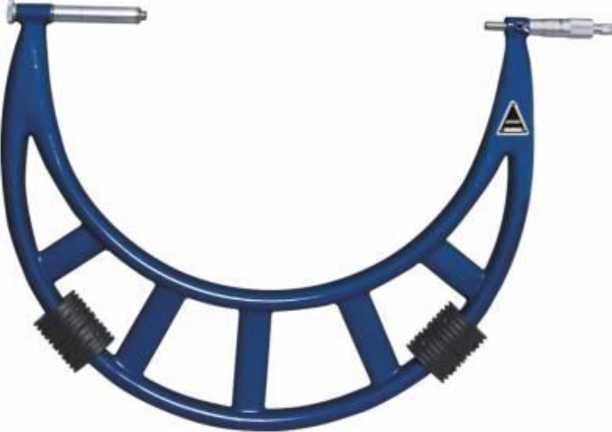

Рисунок 15 - Общий вид микрометров модификации 329

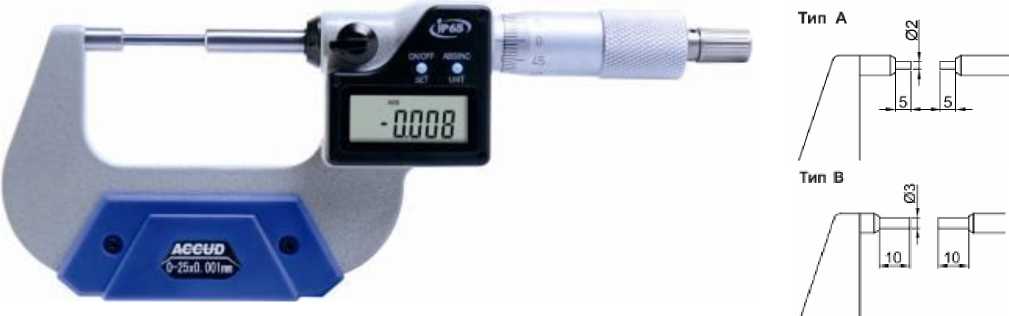

Рисунок 16 - Общий вид микрометров модификации 318

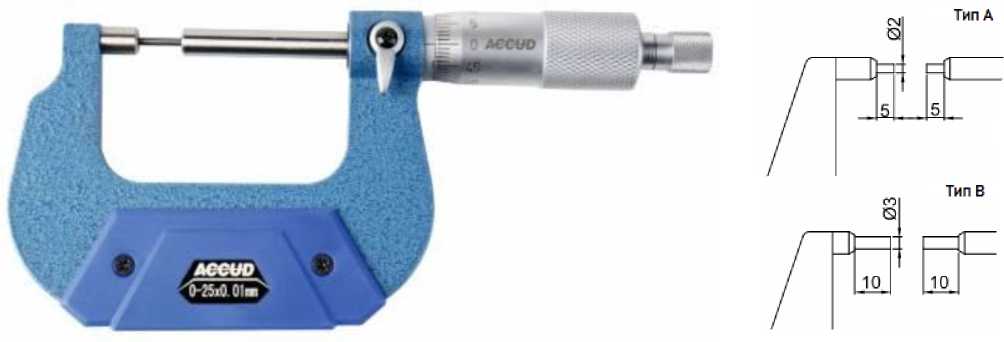

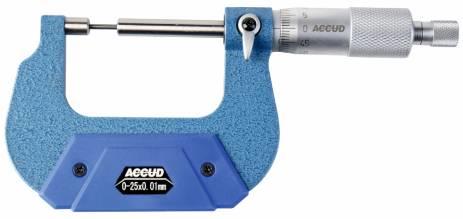

Рисунок 17 - Общий вид микрометров модификации 328
Рисунок 18 - Общий вид микрометров модификации 340
Рисунок 19 - Общий вид микрометров модификации 331

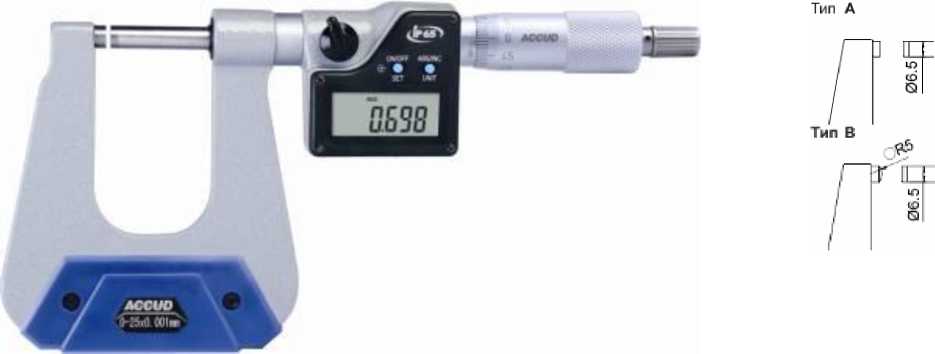

Рисунок 20 - Общий вид микрометров модификации 380
Рисунок 21 - Общий вид микрометров модификации 341
Рисунок 22 - Общий вид микрометров модификации 332
а) с невращающимся шпинделем (исполнения 342-ААА-01)
б) с вращающимся шпинделем (исполнения 342-ААА-02)
Рисунок 23 - Общий вид микрометров модификации 342: а) с невращающимся шпинделем (исполнения 342-ААА-01); б) с вращающимся шпинделем (исполнения 342-ААА-02)
Рисунок 24 - Общий вид микрометров модификации 339

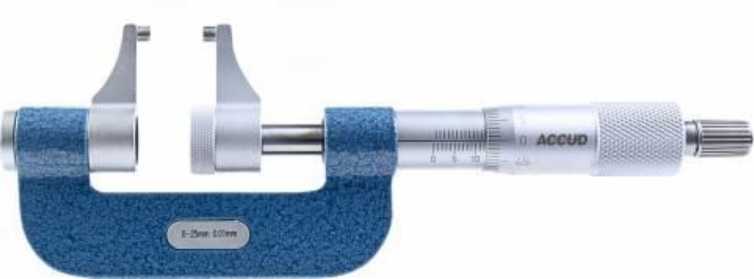

Рисунок 25 - Общий вид микрометров модификации 330

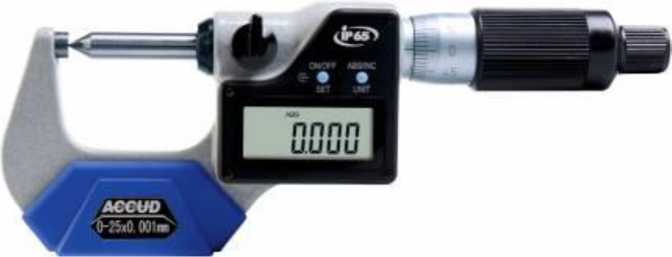

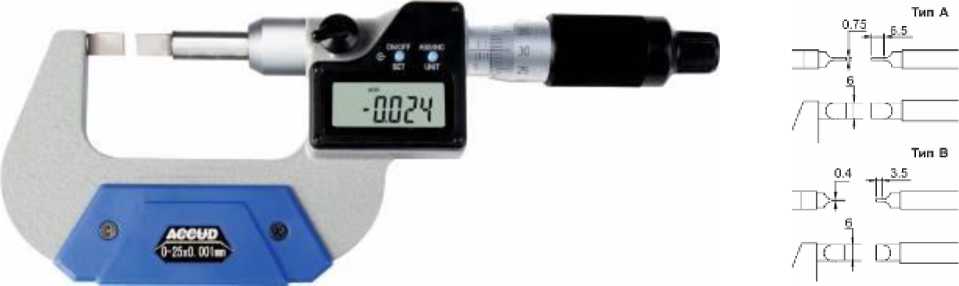

Рисунок 26 - Общий вид микрометров модификации 316
Рисунок 27 - Общий вид микрометров модификации 326

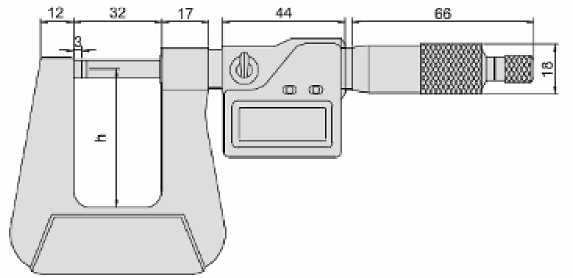

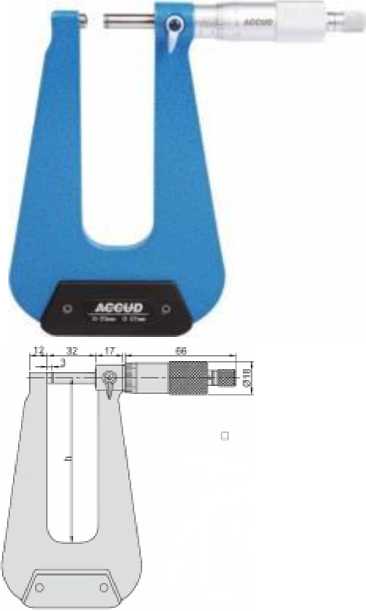

Рисунок 28 - Общий вид микрометров модификации 350
|
Исполнение |
Тип |
h |
|
350-001-11 |
А |
50 |
|
350-001-12 |
А |
100 |
|
350-001-13 |
А |
150 |
|
350-001-21 |
В |
50 |
|
350-001-22 |
В |
100 |
|
350-001-23 |
В |
150 |
|
350-001-24 |
В |
310 |
|
350-001-31 |
С |
50 |
|
350-001-32 |
С |
100 |
|
350-001-33 |
С |
150 |
Рисунок 29 - Общий вид микрометров модификации 336
Тип А
|
Исполнение |
Тип |
h |
|
336-001-11 |
А |
50 |
|
336-001-21 |
А |
100 |
|
336-001-31 |
А |
150 |
|
336-001-01 |
В |
50 |
|
336-001-02 |
В |
100 |
|
336-001-03 |
В |
150 |
|
336-001-04 |
С |
50 |
|
336-001-05 |
С |
100 |
Рисунок 30 - Общий вид микрометров модификации 347

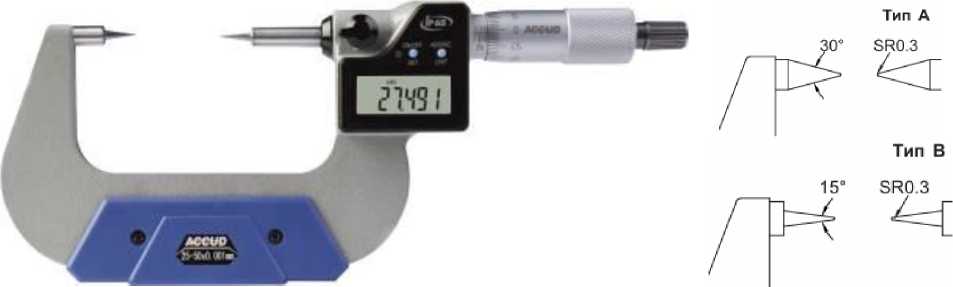

Рисунок 31 - Общий вид микрометров модификации 317
Рисунок 32 - Общий вид микрометров модификации 327

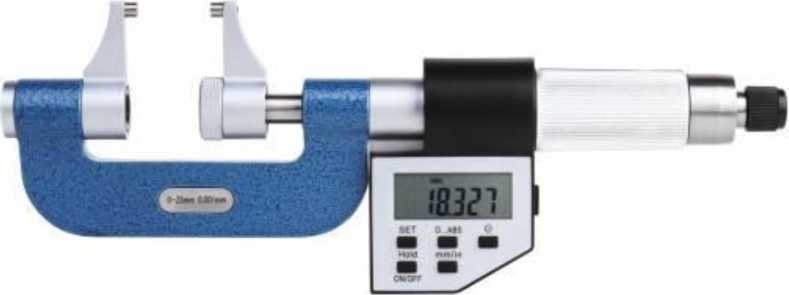

Рисунок 33 - Общий вид микрометров модификации 338
Рисунок 34 - Общий вид микрометров модификации 378
Рисунок 35 - Общий вид микрометров модификации 337
а) исполнение 348-001-01
б) исполнение 348-001-02
в) исполнение 348-001-03
Рисунок 36 - Общий вид микрометров модификации 348: а) исполнение 348-001-01; б) исполнение 348-001-02; в) исполнение 348-001-03
Рисунок 37 - Общий вид микрометров модификации 370
а) общий вид
Рисунок 38 - Общий вид микрометров модификации 319: а) общий вид; б) исполнение 319-001-01; в) исполнение 319-001-21
б) исполнение 319-001-01
в) исполнение 319-001-21
Рисунок 39 - Общий вид микрометров модификации 346
гильза
а) исполнения 344-ААА-01 и 344-ААА-02
D.75 D.75
б) исполнения 344-ААА-11 и 344-ААА-12

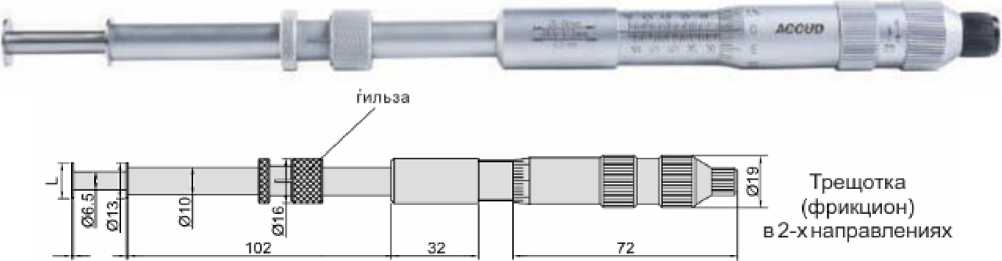

Рисунок 40 - Общий вид микрометров модификации 344: а) исполнения 344-ААА-01 и 344-ААА-02; б) исполнения 344-ААА-11 и 344-ААА-12

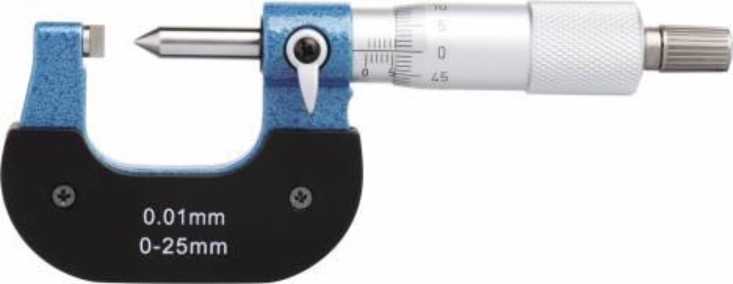

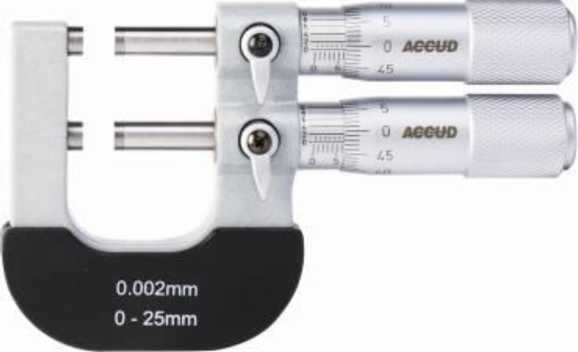

Рисунок 41 - Общий вид микрометров модификации 335
лллл ииии

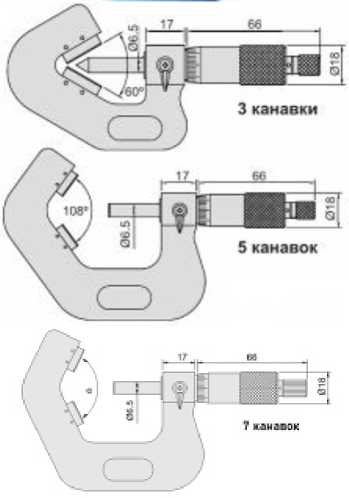

Рисунок 42 - Общий вид микрометров модификации 334 (исполнения 334-015-01, 334-020-01, 334-035-01, 334-050-01, 334-025-55, 334-045-55, 334-065-55, 334-085-55, 334-105-55)
|
lg*— ~ О- «Э , |
«Г 5 ---1 |
|
Исполнение |
Тип |
Канавок |
|
334-015-01 |
А |
3 |
|
334-020-01 |
В |
3 |
|
334-035-01 |
В |
3 |
|
334-050-01 |
В |
3 |
|
334-065-01 |
B |
3 |
|
334-080-01 |
B |
3 |
|
334-095-01 |
B |
3 |
|
334-025-55 |
В |
5 |
|
334-045-55 |
В |
5 |
|
334-065-55 |
В |
5 |
|
334-085-55 |
В |
5 |
|
334-105-55 |
В |
5 |
|
334-025-77 |
В |
7 |
|
334-045-77 |
В |
7 |
|
334-065-77 |
В |
7 |
|
334-085-77 |
В |
7 |
|
Исполнени е |
Тип |
Канавок |
|
334-006-01 |
А |
3 |
|
334-008-01 |
В |
3 |
|
334-012-01 |
В |
3 |
|
334-019-01 |
В |
3 |
|
334-024-01 |
В |
3 |
|
334-032-01 |
В |
3 |
|
334-036-01 |
В |
3 |
|
334-025-05 |
В |
5 |
|
334-045-05 |
В |
5 |
|
334-065-05 |
В |
5 |
|
334-085-05 |
В |
5 |
|
334-025-07 |
В |
7 |
|
334-045-07 |
В |
7 |
|
334-065-07 |
В |
7 |
|
334-085-07 |
В |
7 |

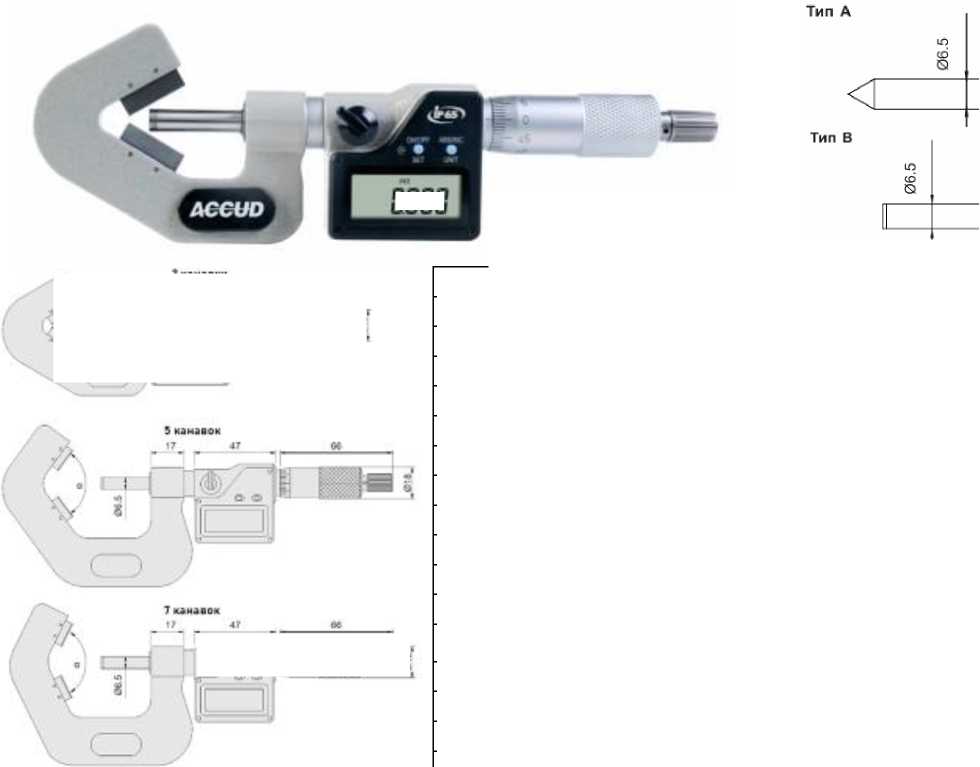

Рисунок 43 - Общий вид микрометров модификации 334 (исполнения 334-006-01, 334-008-01, 334012-01, 334-019-01, 334-024-01, 334-032-01, 334-036-01, 334-025-05, 334-045-05, 334-065-05, 334-08505)
Рисунок 44 - Общий вид микрометров модификации 308

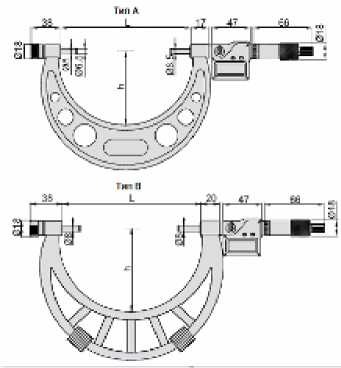

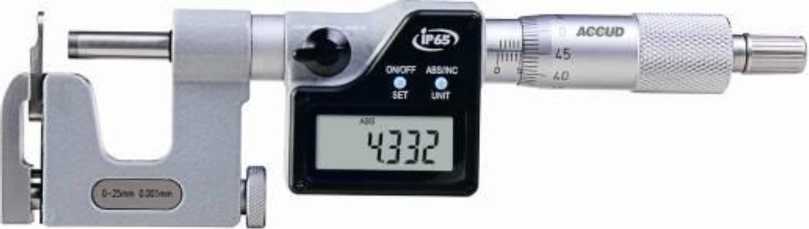

Рисунок 45 - Общий вид микрометров модификации 397
Рисунок 46 - Общий вид микрометров модификации 377

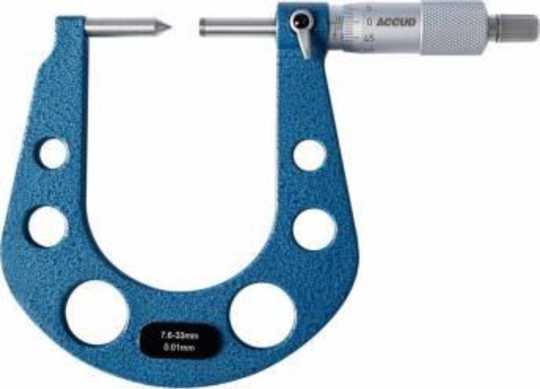

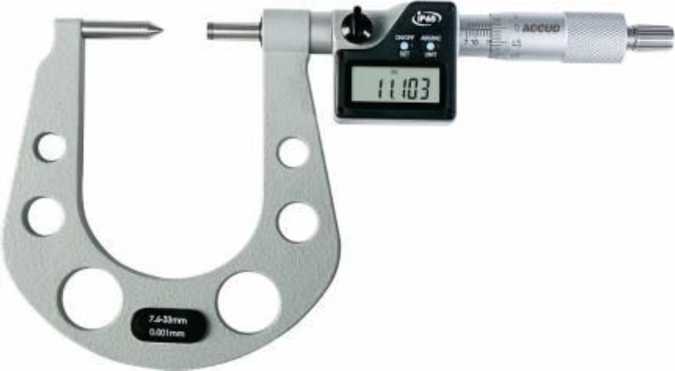

Рисунок 47 - Общий вид микрометров модификации 307
Рисунок 48 - Общий вид микрометров модификации 306
Рисунок 49 - Общий вид микрометров модификации 304
Рисунок 50 - Общий вид микрометров модификации 345
д) исполнение 376-001-04
е) исполнение 376-002-01
ж) исполнение 376-001-05
з) исполнение 376-002-03
и) исполнение 376-002-04
Рисунок 51 - Общий вид микрометров модификации 376 (а) общий вид;
б) исполнение 376-001-01; в) исполнение 376-001-02; г) исполнение 376-001-03;
д) исполнение 376-001-04; е) исполнение 376-002-01; ж) исполнение 376-001-05;
з) исполнение 376-002-03; и) исполнение 376-002-04)
б) исполнение 371-001-02
а) общий вид
д)
исполнение 371-001-05
в) исполнение 371-001-03
г) исполнение 371-001-04
108
з) исполнение 371-002-02
е) исполнение 371-001-06
—гт -------
ж) исполнение 371-001-11
и) исполнение 371-002-11
Рисунок 52 - Общий вид микрометров модификации 371
б) исполнение с плоским наконечником шпинделя с зажимной гайкой без фиксатора шпинделя
в) исполнение со сферическим наконечником шпинделя без зажимной гайки без фиксатора шпинделя
г) исполнение с плоским наконечником шпинделя с зажимной гайкой с фиксатором шпинделя
Рисунок 53 - Общий вид микрометров модификации 373 (а) общий вид;
б) исполнение с плоским наконечником шпинделя с зажимной гайкой без фиксатора шпинделя;
в) исполнение со сферическим наконечником шпинделя без зажимной гайки
без фиксатора шпинделя; г) исполнение с плоским наконечником шпинделя с зажимной гайкой с фиксатором шпинделя)
Программное обеспечение
Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер цифрового отсчетного устройства на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 конструкция микрометров с цифровым отсчетным устройством исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление по в процессе эксплуатации не осуществляется.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Технические характеристики
Таблица - Метрологические характеристики микрометров с цифровым отсчетным устройством
|
Модификация |
Исполнение |
Диапазон измерений, мм |
Дискретность отсчета, мм |
Пределы допускаемой абсолютной погрешности измерений, мкм |
Допуск параллельности измерительных поверхностей, мкм, не более |
Допуск плоскостности измерительных поверхностей, мкм, не более | |
|
КТ 1 |
КТ 2 | ||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
313 |
313-001-02 |
от 0 до 25 |
0,001 |
±2 |
±3 |
1,5 |
0,3 |
|
313-002-02 |
от 25 до 50 |
0,001 |
±2 |
±3 |
1,5 |
0,3 | |
|
313-003-02 |
от 50 до 75 |
0,001 |
±2 |
±4 |
2 |
0,3 | |
|
313-004-02 |
от 75 до 100 |
0,001 |
±3 |
±4 |
2 |
0,3 | |
|
313-005-02 |
от 100 до 125 |
0,001 |
±5 |
±7 |
3 |
0,3 | |
|
313-006-02 |
от 125 до 150 |
0,001 |
±5 |
±7 |
3 |
0,3 | |
|
313-001-01 |
от 0 до 25 |
0,001 |
±2 |
±4 |
1,5 |
0,3 | |
|
313-002-01 |
от 25 до 50 |
0,001 |
±2 |
±4 |
1,5 |
0,3 | |
|
313-003-01 |
от 50 до 75 |
0,001 |
±2 |
±3 |
2 |
0,3 | |
|
313-004-01 |
от 75 до 100 |
0,001 |
±3 |
±4 |
2 |
0,3 | |
|
313-005-01 |
от 100 до 125 |
0,001 |
±3 |
±5 |
3 |
0,3 | |
|
313-006-01 |
от 125 до 150 |
0,001 |
±3 |
±5 |
3 |
0,3 | |
|
313-007-01 |
от 150 до 175 |
0,001 |
±4 |
±6 |
3 |
0,3 | |
|
313-008-01 |
от 175 до 200 |
0,001 |
±4 |
±6 |
3 |
0,3 | |
|
313-001-01S |
от 0 до 25 |
0,001 |
±2 |
±4 |
1,5 |
0,3 | |
|
313-002-01S |
от 25 до 50 |
0,001 |
±2 |
±4 |
1,5 |
0,3 | |
|
313-003-01S |
от 50 до 75 |
0,001 |
±2 |
±3 |
2 |
0,3 | |
|
313-004-01S |
от 75 до 100 |
0,001 |
±3 |
±4 |
2 |
0,3 | |
|
313-005-01S |
от 100 до 125 |
0,001 |
±3 |
±5 |
3 |
0,3 | |
|
313-006-01S |
от 125 до 150 |
0,001 |
±3 |
±5 |
3 |
0,3 | |
|
313-007-01S |
от 150 до 175 |
0,001 |
±4 |
±6 |
3 |
0,3 | |
|
313-008-01S |
от 175 до 200 |
0,001 |
±4 |
±6 |
3 |
0,3 | |
|
313-009-01S |
от 200 до 225 |
0,001 |
±4 |
±6 |
4 |
0,3 | |
|
313-010-01S |
от 225 до 250 |
0,001 |
±4 |
±6 |
4 |
0,3 | |
|
313-011-01S |
от 250 до 275 |
0,001 |
±5 |
±7 |
4 |
0,3 | |
|
313-012-01S |
от 275 до 300 |
0,001 |
±5 |
±7 |
4 |
0,3 | |
|
312 |
312-001-03 |
от 0 до 25 |
0,001 |
±2 |
±4 |
1,5 |
0,3 |
|
312-002-03 |
от 25 до 50 |
0,001 |
±2 |
±4 |
1,5 |
0,3 | |
|
312-003-03 |
от 50 до 75 |
0,001 |
±2 |
±3 |
2 |
0,3 | |
|
312-004-03 |
от 75 до 100 |
0,001 |
±3 |
±4 |
2 |
0,3 | |
|
312-005-03 |
от 100 до 125 |
0,001 |
±3 |
±5 |
3 |
0,3 | |
|
312-006-03 |
от 125 до 150 |
0,001 |
±3 |
±5 |
3 |
0,3 | |
|
312-007-03 |
от 150 до 175 |
0,001 |
±4 |
±6 |
3 |
0,3 | |
|
312-008-03 |
от 175 до 200 |
0,001 |
±4 |
±6 |
3 |
0,3 | |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
314 |
314-001-02 |
от 0 до 25 |
0,001 |
±3 |
1,5 |
0,3 | |
|
314-002-02 |
от 25 до 50 |
0,001 |
±3 |
1,5 |
0,3 | ||
|
314-003-02 |
от 50 до 75 |
0,001 |
±4 |
2 |
0,3 | ||
|
314-004-02 |
от 75 до 100 |
0,001 |
±4 |
2 |
0,3 | ||
|
315 |
315-004-01 |
от 0 до 100 |
0,001 |
±5 |
2 |
0,3 | |
|
315-006-01 |
от 0 до 150 |
0,001 |
±6 |
3 |
0,3 | ||
|
315-012-01 |
от 150 до 300 |
0,001 |
±8 |
4 |
0,3 | ||
|
315-012-02 |
от 200 до 300 |
0,001 |
±8 |
4 |
0,3 | ||
|
315-016-01 |
от 300 до 400 |
0,001 |
±9 |
5 |
0,6 | ||
|
315-020-01 |
от 400 до 500 |
0,001 |
±11 |
6 |
0,6 | ||
|
315-024-01 |
от 500 до 600 |
0,001 |
±12 |
8 |
0,6 | ||
|
315-028-01 |
от 600 до 700 |
0,001 |
±13 |
11 |
0,9 | ||
|
315-032-01 |
от 700 до 800 |
0,001 |
±15 |
12 |
0,9 | ||
|
315-036-01 |
от 800 до 900 |
0,001 |
±16 |
13 |
0,9 | ||
|
315-040-01 |
от 900 до 1000 |
0,001 |
±17 |
14 |
0,9 | ||
|
318 |
318-001-01 |
от 0 до 25 |
0,001 |
±4 |
1,5 |
0,3 | |
|
318-002-01 |
от 25 до 50 |
0,001 |
±4 |
1,5 |
0,3 | ||
|
318-003-01 |
от 50 до 75 |
0,001 |
±5 |
2 |
0,3 | ||
|
318-004-01 |
от 75 до 100 |
0,001 |
±5 |
2 |
0,3 | ||
|
318-001-02 |
от 0 до 25 |
0,001 |
±4 |
1,5 |
0,3 | ||
|
318-002-02 |
от 25 до 50 |
0,001 |
±4 |
1,5 |
0,3 | ||
|
318-003-02 |
от 50 до 75 |
0,001 |
±5 |
2 |
0,3 | ||
|
318-004-02 |
от 75 до 100 |
0,001 |
±5 |
2 |
0,3 | ||
|
331 |
331-001-01 |
от 0 до 25 |
0,001 |
±4 |
- |
0,6 | |
|
331-002-01 |
от 25 до 50 |
0,001 |
±4 |
- |
0,6 | ||
|
331-003-01 |
от 50 до 75 |
0,001 |
±5 |
- |
0,6 | ||
|
331-004-01 |
от 75 до 100 |
0,001 |
±5 |
- |
0,6 | ||
|
331-001-02 |
от 0 до 25 |
0,001 |
±4 |
- |
- | ||
|
331-002-02 |
от 25 до 50 |
0,001 |
±4 |
- |
- | ||
|
331-003-02 |
от 50 до 75 |
0,001 |
±5 |
- |
- | ||
|
331-004-02 |
от 75 до 100 |
0,001 |
±5 |
- |
- | ||
|
380 |
380-001-01 |
от 0 до 25 |
0,001 |
±6 |
- |
0,6 | |
|
380-001-02 |
от 0 до 25 |
0,001 |
±6 |
- |
0,6 | ||
|
380-001-03 |
от 0 до 25 |
0,001 |
±6 |
- |
0,6 | ||
|
380-001-04 |
от 0 до 25 |
0,001 |
±6 |
- |
0,6 | ||
|
332 |
332-001-01 |
от 0 до 25 |
0,001 |
±4 |
4 |
1,2 | |
|
332-002-01 |
от 25 до 50 |
0,001 |
±4 |
4 |
1,2 | ||
|
332-003-01 |
от 50 до 75 |
0,001 |
±5 |
5 |
1,2 | ||
|
332-004-01 |
от 75 до 100 |
0,001 |
±5 |
5 |
1,2 | ||
|
332-005-01 |
от 100 до 125 |
0,001 |
±6 |
6 |
1,2 | ||
|
332-006-01 |
от 125 до 150 |
0,001 |
±6 |
6 |
1,2 | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
339 |
339-001-01 |
от 0 до 25 |
0,001 |
±4 |
2 |
0,6 | |
|
339-002-01 |
от 25 до 50 |
0,001 |
±4 |
2 |
0,6 | ||
|
339-003-01 |
от 50 до 75 |
0,001 |
±5 |
3 |
0,6 | ||
|
339-004-01 |
от 75 до 100 |
0,001 |
±5 |
3 |
0,6 | ||
|
339-005-01 |
от 100 до 125 |
0,001 |
±6 |
4 |
0,6 | ||
|
339-006-01 |
от 125 до 150 |
0,001 |
±6 |
4 |
0,6 | ||
|
339-007-01 |
от 150 до 175 |
0,001 |
±7 |
5 |
0,6 | ||
|
339-008-01 |
от 175 до 200 |
0,001 |
±7 |
5 |
0,6 | ||
|
316 |
316-001-01 |
от 0 до 25 |
0,001 |
±4 |
1,5 |
0,3 | |
|
316-002-01 |
от 25 до 50 |
0,001 |
±4 |
1,5 |
0,3 | ||
|
316-003-01 |
от 50 до 75 |
0,001 |
±5 |
2 |
0,3 | ||
|
316-004-01 |
от 75 до 100 |
0,001 |
±5 |
2 |
0,3 | ||
|
316-005-01 |
от 100 до 125 |
0,001 |
±5 |
2,5 |
0,6 | ||
|
316-006-01 |
от 125 до 150 |
0,001 |
±5 |
2,5 |
0,6 | ||
|
316-007-01 |
от 150 до 175 |
0,001 |
±7 |
3 |
0,6 | ||
|
316-001-02 |
от 0 до 25 |
0,001 |
±4 |
1,5 |
0,3 | ||
|
316-002-02 |
от 25 до 50 |
0,001 |
±4 |
1,5 |
0,3 | ||
|
316-003-02 |
от 50 до 75 |
0,001 |
±5 |
2 |
0,6 | ||
|
316-004-02 |
от 75 до 100 |
0,001 |
±5 |
2 |
0,6 | ||
|
316-005-02 |
от 100 до 125 |
0,001 |
±5 |
2,5 |
0,6 | ||
|
316-006-02 |
от 125 до 150 |
0,001 |
±5 |
2,5 |
0,6 | ||
|
316-007-02 |
от 150 до 175 |
0,001 |
±7 |
3 |
0,6 | ||
|
350 |
350-001-11 |
от 0 до 25 |
0,001 |
±3 |
3 |
0,3 | |
|
350-001-12 |
от 0 до 25 |
0,001 |
±5 |
5 |
0,3 | ||
|
350-001-13 |
от 0 до 25 |
0,001 |
±7 |
7 |
0,3 | ||
|
350-001-21 |
от 0 до 25 |
0,001 |
±3 |
- |
0,3 | ||
|
350-001-22 |
от 0 до 25 |
0,001 |
±5 |
- |
0,3 | ||
|
350-001-23 |
от 0 до 25 |
0,001 |
±7 |
- |
0,3 | ||
|
350-001-24 |
от 0 до 25 |
0,001 |
±10 |
- |
0,3 | ||
|
350-001-31 |
от 0 до 25 |
0,001 |
±3 |
- |
- | ||
|
350-001-32 |
от 0 до 25 |
0,001 |
±5 |
- |
- | ||
|
350-001-33 |
от 0 до 25 |
0,001 |
±7 |
- |
- | ||
|
317 |
317-001-01 |
от 0 до 25 |
0,001 |
±4 |
- |
- | |
|
317-002-01 |
от 25 до 50 |
0,001 |
±4 |
- |
- | ||
|
317-003-01 |
от 50 до 75 |
0,001 |
±5 |
- |
- | ||
|
317-004-01 |
от 75 до 100 |
0,001 |
±5 |
- |
- | ||
|
317-001-02 |
от 0 до 25 |
0,001 |
±4 |
- |
- | ||
|
317-002-02 |
от 25 до 50 |
0,001 |
±4 |
- |
- | ||
|
317-003-02 |
от 50 до 75 |
0,001 |
±5 |
- |
- | ||
|
317-004-02 |
от 75 до 100 |
0,001 |
±5 |
- |
- | ||
|
338 |
338-001-01 |
от 0 до 25 |
0,001 |
±10 |
10 |
0,3 | |
|
338-002-01 |
от 25 до 50 |
0,001 |
±10 |
10 |
0,3 | ||
|
338-003-01 |
от 50 до 75 |
0,001 |
±11 |
10 |
0,3 | ||
|
338-004-01 |
от 75 до 100 |
0,001 |
±11 |
10 |
0,3 | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
319 |
319-001-01 |
от 0 до 25 |
0,001 |
±4 |
- |
0,3 | |
|
319-001-21 |
от 0 до 25 |
0,001 |
±4 |
- |
0,3 | ||
|
334 |
334-015-01 |
от 1 до 15 |
0,001 |
±4 |
- |
- | |
|
334-020-01 |
от 5 до 20 |
0,001 |
±4 |
- |
0,6 | ||
|
334-035-01 |
от 20 до 35 |
0,001 |
±5 |
- |
0,6 | ||
|
334-050-01 |
от 35 до 50 |
0,001 |
±5 |
- |
0,6 | ||
|
334-065-01 |
от 50 до 65 |
0,001 |
±6 |
- |
0,6 | ||
|
334-080-01 |
от 65 до 80 |
0,001 |
±6 |
- |
0,6 | ||
|
334-095-01 |
от 80 до 95 |
0,001 |
±6 |
- |
0,6 | ||
|
334-025-55 |
от 5 до 25 |
0,001 |
±4 |
- |
0,6 | ||
|
334-045-55 |
от 25 до 45 |
0,001 |
±5 |
- |
0,6 | ||
|
334-065-55 |
от 45 до 65 |
0,001 |
±6 |
- |
0,6 | ||
|
334-085-55 |
от 65 до 85 |
0,001 |
±6 |
- |
0,6 | ||
|
334-105-55 |
от 85 до 105 |
0,001 |
±6 |
- |
0,6 | ||
|
334-025-77 |
от 5 до 25 |
0,001 |
±4 |
- |
0,6 | ||
|
334-045-77 |
от 25 до 45 |
0,001 |
±4 |
- |
0,6 | ||
|
334-065-77 |
от 45 до 65 |
0,001 |
±5 |
- |
0,6 | ||
|
334-085-77 |
от 65 до 85 |
0,001 |
±5 |
- |
0,6 | ||
|
397 |
397-001-01 |
от 0 до 25 |
0,001 |
±4 |
4 |
0,6 | |
|
397-002-01 |
от 25 до 50 |
0,001 |
±4 |
4 |
0,6 | ||
|

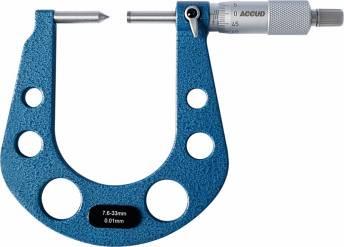

307 |
307-001-01 |
от 7,6 до 33 |
0,001 |
±5 |
- |
0,6 | |
|
307-002-01 |
от 25 до 50 |
0,001 |
±5 |
- |
0,6 | ||
|
304 |
304-001-01 |
от 0 до 25 |
0,001 |
±4 |
- |
- | |
|
304-002-01 |
от 25 до 50 |
0,001 |
±4 |
- |
- | ||
|
304-003-01 |
от 50 до 75 |
0,001 |
±5 |
- |
- | ||
|
304-004-01 |
от 75 до 100 |
0,001 |
±5 |
- |
- | ||
|
304-005-01 |
от 100 до 125 |
0,001 |
±6 |
- |
- | ||
|
304-006-01 |
от 125 до 150 |
0,001 |
±6 |
- |
- | ||
|
304-007-01 |
от 150 до 175 |
0,001 |
±7 |
- |
- | ||
|
376 |
376-001-01 |
от 0 до 25 |
0,001 |
±2 |
- |
0,3 | |
|
376-001-02 |
от 0 до 25 |
0,001 |
±2 |
- |
0,3 | ||
|
376-001-03 |
от 0 до 25 |
0,001 |
±2 |
- |
0,3 | ||
|
376-001-04 |
от 0 до 25 |
0,001 |
±2 |
- |
0,3 | ||
|
376-002-01 |
от 0 до 50 |
0,001 |
±4 |
- |
0,3 | ||
|
376-001-05 |
от 0 до 25 |
0,001 |
±2 |
- |
0,3 | ||
|
376-002-03 |
от 0 до 50 |
0,001 |
±4 |
- |
0,3 | ||
|
376-002-04 |
от 0 до 50 |
0,001 |
±4 |
- |
0,3 | ||
Таблица 2 - Метрологические характеристики микрометров с отсчетом по барабану и стеблю
|
Модификация |
Исполнение |
Диапазон измерений, мм |
Цена деления, мм |
Пределы допускаемой абсолютной погрешности измерений, мкм |
Допуск параллельности измерительных поверхностей, мкм, не более |
Допуск плоскостности измерительных поверхностей, мкм, не более | |
|
КТ 1 |
КТ 2 | ||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
305 |
305-001-01 |
от 0 до 25 |
0,01 |
±2 |
±4 |
2 |
0,6 |
|
305-002-01 |
от 25 до 50 |
0,01 |
±2,5 |
±4 |
2 |
0,6 | |
|
305-003-01 |
от 50 до 75 |
0,01 |
±4 |
±5 |
3 |
0,6 | |
|
305-004-01 |
от 75 до 100 |
0,01 |
±4 |
±5 |
3 |
0,6 | |
|
310 |
310-001-01 |
от 0 до 25 |
0,01 |
±2 |
±4 |
2 |
0,6 |
|
310-002-01 |
от 25 до 50 |
0,01 |
±2,5 |
±4 |
2 |
0,6 | |
|
310-003-01 |
от 50 до 75 |
0,01 |
±4 |
±5 |
3 |
0,6 | |
|
310-004-01 |
от 75 до 100 |
0,01 |
±4 |
±5 |
3 |
0,6 | |
|
310-005-01 |
от 100 до 125 |
0,01 |
±5 |
±6 |
4 |
0,6 | |
|
310-006-01 |
от 125 до 150 |
0,01 |
±5 |
±6 |
4 |
0,6 | |
|
310-007-01 |
от 150 до 175 |
0,01 |
±5 |
±7 |
5 |
0,6 | |
|
310-008-01 |
от 175 до 200 |
0,01 |
±5 |
±7 |
5 |
0,6 | |
|
320 |
320-015-01 |
от 0 до 15 |
0,01 |
±6 |
6 |
0,6 | |
|
321 |
321-001-01 |
от 0 до 25 |
0,01 |
±2 |
±4 |
2 |
0,6 |
|
321-002-01 |
от 25 до 50 |
0,01 |
±2,5 |
±4 |
2 |
0,6 | |
|
321-003-01 |
от 50 до 75 |
0,01 |
±2,5 |
±5 |
3 |
0,6 | |
|
321-004-01 |
от 75 до 100 |
0,01 |
±2,5 |
±5 |
3 |
0,6 | |
|
321-005-01 |
от 100 до 125 |
0,01 |
±5 |
±6 |
4 |
0,6 | |
|
321-006-01 |
от 125 до 150 |
0,01 |
±5 |
±6 |
4 |
0,6 | |
|
321-007-01 |
от 150 до 175 |
0,01 |
±5 |
±7 |
5 |
0,6 | |
|
321-008-01 |
от 175 до 200 |
0,01 |
±5 |
±7 |
5 |
0,6 | |
|
321-009-01 |
от 200 до 225 |
0,01 |
±6 |
±8 |
6 |
0,6 | |
|
321-010-01 |
от 225 до 250 |
0,01 |
±6 |
±8 |
6 |
0,6 | |
|
321-011-01 |
от 250 до 275 |
0,01 |
±6 |
±9 |
7 |
0,6 | |
|
321-012-01 |
от 275 до 300 |
0,01 |
±6 |
±9 |
7 |
0,6 | |
|
322 |
322-001-01 |
от 0 до 25 |
0,001 |
±2 |
±4 |
2 |
0,6 |
|
322-002-01 |
от 25 до 50 |
0,001 |
±2 |
±4 |
2 |
0,6 | |
|
322-003-01 |
от 50 до 75 |
0,001 |
±3 |
±5 |
3 |
0,6 | |
|
322-004-01 |
от 75 до 100 |
0,001 |
±3 |
±5 |
3 |
0,6 | |
|
322-005-01 |
от 100 до 125 |
0,001 |
±3 |
±6 |
4 |
0,6 | |
|
322-006-01 |
от 125 до 150 |
0,001 |
±3 |
±6 |
4 |
0,6 | |
|
322-007-01 |
от 150 до 175 |
0,001 |
±3 |
±7 |
5 |
0,6 | |
|
322-008-01 |
от 175 до 200 |
0,001 |
±3 |
±7 |
5 |
0,6 | |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
323 |
323-001-01 |
от 0 до 25 |
0,01 |
±2 |
±4 |
2 |
0,6 |
|
323-002-01 |
от 25 до 50 |
0,01 |
±2,5 |
±4 |
2 |
0,6 | |
|
323-003-01 |
от 50 до 75 |
0,01 |
±4 |
±5 |
3 |
0,6 | |
|
323-004-01 |
от 75 до 100 |
0,01 |
±4 |
±5 |
3 |
0,6 | |
|
323-005-01 |
от 100 до 125 |
0,01 |
±5 |
±6 |
4 |
0,6 | |
|
323-006-01 |
от 125 до 150 |
0,01 |
±5 |
±6 |
4 |
0,6 | |
|
323-007-01 |
от 150 до 175 |
0,01 |
±5 |
±7 |
5 |
0,6 | |
|
323-008-01 |
от 175 до 200 |
0,01 |
±5 |
±7 |
5 |
0,6 | |
|
379 |
379-001-01 |
от 0 до 25 |
0,01 |
±2 |
±4 |
2 |
0,6 |
|
325 |
325-002-01 |
от 0 до 50 |
0,01 |
±2 |
±4 |
2 |
0,6 |
|
325-004-01 |
от 0 до 100 |
0,01 |
±4 |
±5 |
3 |
0,6 | |
|
325-006-01 |
от 0 до 150 |
0,01 |
±3 |
±6 |
4 |
0,6 | |
|
325-008-01 |
от 100 до 200 |
0,01 |
±3 |
±7 |
5 |
0,6 | |
|
325-012-01 |
от 150 до 300 |
0,01 |
±4 |
±9 |
7 |
0,6 | |
|
325-006-02 |
от 50 до 150 |
0,01 |
±3 |
±6 |
4 |
0,6 | |
|
325-012-02 |
от 200 до 300 |
0,01 |
±4 |
±9 |
7 |
0,6 | |
|
325-016-02 |
от 300 до 400 |
0,01 |
±5 |
±11 |
9 |
0,6 | |
|
325-020-02 |
от 400 до 500 |
0,01 |
±5 |
±13 |
11 |
0,6 | |
|
325-024-02 |
от 500 до 600 |
0,01 |
±6 |
±14 |
12 |
0,6 | |
|
325-028-02 |
от 600 до 700 |
0,01 |
±16 |
±18 |
14 |
0,9 | |
|
325-032-02 |
от 700 до 800 |
0,01 |
±18 |
±20 |
16 |
0,9 | |
|
325-036-02 |
от 800 до 900 |
0,01 |
±20 |
±22 |
18 |
0,9 | |
|
325-040-02 |
от 900 до 1000 |
0,01 |
±22 |
±24 |
20 |
0,9 | |
|
329 |
329-016-01 |
от 300 до 400 |
0,01 |
±5 |
±11 |
9 |
0,6 |
|
329-020-01 |
от 400 до 500 |
0,01 |
±5 |
±13 |
11 |
0,6 | |
|
329-024-01 |
от 500 до 600 |
0,01 |
±6 |
±14 |
12 |
0,6 | |
|
329-028-01 |
от 600 до 700 |
0,01 |
±16 |
±18 |
14 |
0,9 | |
|
329-032-01 |
от 700 до 800 |
0,01 |
±18 |
±20 |
16 |
0,9 | |
|
329-036-01 |
от 800 до 900 |
0,01 |
±20 |
±22 |
18 |
0,9 | |
|
329-040-01 |
от 900 до 1000 |
0,01 |
±22 |
±24 |
20 |
0,9 | |
|
329-048-01 |
от 1000 до 1200 |
0,01 |
±22 |
±24 |
20 |
0,9 | |
|
329-056-01 |
от 1200 до 1400 |
0,01 |
±24 |
±26 |
22 |
0,9 | |
|
329-064-01 |
от 1400 до 1600 |
0,01 |
±28 |
±30 |
24 |
0,9 | |
|
329-072-01 |
от 1600 до 1800 |
0,01 |
±31 |
±33 |
26 |
0,9 | |
|
329-080-01 |
от 1800 до 2000 |
0,01 |
±34 |
±36 |
28 |
0,9 | |
|
328 |
328-001-03 |
от 0 до 25 |
0,01 |
±4 |
2 |
0,6 | |
|
328-002-03 |
от 25 до 50 |
0,01 |
±4 |
2 |
0,6 | ||
|
328-003-03 |
от 50 до 75 |
0,01 |
±5 |
3 |
0,6 | ||
|
328-004-03 |
от 75 до 100 |
0,01 |
±5 |
3 |
0,6 | ||
|
328-005-03 |
от 100 до 125 |
0,01 |
±6 |
4 |
0,6 | ||
|
328-006-03 |
от 125 до 150 |
0,01 |
±6 |
4 |
0,6 | ||
|
328-007-03 |
от 150 до 175 |
0,01 |
±7 |
5 |
0,6 | ||
|
328-001-04 |
от 0 до 25 |
0,01 |
±4 |
2 |
0,6 | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
340 |
340-001-01 |
от 0 до 25 |
0,01 |
±4 |
- |
0,6 | |
|
340-002-01 |
от 25 до 50 |
0,01 |
±4 |
- |
0,6 | ||
|
340-003-01 |
от 50 до 75 |
0,01 |
±5 |
- |
0,6 | ||
|
340-004-01 |
от 75 до 100 |
0,01 |
±5 |
- |
0,6 | ||
|
340-005-01 |
от 100 до 125 |
0,01 |
±6 |
- |
0,6 | ||
|
340-006-01 |
от 125 до 150 |
0,01 |
±6 |
- |
0,6 | ||
|
340-007-01 |
от 150 до 175 |
0,01 |
±7 |
- |
0,6 | ||
|
340-001-02 |
от 0 до 25 |
0,01 |
±4 |
- |
- | ||
|
340-002-02 |
от 25 до 50 |
0,01 |
±4 |
- |
- | ||
|
340-003-02 |
от 50 до 75 |
0,01 |
±5 |
- |
- | ||
|
340-004-02 |
от 75 до 100 |
0,01 |
±5 |
- |
- | ||
|
340-005-02 |
от 100 до 125 |
0,01 |
±6 |
- |
- | ||
|
340-006-02 |
от 125 до 150 |
0,01 |
±6 |
- |
- | ||
|
340-007-02 |
от 150 до 175 |
0,01 |
±7 |
- |
- | ||
|
341 |
341-001-01 |
от 0 до 25 |
0,01 |
±6 |
- |
0,6 | |
|
341-002-01 |
от 25 до 50 |
0,01 |
±6 |
- |
0,6 | ||
|
341-001-02 |
от 0 до 25 |
0,01 |
±6 |
- |
0,6 | ||
|
341-002-02 |
от 25 до 50 |
0,01 |
±6 |
- |
0,6 | ||
|
341-001-03 |
от 0 до 25 |
0,01 |
±6 |
- |
0,6 | ||
|
341-002-03 |
от 25 до 50 |
0,01 |
±6 |
- |
0,6 | ||
|
341-001-04 |
от 0 до 25 |
0,01 |
±6 |
- |
0,6 | ||
|
341-002-04 |
от 25 до 50 |
0,01 |
±6 |
- |
0,6 | ||
|
341-001-05 |
от 0 до 25 |
0,01 |
±6 |
- |
0,6 | ||
|
341-002-05 |
от 25 до 50 |
0,01 |
±6 |
- |
0,6 | ||
|
341-001-06 |
от 0 до 25 |
0,01 |
±6 |
- |
0,6 | ||
|
341-002-06 |
от 25 до 50 |
0,01 |
±6 |
- |
0,6 | ||
|
342 |
342-001-01 |
от 0 до 25 |
0,01 |
±4 |
4 |
1,2 | |
|
342-002-01 |
от 25 до 50 |
0,01 |
±4 |
4 |
1,2 | ||
|
342-003-01 |
от 50 до 75 |
0,01 |
±5 |
5 |
1,2 | ||
|
342-004-01 |
от 75 до 100 |
0,01 |
±5 |
5 |
1,2 | ||
|
342-005-01 |
от 100 до 125 |
0,01 |
±6 |
6 |
1,2 | ||
|
342-006-01 |
от 125 до 150 |
0,01 |
±6 |
6 |
1,2 | ||
|
342-001-02 |
от 0 до 25 |
0,01 |
±4 |
4 |
1,2 | ||
|
342-002-02 |
от 25 до 50 |
0,01 |
±4 |
4 |
1,2 | ||
|
342-003-02 |
от 50 до 75 |
0,01 |
±5 |
5 |
1,2 | ||
|
342-004-02 |
от 75 до 100 |
0,01 |
±5 |
5 |
1,2 | ||
|
342-005-02 |
от 100 до 125 |
0,01 |
±6 |
6 |
1,2 | ||
|
342-006-02 |
от 125 до 150 |
0,01 |
±6 |
6 |
1,2 | ||
|
342-007-02 |
от 150 до 175 |
0,01 |
±7 |
7 |
1,2 | ||
|
342-008-02 |
от 175 до 200 |
0,01 |
±7 |
7 |
1,2 | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
330 |
330-001-01 |
от 0 до 25 |
0,01 |
±4 |
2 |
0,6 | |
|
330-002-01 |
от 25 до 50 |
0,01 |
±4 |
2 |
0,6 | ||
|
330-003-01 |
от 50 до 75 |
0,01 |
±5 |
3 |
0,6 | ||
|
330-004-01 |
от 75 до 100 |
0,01 |
±5 |
3 |
0,6 | ||
|
330-005-01 |
от 100 до 125 |
0,01 |
±6 |
4 |
0,6 | ||
|
330-006-01 |
от 125 до 150 |
0,01 |
±6 |
4 |
0,6 | ||
|
330-007-01 |
от 150 до 175 |
0,01 |
±7 |
5 |
0,6 | ||
|
330-008-01 |
от 175 до 200 |
0,01 |
±7 |
5 |
0,6 | ||
|
326 |
326-001-03 |
от 0 до 25 |
0,01 |
±4 |
2 |
0,6 | |
|
326-002-03 |
от 25 до 50 |
0,01 |
±4 |
2 |
0,6 | ||
|
326-003-03 |
от 50 до 75 |
0,01 |
±5 |
3 |
0,6 | ||
|
326-004-03 |
от 75 до 100 |
0,01 |
±5 |
3 |
0,6 | ||
|
326-005-03 |
от 100 до 125 |
0,01 |
±6 |
4 |
0,6 | ||
|
326-006-03 |
от 125 до 150 |
0,01 |
±6 |
4 |
0,6 | ||
|
326-007-03 |
от 150 до 175 |
0,01 |
±7 |
5 |
0,6 | ||
|
326-008-03 |
от 175 до 200 |
0,01 |
±7 |
5 |
0,6 | ||
|
326-009-03 |
от 200 до 225 |
0,01 |
±8 |
6 |
0,6 | ||
|
326-010-03 |
от 225 до 250 |
0,01 |
±8 |
6 |
0,6 | ||
|
326-011-03 |
от 250 до 275 |
0,01 |
±9 |
7 |
0,6 | ||
|
326-012-03 |
от 275 до 300 |
0,01 |
±9 |
7 |
0,6 | ||
|
326-001-04 |
от 0 до 25 |
0,01 |
±4 |
2 |
0,6 | ||
|
326-002-04 |
от 25 до 50 |
0,01 |
±4 |
2 |
0,6 | ||
|
326-003-04 |
от 50 до 75 |
0,01 |
±5 |
3 |
0,6 | ||
|
326-004-04 |
от 75 до 100 |
0,01 |
±5 |
3 |
0,6 | ||
|
326-005-04 |
от 100 до 125 |
0,01 |
±6 |
4 |
0,6 | ||
|
326-006-04 |
от 125 до 150 |
0,01 |
±6 |
4 |
0,6 | ||
|
326-007-04 |
от 150 до 175 |
0,01 |
±7 |
5 |
0,6 | ||
|
326-008-04 |
от 175 до 200 |
0,01 |
±7 |
5 |
0,6 | ||
|
326-009-04 |
от 200 до 225 |
0,01 |
±8 |
6 |
0,6 | ||
|
326-010-04 |
от 225 до 250 |
0,01 |
±8 |
6 |
0,6 | ||
|
326-011-04 |
от 250 до 275 |
0,01 |
±9 |
7 |
0,6 | ||
|
326-012-04 |
от 275 до 300 |
0,01 |
±9 |
7 |
0,6 | ||
|
336 |
336-001-11 |
от 0 до 25 |
0,01 |
±4 |
2 |
0,6 | |
|
336-001-21 |
от 0 до 25 |
0,01 |
±4 |
2 |
0,6 | ||
|
336-001-31 |
от 0 до 25 |
0,01 |
±4 |
2 |
0,6 | ||
|
336-001-01 |
от 0 до 25 |
0,01 |
±7 |
- |
0,6 | ||
|
336-001-02 |
от 0 до 25 |
0,01 |
±7 |
- |
0,6 | ||
|
336-001-03 |
от 0 до 25 |
0,01 |
±7 |
- |
0,6 | ||
|
336-001-04 |
от 0 до 25 |
0,01 |
±7 |
- |
- | ||
|
336-001-05 |
от 0 до 25 |
0,01 |
±10 |
- |
- | ||
|
1 |
2 |
3 |
4 |
5 6 |
7 |
8 |
|
327 |
327-001-03 |
от 0 до 25 |
0,01 |
±4 |
- |
0,6 |
|
327-002-03 |
от 25 до 50 |
0,01 |
±4 |
- |
0,6 | |
|
327-003-03 |
от 50 до 75 |
0,01 |
±5 |
- |
0,6 | |
|
327-004-03 |
от 75 до 100 |
0,01 |
±5 |
- |
0,6 | |
|
327-001-04 |
от 0 до 25 |
0,01 |
±4 |
- |
0,6 | |
|
327-002-04 |
от 25 до 50 |
0,01 |
±4 |
- |
0,6 | |
|
327-003-04 |
от 50 до 75 |
0,01 |
±5 |
- |
0,6 | |
|
327-004-04 |
от 75 до 100 |
0,01 |
±5 |
- |
0,6 | |
|
378 |
378-001-01 |
от 0 до 25 |
0,01 |
±10 |
2 |
0,6 |
|
378-002-01 |
от 25 до 50 |
0,01 |
±10 |
2 |
0,6 | |
|
378-003-01 |
от 50 до 75 |
0,01 |
±11 |
3 |
0,6 | |
|
378-004-01 |
от 75 до 100 |
0,01 |
±11 |
3 |
0,6 | |
|
337 |
337-001-01 |
от 0 до 25 |
0,01 |
±4 |
4 |
0,6 |
|
337-002-01 |
от 25 до 50 |
0,01 |
±4 |
4 |
0,6 | |
|
337-003-01 |
от 50 до 75 |
0,01 |
±5 |
5 |
0,6 | |
|
337-004-01 |
от 75 до 100 |
0,01 |
±5 |
5 |
0,6 | |
|
348 |
348-001-01 |
от 0 до 13 |
0,01 |
±4 |
- |
0,6 |
|
348-001-02 |
от 0 до 13 |
0,01 |
±4 |
- |
0,6 | |
|
348-001-03 |
от 0 до 13 |
0,01 |
±4 |
- |
0,6 | |
|
370 |
370-010-01 |
от 0 до 10 |
0,01 |
±4 |
2 |
0,6 |
|
346 |
346-001-01 |
от 0 до 25 |
0,01 |
±4 |
- |
- |
|
346-001-02 |
от 0 до 25 |
0,01 |
±4 |
- |
- | |
|
346-002-02 |
от 25 до 50 |
0,01 |
±4 |
- |
- | |
|
346-003-02 |
от 50 до 75 |
0,01 |
±5 |
- |
- | |
|
346-004-02 |
от 75 до 100 |
0,01 |
±5 |
- |
- | |
|
344 |
344-001-01 |
от 0 до 25 (от 1,6 до 26,5)* |
0,01 |
±10 |
10 |
1,2 |
|
344-002-01 |
от 25 до 50 (от 26,5 до 51,5) * |
0,01 |
±10 |
10 |
1,2 | |
|
344-003-01 |
от 50 до 75 (от 51,5 до 76,5) * |
0,01 |
±10 |
10 |
1,2 | |
|
344-004-01 |
от 75 до 100 (от 76,5 до 101,5) * |
0,01 |
±10 |
10 |
1,2 | |
|
344-001-02 |
от 0 до 25 (от 1,6 до 26,5) * |
0,01 |
±10 |
10 |
1,2 | |
|
344-001-11 |
от 0 до 25 (от 1,6 до 26,5) * |
0,01 |
±10 |
10 |
1,2 | |
|
344-002-11 |
от 25 до 50 (от 26,5 до 51,5) * |
0,01 |
±10 |
10 |
1,2 | |
|
344-003-11 |
от 50 до 75 (от 51,5 до 76,5) * |
0,01 |
±10 |
10 |
1,2 | |
|
344-004-11 |
от 75 до 100 (от 76,5 до 101,5) * |
0,01 |
±10 |
10 |
1,2 | |
|
344-001-12 |
от 0 до 25 (от 1,6 до 26,5) * |
0,01 |
±10 |
10 |
1,2 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
335 |
335-001-01 |
от 0 до 25 |
0,01 |
±4 |
2 |
0,6 | |
|
335-002-01 |
от 25 до 50 |
0,01 |
±4 |
2 |
0,6 | ||
|
334 |
334-006-01 |
от 1 до 15 |
0,01 |
±4 |
- |
0,6 | |
|
334-008-01 |
от 5 до 20 |
0,01 |
±4 |
- |
0,6 | ||
|
334-012-01 |
от 20 до 35 |
0,01 |
±5 |
- |
0,6 | ||
|
334-019-01 |
от 35 до 50 |
0,01 |
±5 |
- |
0,6 | ||
|
334-024-01 |
от 50 до 65 |
0,01 |
±6 |
- |
0,6 | ||
|
334-032-01 |
от 65 до 80 |
0,01 |
±6 |
- |
0,6 | ||
|
334-036-01 |
от 80 до 95 |
0,01 |
±7 |
- |
0,6 | ||
|
334-025-05 |
от 5 до 25 |
0,01 |
±4 |
- |
0,6 | ||
|
334-045-05 |
от 25 до 45 |
0,01 |
±5 |
- |
0,6 | ||
|
334-065-05 |
от 45 до 65 |
0,01 |
±6 |
- |
0,6 | ||
|
334-085-05 |
от 65 до 85 |
0,01 |
±7 |
- |
0,6 | ||
|
334-025-07 |
от 5 до 25 |
0,01 |
±4 |
- |
0,6 | ||
|
334-045-07 |
от 25 до 45 |
0,01 |
±5 |
- |
0,6 | ||
|
334-065-07 |
от 45 до 65 |
0,01 |
±6 |
- |
0,6 | ||
|
334-085-07 |
от 65 до 85 |
0,01 |
±7 |
- |
0,6 | ||
|
308 |
308-001-01 |
от 0 до 25 |
0,01 |
±4 |
4 |
1,2 | |
|
308-002-01 |
от 25 до 50 |
0,01 |
±4 |
4 |
1,2 | ||
|
377 |
377-001-01 |
от 0 до 25 |
0,01 |
±4 |
4 |
0,6 | |
|
377-002-01 |
от 25 до 50 |
0,01 |
±4 |
4 |
0,6 | ||
|
306 |
306-001-01 |
от 7,6 до 33 |
0,01 |
±5 |
- |
0,6 | |
|
306-002-01 |
от 25 до 50 |
0,01 |
±5 |
- |
0,6 | ||
|
345 |
345-001-01 |
от 0 до 25 |
0,01 |
±4 |
- |
- | |
|
345-002-01 |
от 25 до 50 |
0,01 |
±4 |
- |
- | ||
|
345-003-01 |
от 50 до 75 |
0,01 |
±5 |
- |
- | ||
|
345-004-01 |
от 75 до 100 |
0,01 |
±5 |
- |
- | ||
|
345-005-01 |
от 100 до 125 |
0,01 |
±6 |
- |
- | ||
|
345-006-01 |
от 125 до 150 |
0,01 |
±6 |
- |
- | ||
|
345-007-01 |
от 150 до 175 |
0,01 |
±7 |
- |
- | ||
|
371 |
371-001-02 |
от 0 до 25 |
0,01 |
±3 |
- |
0,6 | |
|
371-001-03 |
от 0 до 25 |
0,01 |
±3 |
- |
0,6 | ||
|
371-001-04 |
от 0 до 25 |
0,01 |
±3 |
- |
0,6 | ||
|
371-001-05 |
от 0 до 25 |
0,01 |
±3 |
- |
0,6 | ||
|
371-001-06 |
от 0 до 25 |
0,01 |
±3 |
- |
0,6 | ||
|
371-001-11 |
от 0 до 25 |
0,01 |
±3 |
- |
0,6 | ||
|
371-002-02 |
от 0 до 50 |
0,01 |
±5 |
- |
0,6 | ||
|
371-002-11 |
от 0 до 50 |
0,01 |
±5 |
- |
0,6 | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
373 |
373-001-01 |
от 0 до 15 |
0,01 |
±3 |
- |
0,6 | |
|
373-001-02 |
от 0 до 15 |
0,01 |
±3 |
- |
0,6 | ||
|
373-001-03 |
от 0 до 15 |
0,01 |
±3 |
- |
0,6 | ||
|
373-001-04 |
от 0 до 15 |
0,01 |
±3 |
- |
0,6 | ||
|
373-013-01 |
от 0 до 13 |
0,01 |
±3 |
- |
0,6 | ||
|
373-013-02 |
от 0 до 13 |
0,01 |
±3 |
- |
0,6 | ||
|
373-013-03 |
от 0 до 13 |
0,01 |
±3 |
- |
0,6 | ||
|
373-013-04 |
от 0 до 13 |
0,01 |
±3 |
- |
0,6 | ||
|
373-013-05 |
от 0 до 13 |
0,01 |
±3 |
- |
0,6 | ||
|
373-013-06 |
от 0 до 13 |
0,01 |
±3 |
- |
0,6 | ||
- диапазон измерений для внутренних измерений
Таблица 3 - Метрологические характеристики микрометров с отсчетом по циферблату
|
Модификация |
Исполнение |
Диапазон измерений, мм |
Цена деления, мм |
Пределы допускаемой абсолютной погрешности измерений, мкм |
Допуск параллельности измерительных поверхностей, мкм, не более |
Допуск плоскостности измерительных поверхностей, мкм, не более |
|
347 |
347-015-01 |
от 0 до 15 |
0,01 |
±4 |
- |
0,6 |
|
347-001-01 |
от 0 до 25 |
0,01 |
±4 |
- |
0,6 | |
|
347-002-01 |
от 0 до 50 |
0,01 |
±5 |
- |
0,6 |
Таблица 4 - Метрологические характеристики микрометров с отсчетом по счетчику
|
Модификация |
Исполнение |
Диапазон измерений, мм |
Цена деления, мм |
Пределы допускаемой абсолютной погрешности измерений, мкм |
Допуск параллельности измерительных поверхностей, мкм, не более |
Допуск плоскостности измерительных поверхностей, мкм, не более |
|
390 |
390-001-01 |
от 0 до 25 |
0,01 |
±4 |
2 |
0,6 |
|
390-002-01 |
от 25 до 50 |
0,01 |
±4 |
2 |
0,6 | |
|
390-003-01 |
от 50 до 75 |
0,01 |
±5 |
3 |
0,6 | |
|
390-004-01 |
от 75 до 100 |
0,01 |
±5 |
3 |
0,6 | |
|
390-005-01 |
от 100 до 125 |
0,01 |
±6 |
4 |
0,6 | |
|
390-006-01 |
от 125 до 150 |
0,01 |
±6 |
4 |
0,6 | |
|
390-007-01 |
от 150 до 175 |
0,01 |
±7 |
5 |
0,6 | |
|
390-008-01 |
от 175 до 200 |
0,01 |
±7 |
5 |
0,6 | |
|
390-009-01 |
от 200 до 225 |
0,01 |
±8 |
6 |
0,6 | |
|
390-010-01 |
от 225 до 250 |
0,01 |
±8 |
6 |
0,6 | |
|
390-011-01 |
от 250 до 275 |
0,01 |
±9 |
7 |
0,6 | |
|
390-012-01 |
от 275 до 300 |
0,01 |
±9 |
7 |
0,6 |
|
Таблица 5 - Метрологические характеристики установочных мер | ||
|
Номинальный размер установочной меры, мм |
Допустимое отклонение от номинального размера установочной меры, мкм |
Допуск плоскопараллельности измерительных поверхностей установочных мер, мкм |
|
1 |
2 |
3 |
|
25 |
±1,5 |
1,0 |
|
50 |
±2,0 |
1,0 |
|
75 |
±2,5 |
1,5 |
|
100 |
±3,0 |
2,0 |
|
125 |
±3,5 |
2,0 |
|
150 |
±4,0 |
2,5 |
|
175 |
±4,5 |
2,5 |
|
200 |
±5,0 |
3,5 |
|
225 |
±5,5 |
3,5 |
|
250 |
±6,0 |
3,5 |
|
275 |
±6,5 |
3,5 |
|
300 |
±7,0 |
- |
|
325 |
±7,5 |
- |
|
350 |
±8,0 |
- |
|
375 |
±8,5 |
- |
|
400 |
±9,0 |
- |
|
425 |
±9,5 |
- |
|
450 |
±10,0 |
- |
|
475 |
±10,5 |
- |
|
500 |
±11,0 |
- |
|
525 |
±11,5 |
- |
|
575 |
±12,5 |
- |
|
625 |
±13,5 |
- |
|
675 |
±14,5 |
- |
|
725 |
±15,5 |
- |
|
775 |
±16,5 |
- |
|
825 |
±17,5 |
- |
|
875 |
±18,5 |
- |
|
925 |
±19,5 |
- |
|
975 |
±20,5 |
- |
|
1050 |
±21,5 |
- |
|
1150 |
±22,5 |
- |
|
1250 |
±23,5 |
- |
|
1350 |
±24,5 |
- |
|
1450 |
±25,5 |
- |
|
1550 |
±26,5 |
- |
|
1650 |
±27,5 |
- |
|
1750 |
±28,5 |
- |
|
1850 |
±29,5 |
- |
|
1950 |
±30,5 |
- |
Таблица 6 -Измерительное усилие, колебание измерительного усилия, параметр шероховатости Ra в соответствии с ГОСТ 2789-73 и степень защиты по ГОСТ 14254-2015
|
Наименование характеристики |
Значение |
|
Измерительное усилие |
от 5 до 12 |
|
Колебание измерительного усилия, Н, не более |
2 |
|
Параметр шероховатости измерительных поверхностей микрометра и установочных мер Ra по ГОСТ 2789-73, мкм, не более |
0,08 |
|
Степень защиты по ГОСТ 14254-2015 |
IP651) |
|
1) - для модификаций 313, 314, 315, 318, 33 |
1, 380, 317, 319, 334, 397, 307, 304, 376 |
Таблица 7 - Параметры сменных вставок для микрометров модификаций 304,345
|
Модификация |
Диаметр шариков, мм |
|
304,345 |
1,0; 1,5; 2,0; 2,5; 3,0; 3,5; 4,0; 4,5; 5,0; 6,0 |
Таблица 8 - Габаритные размеры и масса микрометров
|
Модификация |
Исполнение |
Габариты (длина х ширина х высота), мм, не более |
Масса, г, не более |
|
1 |
2 |
3 |
4 |
|
313 |
313-001-02 |
200 х 110 х 40 |
545 |
|
313-002-02 |
240 х 130 х 50 |
690 | |
|
313-003-02 |
300 х 172 х 50 |
1120 | |
|
313-004-02 |
300 х 172 х 46 |
1200 | |
|
313-005-02 |
340 х 190 х 50 |
1665 | |
|
313-006-02 |
370 х 210 х 50 |
1960 | |
|
313-001-01 |
200 х 110 х 40 |
485 | |
|
313-002-01 |
230 х 120 х 40 |
665 | |
|
313-003-01 |
290 х 170 х 50 |
965 | |
|
313-004-01 |
290 х 170 х 50 |
1105 | |
|
313-005-01 |
310 х 170 х 50 |
1185 | |
|
313-006-01 |
440 х 270 х 60 |
1915 | |
|
313-007-01 |
440 х 280 х 50 |
1825 | |
|
313-008-01 |
440 х 275 х 50 |
1765 | |
|
313-001-01S |
200 х 110 х 40 |
490 | |
|
313-002-01S |
230 х 125 х 45 |
690 | |
|
313-003-01S |
290 х 170 х 50 |
940 | |
|
313-004-01S |
290 х 170 х 50 |
1100 | |
|
313-005-01S |
450 х 250 х 60 |
1825 | |
|
313-006-01S |
450 х 280 х 60 |
1940 | |
|
313-007-01S |
420 х 255 х 50 |
1660 | |
|
313-008-01S |
440 х 275 х 50 |
1765 | |
|
313-009-01S |
530 х 350 х 60 |
3035 | |
|
313-010-01S |
500 х 295 х 50 |
2220 | |
|
313-011-01S |
540 х 360 х 60 |
3135 | |
|
313-012-01S |
555 х 355 х 50 |
3045 |
|
1 |
2 |
3 |
4 |
|
312 |
312-001-03 |
200 х 110 х 40 |
410 |
|
312-002-03 |
240 х 130 х 50 |
580 | |
|
312-003-03 |
300 х 180 х 50 |
845 | |
|
312-004-03 |
300 х 175 х 50 |
1070 | |
|
312-005-03 |
440 х 260 х 50 |
1765 | |
|
312-006-03 |
440 х 260 х 50 |
1840 | |
|
312-007-03 |
420 х 250 х 50 |
1660 | |
|
312-008-03 |
440 х 270 х 50 |
1850 | |
|
314 |
314-001-02 |
200 х 110 х 50 |
680 |
|
314-002-02 |
230 х 120 х 60 |
840 | |
|
314-003-02 |
260 х 140 х 60 |
1055 | |
|
314-004-02 |
310 х 170 х 60 |
1390 | |
|
315 |
315-004-01 |
440 х 260 х 60 |
1885 |
|
315-006-01 |
440 х 270 х 60 |
2360 | |
|
315-012-01 |
540 х 350 х 60 |
4080 | |
|
315-012-02 |
550 х 350 х 60 |
3710 | |
|
315-016-01 |
685 х 485 х 75 |
6750 | |
|
315-020-01 |
790 х 530 х 80 |
7700 | |
|
315-024-01 |
885 х 620 х 80 |
9515 | |
|
315-028-01 |
1000 х 690 х 80 |
10500 | |
|
315-032-01 |
1110 х 790 х 90 |
14435 | |
|
315-036-01 |
1200 х 870 х 90 |
17100 | |
|
315-040-01 |
1310 х 940 х 90 |
18600 | |
|
318 |
318-001-01 |
240 х 120 х 50 |
660 |
|
318-002-01 |
300 х 170 х 45 |
975 | |
|
318-003-01 |
300 х 170 х 45 |
1125 | |
|
318-004-01 |
340 х 200 х 50 |
1570 | |
|
318-001-02 |
240 х 125 х 50 |
670 | |
|
318-002-02 |
300 х 170 х 45 |
1015 | |
|
318-003-02 |
290 х 170 х 50 |
1085 | |
|
318-004-02 |
200 х 110 х 40 |
430 | |
|
331 |
331-001-01 |
200 х 110 х 45 |
500 |
|
331-002-01 |
240 х 130 х 50 |
665 | |
|
331-003-01 |
300 х 170 х 50 |
900 | |
|
331-004-01 |
300 х 170 х 50 |
1070 | |
|
331-001-02 |
200 х 110 х 50 |
490 | |
|
331-002-02 |
240 х 130 х 50 |
600 | |
|
331-003-02 |
290 х 180 х 50 |
955 | |
|
331-004-02 |
300 х 170 х 50 |
1075 | |
|
380 |
380-001-01 |
200 х 105 х 40 |
485 |
|
380-001-02 |
200 х 105 х 40 |
490 | |
|
380-001-03 |
240 х 130 х 50 |
590 | |
|
380-001-04 |
235 х 125 х 50 |
610 |
|
1 |
2 |
3 |
4 |
|
332 |
332-001-01 |
240 х 130 х 50 |
685 |
|
332-002-01 |
300 х 170 х 50 |
1035 | |
|
332-003-01 |
290 х 170 х 50 |
1115 | |
|
332-004-01 |
440 х 260 х 60 |
2185 | |
|
332-005-01 |
370 х 210 х 55 |
2130 | |
|
332-006-01 |
440 х 270 х 60 |
2650 | |
|
339 |
339-001-01 |
240 х 125 х 50 |
705 |
|
339-002-01 |
295 х 170 х 50 |
1000 | |
|
339-003-01 |
295 х 170 х 50 |
1125 | |
|
339-004-01 |
340 х 190 х 55 |
1810 | |
|
339-005-01 |
370 х 210 х 55 |
2130 | |
|
339-006-01 |
440 х 270 х 60 |
2650 | |
|
339-007-01 |
440 х 270 х 60 |
2660 | |
|
339-008-01 |
440 х 270 х 60 |
2850 | |
|
316 |
316-001-01 |
240 х 125 х 50 |
685 |
|
316-002-01 |
300 х 170 х 50 |
1025 | |
|
316-003-01 |
300 х 170 х 45 |
1145 | |
|
316-004-01 |
440 х 270 х 60 |
2185 | |
|
316-005-01 |
440 x 270 x 60 |
2385 | |
|
316-006-01 |
180 x 100 x 70 |
2695 | |
|
316-007-01 |
440 x 270 x 60 |
2955 | |
|
316-001-02 |
240 х 125 х 50 |
695 | |
|
316-002-02 |
300 х 170 х 50 |
955 | |
|
316-003-02 |
300 x 170 x 145 |
1145 | |
|
316-004-02 |
440 x 270 x 60 |
2185 | |
|
316-005-02 |
440 x 250 x 60 |
2385 | |
|
316-006-02 |
180 x 100 x 70 |
2695 | |
|
316-007-02 |
440 x 270 x 60 |
2955 | |
|
350 |
350-001-11 |
325 х 185 х 50 |
980 |
|
350-001-12 |
370 х 210 х 50 |
1530 | |
|
350-001-13 |
320 х 280 х 50 |
1620 | |
|
350-001-21 |
290 х 170 х 50 |
915 | |
|
350-001-22 |
320 х 250 х 50 |
1290 | |
|
350-001-23 |
320 х 275 х 50 |
1570 | |
|
350-001-24 |
320 x 275 x 50 |
1570 | |
|
350-001-31 |
290 х 170 х 50 |
925 | |
|
350-001-32 |
320 х 250 х 50 |
1285 | |
|
350-001-33 |
320 х 275 х 50 |
1570 | |
|
317 |
317-001-01 |
240 х 130 х 50 |
660 |
|
317-002-01 |
300 х 170 х 50 |
1000 | |
|
317-003-01 |
300 х 170 х 50 |
1160 | |
|
317-004-01 |
440 х 260 х 50 |
2190 | |
|
317-001-02 |
240 х 125 х 50 |
660 | |
|
317-002-02 |
300 х 170 х 50 |
1160 | |
|
317-003-02 |
295 х 170 х 50 |
1120 | |
|
317-004-02 |
440 х 260 х 60 |
2170 |
|
1 |
2 |
3 |
4 |
|
338 |
338-001-01 |
240 х 125 х 50 |
705 |
|
338-002-01 |
290 х 170 х 50 |
900 | |
|
338-003-01 |
290 х 170 х 50 |
910 | |
|
338-004-01 |
340 х 190 х 50 |
1145 | |
|
319 |
319-001-01 |
200 х 110 х 44 |
400 |
|
319-001-21 |
200 х 110 х 40 |
480 | |
|
334 |
334-015-01 |
300 х 170 х 50 |
875 |
|
334-020-01 |
300 х 170 х 50 |
870 | |
|
334-035-01 |
240 х 125 х 50 |
635 | |
|
334-050-01 |
300 х 170 х 50 |
1000 | |
|
334-065-01 |
300 x 170 x 50 |
1000 | |
|
334-080-01 |
290 x 170 x 50 |
1090 | |
|
334-095-01 |
290 x 170 x 50 |
1090 | |
|
334-025-55 |
230 х 130 х 50 |
610 | |
|
334-045-55 |
290 х 170 х 50 |
925 | |
|
334-065-55 |
290 х 170 х 50 |
1090 | |
|
334-085-55 |
440 х 280 х 50 |
1825 | |
|
334-105-55 |
440 х 280 х 50 |
2025 | |
|
334-025-77 |
230 x 130 x 50 |
610 | |
|
334-045-77 |
290 x 170 x 50 |
925 | |
|
334-065-77 |
290 x 170 x 50 |
1090 | |
|
334-085-77 |
290 x 170 x 50 |
1090 | |
|
397 |
397-001-01 |
240 х 130 х 50 |
615 |
|
397-002-01 |
300 х 170 х 50 |
1000 | |
|
307 |
307-001-01 |
300 х 180 х 60 |
980 |
|
307-002-01 |
300 х 180 х 60 |
1160 | |
|
304 |
304-001-01 |
300 х 170 х 50 |
885 |
|
304-002-01 |
290 х 170 х 50 |
1075 | |
|
304-003-01 |
440 х 260 х 70 |
1680 | |
|
304-004-01 |
440 х 260 х 70 |
1890 | |
|
304-005-01 |
440 х 260 х 70 |
2210 | |
|
304-006-01 |
440 х 260 х 70 |
2410 | |
|
304-007-01 |
540 х 360 х 60 |
3065 | |
|
376 |
376-001-01 |
200 х 110 х 45 |
445 |
|
376-001-02 |
200 х 110 х 45 |
440 | |
|
376-001-03 |
200 х 110 х 40 |
440 | |
|
376-001-04 |
200 х 110 х 40 |
425 | |
|
376-002-01 |
270 х 100 х 50 |
620 | |
|
376-001-05 |
200 х 110 х 40 |
465 | |
|
376-002-03 |
200 х 110 х 45 |
440 | |
|
376-002-04 |
170 х 120 х 120 |
1260 | |
|
305 |
305-001-01 |
170 х 90 х 40 |
360 |
|
305-002-01 |
200 х 110 х 40 |
550 | |
|
305-003-01 |
230 х 130 х 50 |
670 | |
|
305-004-01 |
290 х 170 х 50 |
1060 |
|
310 |
310-001-01 |
170 х 90 х 40 |
335 |
|
310-002-01 |
200 х 110 х 40 |
510 | |
|
310-003-01 |
230 х 130 х 50 |
670 | |
|
310-004-01 |
290 х 170 х 50 |
1060 | |
|
310-005-01 |
290 х 170 х 50 |
1260 | |
|
310-006-01 |
440 х 260 х 70 |
2060 | |
|
310-007-01 |
440 х 260 х 70 |
2210 | |
|
310-008-01 |
440 х 140 х 60 |
2405 | |
|
320 |
320-015-01 |
75 х 80 х 30 |
90 |
|
321 |
321-001-01 |
170 х 90 х 40 |
315 |
|
321-002-01 |
200 х 110 х 40 |
435 | |
|
321-003-01 |
230 х 120 х 50 |
560 | |
|
321-004-01 |
230 х 130 х 50 |
625 | |
|
321-005-01 |
290 х 170 х 50 |
930 | |
|
321-006-01 |
230 х 180 х 50 |
1010 | |
|
321-007-01 |
450 х 260 х 60 |
2025 | |
|
321-008-01 |
440 х 260 х 60 |
2250 | |
|
321-009-01 |
540 х 360 х 60 |
2865 | |
|
321-010-01 |
540 х 350 х 60 |
2975 | |
|
321-011-01 |
540 х 360 х 50 |
3000 | |
|
321-012-01 |
540 х 360 х 50 |
3260 | |
|
322 |
322-001-01 |
170 х 90 х 40 |
315 |
|
322-002-01 |
200 х 110 х 44 |
450 | |
|
322-003-01 |
230 х 130 х 50 |
560 | |
|
322-004-01 |
239 х 127 х 49 |
650 | |
|
322-005-01 |
290 х 170 х 50 |
930 | |
|
322-006-01 |
230 х 180 х 50 |
1010 | |
|
322-007-01 |
450 х 260 х 60 |
2025 | |
|
322-008-01 |
440 х 260 х 60 |
2250 | |
|
323 |
323-001-01 |
170 х 100 х 40 |
335 |
|
323-002-01 |
200 х 110 х 40 |
510 | |
|
323-003-01 |
230 х 130 х 50 |
670 | |
|
323-004-01 |
290 х 170 х 50 |
1060 | |
|
323-005-01 |
290 х 170 х 50 |
1260 | |
|
323-006-01 |
440 х 260 х 70 |
2060 | |
|
323-007-01 |
440 х 260 х 70 |
2210 | |
|
323-008-01 |
440 х 140 х 60 |
2405 | |
|
379 |
379-001-01 |
200 х 110 х 45 |
440 |
|
1 |
2 |
3 |
4 |
|
325 |
325-002-01 |
240 х 130 х 50 |
615 |
|
325-004-01 |
440 х 260 х 60 |
1850 | |
|
325-006-01 |
440 х 270 х 60 |
2250 | |
|
325-008-01 |
380 х 230 х 40 |
1880 | |
|
325-012-01 |
540 х 360 х 60 |
3970 | |
|
325-006-02 |
370 х 215 х 50 |
1555 | |
|
325-012-02 |
540 х 360 х 60 |
3655 | |
|
325-016-02 |
810 х 490 х 80 |
6040 | |
|
325-020-02 |
790 х 520 х 80 |
5850 | |
|
325-024-02 |
900 х 630 х 30 |
9865 | |
|
325-028-02 |
990 х 685 х 75 |
11400 | |
|
325-032-02 |
1100 х 790 х 90 |
14600 | |
|
325-036-02 |
1200 х 860 х 90 |
16450 | |
|
325-040-02 |
1320 х 950 х 90 |
17900 | |
|
329 |
329-016-01 |
690 х 480 х 80 |
6185 |
|
329-020-01 |
790 х 520 х 80 |
5880 | |
|
329-024-01 |
890 х 615 х 75 |
9350 | |
|
329-028-01 |
990 х 685 х 75 |
11000 | |
|
329-032-01 |
1110 х 790 х 90 |
13435 | |
|
329-036-01 |
1200 х 860 х 90 |
15500 | |
|
329-040-01 |
1310 х 940 х 90 |
17600 | |
|
329-048-01 |
1630х1120х100 |
29400 | |
|
329-056-01 |
1820х1220х110 |
39250 | |
|
329-064-01 |
2140х1400х160 |
53000 | |
|
329-072-01 |
2270х1500х120 |
60000 | |
|
329-080-01 |
2480х1660х160 |
69550 | |
|
328 |
328-001-03 |
200 х 110 х 45 |
520 |
|
328-002-03 |
240 х 128 х 50 |
705 | |
|
328-003-03 |
300 х 170 х 50 |
1025 | |
|
328-004-03 |
300 х 170 х 50 |
1155 | |
|
328-005-03 |
340 х 190 х 50 |
1435 | |
|
328-006-03 |
685 х 485 х 75 |
6450 | |
|
328-007-03 |
785 х 520 х 75 |
7500 | |
|
328-001-04 |
200 х 110 х 45 |
525 | |
|
340 |
340-001-01 |
170 х 90 х 40 |
335 |
|
340-002-01 |
200 х 110 х 45 |
520 | |
|
340-003-01 |
230 х 130 х 50 |
675 | |
|
340-004-01 |
290 х 170 х 50 |
995 | |
|
340-005-01 |
300 x 180 x 50 |
995 | |
|
340-006-01 |
300 x 180 x 50 |
995 | |
|
340-007-01 |
300 x 180 x 50 |
995 | |
|
340-001-02 |
165 х 90 х 40 |
335 | |
|
340-002-02 |
200 х 110 х 40 |
505 | |
|
340-003-02 |
240 х 130 х 50 |
662 | |
|
340-004-02 |
300 х 180 х 50 |
985 | |
|
340-005-02 |
300 x 180 x 50 |
985 | |
|
340-006-02 |
300 x 180 x 50 |
985 | |
|
340-007-02 |
300 x 180 x 50 |
985 |
|
1 |
2 |
3 |
4 |
|
341 |
341-001-01 |
165 х 90 х 35 |
335 |
|
341-002-01 |
200 х 110 х 48 |
510 | |
|
341-001-02 |
165 х 90 х 35 |
350 | |
|
341-002-02 |
200 х 110 х 45 |
530 | |
|
341-001-03 |
168 х 90 х 40 |
350 | |
|
341-002-03 |
200 x 110 x 45 |
530 | |
|
341-001-04 |
165 х 90 х 35 |
335 | |
|
341-002-04 |
200 x 110 x 45 |
530 | |
|
341-001-05 |
170 x 90 x 40 |
340 | |
|
341-002-05 |
200 x 110 x 45 |
530 | |
|
341-001-06 |
170 x 90 x 40 |
340 | |
|
341-002-06 |
200 x 110 x 45 |
530 | |
|
342 |
342-001-01 |
170 х 90 х 40 |
365 |
|
342-002-01 |
200 х 110 х 40 |
515 | |
|
342-003-01 |
300 х 170 х 50 |
900 | |
|
342-004-01 |
290 х 170 х 50 |
630 | |
|
342-005-01 |
440 х 250 х 60 |
1960 | |
|
342-006-01 |
450 х 270 х 60 |
1600 | |
|
342-001-02 |
200 х 110 х 48 |
440 | |
|
342-002-02 |
200 х 110 х 40 |
520 | |
|
342-003-02 |
300 х 170 х 50 |
900 | |
|
342-004-02 |
300 х 175 х 50 |
1030 | |
|
342-005-02 |
440 х 250 х 60 |
1895 | |
|
342-006-02 |
450 х 270 х 60 |
2185 | |
|
342-007-02 |
450 х 270 х 70 |
2355 | |
|
342-008-02 |
440 х 270 х 60 |
2495 | |
|
330 |
330-001-01 |
165 х 90 х 35 |
355 |
|
330-002-01 |
200 х 110 х 40 |
510 | |
|
330-003-01 |
235 х 125 х 50 |
670 | |
|
330-004-01 |
290 х 170 х 50 |
980 | |
|
330-005-01 |
290 х 170 х 50 |
1150 | |
|
330-006-01 |
335 х 190 х 55 |
1560 | |
|
330-007-01 |
420 х 250 х 50 |
1975 | |
|
330-008-01 |
420 х 250 х 50 |
2160 | |
|
326 |
326-001-03 |
210 х 120 х 50 |
505 |
|
326-002-03 |
370 х 205 х 50 |
1865 | |
|
326-003-03 |
300 х 170 х 50 |
995 | |
|
326-004-03 |
300 х 170 х 50 |
1110 | |
|
326-005-03 |
440 х 140 х 60 |
2120 | |
|
326-006-03 |
370 х 220 х 55 |
1880 | |
|
326-007-03 |
420 х 250 х 40 |
2025 | |
|
326-008-03 |
420 x 250 x 40 |
2025 | |
|
326-009-03 |
420 x 250 x 40 |
2025 | |
|
326-010-03 |
420 x 250 x 40 |
2025 | |
|
326-011-03 |
420 x 250 x 40 |
2025 | |
|
326-012-03 |
420 x 250 x 40 |
2025 |
|
1 |
2 |
3 |
4 |
|
326 |
326-001-04 |
200 х 110 х 40 |
520 |
|
326-002-04 |
240 х 130 х 50 |
685 | |
|
326-003-04 |
420 x 250 x 40 |
2025 | |
|
326-004-04 |
420 x 250 x 40 |
2025 | |
|
326-005-04 |
420 x 250 x 40 |
2025 | |
|
326-006-04 |
420 x 250 x 40 |
2025 | |
|
326-007-04 |
420 x 250 x 40 |
2025 | |
|
326-008-04 |
420 x 250 x 40 |
2025 | |
|
326-009-04 |
420 x 250 x 40 |
2025 | |
|
326-010-04 |
420 x 250 x 40 |
2025 | |
|
326-011-04 |
420 x 250 x 40 |
2025 | |
|
326-012-04 |
420 x 250 x 40 |
2025 | |
|
336 |
336-001-11 |
270 х 150 х 40 |
735 |
|
336-001-21 |
270 х 150 х 50 |
745 | |
|
336-001-31 |
270 х 150 х 45 |
775 | |
|
336-001-01 |
320 х 245 х 40 |
1100 | |
|
336-001-02 |
320 х 270 х 50 |
1460 | |
|
336-001-03 |
320 х 270 х 50 |
1450 | |
|
336-001-04 |
170 х 90 х 40 |
300 | |
|
336-001-05 |
500 х 290 х 40 |
3030 | |
|
327 |
327-001-03 |
200 х 110 х 45 |
515 |
|
327-002-03 |
240 х 130 х 50 |
670 | |
|
327-003-03 |
290 х 170 х 50 |
970 | |
|
327-004-03 |
300 х 175 х 50 |
1115 | |
|
327-001-04 |
200 х 110 х 45 |
515 | |
|
327-002-04 |
240 х 130 х 50 |
690 | |
|
327-003-04 |
240 х 230 х 50 |
800 | |
|
327-004-04 |
300 х 170 х 50 |
1116 | |
|
378 |
378-001-01 |
240 х 130 х 50 |
575 |
|
378-002-01 |
240 х 130 х 50 |
615 | |
|
378-003-01 |
300 х 180 х 60 |
810 | |
|
378-004-01 |
300 х 180 х 60 |
890 | |
|
337 |
337-001-01 |
170 х 90 х 40 |
295 |
|
337-002-01 |
200 х 110 х 40 |
395 | |
|
337-003-01 |
270 х 100 х 40 |
490 | |
|
337-004-01 |
270 х 100 х 40 |
515 | |
|
348 |
348-001-01 |
167 х 90 х 40 |
220 |
|
348-001-02 |
170 х 90 х 35 |
212 | |
|
348-001-03 |
170 х 90 х 40 |
205 | |
|
370 |
370-010-01 |
170 х 90 х 35 |
290 |
|
346 |
346-001-01 |
240 х 155 х 90 |
1065 |
|
346-001-02 |
165 х 90 х 35 |
355 | |
|
346-002-02 |
200 х 110 х 40 |
510 | |
|
346-003-02 |
230 х 130 х 50 |
670 | |
|
346-004-02 |
290 х 170 х 50 |
965 |
|
344 |
344-001-01 |
255 х 100 х 35 |
405 |
|
344-002-01 |
320 х 110 х 40 |
475 | |
|
344—003—01 |
320 х 120 х 40 |
505 | |
|
344-004-01 |
440 х 140 х 35 |
745 | |
|
344-001-02 |
255 х 100 х 35 |
355 | |
|
344-001-11 |
255 х 100 х 35 |
375 | |
|
344-002-11 |
320 х 110 х 40 |
475 | |
|
344-003-11 |
320 х 120 х 40 |
505 | |
|
344-004-11 |
440 х 140 х 35 |
745 | |
|
344-001-12 |
255 х 100 х 35 |
355 | |
|
335 |
335-001-01 |
200 х 110 х 40 |
550 |
|
335-002-01 |
240 х 125 х 50 |
730 | |
|
334 |
334-006-01 |
200 х 110 х 40 |
455 |
|
334-008-01 |
200 х 110 х 40 |
450 | |
|
334-012-01 |
240 х 128 х 50 |
605 | |
|
334-019-01 |
240 х 130 х 50 |
705 | |
|
334-024-01 |
200 х 110 х 40 |
445 | |
|
334-032-01 |
240 х 120 х 50 |
535 | |
|
334-036-01 |
240 х 120 х 50 |
635 | |
|
334-025-05 |
240 х 130 х 50 |
500 | |
|
334-045-05 |
240 х 120 х 50 |
635 | |
|
334-065-05 |
300 х 170 х 50 |
1000 | |
|
334-085-05 |
440 х 280 х 50 |
1825 | |
|
334-025-07 |
230 x 130 x 50 |
610 | |
|
334-045-07 |
290 x 170 x 50 |
925 | |
|
334-065-07 |
300 x 170 x 50 |
1000 | |
|
334-085-07 |
300 x 170 x 50 |
1000 | |
|
308 |
308-001-01 |
240 х 150 х 90 |
1010 |
|
308-002-01 |
240 х 150 х 90 |
1000 | |
|
377 |
377-001-01 |
170 х 90 х 40 |
370 |
|
377-002-01 |
240 х 130 х 50 |
1000 | |
|
306 |
306-001-01 |
300 х 180 х 60 |
865 |
|
306-002-01 |
300 х 180 х 60 |
980 | |
|
345 |
345-001-01 |
240 x 130 x 50 |
660 |
|
345-002-01 |
290 x 170 x 50 |
940 | |
|
345-003-01 |
240 x 155 x 90 |
1065 | |
|
345-004-01 |
240 x 155 x 90 |
1065 | |
|
345-005-01 |
240 x 155 x 90 |
1065 | |
|
345-006-01 |
420 x 260 x 50 |
1845 | |
|
345-007-01 |
420 x 260 x 50 |
1845 | |
|
371 |
371-001-02 |
110 х 25 х 25 |
110 |
|
371-001-03 |
110 х 25 х 25 |
110 | |
|
371-001-04 |
110 х 25 х 25 |
110 | |
|
371-001-05 |
120 х 25 х 25 |
110 | |
|
371-001-06 |
120 х 25 х 25 |
110 | |
|
371-001-11 |
115 х 25 х 25 |
110 | |
|
371-002-02 |
210 х 25 х 25 |
240 | |
|
371-002-11 |
210 х 25 х 25 |
240 |
|
1 |
2 |
3 |
4 |
|
373 |
373-001-01 |
90 х 25 х 25 |
55 |
|
373-001-02 |
90 х 25 х 25 |
55 | |
|
373-001-03 |
90 х 25 х 25 |
55 | |
|
373-001-04 |
90 х 25 х 25 |
55 | |
|
373-013-01 |
90 х 25 х 25 |
55 | |
|
373-013-02 |
90 х 25 х 25 |
55 | |
|
373-013-03 |
90 х 25 х 25 |
55 | |
|
373-013-04 |
90 х 25 х 25 |
55 | |
|
373-013-05 |
90 х 25 х 25 |
55 | |
|
373-013-06 |
90 х 25 х 25 |
55 | |
|
347 |
347-015-01 |
250 х 160 х 100 |
990 |
|
347-001-01 |
240 х 150 х 90 |
1075 | |
|
347-002-01 |
330 х 240 х 90 |
1835 | |
|
390 |
390-001-01 |
170 х 90 х 40 |
380 |
|
390-002-01 |
200 х 110 х 40 |
510 | |
|
390-003-01 |
230 х 130 х 50 |
670 | |
|
390-004-01 |
290 х 170 х 50 |
1060 | |
|
390-005-01 |
290 х 170 х 50 |
1260 | |
|
390-006-01 |
440 х 260 х 70 |
2060 | |
|
390-007-01 |
440 х 260 х 70 |
2210 | |
|
390-008-01 |
440 х 260 х 70 |
2405 | |
|
390-009-01 |
540 х 360 х 50 |
3035 | |
|
390-010-01 |
540 х 360 х 50 |
3220 | |
|
390-011-01 |
540 х 360 х 60 |
3435 | |
|
390-012-01 |
540 х 360 х 50 |
3645 |
Таблица 9 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от +16,5 до +23,5 80 |
Таблица 10 - Характеристики надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
3 |
|
Средняя наработка на отказ, условных измерений1) |
50000 |
|
1) - Под условным измерением понимают перемещение микрометрического винта до контакта измерительных поверхностей с объектом измерений. При этом перемещение микрометрического винта должно быть не менее 1/3 значения диапазона измерений. | |
Знак утверждения типа
наносится на паспорт типографским способом.
Комплектность
Таблица 11 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Микрометр |
ACCUD |
1 шт. 1) |
|
Футляр |
- |
1 шт. |
|
Ключ |
- |
1 шт. |
|
Источник питания (батарейка) 2) |
- |
1 компл. |
|
Установочная мера3) |
- |
1 шт. |
|
Сменные пятки для модификаций 315, 325 |
- |
1 компл. |
|
Набор сменных вставок для микрометров модификаций 304,345 |
- |
1 компл. |
|
Паспорт |
- |
1 экз. |
|
1) - за исключением наборов, комплектность набора в соответствии с таблицей 12; 2) - для микрометров с цифровым отсчетным устройством; 3) - при наличии, точное количество указано в таблице 12. | ||
Таблица 12 - Комплектность микрометров, поставляемых в наборах
|
Модифи кация |
Исполнение |
Диапазон измерений, мм |
Количе ство, шт |
Микрометры в наборе, мм |
Установочные меры (в комплекте), мм |
|
321 |
321-003-03 |
от 0 до 75 |
3 |
0-25, 25-50, 50-75 |
25, 50 |
|
321-004-04 |
от 0 до 100 |
4 |
0-25, 25-50, 50-75, 75-100 |
25, 50, 75 | |
|
321-006-06 |
от 0 до 150 |
6 |
0-25, 25-50, 50-75, 75-100, 100-125, 125-150 |
25, 50, 75, 100, 125 | |
|
321-012-06 |
от 150 до 300 |
6 |
150-175, 175-200, 200-225, 225-250, 250-275, 275-300 |
150, 175, 200, 225,250,275 | |
|
321-012-12 |
от 0 до 300 |
12 |
0-25, 25-50, 50-75, 75-100, 100-125, 125-150, 150-175, 175-200, 200-225, 225-250, 250-275, 275-300 |
25, 50, 75, 100, 125, 150, 175, 200, 225, 250, 275 | |
|
313 |
313-003-03 |
от 0 до 75 |
3 |
0-25, 25-50, 50-75 |
25, 50 |
|
313-004-04 |
от 0 до 100 |
4 |
0-25, 25-50, 50-75, 75-100 |
25, 50, 75 | |
|
313-006-06 |
от 0 до 150 |
6 |
0-25, 25-50, 50-75, 75-100, 100-125, 125-150 |
25, 50, 75, 100, 125 | |
|
313-003-03S |
от 0 до 75 |
3 |
0-25, 25-50, 50-75 |
25, 50 | |
|
313-004-04S |
от 0 до 100 |
4 |
0-25, 25-50, 50-75, 75-100 |
25, 50, 75 | |
|
313-006-06S |
от 0 до 150 |
6 |
0-25, 25-50, 50-75, 75-100, 100-125, 125-150 |
25, 50, 75, 100, 125 | |
|
323 |
323-003-03 |
от 0 до 75 |
3 |
0-25, 25-50, 50-75 |
25, 50 |
|
323-004-04 |
от 0 до 100 |
4 |
0-25, 25-50, 50-75, 75-100 |
25, 50, 75 | |
|
323-006-06 |
от 0 до 150 |
6 |
0-25, 25-50, 50-75, 75-100, 100-125, 125-150 |
25, 50, 75, 100, 125 | |
|
312 |
312-003-33 |
от 0 до 75 |
3 |
0-25, 25-50, 50-75 |
25, 50 |
|
312-004-44 |
от 0 до 100 |
4 |
0-25, 25-50, 50-75, 75-100 |
25, 50, 75 | |
|
312-006-66 |
от 0 до 150 |
6 |
0-25, 25-50, 50-75, 75-100, 100-125, 125-150 |
25, 50, 75, 100, 125 |
Сведения о методах измерений
приведены в разделе 5 «Порядок работы и правила эксплуатации» паспорта.
Нормативные документы
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Стандарт предприятия. «Микрометры ACCUD». СТП 055-2025.
