Пикнометры напорные
| Номер в ГРСИ РФ: | 98500-26 |
|---|---|
| Категория: | Пикнометры |
| Производитель / заявитель: | Фирма "H&D Fitzgerald Ltd.", Великобритания |
Пикнометры напорные (далее - пикнометры) предназначены для измерений объемов отбираемых проб жидкостей при условиях транспортирования их по технологическим трубопроводам. Применяют в составе установки пикнометрической для прецизионных измерений плотности жидкостей, а также при проведении поверки и калибровки поточных преобразователей плотности на месте эксплуатации.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98500-26 | |||||||||||||||
| Наименование | Пикнометры напорные | |||||||||||||||
| Приказы |
№917 от
14.05.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Единичное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 8820df44-17a8-9d65-e658-d8d5a1cc15c3 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
Компания «HDF Pyknometers Limited», СОЕДИНЕННОЕ КОРОЛЕВСТВО, Denmark House, St. Thomas Place, Ely, Cambridgeshire, CB7 4EX; Компания «H&D Fitzgerald Limited», СОЕДИНЕННОЕ КОРОЛЕВСТВО, Cefn Du, Tremeirchion, St. Asaph, LL17 OUS
Поверка
| Методика поверки / информация о поверке |
МП 2302-0017-2025 ГСИ. Пикнометры напорные. Методика поверки
(с 14.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98500-26: Описание типа
2026-98500-26.pdf
|
Скачать | 115.9 КБ | |
|
98500-26: Методика поверки
МП 2302-0017-2025
2026-mp98500-26.pdf
|
Скачать | 2.2 MБ |
Описание типа
Назначение
Пикнометры напорные (далее - пикнометры) предназначены для измерений объемов отбираемых проб жидкостей при условиях транспортирования их по технологическим трубопроводам. Применяют в составе установки пикнометрической для прецизионных измерений плотности жидкостей, а также при проведении поверки и калибровки поточных преобразователей плотности на месте эксплуатации.
Описание
К пикнометрам данного типа относятся пикнометры напорные с заводскими номерами 818026-020097, 818027-020098, 818028-020099, 818029-020100.
Принцип действия пикнометров основан на отборе пробы исследуемой жидкости, объем которой равен внутреннему объёму пикнометра при давлении и температуре жидкости в технологическом трубопроводе. Действительное значение внутреннего объема пикнометра при условиях отбора пробы является одной из входных величин уравнения измерений пикнометрического метода измерений плотности, реализуемого установками пикнометрическими.
Конструктивно пикнометр выполнен в виде цельнометаллического сосуда с двумя запорными кранами конусного типа и клапаном аварийным сброса давления мембранного типа. Оси кранов пикнометра совпадают с осью корпуса пикнометра. Краны пикнометров имеют патрубки для соединения между собой и подключения к быстросъёмным соединениям рукавов высокого давления. Материал корпуса пикнометра - нержавеющая сталь. Исследуемая жидкость - жидкость углеводородного состава, не агрессивная к материалу пикнометра и уплотнений запорных кранов.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на тело пикнометра (рисунок 1) методом лазерной или электрохимической гравировки.
Общий вид пикнометров показан на рисунке 1.
Пломбирование пикнометров не предусмотрено.

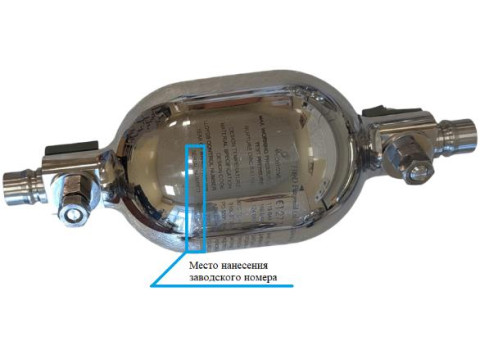

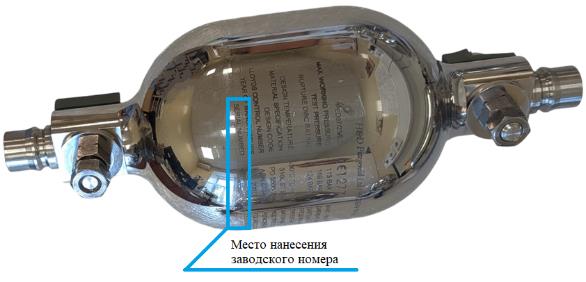

Рисунок 1 - Общий вид пикнометра с указанием места нанесения заводского номера
Технические характеристики
Таблица_1_-_Метрологические_характеристики_пикнометров
|
Наименование характеристики |
Значение |
|
Номинальный внутренний объем пикнометра, см3, не менее * |
1120 |
|
Пределы допускаемой абсолютной погрешности действительного значения внутреннего объема пикнометра при атмосферном давлении и температуре 25 °С, см3 |
±0,025 |
|
Коэффициент изменения внутреннего объема пикнометра при отличии температуры жидкости от 25 °С, см3^оС-1, не более |
0,1 |
|
Коэффициент изменения внутреннего объема пикнометра под воздействием избыточного давления жидкости, см3^МПа-1, не более |
0,1 |
|
* действительные значения объема для каждого экземпляра приведены протоколах поверки (сертификатах калибровки). | |
Таблица_ 2 _-_Технические_характеристики_пикнометров
|
Наименование характеристики |
Значение |
|
Габаритные размеры пикнометра, мм, не более: - диаметр - длина |
122 325 |
|
Масса пустого пикнометра, г, не более * |
4700 |
|
Условия эксплуатации: - допускаемое рабочее давление жидкости при отборе пробы, МПа, не более - температура жидкости при отборе пробы, °С - температура окружающего воздуха при отборе пробы жидкости, °С |
6,3 от +1 до +50 от -40 до +50 |
|
* действительные значения массы для каждого экземпляра приведены протоколах поверки (сертификатах калибровки). | |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы пикнометра, лет |
10 |
|
Наработка до отказа, ч, не менее |
30000 |
Знак утверждения типа
наносится на титульный лист паспорта, совмещенного с Руководством по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность пикнометров
|
Наименование |
Обозначение |
Количество |
|
Пикнометр напорный |
- |
4 шт. (заводские номера 818029020100, 818028-020099, 818027020098, 818026-020097) |
|
Комплект запасных частей |
- |
4 шт. |
|
Паспорт, совмещенный с Руководством по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 6 «Проведение измерений» в паспорте, совмещенном с Руководством по эксплуатации «Пикнометры напорные».
Нормативные документы
Государственная поверочная схема для средств измерений плотности, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 01.11.2019 № 2603.
