Дифрактометр рентгеновский портативный AINUO S88-PRO
| Номер в ГРСИ РФ: | 98534-26 |
|---|---|
| Категория: | Дифрактометры |
| Производитель / заявитель: | Dandong Haoyuan Instrument Co., Ltd., Китай |
Дифрактометр рентгеновский портативный AINUO S88-PRO (далее - дифрактометр) предназначен для измерения угловых положений и определения интенсивностей дифракционных пиков, возникающих при воздействии сколимированного рентгеновского излучения на анализируемый объект при решении задач рентгенодифракционного и рентгеноструктурного анализа, а также определения уровня механических напряжений, деформаций и остаточного аустенита в различных деталях и изделиях, в том числе в крупногабаритных.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98534-26 | ||||||
| Наименование | Дифрактометр рентгеновский портативный | ||||||
| Модель | AINUO S88-PRO | ||||||
| Приказы |
№933 от
15.05.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 0e1d2061-08a9-3049-e81b-6722a698433a | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Dandong Haoyuan Instrument Co., Ltd., КИТАЙ, No. 105 Yanghe Street, Dandong, Liaoning
Поверка
| Методика поверки / информация о поверке |
РТ-МП-358-203-2026 ГСИ. Дифрактометр рентгеновский портативный AINUO S88-PRO. Методика поверки.
(с 15.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98534-26: Описание типа
2026-98534-26.pdf
|
Скачать | 133.6 КБ | |
|
98534-26: Методика поверки
РТ-МП-358-203-2026
2026-mp98534-26.pdf
|
Скачать | 1 MБ |
Описание типа
Назначение
Дифрактометр рентгеновский портативный AINUO S88-PRO (далее - дифрактометр) предназначен для измерения угловых положений и определения интенсивностей дифракционных пиков, возникающих при воздействии сколимированного рентгеновского излучения на анализируемый объект при решении задач рентгенодифракционного и рентгеноструктурного анализа, а также определения уровня механических напряжений, деформаций и остаточного аустенита в различных деталях и изделиях, в том числе в крупногабаритных.
Описание
Принцип работы дифрактометра основан на регистрации рентгеновского излучения, дифрагированного элементами кристаллической решётки исследуемого образца. Угловое положение линий дифракционного спектра (интерференционных максимумов) подчиняются закону Вульфа-Брэгга и определяется с помощью гониометра.
Дифрактометр состоит из блока гониометра, блока управления и внешнего компьютера с программным обеспечением (далее - ПО). Блок гониометра включает в себя измерительную головку с двумя симметрично расположенными позиционно-чувствительными детекторами, рентгеновскую трубку с коллиматором и узлы сервомоторов для обеспечения перемещения измерительной головки относительно образца (в вертикальной и горизонтальных плоскостях). Блок управления содержит блоки питания сервомоторов высоковольтного генератора, ёмкость с охлаждающей жидкостью, насос для автономного охлаждения рентгеновской трубки. Управление дифрактометром осуществляется с помощью персонального компьютера.

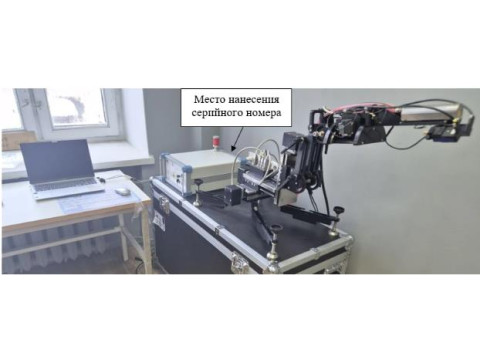

Общий вид дифрактометра представлен на рисунке 1.
Пломбировка дифрактометра от несанкционированного доступа не предусмотрена. Нанесение знака поверки не предусмотрено.
Серийный номер дифрактометра имеет цифровое обозначение и нанесен методом лазерной гравировки на задней панели блока питания управления в виде идентификационной таблички (рисунок 2), которая расположена на задней части дифрактометра. Место нанесения заводского номера представлено на рисунке 2.
К средству измерений данного типа относится дифрактометр рентгеновский портативный AINUO S88-PRO, серийный номер № 0125028.

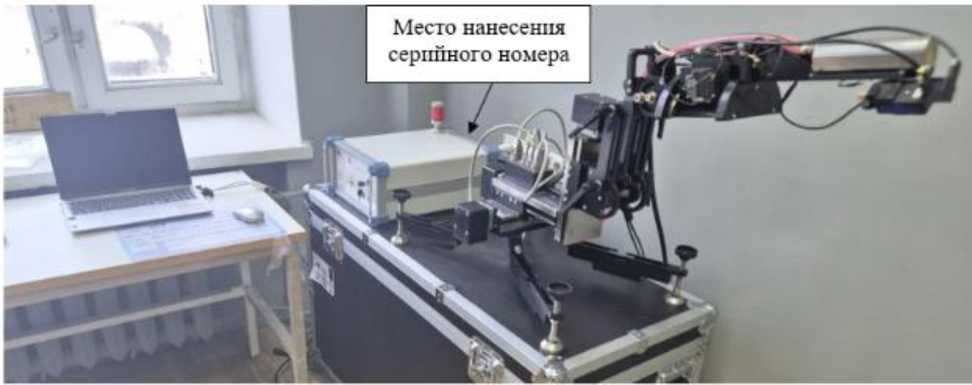

Рисунок 1 - Общий вид дифрактометра рентгеновского портативного AINUO S88-PRO

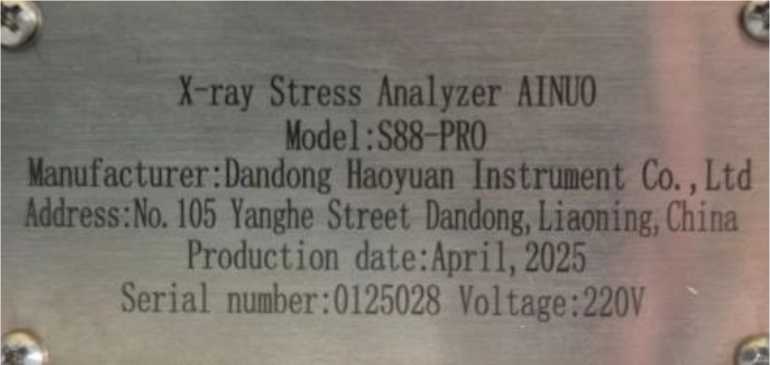

Рисунок 2 - Вид идентификационной таблички
Программное обеспечение
Дифрактометр имеет в своем составе ПО, предустановленное на персональный компьютер оператора, разработанное для выполнения определённых измерительных задач, осуществляющее измерительные функции, функции получения и передачи измерительной информации.
ПО предназначено для управления дифрактометром, составления измерительных программ, обработки и хранения результатов измерений. ПО не может быть использовано отдельно от дифрактометра.
Конструкция дифрактометра исключает возможность несанкционированного влияния на ПО и измерительную информацию средства измерений. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Haoyuan Instrument Stress Gauge Measurement System |
|
Номер версии (идентификационный номер) ПО |
1.018.1 и выше |
|
Цифровой идентификатор ПО |
- |
Метрологические и технические характеристики дифрактометра
Таблица 2 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений углов дифракции 29 |
от 120° до 170° |
|
Предел среднеквадратичного отклонения результатов измерений угла дифракции 29, не более* |
0,05° |
|
Угловой интервал одновременной регистрации 29 |
±35° |
|
Максимальная мощность рентгеновской трубки, Вт |
100 |
|
Геометрия съемки |
Omega скан |
|
Материал анода рентгеновской трубки |
Cu |
|
Потребляемая мощность, Вт, не более |
300 |
|
Скорость измерений, с, не более |
600 |
|
Питание от сети переменного тока: - напряжение, В - частота, Гц |
от 198 до 242 от 49 до 51 |
|
Габаритные размеры, мм, не более: - длина - высота - глубина |
1000 600 600 |
|
Масса, кг, не более |
110 |
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность воздуха при температуре +25°C, % |
от +15 до +25 от 10 до 90 |
|
Примечание: *- для угла с номинальным значением положения пика 29 152,406° | |
Знак утверждения типа
наносится на титульный лист инструкции по эксплуатации типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Дифрактометр рентгеновский портативный |
AINUO S88-PRO |
1 шт. |
|
Инструкция по эксплуатации |
. Инструкция по эксплуатации дифрактометра рентгеновского портативный AINUO S88-PRO |
1 шт. |
|
Персональный компьютер с предустановленным ПО |
- |
1 шт. |
Сведения о методах измерений
приведены в разделе I «Измерение» Инструкции по эксплуатации.
Нормативные документы
Техническая документация изготовителя.
