Источники питания постоянного тока АКИП-1199
| Номер в ГРСИ РФ: | 98603-26 |
|---|---|
| Категория: | Источники питания |
| Производитель / заявитель: | Фирма "SIGLENT TECHNOLOGIES CO., Ltd.", Китай |
Источники питания постоянного тока АКИП-1199 (далее - источники) предназначены для воспроизведения и измерения напряжения постоянного тока и силы постоянного тока.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98603-26 | |||||||||||||||
| Действует | по 28.05.2031 | |||||||||||||||
| Наименование | Источники питания постоянного тока | |||||||||||||||
| Модель | АКИП-1199 | |||||||||||||||
| Модификации |
АКИП-1199-100-50-1500 АКИП-1199-200-25-1500 |
|||||||||||||||
| Приказы |
№1027 от
28.05.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | b3551d5e-48ba-36eb-e581-c7f9a459873f | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
SIGLENT TECHNOLOGIES CO., LTD., КИТАЙ, 3F, Building NO.4, Antongda Industrial Zone, 3rd Liuxian Road, Baoan District, Shenzhen
Поверка
| Методика поверки / информация о поверке |
МП-ПР-04-2026 ГСИ. Источники питания постоянного тока АКИП-1199. Методика поверки
(с 28.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98603-26: Описание типа
2026-98603-26.pdf
|
Скачать | 148.8 КБ | |
|
98603-26: Методика поверки
МП-ПР-04-2026
2026-mp98603-26.pdf
|
Скачать | 2.1 MБ |
Описание типа
Назначение
Источники питания постоянного тока АКИП-1199 (далее - источники) предназначены для воспроизведения и измерения напряжения постоянного тока и силы постоянного тока.
Описание
Источники представляют собой программируемые, регулируемые источники постоянного напряжения и силы постоянного тока. Управление и контроль режимами работы источников осуществляет встроенный микроконтроллер. Источники могут функционировать в режимах стабилизации напряжения, стабилизации тока, стабилизации мощности, локального управления, дистанционного управления. Регулировка выходных напряжения и силы тока осуществляется независимо друг от друга. Источники имеют встроенные амперметр и вольтметр, обеспечивающие измерение напряжения и тока на нагрузке.
Принцип действия источников основан на выпрямлении напряжения сети с последующим импульсным преобразованием и подачей на стабилизатор и фильтр. Выпрямленное напряжение поступает на выходные соединители и на схему измерения.
Источники питания выполнены в виде настольного лабораторного прибора. На передней панели расположены функциональные клавиши, поворотный регулятор для плавной установки значений выходных параметров, клавиша включения-выключения выхода, дисплей. На задней панели расположен разъем для подключения кабеля электропитания, интерфейсы USB, LAN, опционально - GPIB, аналоговый интерфейс дистанционного управления U/I и вентиляционные отверстия.
Источники выпускаются в двух модификациях АКИП-1199-100-50-1500, АКИП-1199-200-25-1500, которые отличаются максимальными значениями выходных параметров (напряжение и ток).
Серийный номер, идентифицирующий каждый экземпляр источников, в виде буквенноцифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится при помощи наклейки, размещаемой на боковой панели корпуса (рисунок 3).
Корпус источников позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора (рисунок 1).
Для предотвращения несанкционированного доступа к внутренним частям источников пломбируются крепежный винт на боковой панели корпуса (рисунок 3).

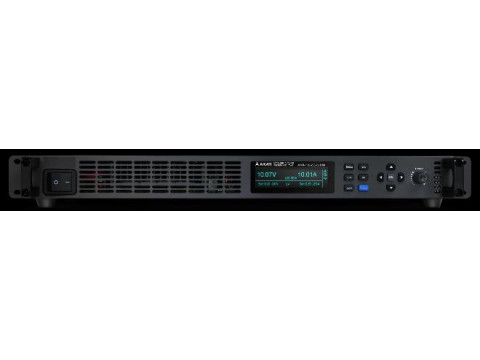

Рисунок 1. Общий вид источников с местом нанесения знака утверждения типа (А) и знака поверки (Б)
Рисунок 2. Вид задней панели источников
Рисунок 3. Вид боковой панели источников с местами нанесения серийного номера (В) и пломбировки от несанкционированного доступа (Г)
Интерфейс пользователя может быть реализован на английском или русском языке (определяется условиями заказа на поставку). Цвет корпуса источников может отличаться от представленного на рисунках.
Программное обеспечение
Программное обеспечение (ПО) источников записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже |
1.1.1.11) |
|
1) Идентификационный номер ПО определяется по первым четырем цифрам разделенными «.» | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон установки/измерений выходного напряжения, В: АКИП-1199-200-25-1500 АКИП-1199-100-50-1500 |
от 0,01 до 200,00 от 0,01 до 100,00 |
|
Диапазон установки/измерений силы тока, А: АКИП-1199-200-25-1500 АКИП-1199-100-50-1500 |
от 0,01 до 25,00 от 0,01 до 50,00 |
|
Максимальная выходная мощность, Вт |
1500 |
|
Пределы допускаемой абсолютной погрешности установки напряжения, В |
±(0,001 •иуст+0,01) |
|
Пределы допускаемой абсолютной погрешности измерений напряжения, В |
±(0,001 ^иизм+0,02) |
|
Пределы допускаемой абсолютной погрешности установки силы тока, А |
±(0,002 •1уст+0,03) |
|
Пределы допускаемой абсолютной погрешности измерений силы тока, А |
±(0,002^+0,04) |
|
Разрешение установки/измерений напряжения, мВ |
10 |
|
Разрешение установки/измерений силы тока, мА |
10 |
|
Нестабильность выходного напряжения при изменении силы тока нагрузки, мВ: АКИП-1199-200-25-1500 АКИП-1199-100-50-1500 |
±100 ±50 |
|
Нестабильность выходного напряжения при изменении напряжения питания, мВ: АКИП-1199-200-25-1500 АКИП-1199-100-50-1500 |
±40 ±5 |
|
Нестабильность силы тока при изменении напряжения на нагрузке, мА: АКИП-1199-200-25-1500 АКИП-1199-100-50-1500 |
±40 ±50 |
|
Нестабильность силы тока при изменении напряжения питания, мА: АКИП-1199-200-25-1500 АКИП-1199-100-50-1500 |
±40 ±30 |
|
Примечания: иуст - установленное значение напряжения, В; иизм- измеренное значение напряжения, В; 1уст - установленное значение силы тока, А; 1изм - измеренное значение силы тока, А. | |
аблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение сети питания частотой 50 Гц, В |
от 207 до 253 |
|
Масса, кг, не более |
10 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
483x44x468 |
|
Условия эксплуатации: температура окружающего воздуха, °C относительная влажность, %, не более |
от 0 до +50 80 |
Знак утверждения типа
наносится на переднюю панель источников методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность источников питания
|
Наименование |
Обозначение |
Количество шт./экз. |
|
Источник питания |
АКИП-1199 1) |
1 |
|
Сетевой кабель |
- |
1 |
|
Руководство по эксплуатации |
- |
1 |
|
Упаковочная коробка |
- |
1 |
|
1) Модификация по заказу | ||
Сведения о методах измерений
приведены в разделе «Работа с прибором» руководства по эксплуатации.
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 01.10.2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»;
Приказ Росстандарта от 28.07.2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Стандарт предприятия SIGLENT TECHNOLOGIES CO., LTD «Источники питания постоянного тока АКИП-1199».
