Калориметры дифференциальные сканирующие DSC 214 Polyma
| Номер в ГРСИ РФ: | 98607-26 |
|---|---|
| Категория: | Калориметры |
| Производитель / заявитель: | Фирма "Netzsch - Geratebau GmbH", Германия |
Калориметры дифференциальные сканирующие DSC 214 Polyma предназначены для измерений термодинамических характеристик веществ и материалов (температуры и удельной энтальпии (теплоты), в т.ч. фазовых переходов, удельной теплоёмкости).
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98607-26 | ||||||
| Действует | по 28.05.2031 | ||||||
| Наименование | Калориметры дифференциальные сканирующие | ||||||
| Модель | DSC 214 Polyma | ||||||
| Приказы |
№1027 от
28.05.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 8cb6c3ac-c080-3bfd-6891-15c0162700fd | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
NETZSCH-Gerätebau GmbH, ГЕРМАНИЯ, Wittelsbacherstrasse 42, Selb, D-95100
Поверка
| Методика поверки / информация о поверке |
МП 136-221-2025 ГСИ. Калориметры дифференциальные сканирующие DSC 214 Polyma. Методика поверки
(с 28.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98607-26: Описание типа
2026-98607-26.pdf
|
Скачать | 154.5 КБ | |
|
98607-26: Методика поверки
МП 136-221-2025
2026-mp98607-26.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Калориметры дифференциальные сканирующие DSC 214 Polyma предназначены для измерений термодинамических характеристик веществ и материалов (температуры и удельной энтальпии (теплоты), в т.ч. фазовых переходов, удельной теплоёмкости).
Описание
Принцип действия калориметров дифференциальных сканирующих DSC 214 Polyma (далее - калориметры) основан на измерении разности тепловых потоков, подведенных к тиглю с испытуемым образцом и эталонному тиглю, которая измеряется как функция температуры и/или времени в процессе воздействия на испытуемый и эталонный образцы управляемой температурной программы в установленной атмосфере и при использовании симметричной измерительной системы.
Сигнал разности тепловых потоков после усиления поступает в аналого-цифровой преобразователь и выводится на компьютер для построения ДСК-кривой в координатах «тепловой поток - время» или «тепловой поток - температура». Датчик представляет собой диск из специального сплава, на котором размещаются измеряемая ячейка и ячейка сравнения. Измерение температуры осуществляется термоэлектрическим преобразователем.
Принцип измерений температуры фазовых и структурных переходов основан на определении на кривой «тепловой поток - температура» точки начала отклонения от монотонности, определяемой пересечением экстраполяции низкотемпературной ветви пика кривой с базовой линией. Интеграл от разности тепловых потоков по температуре в пересчете на единицу массы дает удельную теплоту фазового или структурного превращения.
Калориметры представляют собой настольные лабораторные приборы, состоящие из печи и электронного блока измерения и регулирования. Для автоматической подачи образцов в измерительную ячейку калориметр может комплектоваться системой автоподачи (автосэмплером).
В калориметрах используется воздушное охлаждение печи. Рабочий диапазон может быть расширен в область низких температур при использовании различных систем охлаждения.
В процессе измерений на дисплей персонального компьютера выводятся в режиме реального времени значения теплового потока (мВт) - (ось Y) как функция температуры (Т, °С), либо времени (t, мин или с - (ось Х). По завершении опыта с помощью специального раздела ПО вычисляются искомые температура фазового или структурного перехода (Т, °С), удельная теплота фазового или структурного перехода (АН, Дж/г) или интегральная теплота (AQ, Дж).
В калориметрах предусмотрена возможность подключения системы контроля атмосферы, позволяющей производить подачу двух различных газов в калориметрическую ячейку/пространство печи, окружающее тигли с образцом, с возможностью автоматического переключения и контроля расхода газов в процессе эксперимента.
Серийный номер калориметров наносится на маркировочные таблички (шильдики), закрепленные на задней поверхности корпуса травлением, гравированием или иным пригодным способом, обеспечивающим идентификацию каждого экземпляра калориметра, возможность прочтения и сохранность номера в процессе эксплуатации. Серийный номер имеет буквенноцифровой формат. Конструкцией калориметров не предусмотрена возможность нанесения знака поверки и знака утверждения типа.
Корпус калориметров металлический, окрашиваемый в цвета, которые определяет изготовитель. Общий вид калориметров представлен на рисунках 1, 2. Место нанесения серийного номера представлено на рисунке 3. Пломбирование калориметров не предусмотрено.
Рисунок 1 - Общий вид калориметров с автосэмплером

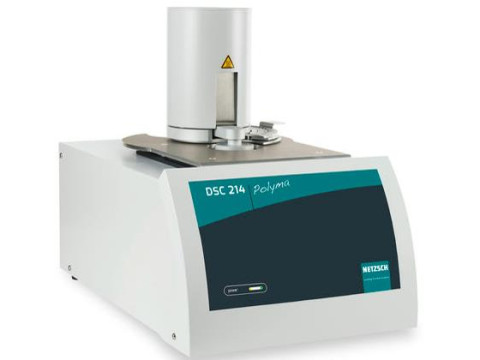

Рисунок 2 - Общий вид калориметров без автосэмплера
Место нанесения серийного номера

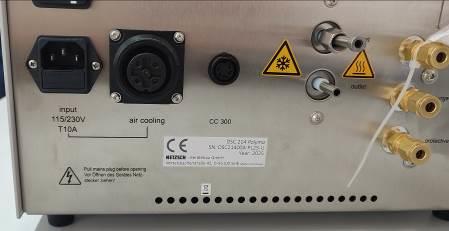

Рисунок 3 - Место нанесения серийного номера
Программное обеспечение
Программное обеспечение калориметров (далее - ПО) состоит из встроенной части (встроенный в корпус и защищённый от записи микроконтроллер) и внешней части под управлением операционной системы персонального компьютера. Идентификационные данные метрологически значимой части ПО приведены в таблице 1. Метрологически значимая часть ПО защищена от несанкционированного вмешательства программными средствами.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Proteus |
|
Номер версии (идентификационный номер) ПО |
9.х.ххххх.ххх* |
|
Цифровой идентификатор ПО |
- |
|
*x относится к метрологически незначимой части и может принимать значения от 0 до 9. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, в т.ч. температуры фазовых переходов*, °C |
от -170 до +600 |
|
Диапазон измерений удельной энтальпии (теплоты), в т.ч. удельной энтальпии (теплоты) фазовых переходов*, кДж/кг |
от 10 до 1000 |
|
Диапазон измерений удельной теплоёмкости*, Дж/(кгК) |
от 100 до 2000 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, в т.ч. температуры фазовых переходов, °C |
±0,8 |
|
Пределы допускаемой относительной погрешности измерений удельной энтальпии (теплоты), в т.ч. удельной энтальпии (теплоты) фазовых переходов, % |
±3,0 |
|
Пределы допускаемой относительной погрешности измерений удельной теплоёмкости, % |
±3,0 |
|
* Диапазон измерений конкретного калориметра находится в пределах, установленных в таблице 2, и определяется комплектацией конкретного калориметра (системой охлаждения) и приводится в паспорте калориметра. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Скорость изменения температуры, °С/мин |
от 0,001 до 500,0 |
|
Параметры электрического питания: | |
|
- напряжение питания, В |
от 198 до 242 |
|
- частота напряжения питания, Гц |
от 49 до 51 |
|
Габаритные размеры основного блока, мм, не более: | |
|
- глубина |
510 |
|
- ширина |
350 |
|
- высота |
250 |
|
Масса, кг, не более |
30 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °C |
от +15 до +35 |
|
- относительная влажность окружающей среды, % |
от 5 до 80 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
аблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Калориметр дифференциальный сканирующий |
DSC 214 Polyma |
1 шт. |
|
Дополнительные элементы: - тигли - система охлаждения - прочие элементы |
- |
* 1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
* Тип и количество в соответствии с заказом. | ||
Сведения о методах измерений
приведены в главе IV «Работа на приборе» документа «Калориметры дифференциальные сканирующие DSC 214 Polyma. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 28.12.2024 № 3155 «Об утверждении Государственной поверочной схеме для средств измерений удельной теплоемкости твердых тел в диапазоне температуры от 2 до 1800 К и удельной энтальпии твердых тел в диапазоне температуры от 260 до 1800 К»;
Приказ Росстандарта от 29.01.2026 № 147 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия NETZSCH-Geratebau GmbH, Германия.
