Комплекс автоматизированный измерительно-управляющий КИ АСУ ТМО Черногорской ТЭЦ

Назначение

Комплекс автоматизированный измерительно-управляющий КИ АСУ ТМО Черногорской ТЭЦ (далее по тексту - комплекс) предназначен для измерений входных сигналов силы постоянного тока, поступающих от датчиков с унифицированным токовым выходом и, входных сигналов сопротивления, поступающих от термопреобразователей сопротивления.

Описание

Принцип действия комплекса основан на последовательных преобразованиях измеряемых величин в цифровой код, преобразованиях цифрового кода в значения измеряемых параметров комплекса и формирование, на их основе, оператором комплекса управляющих воздействий на оборудование комплекса.

Комплекс входит в состав АСУ ТМО «Черногорской ТЭЦ» и обеспечивает измерение параметров, их визуализацию и хранение полученной измерительной информации и реализацию алгоритмов управления тепломеханического (далее - ТМО) оборудования.

Комплекс представляет собой совокупность технических и программных средств, в том числе:

1. Оборудования и программного обеспечения нижнего уровня, состоящего из:

- модулей аналогового ввода, R500 AI.08.052, R500 AI.16.081 и R500 AI.08.131 из состава контроллеров программируемых логических REGUL R500 (регистрационный номер в Федеральном информационном фонде (далее - рег. №) 63776-16), осуществляющих циклический опрос измерительного оборудования, прием и преобразование токовых сигналов от датчиков давления, уровня и температуры в выходной код и передача их в центральный процессор комплекса по протоколу «EtherCAT» реализованного с использование стека стандартных промышленных протоколов обмена семейства «Industrial Ethernet»;

- линий связи, соединяющих измерительные модули с датчиками;

- в составе линий связи измерительных каналов, работающих в взрывоопасной зоне (Склад ГСМ), используются барьеры искробезопасности типа БИ-001, БИ003 и искробезопасные повторитель типа ЛПА-310.

2. Оборудования и программного обеспечения среднего, контроллерного уровня, состоящего из:

- 6 резервированных центральных процессоров R500 CU 00 51 «REGUL R500» (рег. № 63776-16), получающего измерительную информацию от модулей аналогового ввода и обеспечивающего управление тепломеханическим оборудованием, согласно заданным алгоритмам управления.

3. Оборудования и программного обеспечения верхнего уровня, состоящего из:

- резервированного сервера, реализованного на серверной аппаратной платформе, на базе программного комплекса «ИНКОНТ», версия 1.0, развернутого в операционной системе Astra Linux SE и предназначенного для контроля и управления тепломеханическим оборудованием Черногорской ТЭЦ, а также для обработки и хранения полученной измерительной и расчетной информации;

- 8 операторских рабочих станций (АРМ оператора), использующих кроссплатформенное ПО, программный комплекс «ИНКОНТ», версия 1.0, способное функционировать в операционной системе Astra Linux SE и реализованное на базе персонального компьютера, который получает информацию от резервированного сервера по отказоустойчивой промышленной локальной сети Industrial Ethernet ПТК АСУ Черногорской ГРЭС обеспечивают контроль, управление и визуализацию результатов измерений и функционирования оборудования ТМО;

- инженерной станции с предустановленным специальным ПО, программный комплекс «ИНКОНТ», версия 1.0, необходимым для выполнения конфигурирования оборудования и программного обеспечения нижнего, среднего и верхнего уровней комплекса, визуализации полученной измерительной информации и формирования сигналов управления на оборудование АСУ ТМО.

ПО включает в себя:

- специализированное инженерное программного обеспечения "Epsilon LD", предназначенное для конфигурирования программно-аппаратных средств REGUL нижнего и среднего уровней комплекса;

- специализированного программного обеспечения "Alpha. HMI", предназначенное для конфигурирования про программно-аппаратных средств верхнего уровня комплекса;

Комплекс обеспечивает измерение, вычисление, индикацию и автоматическое обновление данных измерений и расчетов на экране рабочей станции (далее АРМ), архивирование и вывод на печать следующих параметров оборудования ТМО:

- расхода Дизельного топлива, воды, шлама, т/ч, м3/ч;

- давлений воздуха, газа, воды, Дизельного топлива, шлама, кПа, МПа;

- температуры воздуха, газов, воды, дизельного топлива, металла, °С;

- уровня воды и водных растворов, дизельного топлива масла, мм, м;

- электрического напряжения, тока, мощности, частоты, кВ, А, МВт, Мвар Гц;

- концентраций СО,, Н2, СН4, pH в газовых и паровых средах, мг/м3,, ед.рН, % НКПР.

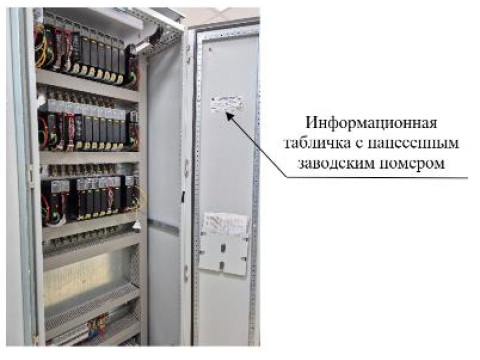

Все электронное оборудование комплекса размещается в специализированных шкафах автоматизации. Вид шкафов и оборудования в них приведен на рисунке 1.

Рисунок 1 - Общий вид контроллерного шкафа комплекса

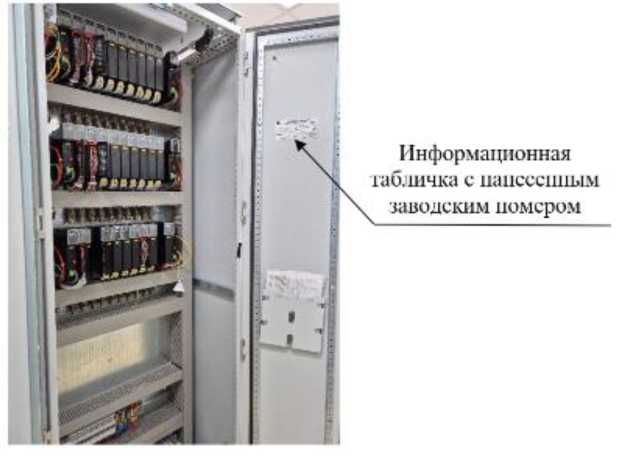

К средствам измерений данного типа относится комплекс автоматизированный измерительно-управляющий КИ АСУ ТМО Черногорской ТЭЦ заводской номер ИК.3214. Заводской номер комплекса, в формате буквенно-цифрового обозначения, состоящего из арабских цифр и букв русского алфавита, типографским способом указывается в формуляре и наносится на информационную табличку, прикрепленную к внутренней панели контроллерного шкафа станции измерительного комплекса, в соответствии с рисунками 1 и 2.

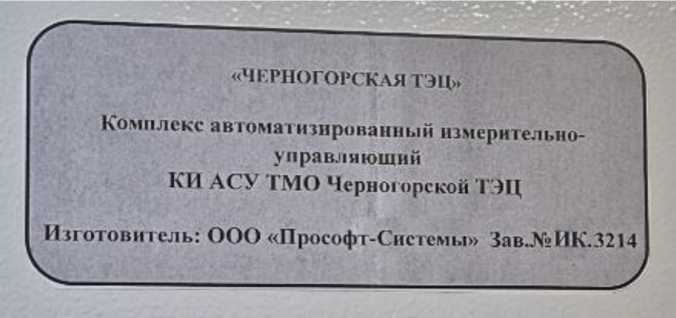

Рисунок 2 - Информационная табличка с заводским номером

Пломбирование комплекса не предусмотрено.

Нанесение знака поверки на комплекс не предусмотрено.

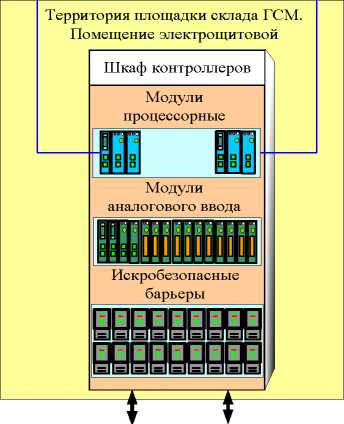

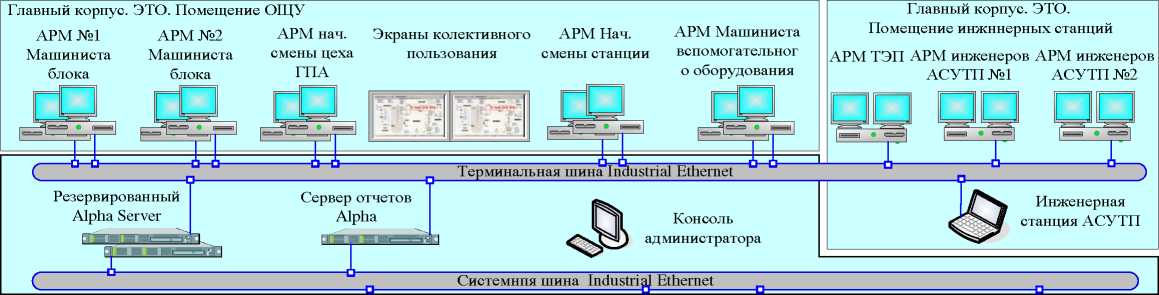

Структурная схема комплекса автоматизированного измерительно-управляющего КИ АСУ ТМО Черногорской ТЭЦ приведена на рисунке 3.

Технологические установки главного корпуса

Шкаф контроллеров

Модули процессорные

Модули аналогового ввода

lu imsil |v imisii |и imsii [уЛьяд |у wisii |y wisii

Первичные измерительные преобразователи ТМО

Рисунок 3 - Структурная схема комплекса автоматизированного измерительно-управляющего КИ АСУ ТМО Черногорской ТЭЦ

Программное обеспечение

Конфигурация программного проекта АСУ ТМО на базе программного комплекса «ИНКОНТ», выполнена под задачи комплекса, автоматизированного измерительно-управляющего КИ АСУ ТМО Черногорской ТЭЦ.

Программное обеспечение (ПО) комплекса состоит из встроенного программного обеспечения (ВПО) и внешнего, устанавливаемого на персональный компьютер-автоматизированное рабочее место (АРМ).

Метрологически значимая часть программного обеспечения находится во встроенном программном обеспечении (далее - ВПО) измерительных модулей ПТК, ВПО устанавливается в энергонезависимую память модулей в производственном цикле на заводе- изготовителе и в процессе эксплуатации изменению не подлежит. Возможности, средства и интерфейсы для изменения ВПО отсутствуют.

Защита от несанкционированного изменения алгоритмов измерений, преобразования и вычисления параметров обеспечивается системой электронного паролирования доступа к интерфейсу ПО, параметры настроек измерительных каналов и результатов измерений закрыты персональным паролем.

ПО имеет уровень защиты от непреднамеренных и преднамеренных изменений согласно Р 50.2.077 - 2014 «средний».

Идентификационные данные внешнего ПО приведены в таблице 1.

аблица 1 - Идентификационные данные внешнего ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

Знак утверждения типа

наносится типографским способом на титульные листы эксплуатационной документации.

Комплектность

аблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 7 «Описание методик (методов) измерений» формуляра ИК.3214-АТХ1.ФО.

Нормативные документы

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схема для средств измерений электрического сопротивления постоянного и переменного тока»;

Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А».
