Осциллографы цифровые RIGOL MSO8ZZZ
| Номер в ГРСИ РФ: | 98881-26 |
|---|---|
| Категория: | Осциллографы |
| Производитель / заявитель: | Фирма "RIGOL Technologies, Inc.", Китай |
Осциллографы цифровые RIGOL MSO8ZZZ (далее - осциллографы) предназначены для измерений амплитудных и временных параметров электрических сигналов и исследования их формы.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98881-26 | |||||||||
| Действует | по 06.07.2031 | |||||||||
| Наименование | Осциллографы цифровые | |||||||||
| Модель | RIGOL MSO8ZZZ | |||||||||
| Модификации |
MSO8064 MSO8104 MSO8204 |
|||||||||
| Приказы |
№1328 от
06.07.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 19338ddc-cd5a-3f5f-b490-50e190fcd799 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Компания Rigol Technologies Co., Ltd, КИТАЙ, No.8 Ke Ling Road, Suzhou New District, Jiangsu
Поверка
| Методика поверки / информация о поверке |
МП MSO8ZZZ/2026 ГСИ. Осциллографы цифровые RIGOL MSO8ZZZ. Методика поверки.
(с 06.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98881-26: Описание типа
2026-98881-26.pdf
|
Скачать | 660.7 КБ | |
|
98881-26: Методика поверки
МП MSO8ZZZ/2026
2026-mp98881-26.pdf
|
Скачать | 3.9 MБ |
Описание типа
Назначение
Осциллографы цифровые RIGOL MSO8ZZZ (далее - осциллографы) предназначены для измерений амплитудных и временных параметров электрических сигналов и исследования их формы.
Описание
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного электрического сигнала в цифровой код в реальном времени и отображении результатов измерений на дисплее.
Конструктивно осциллографы выполнены в компактном корпусе настольного исполнения. Основные узлы осциллографов: входные делители, блок нормализации сигналов, мультиплексоры, АЦП, микропроцессор, устройство управления, блок питания, клавиатура, жидкокристаллический дисплей.
Осциллографы обеспечивают визуальное наблюдение, автоматическую или ручную установку размеров изображения, цифровое запоминание, цифровое и/или курсорное измерение амплитудных и временных параметров электрических сигналов. Осциллографы позволяют проводить математическую обработку сигналов, имеют режимы вольтметра и частотомера, обеспечивают сохранение результатов измерений.
На передней панели осциллографов размещены: жидкокристаллический дисплей, клавиатура управления, кнопка включения, разъемы входных аналоговых каналов, разъем для подключения логического пробника (цифровые каналы), разъемы выходных каналов генератора сигналов произвольной формы (опция), разъемы интерфейсов USB.
На задней панели осциллографов размещены: разъемы входа и выхода сигнала внешнего запуска, выход генератора опорной частоты 10 МГц, цифровые интерфейсы ввода/вывода (HDMI, LAN, USB), розетка питания от сети переменного тока с предохранителем.
Осциллографы имеют 3 модификации: MSO8064, MSO8104, MSO8204. Модификации отличаются диапазоном частот (верхней границей полосы пропускания).
Осциллографы имеют выходные разъемы генератора произвольной формы на передней панели. Генератор произвольной формы активируется при помощи программной опции MSO8000-AWG.
Общий вид осциллографов представлен на рисунках 1 - 4. Обозначение модификации осциллографов в цифробуквенном формате наносится на самоклеящейся этикетке на передней панели осциллографов (рисунок 1).
Заводской номер, идентифицирующий каждый экземпляр осциллографов, в виде буквенно-цифрового обозначения, состоящего из латинских букв и арабских цифр, наносится на корпус при помощи наклейки, размещаемой на задней панели (рисунки 2 и 5). Знак поверки наносится на самоклеящейся этикетке на боковую панель осциллографов (рисунок 3).
Для предотвращения несанкционированного доступа к внутренним частям осциллографов осуществляется пломбирование стыка панелей корпуса специальными стикер-наклейками (рисунок 4).

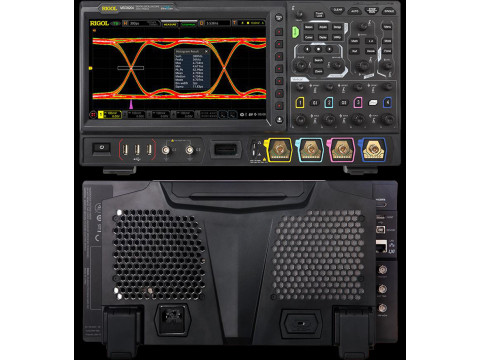

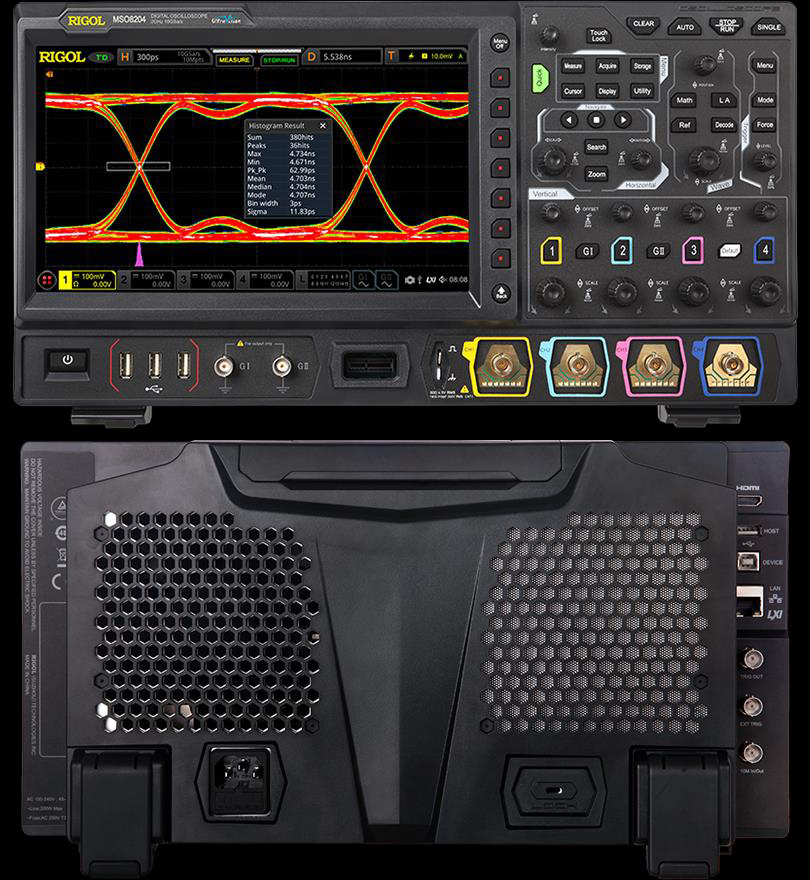

Рисунок 1 - Передняя панель осциллографов
£ # # « $ да да да да
S .• f s
> -j -s - -s • -в
ми • s ’ . - * да &
t < S j 8 .S я г « ад Я
j да да зда - -• - ; в.
да s » г j ■
=. - > S f 3 ■ ~ • о »
« I » < J Н ' < Ч « » >
41 < И ■ W * Ф 3* • • •
з з # $ « ’. s .s да да . -ч s
i $ i * * i ; s i s ■
I 4 да да да да да да :да зда зда да даь
Место нанесения
Место нанесения знака
заводского номера
утверждения типа
Рисунок 2 - Задняя панель осциллографов
Место нанесения
знака поверки

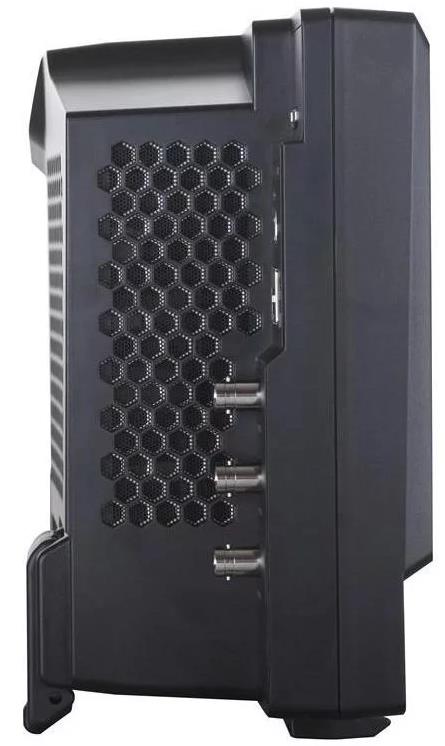

Рисунок 3 - Боковая панель осциллографов
Место пломбирования

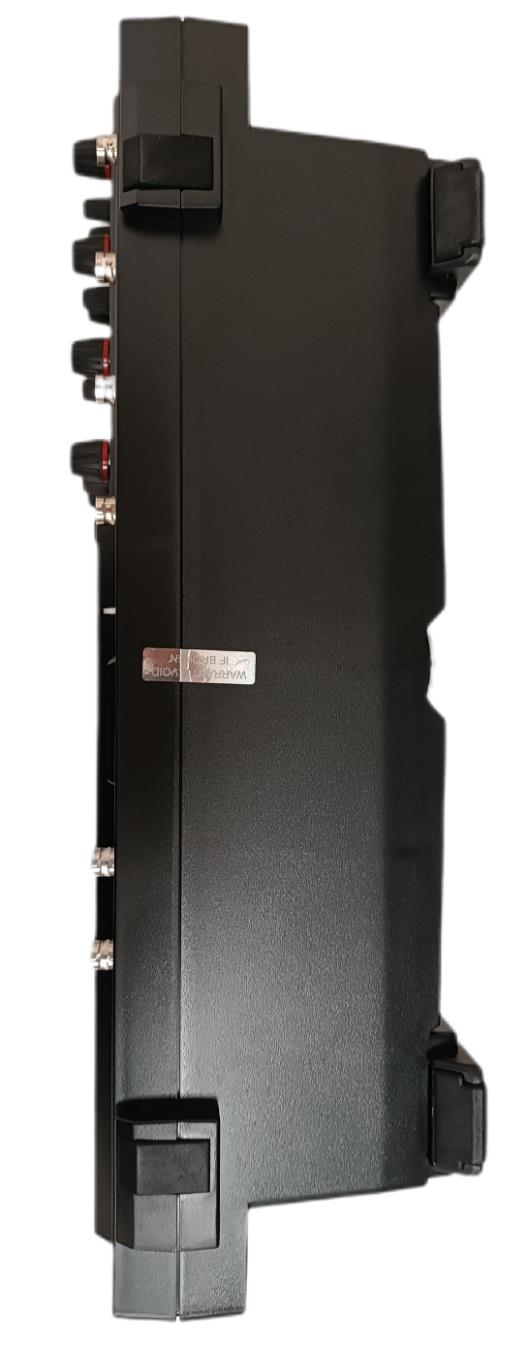

Рисунок 4 - Нижняя панель осциллографов
Рисунок 5 - Фрагмент задней панели осциллографов с этикеткой
Заводской номер
Программное обеспечение
Программное обеспечение осциллографов служит для управления режимами работы и отображения результатов измерений, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по рекомендации Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
MSO8000_Firmware |
|
Номер версии (идентификационный номер) |
не ниже 00.02.03 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Входное сопротивление аналоговых Rbx каналов (переключаемое) |
1±0,01 МОм 50±0,5 Ом |
|
Входная ёмкость аналоговых каналов, пФ |
19±3 |
|
Полоса пропускания по уровню минус 3 дБ, МГц, не менее 1) | |
|
при Rbx=50 Ом | |
|
- для модификации MSO8064 |
600 |
|
- для модификации MSO8104 |
1000 |
|
- для модификации MSO8204 2) |
2000 |
|
при Rbx=1 МОм |
500 |
|
Диапазон установки коэффициентов отклонения Ко, мВ/дел |
от 1 до 1-104 |
|
- при Rbx=1 МОм | |
|
- при Rbx=50 Ом |
от 1 до 1-103 |
|
Пределы допускаемой относительной погрешности установки коэффициентов отклонения (относительно полной шкалы), % - для Ко=1 мВ/дел, 2 мВ/дел - для Ко > 2 мВ/дел |
±2 (относительно 32 мВ) ±2 |
Продолжение таблицы 2
|
1 |
2 |
|
Диапазон установки уровня постоянного смещения Ucm, мВ при Rbx=1 МОм в диапазонах установки Ко: - от 1 до 50 мВ/дел - от 51 до 260 мВ/дел - от 265 мВ/дел до 10 В/дел при Rвx=50 Ом в диапазонах установки Ко: - от 1 до 100 мВ/дел - от 102 мВ/дел до 1 В/дел |
±1-103 ±3-104 ±1-105 ±1-103 ±4-103 |
|
Пределы допускаемой абсолютной погрешности установки уровня постоянного смещения, мВ, в диапазонах установки Ко: - от 1 до 200 мВ/дел; - св. 200 мВ/дел |
±(0,015-|Ucm |+0,1-Ко+2) ±(0,01-|исм|+0,1-Ко+2) |
|
Диапазон установки коэффициентов развертки Кр, с - для модификаций MSO8064, MSO8104 - для модификации MSO8204 |
от 5 -1О-10 до 1-103 от 2 -10-10 до 1-103 |
|
Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора 6F 3) |
±(2-10-6-N+1-10-6) |
|
Пределы допускаемой абсолютной погрешности измерения временных интервалов Тизм, с |
±(6рТизм +1/Рдискр+540-11) |
|
Основные характеристики генератора сигналов произвольной формы (при наличии установленной опции MSO8000-AWG) | |
|
Количество каналов |
2 |
|
Выходное сопротивление (переключаемое) |
1 МОм; 50 Ом |
|
Диапазон частот генератора для сигналов синусоидальной формы |
от 100 мГц до 25 МГц |
|
Диапазон частот генератора для сигналов прямоугольной формы |
от 100 мГц до 15 МГц |
|
Диапазон частот генератора для сигналов произвольной формы |
от 100 мГц до 10 МГц |
|
Диапазон частот генератора для сигналов импульсной формы |
от 100 мГц до 1 МГц |
|
Пределы допускаемой относительной погрешности установки частоты выходного сигнала |
±1-10-4 |
|
Диапазон установки выходного напряжения (размах) - на нагрузке 50 Ом - на нагрузке 1 МОм |
от 10 мВ до 2,5 В от 20 мВ до 5 В |
|
Пределы допускаемой абсолютной погрешности установки уровня синусоидального сигнала UycT на частоте 1 кГц, мВ |
±(0,02-иуст+1) |
|
Неравномерность амплитудно-частотной характеристики относительно 1 кГц, дБ, не более |
±1 |
|
Длительность фронта/спада сигнала прямоугольной и импульсной форм, нс, не более |
15 |
Продолжение таблицы 2
|
1 |
2 |
|
Основные технические характеристики логического анализатора | |
|
Число входных цифровых каналов |
16 |
|
Пороговые уровни срабатывания |
TTL, ECL, CMOS, PECL, LVDS или определяемый пользователем |
|
Пределы установки уровня срабатывания, определяемого пользователем, В |
±20 |
|
Номинальное сопротивление каналов, кОм |
100 |
|
Примечания: здесь Rbx - входное сопротивление каналов, Ом Ko - коэффициент отклонения, мВ/дел; Кр - коэффициент развертки, с/дел; 6f - относительная погрешность опорного генератора; Тизм - значение измеренного временного интервала, с; Рдискр - частота дискретизации, Гц; Ucm - постоянное напряжение смещения, мВ; UycT - установленное значение выходного напряжения на генераторе, мВ; 1) полоса пропускания нормируется для коэффициентов отклонения > 2 мВ/дел; 2) полоса пропускания 2 ГГц обеспечивается при включенном одном канале или одной группы каналов (группа 1: каналы 1 и 2, группа 2: каналы 3 и 4); 3) N - количество лет после выпуска из производства или подстройки, округленное до целого числа в большую сторону. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Число входных аналоговых каналов |
4 |
|
Число цифровых каналов |
16 |
|
Напряжение сети питания, В - при частоте сети питания от 45 до 66 Гц - при частоте сети питания от 360 до 440 Гц |
от 90 до 264 от 90 до 132 |
|
Потребляемая мощность, Вт, не более |
200 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
410x224x135 |
|
Масса, кг, не более (в стандартной комплектации) |
4 |
|
Рабочие условия применения: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +35 от 30 до 80 от 84 до 106 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
Знак утверждения типа
наносится на заднюю панель корпуса осциллографов в виде самоклеящейся этикетки (рисунок
2) и на титульный лист руководства пользователя типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Осциллограф цифровой |
RIGOL MSO8ZZZ1) |
1 |
|
Руководство по эксплуатации |
QGA26103-1110-RUS |
1 |
|
Пассивный пробник напряжения |
RP3500A |
4 |
|
Пассивный низкоимпедансный пробник с полосой пропускания 1,5 ГГц (для модификаций MSO8104 и MSO8204) |
RP6150A |
2 |
|
Кабель питания |
- |
1 |
|
Кабель USB |
- |
1 |
|
Примечание: 1) Модификация по заказу | ||
Сведения о методах измерений
приведены в разделе 5 «Обзор средства измерений» документа «Осциллографы цифровые RIGOL MSO8ZZZ. Руководство по эксплуатации», QGA26103-1110-RUS.
Нормативные документы
Приказ Росстандарта от 30.12.2019 г. № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»;
«Осциллографы цифровые RIGOL MSO8ZZZ. Стандарт предприятия»,
DSA26108-1110.
