Объект-микрометры ОМ-1
| Номер в ГРСИ РФ: | 98888-26 |
|---|---|
| Категория: | Микрометры |
| Производитель / заявитель: | ООО "Восток-7", г.Москва |
Объект-микрометры ОМ-1 (далее - объект-микрометры) предназначены для измерений длины, применения в качестве рабочих эталонов 1-го разряда в соответствии со 2 частью Государственной поверочной схемы для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Росстандарта № 2840 от 29.12.2018, при передаче единицы длины рабочим эталонам меньшей точности и средствам измерений, а также для настройки и юстировки измерительных приборов.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98888-26 | |||||||||
| Действует | по 06.07.2031 | |||||||||
| Наименование | Объект-микрометры | |||||||||
| Модель | ОМ-1 | |||||||||
| Приказы |
№1328 от
06.07.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 9b4e9877-d7b3-a12d-b8ef-75ba2c8d70fe | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «Восток-7», РОССИЯ, 129085, Москва, пр-д Ольминского, д. 3А, оф. 929
Поверка
| Методика поверки / информация о поверке |
МП 2511-0001-2026 ГСИ. Объект-микрометры ОМ-1. Методика поверки.
(с 06.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98888-26: Описание типа
2026-98888-26.pdf
|
Скачать | 166 КБ | |
|
98888-26: Методика поверки
МП 2511-0001-2026
2026-mp98888-26.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Объект-микрометры ОМ-1 (далее - объект-микрометры) предназначены для измерений длины, применения в качестве рабочих эталонов 1-го разряда в соответствии со 2 частью Государственной поверочной схемы для средств измерений длины в диапазоне от 1М0-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Росстандарта № 2840 от 29.12.2018, при передаче единицы длины рабочим эталонам меньшей точности и средствам измерений, а также для настройки и юстировки измерительных приборов.
Описание
Принцип действия объект-микрометров заключается в хранении и передаче единицы длины.
Объект-микрометр представляет собой плоскопараллельную стеклянную пластину, в центре которой методом фотолитографии нанесены штрихи.
Общий вид объект-микрометров приведен на рисунке 1.
Нанесение знака поверки на объект-микрометры не предусмотрено.
Пломбирование объект-микрометров не предусмотрено.
Серийный номер в виде цифрового обозначения, состоящего из шести знаков,
наносится методом фотолитографии в месте, указанном на рисунке 1.

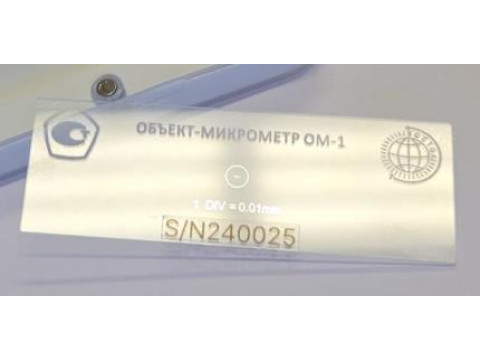

Рисунок 1 - Общий вид объект-микрометра ОМ-1 с указанием мест нанесения знака утверждения типа и серийного номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная длина шкалы, мм |
1 |
|
Расстояние между серединами любых соседних делений, мм |
0,01 |
|
Допускаемые отклонения от номинальных значений общей длины и длины отдельных интервалов, мкм |
±0,5 |
|
Доверительные границы абсолютной погрешности при доверительной вероятности 0,99 объект-микрометров, применяемых в качестве рабочих эталонов 1-го разряда, мкм |
±0,1 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Ширина штрихов, мкм |
2,0±0,5 |
|
Длина штрихов, определяющих интервалы шкалы, мм: 0,01 мм 0,05 мм 0,1 мм |
0,10±0,01 0,20±0,01 0,30±0,01 |
|
Допускаемое отклонение от параллельности поверхности шкалы и плоскости основания, мм |
0,005 |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
80 30 1,5 |
|
Масса, кг, не более |
0,01 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от +19 до +21 80 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка до отказа, ч, не менее |
10000 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом, а также методом фотолитографии в левом верхнем углу объект-микрометра, как показано на рисунке 1.
Комплектность
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Объект-микрометр |
ОМ-1 |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 5 «Указания по эксплуатации» паспорта.
Нормативные документы
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29.12.2018 № 2840;
ТУ 26.51.66-001-11548758-2024 «Объект-микрометры ОМ-1. Технические условия».
