Дифрактометры рентгеновские ДРОН
| Номер в ГРСИ РФ: | 98903-26 |
|---|---|
| Категория: | Дифрактометры |
| Производитель / заявитель: | АО "Инновационный центр "Буревестник", г.С.-Петербург |
Дифрактометры рентгеновские ДРОН (далее - дифрактометры) предназначены для измерений интенсивности и углов дифракции рентгеновского излучения, рассеянного на кристаллическом объекте, и могут применяться для рентгенодифракционного анализа фазового состава, структурного состояния и ориентации широкого круга объектов различной формы и размера.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98903-26 | |||||||||
| Действует | по 09.07.2031 | |||||||||
| Наименование | Дифрактометры рентгеновские | |||||||||
| Модель | ДРОН | |||||||||
| Модификации |
ДРОН-8НС ДРОН-8ТС |
|||||||||
| Приказы |
№1344 от
09.07.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 40599cb0-3d32-2720-9cee-0306829ce096 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
АО «ИЦ «Буревестник», РОССИЯ, 197375, г. Санкт-Петербург, ул. Летчика Паршина, д. 3, стр. 1
Поверка
| Методика поверки / информация о поверке |
МП ДИ25-48-2025 ГСИ. Дифрактометры рентгеновские ДРОН. Методика поверки
(с 09.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98903-26: Описание типа
2026-98903-26.pdf
|
Скачать | 184.3 КБ | |
|
98903-26: Методика поверки
МП ДИ25-48-2025
2026-mp98903-26.pdf
|
Скачать | 2.5 MБ |
Описание типа
Назначение
Дифрактометры рентгеновские ДРОН (далее - дифрактометры) предназначены для измерений интенсивности и углов дифракции рентгеновского излучения, рассеянного на кристаллическом объекте, и могут применяться для рентгенодифракционного анализа фазового состава, структурного состояния и ориентации широкого круга объектов различной формы и размера.
Описание
Принцип действия дифрактометров основан на дифракции рентгеновских лучей от атомных плоскостей кристаллической решетки исследуемого вещества в соответствии с законом Вульфа-Брегга. В основе конструкции дифрактометров используется рентгенооптическая схема Брегга-Брентано.
К настоящему типу средств измерений относятся дифрактометры модификаций ДРОН-8НС и ДРОН-8ТС, которые отличаются конструкцией гониометра, а именно наличием дополнительных датчиков положения для модификации ДРОН-8ТС.
Дифрактометры конструктивно представляют из себя стационарные напольные приборы модульной архитектуры и состоят из:
- устройства рентгенодифракционного;
- стойки питания и управления;
- системы охлаждения;
- персонального компьютера с предустановленной программой управления и сбора данных.
Устройство рентгенодифракционное состоит из двух основных частей: защитного кабинета и стойки дифрактометрической.
Защитный кабинет предназначен для защиты обслуживающего персонала от рентгеновского излучения и представляет собой конструкцию из нержавеющей стали и листов свинца, окружающую со всех сторон стойку дифрактометрическую. В конструкции предусмотрена блокировка дверей с целью предотвращения проникновения в защитный кабинет в процессе измерения.
Стойка дифрактометрическая включает в себя вертикальный двухкружный тета-тета гониометр переменного радиуса, рентгеновскую трубку в защитном кожухе с программноуправляемой заслонкой, блок детектирования рентгеновского излучения и коллимационную систему. Применяются следующие блоки детектирования: сцинтилляционный точечный детектор, линейный позиционно-чувствительный детектор.
Стойка дифрактометрическая предназначена для формирования первичного рентгеновского излучения и регистрации дифрагированного рентгеновского излучения, установки держателя (приставки) с анализируемым материалом, синхронного или независимого углового перемещения по заданному алгоритму кронштейна с кожухом рентгеновской трубки и кронштейна с блоком детектирования. Рентгеновское излучение, направленное на анализируемый материал, отражается от его кристаллографических (атомных) плоскостей и фокусируется на приемной щели блока детектирования.
В стойке питания и управления располагаются высоковольтный источник питания (ВИП) рентгеновской трубки, блок управления и сбора данных (БУСД) и блок управления приводом (БУП).
ВИП обеспечивает питание рентгеновской трубки, регулирование режима ее работы и выполнение операций по идентификации неисправностей и отработке аварийных ситуаций.
БУП предназначен для управления приводами углового перемещения, коммутации сигналов управления и питающих напряжений от БУСД на исполнительные механизмы, блокировки.
БУСД предназначен для сбора, обработки, регистрации электрического сигнала, преобразованного из рентгеновского излучения, формирования сигналов управления приводами углового и линейного перемещения в различных режимах сбора данных.
Система охлаждения предназначена для автономного охлаждения анода рентгеновской трубки дистиллированной водой по замкнутому контуру с температурным контролем.
В соответствии с заказом в дифрактометр может устанавливаться следующее дополнительное оборудование: одноосная приставка, универсальная приставка, автосменщик образцов, экваториальная щель Соллера, приставка трехосная с картированием, приставка трехосная с наклоном, приставка пятиосная многофункциональная, приставка Гандольфи, держатель больших образцов четырехосный, одномерное параболическое зеркало, моторизованный кожух рентгеновской трубки, моторизованная экваториальная щель на первичном и/или дифрагированном пучке, монохроматор на первичном и/или дифрагированном пучке.
Маркировка дифрактометров наносится методом лазерной гравировки на планке фирменной (шильдике), которая крепится к левой боковой панели устройства рентгенодифракционного и содержит следующую информацию: наименование и обозначение средства измерений, заводской номер в цифровом формате, знак утверждения типа, товарный знак организации-изготовителя, единый знак обращения продукции на рынке стран Евразийского экономического союза, напряжение питания, частота сети электропитания, число фаз, потребляемая мощность, масса, код степени защиты оболочки IP, надпись «СДЕЛАНО В РОССИИ», дата изготовления.
Предусмотрено пломбирование при пуско-наладочных работах на задних панелях ВИП, БУСД и БУП внутри стойки питания и управления посредством применения чашек для пломбирования. Пломбирование стойки дифрактометрической производится на территории завода-изготовителя.
Нанесение знака поверки на дифрактометры не предусмотрено.
Общий вид дифрактометров приведен на рисунке 1.
Места пломбирования указаны на рисунках 2 - 4.
Вид планки фирменной (шильдика) с обозначением типа и заводским номером дифрактометра приведен на рисунке 5.

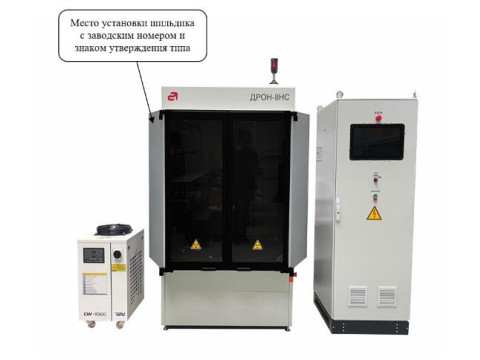

Рисунок 1 - Общий вид дифрактометров рентгеновских ДРОН модификаций ДРОН-8НС и ДРОН-8ТС
Рисунок 3 - Место пломбирования дифрактометров рентгеновских ДРОН на задней панели БУСД
Рисунок 2 - Место пломбирования дифрактометров рентгеновских ДРОН на задней панели ВИП
Рисунок 4 - Места пломбирования дифрактометров рентгеновских ДРОН на стойке дифрактометрической
а © ЕНЕ
БУРЕВЕСТНИК
ДИФРАКТОМЕТР РЕНТГЕНОВСКИЙ
ДРОН-8НС
ТУ 26.51.53-166-14770552-2025
U230B Г50Гц
S6,5kBA М1350кг
№ 01
СДЕЛАНО В РОССИИ
Рисунок 5 - Вид планки фирменной (шильдика) с обозначением типа и заводским номером дифрактометров рентгеновских ДРОН
Программное обеспечение
Дифрактометры оснащены программным обеспечением (далее - ПО), которое состоит из программ нижнего, среднего и верхнего уровня. Программы нижнего (motor driver, preobrazovatel_napryazenii, usilitel-discriminator) и программа среднего уровня (dron8-ml) являются встроенными ПО и установлены в промышленном ПК, расположенном в БУСД. Программа верхнего уровня DRON-8 Data collection является автономным ПО и установлена на персональном компьютере.
Метрологически значимая часть ПО выполняет следующие функции:
- управление дифрактометром;
- установка режимов работы дифрактометра;
- настройка и оптимизация параметров;
- проведение диагностических проверок дифрактометра;
- измерение интенсивности и углов дифракции рентгеновского излучения, рассеянного на кристаллическом объекте;
- отображение результатов измерений;
- обработка, передача и хранение результатов измерений.
Идентификационные данные ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | ||||
|
Идентификационное наименование ПО |
DRON-8 Data collection |
dron8-ml |
motor driver |
preobrazovatel _napryazenii |
usilitel-discriminator |
|
Номер версии (идентификационны й номер) ПО |
0.1.0.Х |
0.2.3-Y |
0.0.Z |
0.0.W |
0.0.V |
|
Цифровой идентификатор метрологически значимого файла ПО |
0x5802C37D (файл DataCol.exe для версии 0.1.0.7) |
0x7B5FFC30 (для версии 0.2.3-1) |
0xBB (для версии 0.0.1) |
0х6С (для версии 0.0.1) |
0хА2 (для версии 0.0.1) |
Продолжение таблицы 1
|
Идентификационные данные (признаки) |
Значение | ||||
|
Алгоритм расчета цифрового идентификатора |
CRC32 |
CRC-32 |
CRC-8 |
CRC-8 |
CRC-8 |
|
Примечание - Номера версий записываются в виде метрологически значимых (неизменяемых) частей ПО, указанных в виде цифрового обозначения в начале номеров версий, и последующим рядом цифр, которые описывают модификации ПО: - 0.1.0.Х (ПО DRON-8 Data collection); - 0.2.3-Y (ПО dron8-ml); - 0.0.Z (ПО motor driver); - 0.0.W (preobrazovatel_napryazenii); - 0.0.V (usilitel-discriminator), где Х, Y, Z, W, V - не являются метрологически значимыми, описывают модификации ПО и могут принимать значения от 1 до 100. | |||||
Уровень защиты ПО соответствует уровню «средний» согласно Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений углов дифракции 29: - с блоком детектирования: сцинтилляционный точечный детектор - с блоком детектирования: линейный позиционно-чувствительный детектор |
от +1° до +150° от +1° до +140° |
|
Пределы допускаемой абсолютной погрешности измерений угловых положений дифракционных максимумов |
±0,01° |
|
Пределы допускаемой абсолютной погрешности измерений параметров кристаллической решетки, нм: - Д а - Д с |
±0,0001 ±0,0010 |
|
Среднеквадратичное отклонение (СКО) случайной составляющей погрешности измерений угловых положений дифракционных максимумов по 29, не более: - с блоком детектирования: сцинтилляционный точечный детектор - с блоком детектирования: линейный позиционно-чувствительный детектор |
0,002° 0,001° |
|
Относительное среднеквадратичное отклонение (ОСКО) случайной составляющей погрешности измерений пиковой интенсивности дифракционных линий, %, не более |
2 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Материал анода рентгеновской трубки: - базовая конфигурация - опционально |
Cu Co/Cr/Mo/Fe/Ag/W/Ni/V |
|
Размер фокуса анода рентгеновской трубки, мм2: - базовая конфигурация - опционально |
0,4x8,0/0,4x12,0 1,0x10,0/1,6x10,0 |
|
Диапазон угловых перемещений кронштейна рентгеновской трубки 0|- |
от -5° до +95° |
|
Диапазон угловых перемещений кронштейна блока детектирования, 9d: - при использовании блока детектирования - сцинтилляционный точечный детектор - при использовании блока детектирования - линейный позиционно-чувствительный детектор |
от -5° до +165° от -5° до +160° |
|
Скорость позиционирования (угловых перемещений кронштейнов блока детектирования и рентгеновской трубки), градус/мин, не менее |
1000 |
|
Максимальная скорость сканирования, градус/мин |
100 |
|
Минимальный шаг сканирования: - для модификации ДРОН-8НС - для модификации ДРОН-8ТС |
0,0005° 0,0001° |
|
Радиус гониометра, мм |
от 180 до 300 |
|
Вращение образца по оси ф, оборот/мин |
30; 60 |
|
Масса основных составных частей дифрактометра, кг, не более: - устройство рентгенодифракционное - стойка питания и управления - система охлаждения |
1000 300 50 |
|
Габаритные размеры (ширинахглубинахвысота), мм, не более: - устройство рентгенодифракционное - стойка питания и управления - система охлаждения |
1400x1300x2100 700x1000x1800 400x600x800 |
|
Параметры электрического питания: - напряжение питания от однофазной сети переменного тока частотой (50±1) Гц, В |
от 207 до 253 |
|
Потребляемая мощность, ВА, не более |
6500 |
|
Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа - относительная влажность воздуха, %, не более |
от +15 до +35 от 84 до 106,7 80 |
|
Степень защиты от внешних влияющих воздействий по ГОСТ 14254-2015 |
IP20 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч |
15000 |
Знак утверждения типа
наносится методом лазерной гравировки на шильдик, который крепится к левой боковой панели устройства рентгенодифракционного, и на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование изделия |
Обозначение |
Количество |
|
Дифрактометр рентгеновский ДРОН модификации ДРОН-8НС (ДРОН-8ТС) |
ТА33.1.210.083 (ТА34.1.210.084) |
1 шт. |
|
Компьютер с периферийными устройствами |
- |
1 комплект |
|
Комплект запасных частей, инструмента, принадлежностей и сменных частей согласно ведомости ТА33.1.210.083 ЗИ (ТА34.1.210.084 ЗИ) |
- |
1 комплект |
|
Комплект монтажных частей |
220.791.00.00 |
1 комплект |
|
Программное обеспечение DRON-8 Data Golle'clion. Установочный комплект. |
Яб-00.247-01 |
1 USB-носитель |
|
Ведомость эксплуатационных документов дифрактометра рентгеновского ДРОН модификации ДРОН-8НС (ДРОН-8ТС). |
ТА33.1.210.083 ВЭ (ТА34.1.210.084 ВЭ) |
1 экз. |
|
Дифрактометры рентгеновские ДРОН. Руководство по эксплуатации. Часть 1. Сведения об изделии |
ТА33.1.210.083 РЭ |
1 экз. |
|
Дифрактометры рентгеновские ДРОН. Руководство по эксплуатации. Часть 2. Опциональные составляющие |
ТА33.1.210.083-01 РЭ |
1 экз. |
|
Программное обеспечение DRON-8 Data collection для управления и сбора данных. Руководство оператора |
- |
1 экз. |
|
Дифрактометр рентгеновский ДРОН модификации ДРОН-8НС (ДРОН-8ТС). Паспорт |
ТА33.1.210.083 ПС (ТА34.1.210.084 ПС) |
1 экз. |
Сведения о методах измерений
приведены в документе ТА33.1.210.083 РЭ «Дифрактометры рентгеновские ДРОН. Руководство по эксплуатации. Часть 1. Сведения об изделии», раздел 12.4 «Измерения на дифрактометре».
Нормативные документы
ТУ 26.51.53-166-14770552-2025 «Дифрактометры рентгеновские ДРОН. Технические условия».
