Имитаторы солнечных батарей модульные Keysight MP4300A
| Номер в ГРСИ РФ: | 99002-26 |
|---|---|
| Производитель / заявитель: | Компания "Keysight Technologies, Inc.", США |
Имитаторы солнечных батарей модульные Keysight MP4300A (далее - имитаторы) предназначены для воспроизведений напряжения постоянного тока и силы постоянного тока.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99002-26 | |||||||||||||||
| Наименование | Имитаторы солнечных батарей модульные | |||||||||||||||
| Модель | Keysight MP4300A | |||||||||||||||
| Приказы |
№1427 от
21.07.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Единичное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 75793b70-6ad3-6bd1-26cb-7a33fee625b1 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
«Keysight Technologies Malaysia Sdn. Bhd.», МАЛАЙЗИЯ, Keysight Technologies, Bayan Lepas Free Industrial Zone Phase 3, 11900 Bayan Lepas, Pulau Pinang
Поверка
| Методика поверки / информация о поверке |
РТ-МП-608-551-2026 ГСИ. Имитаторы солнечных батарей модульные Keysight MP4300A. Методика поверки.
(с 21.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99002-26: Описание типа
2026-99002-26.pdf
|
Скачать | 200.6 КБ | |
|
99002-26: Методика поверки
РТ-МП-608-551-2026
2026-mp99002-26.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Имитаторы солнечных батарей модульные Keysight MP4300A (далее - имитаторы) предназначены для воспроизведений напряжения постоянного тока и силы постоянного тока.
Описание
К данному типу средств измерений относятся:
- имитатор солнечных батарей модульный Keysight MP4300A: базовый блок Keysight MP4302A, заводской номер КА-000018701, и сменные модули Keysight MP4352A, заводские номера КА-000018711, КА-000018712, КА-000018713, КА-000018714;
- имитатор солнечных батарей модульный Keysight MP4300A: базовый блок Keysight MP4302A, заводской номер КА-000018702, и сменные модули Keysight MP4352A, заводские номера КА-000018715, КА-000018716, КА-000018717, КА-000018718;
- имитатор солнечных батарей модульный Keysight MP4300A: базовый блок Keysight MP4302A, заводской номер КА-000018703, и сменные модули Keysight MP4352A, заводские номера КА-000018719, КА-000018720, КА-000018721, КА-000018722;
- имитатор солнечных батарей модульный Keysight MP4300A: базовый блок Keysight MP4302A, заводской номер КА-000018704, и сменные модули Keysight MP4352A, заводские номера КА-000018723, КА-000018724, КА-000018725, КА-000018726.
Конструктивно имитаторы представляют собой крейтовую систему и состоят из базового блока, выполненного в виде моноблока в неокрашенном металлическом корпусе, предназначенного для монтажа в стойку. Передняя панель базового блока выполнена из пластика черного цвета. На передней панели расположен сенсорный жидкокристаллический дисплей (далее - ЖК-дисплей), клавиша включения/выключения и клавиши управления режимами работы. На задней панели базового блока расположены разъем для подключения питания, посадочные места для установки сменных модулей и разъемы для связи с персональным компьютером через интерфейс Ethernet, USB.
Базовые блоки имитаторов содержат шесть посадочных мест для установки встраиваемых сменных модулей.
Имитаторы обеспечивают воспроизведение параметров с их одновременным измерением и отображением заданных и измеренных значений на ЖК-дисплее.
Управление режимами работы имитаторов осуществляется встроенным в базовый блок микропроцессором. Имитаторы могут функционировать в режимах стабилизации напряжения и стабилизации тока. Регулировка напряжения и тока модулей осуществляется независимо друг от друга.
Принцип действия имитаторов основан на преобразовании переменного сетевого напряжения в постоянное стабилизированное напряжение на выходе имитатора с помощью цифро-аналогового преобразования.
Нанесение знака поверки на имитаторы не предусмотрено.
Общий вид базового блока имитаторов и место нанесения знака утверждения типа представлены на рисунке 1. Общий вид сменного модуля имитаторов и место нанесения знака утверждения типа представлены на рисунке 2.
Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится типографским способом на шильдик, наклеиваемый на боковую панель базовых блоков и сменных модулей имитаторов в местах, указанных на рисунках 3 - 4.
Место пломбирования от несанкционированного доступа указано на рисунках 5 - 6.

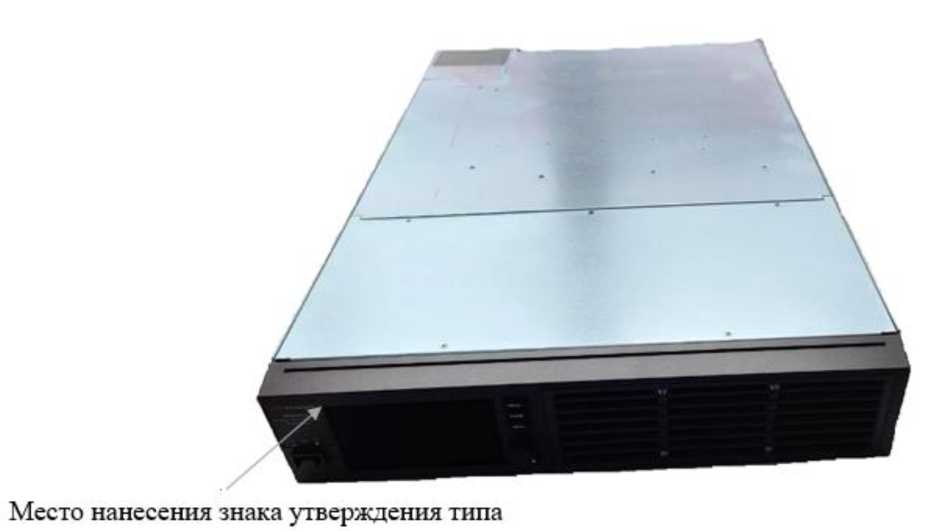

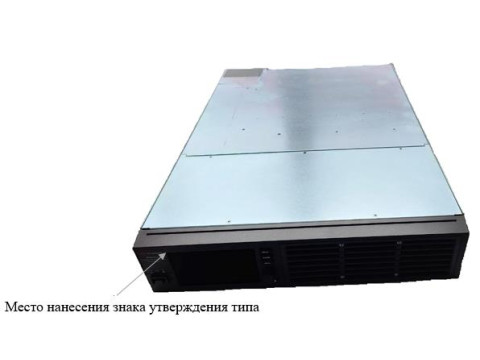

Рисунок 1 - Общий вид базового блока имитаторов солнечных батарей модульных
Keysight MP4300A

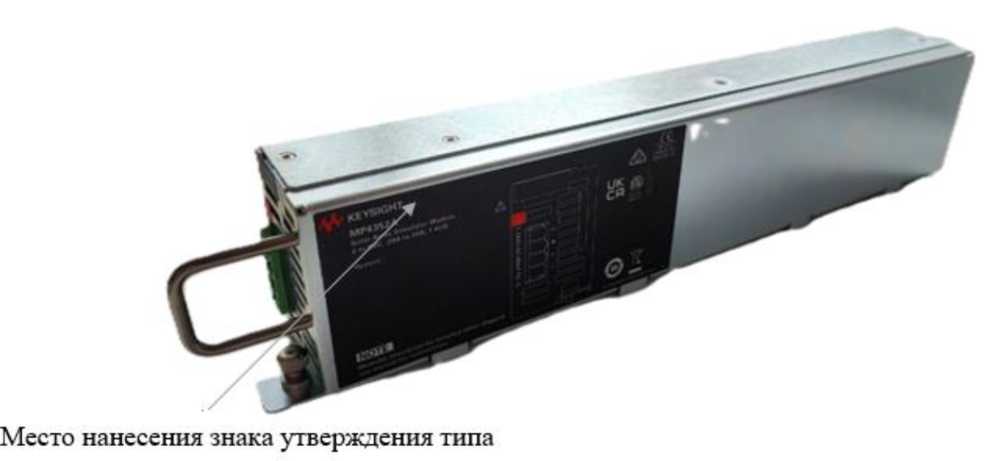

Рисунок 2 - Общий вид сменного модуля имитаторов солнечных батарей модульных
Keysight MP4300A

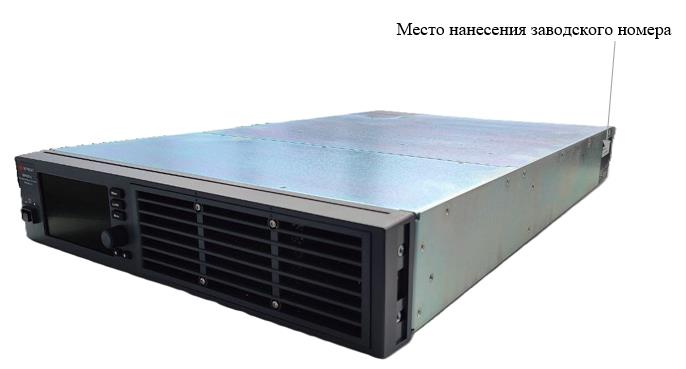

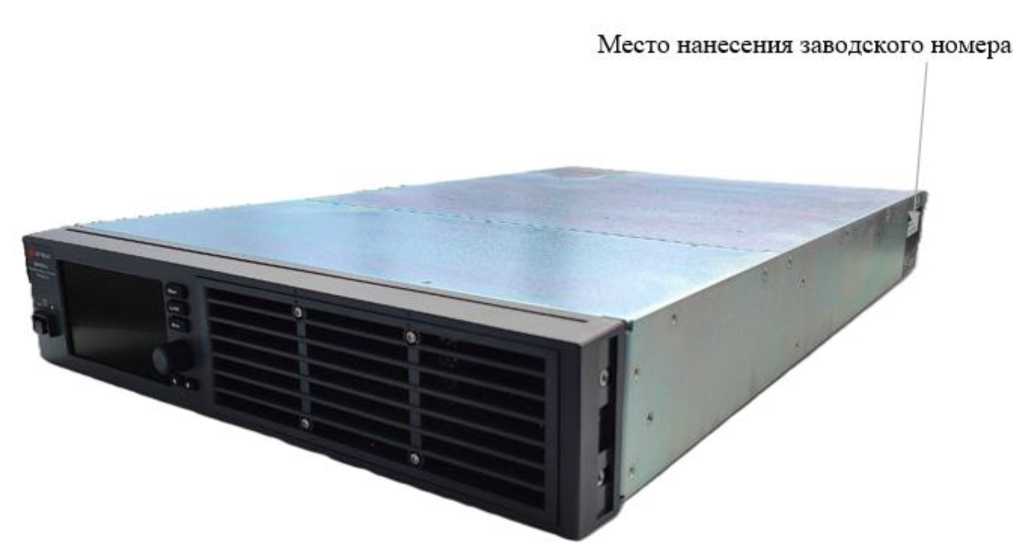

Рисунок 3 - Место нанесения заводского номера базового блока имитаторов солнечных батарей модульных Keysight MP4300A

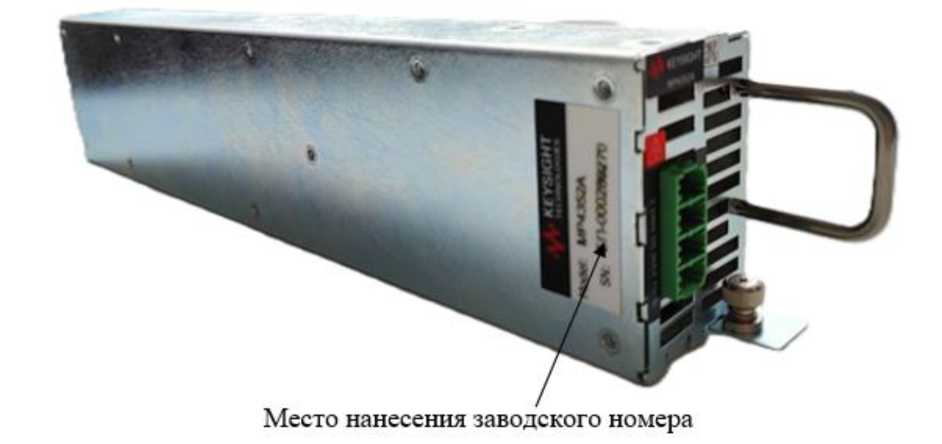

Рисунок 4 - Место нанесения заводского номера сменного модуля имитаторов солнечных батарей модульных Keysight MP4300A
Место пломбирования от несанкционированного доступа

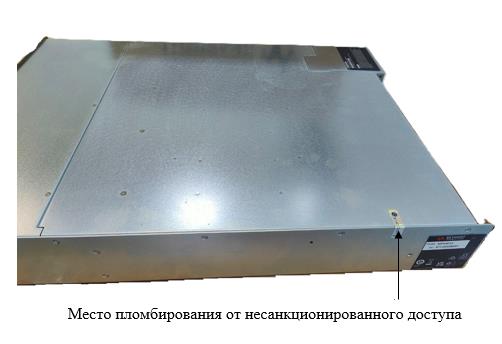

Рисунок 5 - Место пломбирования от несанкционированного доступа базового блока имитаторов солнечных батарей модульных Keysight MP4300A

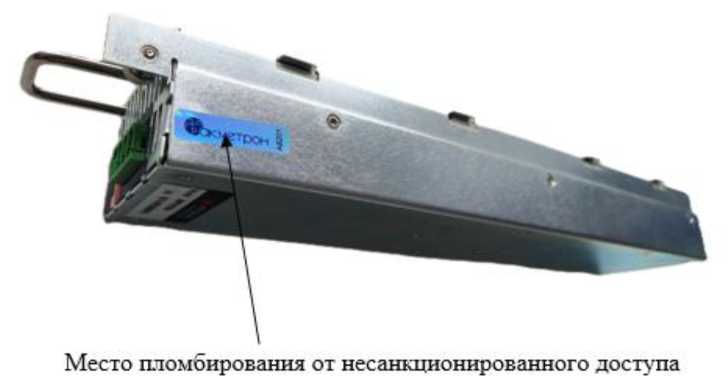

Рисунок 6 - Место пломбирования от несанкционированного доступа сменного модуля имитаторов солнечных батарей модульных Keysight MP4300A
Программное обеспечение
Имитаторы имеют встроенное программное обеспечение, которое записывается в энергонезависимую память при выпуске из производства и не может быть изменено в процессе эксплуатации. Идентификационные данные ПО отсутствуют. Конструкция средства измерений исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.
Программное обеспечение недоступно для просмотра.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон воспроизведений напряжения постоянного тока, В |
от 0 до 80 |
|
Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока, В |
±0,0005-U+0,0125 |
|
Уровень пульсаций напряжения постоянного тока, мВ (пп/скз), не более |
250/25 |
|
Диапазон воспроизведений силы постоянного тока, А |
от 0,001 до 20,000 |
|
Пределы допускаемой абсолютной погрешности воспроизведений силы постоянного тока, А |
±0,001-1+0,014 |
|
Уровень пульсаций силы постоянного тока, мА (пп/скз), не более |
96/12 |
|
Максимальная выходная мощность, Вт |
1400 |
|
Примечание: U - установленное значение напряжения постоянного тока, В; I - установленное значение силы постоянного тока, А; пп - амплитудное значение скз - среднеквадратическое значение | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - количество фаз - напряжение переменного тока, В - частота переменного тока, Гц |
3 от 342 до 418 от 47 до 63 |
|
Условия эксплуатации: температура окружающей среды, °С относительная влажность, % |
от +13 до +33 от 30 до 80 |
|
Потребляемая мощность, Вт |
12 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
429x89x766 |
|
Масса, кг, не более |
19,3 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
45000 |
Знак утверждения типа
наносится типографским способом на шильдик, наклеиваемый на переднюю панель базового блока, и на шильдик, наклеиваемый на боковую панель встраиваемых сменных модулей имитаторов.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество шт./экз. |
|
Имитатор солнечных батарей модульный |
Keysight MP4300A |
1 |
|
Комплект аксессуаров |
5066-2125 Grand Olympus Kit - 208V |
1 |
|
Комплект разъемов |
5066-2126 Connector Ki |
1 |
|
Руководство по эксплуатации |
- |
1 |
Сведения о методах измерений
приведены в разделе «Эксплуатация и варианты применения» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 28.07.2023 №1520 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы;
Приказ Росстандарта от 01.10.2018 №2091 Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А.
