Твердомеры Бринелля переносные ТБП 5013 Tochline (далее - твердомеры) предназначены для измерения твердости металлов и сплавов по шкалам Бринелля.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99064-26 | ||||||
| Действует | по 30.07.2031 | ||||||
| Наименование | Твердомеры Бринелля переносные | ||||||
| Модель | ТБП 5013 Tochline | ||||||
| Приказы |
№1519 от
30.07.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 40537367-a61e-9e1b-d004-f2acd2061de9 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «ЗИП», РОССИЯ, 153032 Ивановская область, г.о. Иваново, г. Иваново, ул. Станкостроителей, д. 11
Поверка
| Методика поверки / информация о поверке |
МП 360-029-2026 ГСИ.Твердомеры Бринелля переносные ТБП 5013 Tochline. Методика поверки
(с 30.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99064-26: Описание типа
2026-99064-26.pdf
|
Скачать | 211.7 КБ | |
|
99064-26: Методика поверки
МП 360-029-2026
2026-mp99064-26.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Твердомеры Бринелля переносные ТБП 5013 Tochline (далее - твердомеры) предназначены для измерения твердости металлов и сплавов по шкалам Бринелля.
Описание
Принцип действия твердомеров основан на статическом вдавливании шарикового наконечника с последующим измерением диаметра окружности отпечатка.
Конструктивно твердомеры имеют металлический корпус и состоят из устройства приложения нагрузки и измерительного устройства.
Серийный номер имеет формат цифрового обозначения, состоящего из арабских цифр, наносится любым удобным технологическим способом на маркировочную табличку, закрепленную в месте, указанном на рисунке 1.
т - ос, о о. о. о о /ло о с. ото то о. о. то. с.^
Товарный знак изготовителя ’ наносится на маркировочную табличку и на титульный лист руководства по эксплуатации типографским методом.
Для защиты твердомеров от внесения изменений предусмотрена пломбировка корпуса разрушаемой голографической наклейкой. Место нанесения пломбы от несанкционированного доступа представлено на рисунке 1.
Нанесение знака поверки на корпус твердомеров не предусмотрено.
Общий вид твердомеров с указанием места нанесения маркировочной таблички приведён на рисунке 1.
Общий вид маркировочной таблички приведен на рисунке 2.
Место нанесения маркировочной таблички
Место нанесения пломбы

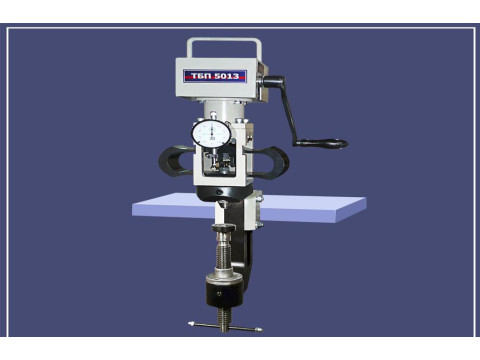

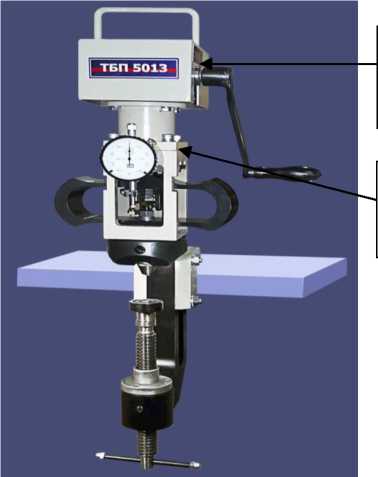

Рисунок 1 - Общий вид твердомеров Бринелля переносных ТБП 5013 Tochline
Рисунок 2 - Общий вид маркировочной таблички
Программное обеспечение
Программное обеспечение (далее - ПО) твердомеров является метрологически значимым и используется для визуального отображения и определения диаметров отпечатков, хранения и статистической обработки результатов измерений.
ПО является неизменным, возможность несанкционированного влияния на программное обеспечение и измерительную информацию отсутствует.
Влияние ПО твердомеров учтено при нормировании метрологических характеристик.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение * | |
|
Идентификационное наименование ПО |
Tochline ТБх |
Hardness tester |
|
Номер версии (идентификационный номер) ПО |
не ниже v 1.0 |
не ниже v 1.0 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
- |
|
* в соответствии с заказом | ||
Технические характеристики
Таблица 2 - Метрологические характеристики испытательных нагрузок по шкалам Бринелля
|
Шкала Бринелля |
Испытательная нагрузка, Н |
Пределы допускаемого относительного отклонения испытательных нагрузок, % |
Диапазон измерений твердости чисел HB (HBW) |
|
HB 2,5/187,5 |
1839 |
± 1 |
от 95 до 450 |
|
HBW 2,5/187,5 |
1839 |
от 95 до 650 | |
|
HB (HBW) 5/250 |
2452 |
от 32 до 218 | |
|
HB (HBW) 10/250 |
2452 |
от 8 до 54 | |
|
HB 5/750 |
7355 |
от 95 до 450 | |
|
HBW 5/750 |
7355 |
от 95 до 650 | |
|
HB (HBW) 10/500 |
4903 |
от 16 до 108 | |
|
HB (HBW) 10/1000 |
9807 |
от 32 до 218 | |
|
HB (HBW) 10/1500 |
14710 |
от 48 до 326 | |
|
HB 10/3000 |
29420 |
от 95 до 450 | |
|
HBW 10/3000 |
29420 |
от 95 до 650 |
Таблица 3 - Метрологические характеристики твердомеров по шкалам Бринелля
|
Обозначение шкал измерения твёрдости |
Диапазон измерений твёрдости HB (HBW) | ||||
|
от 8 до 21 включ. |
св. 21 до 50 включ. |
св. 50 до 108 включ. |
св. 108 до 163 включ. |
св. 163 до 218 включ. | |
|
Пределы допускаемой абсолютной погрешности твердомеров HB (HBW), (±) | |||||
|
Размах чисел твердости HB (HBW) | |||||
|
HB (HBW) 10/250 |
1,1 |
2,5 |
2,7 |
- |
- |
|
3,0 |
3,0 |
5,5 | |||
|
HB (HBW) 10/500 |
1,1 |
2,5 |
5,4 |
- |
- |
|
3,0 |
3,0 |
6,0 | |||
|
HB (HBW) 10/1000; HB (HBW) 5/250; HB (HBW) 10/1500 |
- |
2,5 |
5,4 |
8,2 |
10,9 |
|
2,5 |
6,0 |
8,5 |
8,5 | ||
|
HB 2,5/187,5; HB 5/750; HB 10/3000 |
- |
- |
5,4 |
8,2 |
10,9 |
|
- |
- |
6,0 |
8,5 |
8,5 | |
|
HBW 2,5/187,5; HBW 5/750; HBW 10/3000 |
- |
- |
5,4 |
8,2 |
10,9 |
|
- |
- |
6,0 |
8,5 |
8,5 | |
Продолжение таблицы 3
|
Обозначение шкал измерения твёрдости |
Диапазон измерений твёрдости HB (HBW) | |||||
|
св. 218 до 272 включ |
св. 272 до 326 включ. |
св. 326 до 380 включ. |
св. 380 до 450 включ. |
св. 450 до 550 включ. |
св. 550 до 650 включ. | |
|
Пределы допускаемой абсолютной погрешности твердомеров HB (HBW), (±) | ||||||
|
Размах чисел твердости HB (HBW) | ||||||
|
HB (HBW) 10/1500 |
13,6 |
14,7 |
- |
- |
- |
- |
|
14,5 |
14,5 | |||||
|
HB 2,5/187,5; HB 5/750; HB 10/3000 |
13,6 |
14,7 |
15,2 |
18,0 |
- |
- |
|
14,5 |
14,5 |
16,0 |
16,0 |
- |
- | |
|
HBW 5/750; HBW 10/3000 |
13,6 |
16,3 |
15,2 |
18,0 |
24,7 |
29,3 |
|
14,5 |
14,5 |
16,0 |
16,0 |
21,0 |
29,5 | |
|
HBW 2,5/187,5 |
13,6 |
16,3 |
15,2 |
18,0 |
24,7* |
29,3* |
|
14,5 |
14,5 |
16,0 |
16,0 |
21,0* |
29,5* | |
П р и м е ч а н и е - метрологические характеристики действительны для 5 измерений * Метрологические характеристики действительны для измерений с помощью ПО
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации | |
|
температура окружающего воздуха, °С |
от +15 до +35 |
|
относительная влажность окружающего воздуха, %, не более |
80 |
|
Габаритные размеры твердомеров, мм, не более | |
|
длина |
165 |
|
ширина |
320 |
|
высота |
345 |
|
Масса, кг, не более |
25 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом. Знак утверждения типа наносится на маркировочную табличку твердомеров любым удобным технологическим способом.
Комплектность
аблица 5 - Комплектность твердомера
|
Наименование |
Обозначение |
Количество |
|
Твердомер Бринелля переносной |
ТБП 5013 Tochline |
1 шт. |
|
Персональный компьютер * |
- |
1 шт. |
|
Программное обеспечение * |
- |
1 шт. |
|
Микроскоп |
JC-10 |
1 шт. |
|
Принадлежности |
- |
1 комплект |
|
Руководство по эксплуатации |
Гб 2.773.167 РЭ |
1 экз. |
|
Руководство пользователя ПО* |
- |
1 экз. |
|
* В соответствии с заказом | ||
Сведения о методах измерений
приведены в главе 11 «Порядок работы» документа Гб 2.773.167 РЭ «Твердомер Бринелля переносной ТБП 5013 Tochline. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений твердости по шкалам
Бринелля, утвержденная приказом Росстандарта от 02.08.2022 № 1895;
ТУ 25-7701.0060-89 «Твердомеры Бринелля переносные ТБП 5013 Tochline.
Технические условия».
