Микроскопы видеоизмерительные консольные TZTEK
| Номер в ГРСИ РФ: | 99091-26 |
|---|---|
| Категория: | Микроскопы |
| Производитель / заявитель: | TZTEK Technology Co., Ltd., Китай |
Микроскопы видеоизмерительные консольные TZTEK (далее - ВИМ) предназначены для измерений линейных и угловых размеров деталей в проходящем и отраженном свете.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99091-26 | |||||||||
| Действует | по 04.08.2031 | |||||||||
| Наименование | Микроскопы видеоизмерительные консольные | |||||||||
| Модель | TZTEK | |||||||||
| Модификации |
TZTEK VMA TZTEK VME TZTEK VMC TZTEK VMU TZTEK VMZ TZTEK VMQ На испытания представлены: TZTEK VMZ 432 R T2 TZTEK VMQ 432 R |
|||||||||
| Приказы |
№1546 от
04.08.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | f7f7e1f6-b9cd-b520-c524-8293f60dab7c | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
TZTEK Technology Co., Ltd., КИТАЙ, No. 188 Wutaishan Road, New District, Suzhou City, Jiangsu Province
Поверка
| Методика поверки / информация о поверке |
МП-1047-2025 ГСИ. Микроскопы видеоизмерительные консольные TZTEK. Методика поверки.
(с 04.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 23.08.2026 |
Поверители
Скачать
|
99091-26: Описание типа
2026-99091-26.pdf
|
Скачать | 275.4 КБ | |
|
99091-26: Методика поверки
МП-1047-2025
2026-mp99091-26.pdf
|
Скачать | 3.1 MБ |
Описание типа
Назначение
Микроскопы видеоизмерительные консольные TZTEK (далее - ВИМ) предназначены для измерений линейных и угловых размеров деталей в проходящем и отраженном свете.
Описание
Основными элементами конструкции ВИМ являются гранитное или металлическое основание, на которое установлены подвижный предметный стол с нижним осветителем вертикальная колонна с подвижной оптической системой, включающей в себя измерительный блок и верхний осветитель.
Принцип действия ВИМ основан на считывании с электронных измерительных шкал осей X, Y значений перемещений подвижного предметного стола, и с измерительной шкалы оси Z значений перемещений измерительного блока. Измерительный блок оснащён цветной камерой высокого разрешения с системой автоматической фокусировки и системой программируемой кольцевой белой или цветной (по заказу) светодиодной подсветки. Перемещение по осям осуществляется на механических подшипниках. ВИМ могут комплектоваться рамой-основанием для установки. ВИМ работают под управлением входящего в комплект персонального компьютера. Измерения проводятся в ручном или автоматическом режимах. Ручной режим управления осуществляется с клавиатуры персонального компьютера или виртуальных кнопок в интерфейсе ПО, также под ручным подразумевается вращение ручек по осям Х и Y для модели VMA, или при помощи пульта управления (кроме модификации TZTEK VMA). Автоматический режим реализуется через программное обеспечение, установленное на персональный компьютер, по заранее составленному алгоритму (ЧПУ). Основание ВИМ имеет антивибрационные регулируемые опоры для установки по уровню.
К данному описанию типа относятся микроскопы видеоизмерительные консольные TZTEK изготавливаемые в следующих модификациях:
- TZTEK VMA включает в себя типоразмеры: 2515 R, 3020 R, 4030 R;
- TZTEK VME включает в себя типоразмеры:222 R, 322 R, 323 R, 432 R, 433 R;
- TZTEK VMC: включает в себя типоразмеры: 222 R, 322 R, 323 R, 432 R, 433 R;
- TZTEK VMU: включает в себя типоразмеры: 222 R, 322 R, 323 R, 432 R, 433 R;
- TZTEK VMZ: включает в себя типоразмер: 432 R;
- TZTEK VMQ: включает в себя типоразмеры: 222 R, 322 R, 432 R, которые различаются между собой диапазонами измерений, метрологическими характеристиками, а также массогабаритными размерами. По заказу потребителя ВИМ могут быть оснащены конфокальным датчиком, использующим принцип конфокального эффекта для бесконтактных измерений по оси Z и/или контактным датчиком для измерений по осям X, Y непосредственно контактным методом. Модификация TZTEK VMZ изготавливается в трёх исполнениях T1, T2 и T3, отличающиеся установленной оптикой. Модификация TZTEK VMQ может оснащаться оптикой с различным полем зрения. Информация об установленной оптике указана в паспорте.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на маркировочную пластину, расположенную на задней поверхности основания.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование средств измерений не производится. В процессе эксплуатации, ВИМ не предусматривают внешних механических регулировок.
Общий вид средств измерений приведён на рисунке 1.
а)
б)
в)
г)
д)
е)
ж)

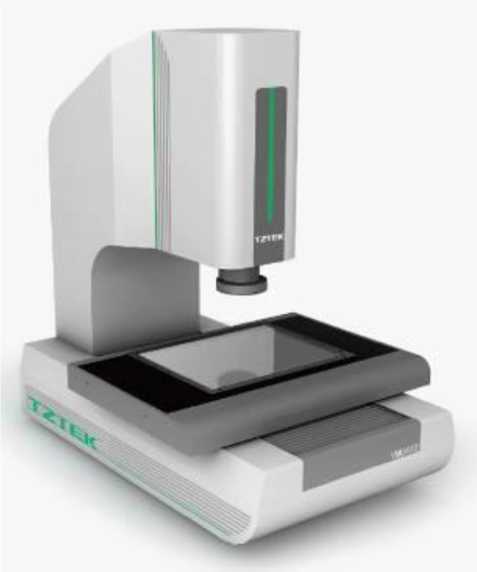

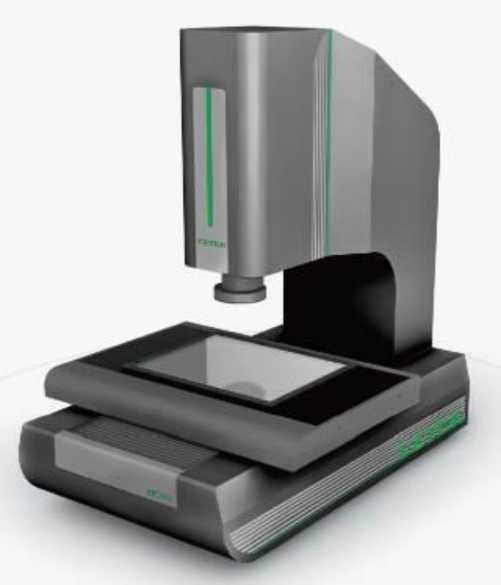

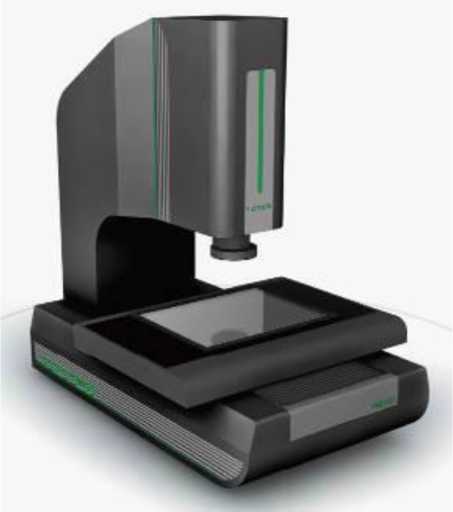

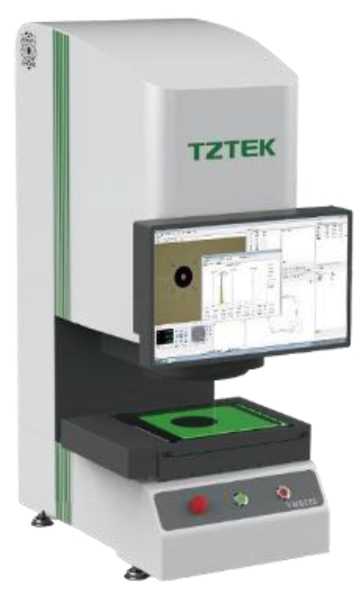

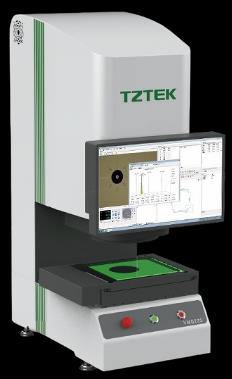

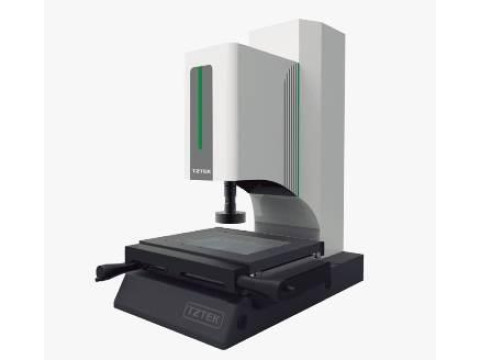

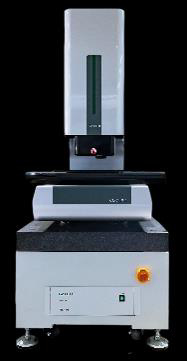

Рисунок 1 - Общий вид микроскопов видеоизмерительных консольных TZTEK модификаций: а) TZTEK VMA; б) TZTEK VME; в) TZTEK VMC; г) TZTEK VMU; д) TZTEK VMZ;

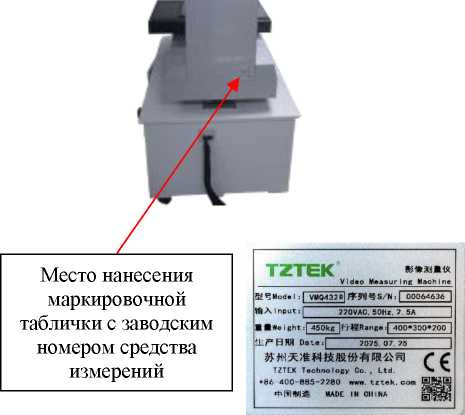

е) TZTEK VMQ222; ж) TZTEK VMQ322, TZTEK VMQ432 з) Место нанесения маркировочной таблички с заводским номером средства измерений
з)
Программное обеспечение
ВИМ работают под управлением метрологически значимого программного обеспечения (далее - ПО) Vispec/Vispec Pro, устанавливаемого на внешний персональный компьютер, и предназначенного для обеспечения взаимодействия узлов ВИМ, выполнения измерений, сохранения и экспорта измеренных величин, а также обработки полученных результатов.
Защита ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
Vispec |
Vispec Pro |
|
Номер версии (идентификационный номер) ПО |
не ниже 5.5.1 |
не ниже 5.9.4 |
|
Цифровой идентификатор ПО |
_ |
_ |
Технические характеристики
Таблица 2 - Метрологические характеристики ВИМ TZTEK VMA
|
Наименование характеристики |
Значение | |||
|
Типоразмер |
2515 R |
3020 R |
4030 R | |
|
Диапазон измерений линейных размеров, мм: |
- по оси X |
от 0 до 250 |
от 0 до 300 |
от 0 до 400 |
|
- по оси Y |
от 0 до 150 |
от 0 до 200 |
от 0 до 300 | |
|
Диапазон измерений плоских углов |
от 0 до 360° | |||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по осям X, Y при использовании оптического датчика, мкм |
±(2,7+L/200) | |||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров в плоскости осей XY при использовании оптического датчика, мкм |
±(3,0+L/200) | |||
|
Пределы допускаемой абсолютной погрешности измерений плоских углов |
±15" | |||
|
где L - измеряемая длина в мм | ||||
Таблица 3 - Метрологические характеристики ВИМ TZTEK VME
|
Наименование характеристики |
Значение | |||||
|
Типоразмер |
222 R |
322 R |
323 R |
432 R |
433 R | |
|
Диапазон измерений линейных размеров, мм: |
- по оси X |
от 0 до 200 |
от 0 до 300 |
от 0 до 300 |
от 0 до 400 |
от 0 до 400 |
|
- по оси Y |
от 0 до 200 |
от 0 до 200 |
от 0 до 200 |
от 0 до 300 |
от 0 до 300 | |
|
- по оси Z |
от 0 до 135 |
от 0 до 135 |
от 0 до 280 |
от 0 до 135 |
от 0 до 280 | |
|
Диапазон измерений плоских углов |
от 0 до 360° | |||||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по осям X, Y при использовании оптического датчика, мкм |
±(2,3+L/200) | |||||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров в плоскости осей XY при использовании оптического датчика, мкм |
±(2,6+L/200) | |||||
|
Наименование характеристики |
Значение | ||||
|
Типоразмер |
222 R |
322 R |
323 R |
432 R |
433 R |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z при использовании конфокального датчика, мкм |
±(3,0+L/200) | ||||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z при использовании оптического датчика, мкм |
±(5,0+L/200) | ||||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров в плоскости осей XY при использовании контактного датчика, мкм |
±(5,0+L/200) | ||||
|
Пределы допускаемой абсолютной погрешности измерений плоских углов |
±12" | ||||
|
где L - измеряемая длина в мм | |||||
Таблица 4 - Метрологические характеристики ВИМ TZTEK VMC
|
Наименование характеристики |
Значение | |||||
|
Типоразмер |
222 R |
322 R |
323 R |
432 R |
433 R | |
|
Диапазон измерений линейных размеров, мм: |
- по оси X |
от 0 до 200 |
от 0 до 300 |
от 0 до 300 |
от 0 до 400 |
от 0 до 400 |
|
- по оси Y |
от 0 до 200 |
от 0 до 200 |
от 0 до 200 |
от 0 до 300 |
от 0 до 300 | |
|
- по оси Z |
от 0 до 135 |
от 0 до 135 |
от 0 до 280 |
от 0 до 135 |
от 0 до 280 | |
|
Диапазон измерений плоских углов |
от 0 до 360° | |||||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по осям X, Y при использовании оптического датчика, мкм |
±(2,0+L/200) | |||||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров в плоскости осей XY при использовании оптического датчика, мкм |
±(2,2+L/200) | |||||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z при использовании конфокального датчика, мкм |
±(3,0+L/200) | |||||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z при использовании оптического датчика, мкм |
±(5,0+L/200) | |||||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров в плоскости осей XY при использовании контактного датчика, мкм |
±(5,0+L/200) | |||||
|
Пределы допускаемой абсолютной погрешности измерений плоских углов |
±12" | |||||
|
где L - измеряемая длина в мм | ||||||
Таблица 5 - Метрологические характеристики ВИМ TZTEK VMU
|
Наименование характеристики |
Значение | |||||
|
Типоразмер |
222 R |
322 R |
323 R |
432 R |
433 R | |
|
Диапазон измерений линейных размеров, мм: |
- по оси X |
от 0 до 200 |
от 0 до 300 |
от 0 до 300 |
от 0 до 400 |
от 0 до 400 |
|
- по оси Y |
от 0 до 200 |
от 0 до 200 |
от 0 до200 |
от 0 до300 |
от 0 до300 | |
|
- по оси Z |
от 0 до 135 |
от 0 до 135 |
от 0 до 280 |
от 0 до 135 |
от 0 до 280 | |
|
Диапазон измерений плоских углов |
от 0 до 360° | |||||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по осям X, Y при использовании оптического датчика, мкм |
±(1,3+L/300) | |||||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров в плоскости осей XY при использовании оптического датчика, мкм |
±(1,4+L/300) | |||||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z при использовании конфокального датчика, мкм |
±(3,0+L/200) | |||||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z при использовании оптического датчика, мкм* |
±(2,8+L/200) | |||||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров в плоскости осей XY при использовании контактного датчика, мкм |
±(5,0+L/200) | |||||
|
Пределы допускаемой абсолютной погрешности измерений плоских углов |
±12" | |||||
где L - измеряемая длина в мм
* При использовании линзы 2x, входящей в комплект объектива
Таблица 6 - Метрологические характеристики ВИМ TZTEK VMQ
|
Наименование характеристики |
Значение | |||
|
Типоразмер |
222 R |
322 R |
432 R | |
|
Диапазон измерений линейных размеров, мм: |
- по оси X |
от 0 до 150 |
от 0 до 300 |
от 0 до 400 |
|
- по оси Y |
от 0 до 120 |
от 0 до 200 |
от 0 до 300 | |
|
- по оси Z 1) |
- |
от 0 до 200 |
от 0 до 200 | |
|
Диапазон измерений плоских углов |
от 0 до 360° | |||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров в плоскости осей XY при использовании оптического датчика, мкм, при использовании оптики с полем зрения: | ||||
|
(100x100) мм |
±2,8 2) ±(4,0+L/200) 3) | |||
|
(82x55) мм 4) |
±2,8 2) ±(4,0+L/200) 3) | |||
|
Наименование характеристики |
Значение | ||
|
Типоразмер |
222 R |
322 R |
432 R |
|
(25x25) мм |
±1,5 2) ±(2,5+L/200) 3) | ||
|
(26x17) мм 4) |
±1,5 2) ±(2,5+L/200) 3) | ||
|
(8x5) мм 4) |
±0,7 2) ±(2,0+L/200) 3) | ||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z при использовании конфокального датчика, мкм |
_ |
±(3,0+L/200) | |
|
Пределы допускаемой абсолютной погрешности измерений плоских углов |
±12" | ||
|
где L - измеряемая длина в мм 1) Только для конфокального датчика 2) Со статичным положением измерительного стола 3) При перемещении измерительного стола 4) По заказу | |||
Таблица 7 - Метрологические характеристики ВИМ TZTEK VMZ
|
Наименование характеристики |
Значение | |||
|
Типоразмер |
432 R | |||
|
Исполнение |
T1 |
T2 |
T3 | |
|
Диапазон измерений линейных размеров, мм: |
- по оси X |
от 0 до 400 | ||
|
- по оси Y |
от 0 до 300 | |||
|
- по оси Z |
от 0 до 135 |
от 0 до 200 | ||
|
Диапазон измерений плоских углов |
от 0 до 360° | |||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по осям X, Y при использовании оптического датчика, мкм |
±(0,7+L/300) | |||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров в плоскости осей XY при использовании оптического датчика, мкм |
±(0,8+L/300) | |||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров в плоскости осей XY при использовании контактного датчика, мкм |
±(5,0+L/200) | |||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z при использовании оптического датчика, мкм |
±(2,8+L/300) |
±(0,9+L/150) * ±(2,8+L/150) ** |
±(0,9+L/150) * ±(2,8+L/150) ** | |
|
Пределы допускаемой абсолютной погрешности измерений плоских углов |
±10" | |||
|
где L - измеряемая длина в мм * Для максимального увеличения ** Для минимального увеличения | ||||
Таблица 8 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220 50 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % |
от +18 (19,5*) до +22 (20,5*) от 40 до 70 |
|
Допустимое изменение температуры, °C не более, в течении: - 1 часа - 24 часов |
1 (0,5*) 2 (1*) |
|
Разрешение отсчетных шкал, мкм, модификаций: - TZTEK VMA - TZTEK VMC, TZTEK VMQ, TZTEK VME - TZTEK VMU - TZTEK VMZ |
1 0,5 0,1 0,01 |
|
* Для модификации TZTEK VMZ | |
Таблица 9 - Массогабаритные размеры ВИМ TZTEK VMA
|
Наименование характеристики |
Значение | |||
|
Типоразмер |
2515 R |
3020 R |
4030 R | |
|
Габаритные размеры, мм |
Длина |
604 |
683 |
720 |
|
Ширина |
880 |
880 |
980 | |
|
Высота |
1430 |
1580 |
1470 | |
|
Масса, кг |
235 |
305 |
395 | |
Таблица 10 - Массогабаритные размеры ВИМ TZTEK VME
|
Наименование характеристики |
Значение | |||||
|
Типоразмер |
222 R |
322 R |
323 R |
432 R |
433 R | |
|
Габаритные размеры, мм |
Длина |
740 |
740 |
740 |
800 |
800 |
|
Ширина |
1040 |
1040 |
1040 |
1240 |
1240 | |
|
Высота |
1762 |
1762 |
1966 |
1762 |
1966 | |
|
Масса, кг |
330 |
350 |
350 |
420 |
420 | |
Таблица 11 - Массогабаритные размеры ВИМ TZTEK VMC
|
Наименование характеристики |
Значение | |||||
|
Типоразмер |
222 R |
322 R |
323 R |
432 R |
433 R | |
|
Габаритные размеры, мм |
Длина |
740 |
740 |
740 |
800 |
800 |
|
Ширина |
1040 |
1040 |
1040 |
1240 |
1240 | |
|
Высота |
1762 |
1762 |
1966 |
1762 |
1966 | |
|
Масса, кг |
330 |
350 |
350 |
420 |
420 | |
Таблица 12 - Массогабаритные размеры ВИМ TZTEK VMU
|
Наименование характеристики |
Значение | |||||
|
Типоразмер |
222 R |
322 R |
323 R |
432 R |
433 R | |
|
Габаритные размеры, мм |
Длина |
740 |
740 |
740 |
800 |
800 |
|
Ширина |
1040 |
1040 |
1040 |
1240 |
1240 | |
|
Высота |
1762 |
1762 |
1966 |
1762 |
1966 | |
|
Масса, кг |
330 |
350 |
350 |
420 |
420 | |
Таблица 13- Массогабаритные размеры ВИМ TZTEK VMQ
|
Наименование характеристики |
Значение | |||
|
Типоразмер |
222 R |
322 R |
432 R | |
|
Габаритные размеры, мм |
Длина |
345 |
740 |
900 |
|
Ширина |
535 |
1040 |
1280 | |
|
Высота |
605 |
1792 |
1790 | |
|
Масса, кг |
35 |
400 |
450 | |
Таблица 14 - Массогабаритные размеры ВИМ TZTEK VMZ
|
Наименование характеристики |
Значение | |||
|
Типоразмер |
432 R | |||
|
Исполнение |
T1 |
T2 |
T3 | |
|
Габаритные размеры, мм |
Длина |
800 | ||
|
Ширина |
1240 | |||
|
Высота |
1762 | |||
|
Масса, кг |
420 |
450 |
450 | |
Таблица 15 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Наработка на отказ, ч, не менее |
10000 |
|
Средний срок службы, лет, не менее |
5 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 16 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Микроскоп видеоизмерительный консольный |
TZTEK |
1 шт. |
|
Контактный датчик |
ТР20 |
по заказу |
|
Конфокальный датчик |
Tztek / Precitec |
по заказу |
|
Персональный компьютер с установленным ПО |
_ |
1 шт. |
|
Сменные объективы |
_ |
по заказу |
|
Стойка для щупов |
_ |
по заказу |
|
Поворотный патрон |
_ |
по заказу |
|
Руководство по эксплуатации |
_ |
1 экз. |
Сведения о методах измерений
приведены в Главе 3 «Последовательность операций» документа «Микроскопы видеоизмерительные консольные TZTEK. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 29 декабря 2018 г. № 2840 Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм
Приказ Росстандарта от 26 ноября 2018 г. № 2482 Об утверждении Государственной поверочной схемы для средств измерений плоского угла
Стандарт предприятия TZTEK Technology Co., Ltd. Китай
