Весы электронные платформенные SCS

Назначение

Весы электронные платформенные SCS (далее - весы) предназначены для измерений массы различных грузов в режиме статического взвешивания.

Описание

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительных тензорезисторных датчиков (далее - датчики), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал. Аналоговые электрические сигналы с датчиков поступают в весовой терминал (далее - терминал), в котором они преобразуются в цифровой код, и измеренное значение массы груза индицируется на дисплее терминала с возможностью передачи на периферийные устройства (вторичный цифровой дисплей, персональный компьютер, принтер).

Конструктивно весы состоят из грузоприёмного устройства (далее - ГПУ), выполненного в виде грузоприемной платформы, опирающейся на четыре датчика, и терминала, установленного на DIN-рейке в щите управления. Сигнальные кабели датчиков подключаются к терминалу через клеммную коробку.

Дополнительно ГПУ оснащено пандусом.

Передача данных от терминала к периферийным устройствам осуществляется по стандартным интерфейсам связи RS-232/RS485 и аналоговую токовую петлю 4-20 мА.

К настоящему типу средства измерений относятся весы электронные платформенные SCS с заводским № FT024050704 в составе с весовым терминалом FT-210(DIN) (далее - терминал), заводской № S24021047, и клеммной коробкой.

Весы имеют следующие устройства и функции:

- устройство индикации отклонения от нуля;

- устройство первоначальной установки на нуль;

- устройство автоматической и полуавтоматической установки на нуль;

- устройство слежения за нулем;

- устройство выборки массы тары;

- определение стабильного равновесия.

Металлическая маркировочная табличка зафиксирована на боковой поверхности ГПУ крепежными винтами и содержит следующую информацию:

- наименование и обозначение типа весов;

- заводской номер в виде буквенно-цифрового обозначения;

- значение максимальной нагрузки (Max);

- значение минимальной нагрузки (Min);

- значение действительной цены деления (d);

- знак утверждения типа средств измерений.

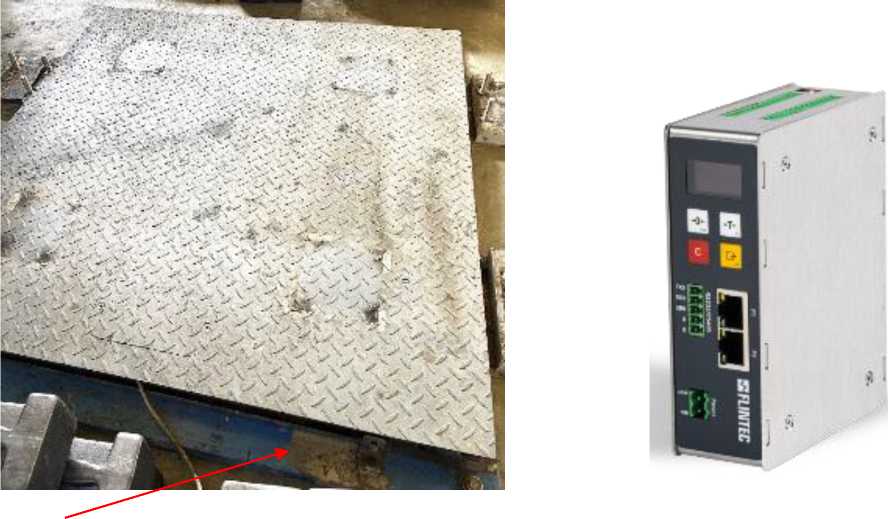

Общий вид терминала и ГПУ весов с указанием места нанесения маркировочной таблички представлен на рисунке 1.

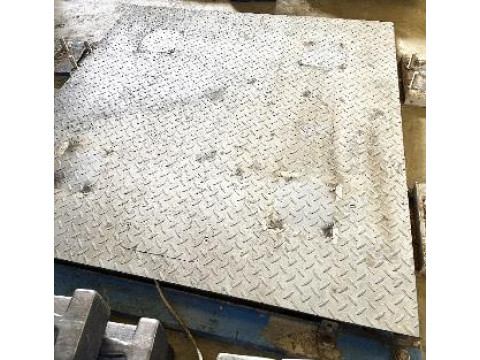

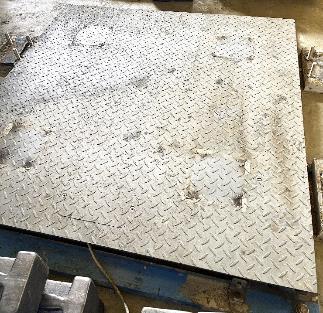

место нанесения маркировочной таблички

ГПУ

Терминал

Рисунок 1 - Общий вид ГПУ весов и терминала

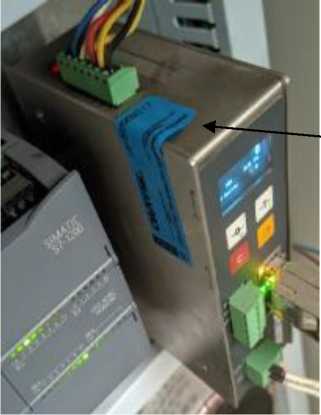

Для ограничения доступа к внутренним частям весов с целью предотвращения, несанкционированных настройки и вмешательства, которые могут привести к искажению результатов измерений, предусмотрена механическая пломбировка корпуса терминала стикер-наклейкой, разрушаемой при вскрытии. Фото пломбирования терминала представлено на рисунке 2.

Нанесение знака поверки на весы не предусмотрено.

Место пломбирования - стикер-наклейкой, разрушаемой

при вскрытии корпуса терминала

Рисунок 2 - Фото пломбирования терминала весов

Программное обеспечение

Программное обеспечение (далее - ПО) терминала является встроенным и полностью метрологически значимым, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Идентификационным признаком ПО служит номер версии и идентификационное наименование ПО, которые отображаются на дисплее терминала при включении весов.

ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер. Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования изготовителя. Изменение ПО весов через интерфейс пользователя невозможно. Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается механической пломбировкой, предотвращающей доступ к переключателю настройки и юстировки, расположенному на печатной плате внутри пломбируемого корпуса терминала. Доступ к параметрам настройки и юстировки возможен только при нарушении пломбы (разрушаемой стикер-наклейки) и изменении положения переключателя настройки и юстировки, который по умолчанию установлен в положение «OFF» - запрет изменений.

Обновления ПО в процессе эксплуатации не предусмотрено.

Влияние ПО учтено при нормировании метрологических характеристик. Защита ПО от непреднамеренных и преднамеренных воздействий по Р 50.2.077-2014 соответствует уровню «высокий».

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Метрологические и технические характеристики приведены в таблице 2.

Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто при любом значении массы тары.

Таблица 2 - Метрологические и технические характеристики

Продолжение таблицы 2

Знак утверждения типа

наносится типографским способом на титульный лист Руководства по эксплуатации и лазерным методом на маркировочную табличку.

Комплектность

Таблица 3 - Комплектность весов

Сведения о методах измерений

приведены в документе «Весы электронные платформенные SCS. Руководство по эксплуатации» в разделе 4 «Эксплуатация весов».

Нормативные документы

Приказ Росстандарта от 04.07.2022 г. № 1622 «Об утверждении государственной поверочной схемы для средств измерений массы».
