Осциллографы цифровые АКИП-4161 (далее - осциллографы) предназначены для измерений амплитудно-временных параметров электрических сигналов и исследования их формы.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99173-26 | |||||||||
| Действует | по 13.08.2031 | |||||||||
| Наименование | Осциллографы цифровые | |||||||||
| Модель | АКИП-4161 | |||||||||
| Модификации |
АКИП-4161/1 АКИП-4161/1А АКИП-4161/2 АКИП-4161/2А АКИП-4161/3 АКИП-4161/3А |
|||||||||
| Приказы |
№1622 от
13.08.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | fe48feac-c512-9bd3-d9bf-e0049036c117 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
«Fujian Lilliput Optoelectronics Technology Co., Ltd», КИТАЙ, The Mansion of Optoelectronics No. 19, Heming Road, Lantian Industrial Zone Zhangzhou 363005
Поверка
| Методика поверки / информация о поверке |
МП-ПР-20-2026 ГСИ. Осциллографы цифровые АКИП-4161. Методика поверки
(с 13.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99173-26: Описание типа
2026-99173-26.pdf
|
Скачать | 204.7 КБ | |
|
99173-26: Методика поверки
МП-ПР-20-2026
2026-mp99173-26.pdf
|
Скачать | 2 MБ |
Описание типа
Назначение
Осциллографы цифровые АКИП-4161 (далее - осциллографы) предназначены для измерений амплитудно-временных параметров электрических сигналов и исследования их формы.
Описание
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала в реальном времени, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.
Конструктивно осциллографы представляют собой компактные моноблочные радиоизмерительные приборы с питанием от сети переменного тока, выполненные в настольном исполнении. Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, ЦАП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, блок питания, регуляторы управления, цветной сенсорный дисплей.
Осциллографы обеспечивают визуальное наблюдение, автоматическую или ручную установку размеров изображения, цифровое запоминание, автоматическое и/или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов. Осциллографы позволяют проводить математическую обработку сигналов, частотный анализ (быстрое преобразование Фурье, построение АЧХ), документирование результатов измерений.
Осциллографы выпускаются в следующих модификациях: АКИП-4161/1, АКИП-4161/1А, АКИП-4161/2, АКИП-4161/2А, АКИП-4161/3 и АКИП-4161/3А. Модификации осциллографов различаются полосой пропускания (100, 200, 350 МГц) и количеством каналов (2 или 4). Опционально к модификациям АКИП-4161/1А, АКИП-4161/2А, АКИП-4161/3А может поставляться функциональный генератор формирования выходных сигналов.
На передней панели осциллографов расположены: емкостный сенсорный ЖК-дисплей, выход калибратора 1 кГц, входы аналоговых каналов, вход внешней синхронизации, два разъема USB и регуляторы управления и установки параметров.
На задней панели расположены: разъем сети питания, разъем для дистанционного управления USBTMC, разъем USB, LAN-разъем, интерфейс HDMI для подключения выхода к внешнему монитору или проектору, дополнительные функциональные входы/выходы, порт вывода сигнала допускового контроля, разъемы двухканального генератора сигналов произвольной формы Ген 1, Ген 2 (только для модификаций АКИП-4161/1А, АКИП-4161/2А, АКИП-4161/3А), интерфейс USB-Type-C для подключения внешнего аккумулятора.
Осциллографы полностью поддерживают свои метрологические характеристики при работе от внешнего аккумулятора.
Корпус осциллографа позволяет нанесение знака поверки на верхнюю панель в виде оттиска клейма или наклейки.
Серийный номер, идентифицирующий каждый экземпляр осциллографов, в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на корпус при помощи наклейки, размещаемой на обратной стороне корпуса.
Для предотвращения несанкционированного доступа предусмотрена пломбировка на боковой панели в виде наклейки на стык передней и задней панелей.
Общий вид осциллографов и место нанесения знака утверждения типа представлены на рисунках 1 и 2. Место нанесения серийного номера, знака поверки и схема пломбировки представлены на рисунке 3.
Надписи функциональных кнопок и пункты меню осциллографов могут быть реализованы на английском или русском языке (определяется условиями заказа на поставку). Цвет корпуса может отличаться от представленного на рисунках.

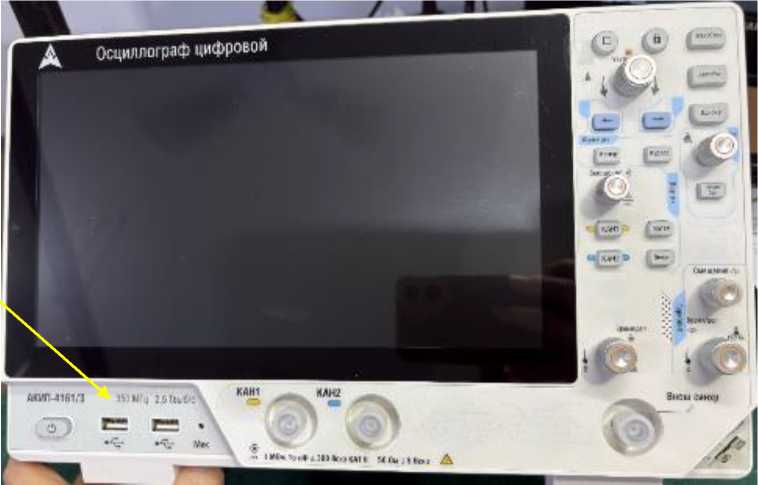

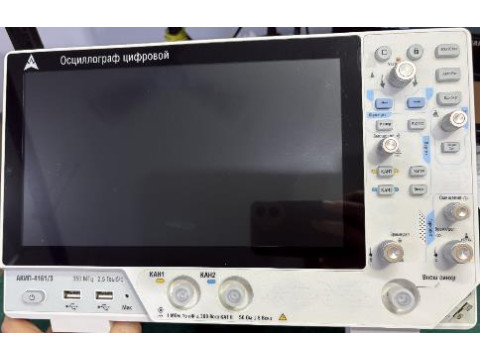

Рисунок 1 - Общий вид осциллографов модификаций АКИП-4161/1, АКИП-4161/2, АКИП-4161/3 и место нанесения знака утверждения типа (А)

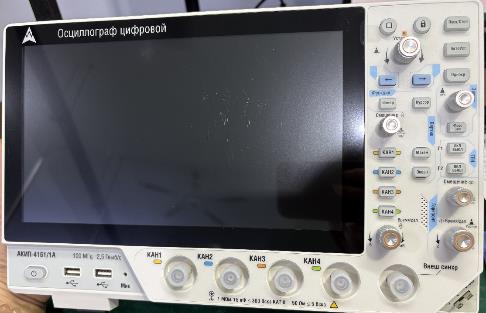

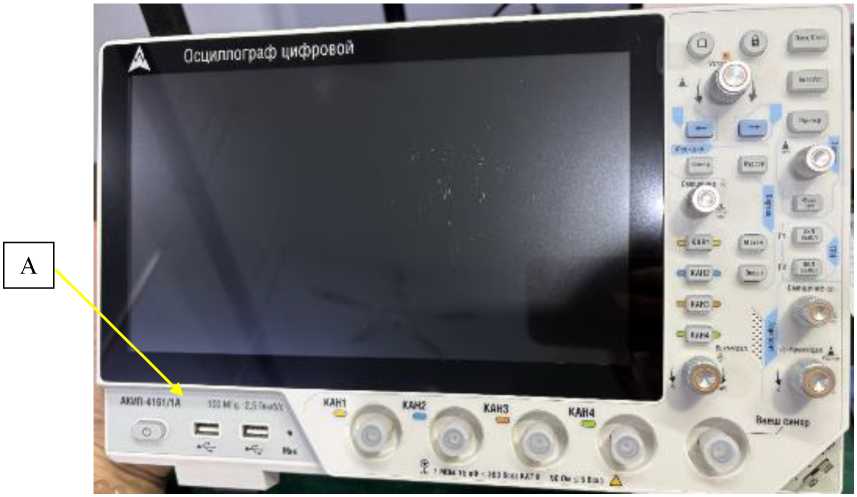

Рисунок 2 - Общий вид осциллографов модификаций АКИП-4161/1А, АКИП-4161/2А, АКИП-4161/3А и место нанесения знака утверждения типа (А)

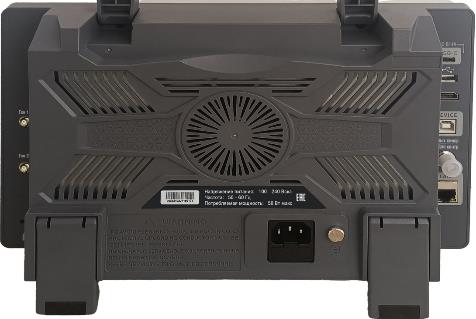

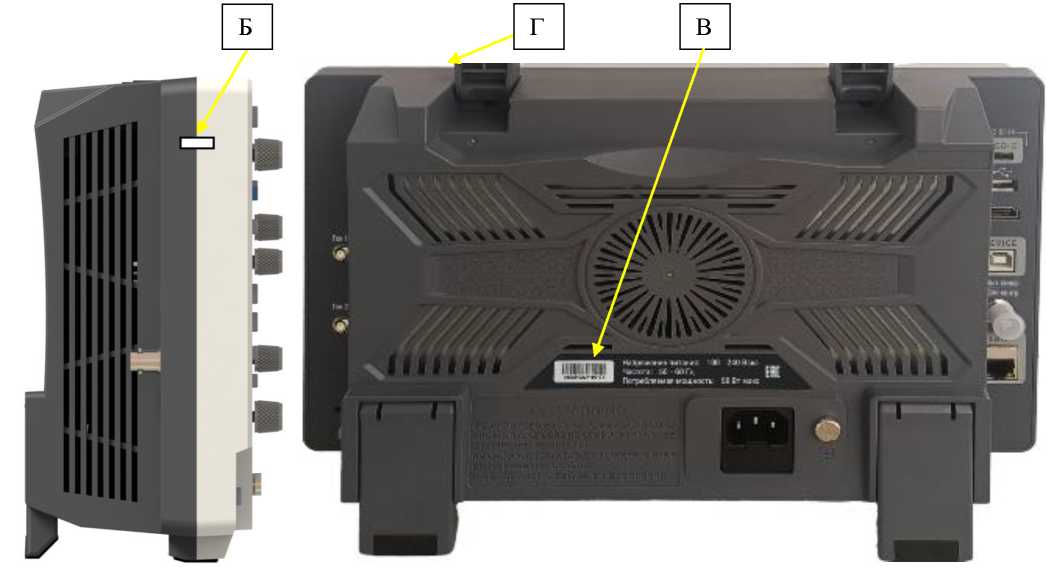

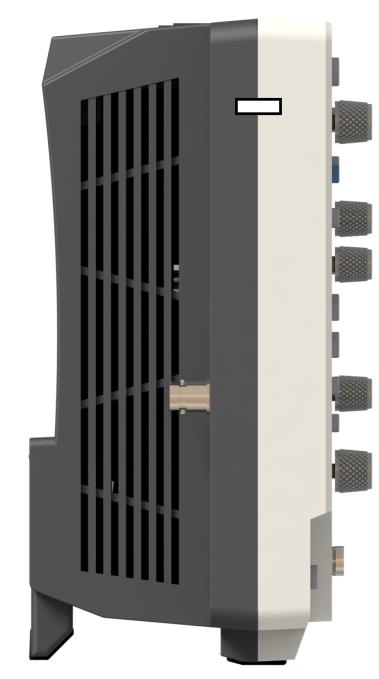

Рисунок 3 - Вид боковой и задней панели осциллографов, место пломбировки от несанкционированного доступа (Б), место нанесения серийного номера (В) и знака поверки (Г)
Программное обеспечение
Осциллографы функционируют под управлением встроенного программного обеспечения (ПО), разработанного изготовителем. Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера.
Метрологические характеристики осциллографов нормированы с учетом влияния встроенного ПО.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже |
V1.0.1.0.0 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
1 |
2 | |
|
Входное сопротивление каналов |
50 Ом (±2 %), 1 МОм (±2 %) | |
|
Диапазон установки коэффициентов отклонения (Ко), мВ/дел |
от 0,5 до 1-104 | |
|
Максимальное входное напряжение, В - напряжение переменного тока (среднее квадратическое значение), при входном сопротивлении 50 Ом; - напряжение переменного тока (пиковое значение) частотой не более 10 кГц с постоянной составляющей, при входном сопротивлении 1 МОм. |
5 300 | |
|
Пределы допускаемой относительной погрешности установки коэффициентов отклонения (5ко), % - при Ко до 1 мВ/дел - при Ко от 2 мВ/дел |
±4 ±3 | |
|
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока при уровне постоянного смещения исм=0 В и импульсного напряжения частотой до 100 кГц, мВ - при Ко до 1 мВ/дел - при Ко от 2 мВ/дел |
±(0,01 • 6Кг8[делрКо[мВ/дел]+ 1) ±(0,01 • 6Кг8[делрКо[мВ/дел]+ 1) | |
|
Диапазоны установки постоянного смещения в зависимости от значения коэффициента отклонения, В |
от 500 мкВ/дел до 50 мВ/дел |
±2 |
|
от 100 мВ/дел до 500 мВ/дел |
±20 | |
|
от 1 В/дел до 10 В/дел |
±200 | |
|
Полоса пропускания по уровню минус 3 дБ, МГц, не менее - модификация АКИП-4161/1, АКИП-4161/1А - модификация АКИП-4161/2, АКИП-4161/2А - модификация АКИП-4161/3, АКИП-4161/3А |
100 200 350 | |
П Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Время нарастания переходной характеристики, нс, не более - модификация АКИП-4161/1, АКИП-4161/1А - модификация АКИП-4161/2, АКИП-4161/2А - модификация АКИП-4161/3, АКИП-4161/3А |
3,50 1,75 1,00 |
|
Диапазон установки коэффициентов развертки, с/дел |
от 5 •10-10 до 1-103 |
|
Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора (5f) |
±1П0-6 |
|
Пределы допускаемой абсолютной погрешности измерения временных интервалов: - режим интерполяции выключен - режим интерполяции включен |
±(5f • Т изм+ 1/F) ±^Тизм+0,06^д) |
|
Примечания: Ко - значение коэффициента отклонения, мВ/дел; 6f - относительная погрешность частоты внутреннего опорного генератора; Тизм - измеренный временной интервал, с; Fд - частота дискретизации, Гц. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Число измерительных аналоговых каналов для модификаций - АКИП-4161/1, АКИП-4161/2, АКИП-4161/3; - АКИП-4161/1А, АКИП-4161/2А, АКИП-4161/3А. |
2 4 |
|
Разрешение по вертикали (АЦП), бит |
8 |
|
Максимальная частота дискретизации на канал в реальном времени для модификаций (Бд), Гвыб/с |
2,5 |
|
Напряжение сети питания частотой 50 Гц, В |
от 100 до 240 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
325x209x111,5 |
|
Масса, кг, не более |
3,2 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность воздуха %, не более |
от 0 до +50 80 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
5 |
|
Средняя наработка на отказ, ч, не менее |
10000 |
Знак утверждения типа
наносится на переднюю панель осциллографов методом печати и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество шт./экз. |
|
Осциллограф цифровой |
АКИП-41611) |
1 |
|
Сетевой кабель |
- |
1 |
|
USB кабель |
- |
1 |
|
Пробник2) |
- |
2 или 4 |
Продолжение таблицы 5
|
Наименование |
Обозначение |
Количество шт./экз. |
|
Внешний аккумулятор3) |
- |
1 |
|
Руководство по эксплуатации на CD-диске |
- |
1 |
|
1) - модификация по заказу 2) - по количеству каналов осциллографа 3) - поставляется по отдельному заказу | ||
Сведения о методах измерений
приведены в разделе «Подготовка осциллографа к работе» руководства по эксплуатации.
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 30.12.2019 г. № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»;
Стандарт предприятия Fujian Lilliput Optoelectronics Technology Co., Ltd «Осциллографы цифровые АКИП-4161».
