Анализаторы цепей векторные Кобальт-М
| Номер в ГРСИ РФ: | 99278-26 |
|---|---|
| Производитель / заявитель: | ООО "Планар", г.Челябинск |
Анализаторы цепей векторные Кобальт-М предназначены для измерений комплексных коэффициента отражения и коэффициента передачи многополюсников в диапазоне частот в условиях смодулированных или импульсно-модулированных синусоидальных СВЧ колебаний, а также для выполнения калибровки и поверки средств измерений комплексных коэффициента отражения и коэффициента передачи, отношений мощности.
Информация по Госреестру
| Основные данные | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99278-26 | ||||||||||||||||||
| Действует | по 26.08.2031 | ||||||||||||||||||
| Наименование | Анализаторы цепей векторные | ||||||||||||||||||
| Модель | Кобальт-М | ||||||||||||||||||
| Модификации |
CM222A СM222В CM422B CM244B CM444B |
||||||||||||||||||
| Приказы |
№1709 от
26.08.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 382ea6eb-cfb9-4967-2b5b-c1ebe6f15b38 | ||||||||||||||||||
| Испытания |
|
||||||||||||||||||
Производитель / Заявитель
ООО «ПЛАНАР», РОССИЯ, 454091, г. Челябинск, ул. Елькина, д. 32
Поверка
| Методика поверки / информация о поверке |
РТ-МП-284-441-2026 ГСИ. Анализаторы цепей векторные Кобальт-М. Методика поверки
(с 26.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99278-26: Описание типа
2026-99278-26.pdf
|
Скачать | 321.4 КБ | |
|
99278-26: Методика поверки
РТ-МП-284-441-2026
2026-mp99278-26.pdf
|
Скачать | 7.4 MБ |
Описание типа
Назначение
Анализаторы цепей векторные Кобальт-М предназначены для измерений комплексных коэффициента отражения и коэффициента передачи многополюсников в диапазоне частот в условиях немодулированных или импульсно-модулированных синусоидальных СВЧ колебаний, а также для выполнения калибровки и поверки средств измерений комплексных коэффициента отражения и коэффициента передачи, отношений мощности.
Анализаторы цепей векторные Кобальт-М могут применяться в качестве рабочего эталона единиц комплексного коэффициента отражения и комплексного коэффициента передачи в коаксиальных трактах в соответствии с Государственной поверочной схемой для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0 до 67 ГГц утверждённой Приказом Росстандарта от 16.08.2023 № 1678 и рабочего эталона 1-го разряда единицы отношений мощности в соответствии с Государственной поверочной схемой для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц утверждённой Приказом Росстандарта от 30.12.2019 № 3461.
Описание
Конструктивно анализаторы цепей векторные Кобальт-М выполнены в лабораторном моноблочном исполнении и работают под управлением внешнего персонального компьютера (ПК) с операционной системой Windows, на котором установлено специальное программное обеспечение (рис.1). Для связи с ПК используется интерфейс USB Type В, разъем которого расположен на задней панели совместно с разъемами питания, синхронизации, импульсной модуляции и опорной частоты. Также на задней панели опционально могут находиться перемычки трактов промежуточной частоты для приемников опорного и измерительного сигналов, тракта гетеродина, а также разъемы для подключения модулей расширения частотного диапазона (рис.2). На передней панели размещены разъемы СВЧ измерительных портов в трактах 3,5 мм «вилка» или 2,4 мм «вилка» в зависимости от модификации прибора и кнопка питания. Опционально на передней панели могут размещаться перемычки доступа к трактам высокой частоты для приемников опорного и измерительного сигналов, тракту измерительного генератора, а также тракту со встроенным сумматором сигналов. Анализаторы цепей векторные Кобальт-М поддерживают режим дистанционного управления.
Принцип действия анализаторов цепей векторных Кобальт-М основан на выделении падающего, отраженного от входа и прошедшего на выход исследуемого многополюсника сигналов, формировании напряжений, пропорциональных этим сигналам, цифровой обработке и индикации измеряемых величин. Испытательный синусоидальный сигнал формируется встроенным синтезатором СВЧ с функцией регулировки мощности, опционально возможно расширение диапазона регулировки мощности с помощью встроенного электромеханического аттенюатора и формирование импульсно-модулированного сигнала с помощью встроенного модулятора. Опционально возможна установка второго источника сигналов. Разделение сигналов осуществляется с помощью направленных ответвителей, а формирование пропорциональных напряжений с помощью супергетеродинных приемников. Приемники могут быть оснащены вторым источником гетеродинного сигнала в качестве опции. Тракт приемников содержит изолирующие усилители для дополнительной развязки с трактом испытательного сигнала, а также электронный аттенюатор для модификаций до 22,5 ГГц и опциональный электромеханический аттенюатор для предотвращения перегрузки приемников. Для измерений устройств с переносом частоты тракты первого порта опционально могут оснащаться электромеханическими переключателями для трактов опорного приемники и источника сигналов. Измерение напряжений промежуточной частоты, их цифровая обработка и управление анализатором цепей векторным Кобальт-М осуществляются блоком управления, содержащим сигнальный процессор, набор микросхем ПЛИС и АЦП.
Для подключения анализаторов цепей векторных Кобальт-М к измеряемому устройству и калибровки в плоскости подключения для стандартизованных коаксиальных трактов могут применяться следующие принадлежности (общий вид указан на рисунке 3):
- кабели измерительные СВЧ KM50R35FR35M/KM50R24FR24M с соединителями типа NMD 3,5 мм/2,4 мм «вилка-розетка»;
- наборы калибровочных мер НМ35/НМ24 для трактов 3,5 мм или 2,4 мм;
- автоматические калибровочные модули ACM2520(-111/-112/-122) для трактов 3,5 («розетка-розетка»/«вилка-розетка»/«вилка-вилка») и ACM2544(-711/-712/-722) для трактов 2,4 мм («розетка-розетка»/«вилка-розетка»/«вилка-вилка»).
К данному типу анализаторов цепей векторных Кобальт-М относятся следующие модификации, отличающиеся количеством измерительных портов, верхней рабочей частотой и исполнением корпуса: Кобальт-М CM222A, Кобальт-М СМ222В, Кобальт-М CM422B, Кобальт-М CM244B, Кобальт-М CM444B.
Функциональные возможности, метрологические и технические характеристики анализаторов цепей векторных Кобальт-М определяются составом опций, входящих в их комплект. Обозначения и наименования опций приведены в таблице 1.
Таблица 1 - Опции, устанавливаемые по заказу, и их функциональное назначение
|
Обозначение |
Наименование и функциональное назначение |
|
1 |
2 |
|
Аппаратные опции | |
|
000 |
Отсутствие прямого доступа к источникам сигналов и приемникам всех измерительных портов |
|
001 |
Прямой доступ к приемникам и к разрыву ответвителей падающих и отраженных сигналов всех измерительных портов |
|
002 |
Прямой доступ к приемникам и к разрыву ответвителей падающих и отраженных сигналов всех измерительных портов, а также источникам сигналов измерительных портов с нечетным номером |
|
003 |
Прямой доступ к приемникам и к разрыву ответвителей падающих и отраженных сигналов, а также источникам сигналов всех измерительных портов |
|
004 |
Конфигурация прямого доступа определенных пользователем измерительных портов |
Продолжение таблицы 1
|
1 |
2 |
|
EMA11 |
Встроенный электромеханический аттенюатор в цепи источника 1-го измерительного порта |
|
EMA12 |
Встроенный электромеханический аттенюатор в цепи источника 2-го измерительного порта |
|
EMA13 |
Встроенный электромеханический аттенюатор в цепи источника 3-го измерительного порта |
|
EMA14 |
Встроенный электромеханический аттенюатор в цепи источника 4-го измерительного порта |
|
EMA21 |
Встроенный электромеханический аттенюатор в цепи измерительного приемника сигналов 1-го измерительного порта |
|
EMA22 |
Встроенный электромеханический аттенюатор в цепи измерительного приемника сигналов 2-го измерительного порта |
|
EMA23 |
Встроенный электромеханический аттенюатор в цепи измерительного приемника сигналов 3-го измерительного порта |
|
EMA24 |
Встроенный электромеханический аттенюатор в цепи измерительного приемника сигналов 4-го измерительного порта |
|
EMA |
Встроенные электромеханические аттенюаторы в цепи источников сигналов и приемников всех измерительных портов |
|
ESWS |
Встроенный электромеханический переключатель в цепи источника 1-го измерительного порта |
|
Программные опции | |
|
PLS |
Режим импульсных измерений |
Анализаторы цепей векторные Кобальт-М могут иметь набор других аппаратных, аппаратно-программных и программных опций, не влияющих на их метрологические характеристики.
Знак поверки может наноситься на верхнюю панель средства измерений.
Общий вид анализаторов цепей векторных Кобальт-М и место для нанесения номера модификации представлены на рисунке 1.
Места для нанесения серийного номера, идентифицирующего каждый экземпляр СИ, знака утверждения типа, этикетки с перечнем опций, знака поверки и схема пломбировки от несанкционированного доступа представлены на рисунке 2.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, наносится методом наклейки на заднюю панель прибора и имеет формат восьмизначного цифрового номера. Также на задней панели расположена этикетка с перечнем опций.

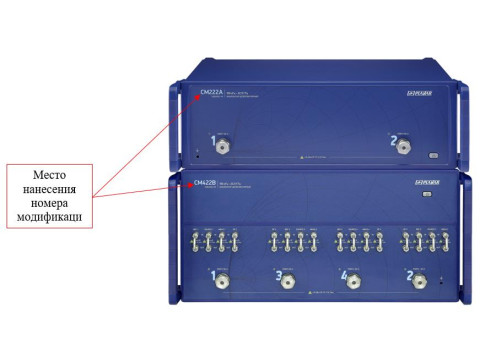

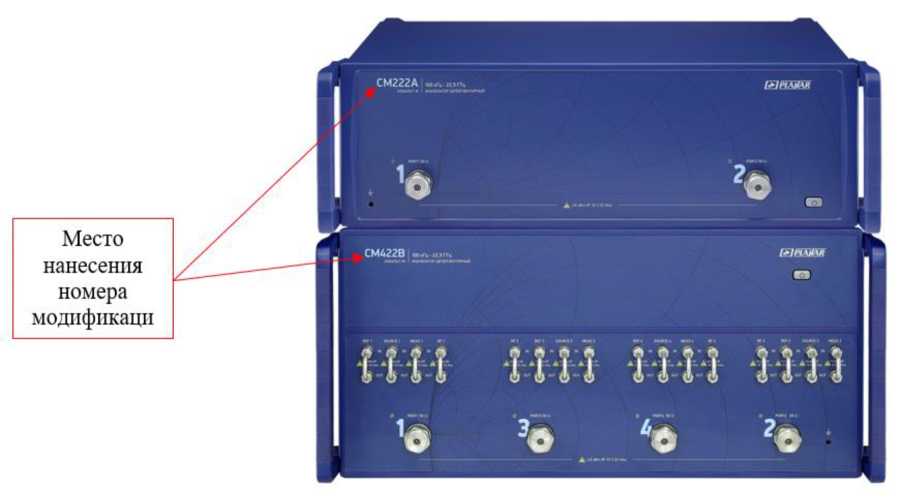

Рисунок 1 - Общий вид средства измерений и место для нанесения номера модификации (сверху модификация с двумя портами и в исполнении корпуса 3U, снизу модификация с четырьмя портами и исполнении корпуса 5U)
Место нанесения этикетки с перечнем опции
Место нанесения знака утверждения типа
Место нанесения серийного номера
Место нанесения знака поверки
Место пломбировки
Э $ □ ■ § $

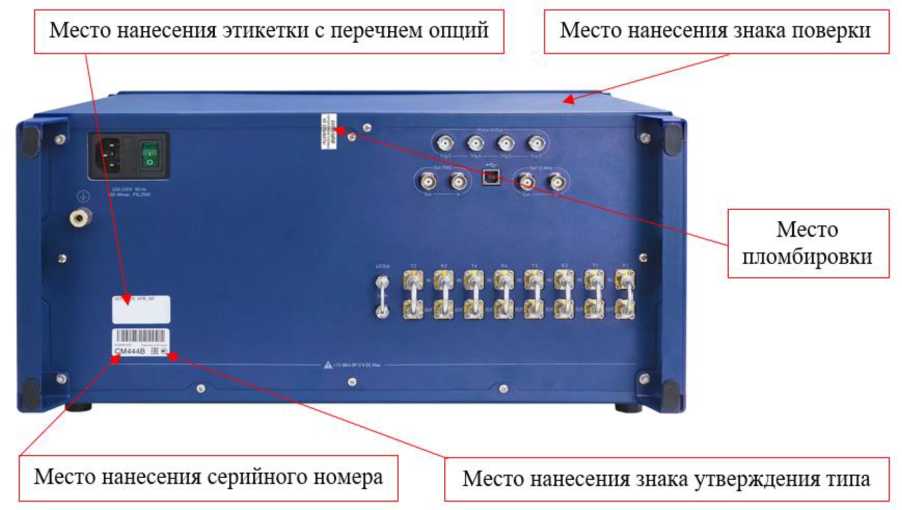

Рисунок 2 - Места нанесения серийного номера, идентифицирующего каждый экземпляр СИ, знака утверждения типа, этикетки с перечнем опций, знака поверки и схема пломбировки от несанкционированного доступа

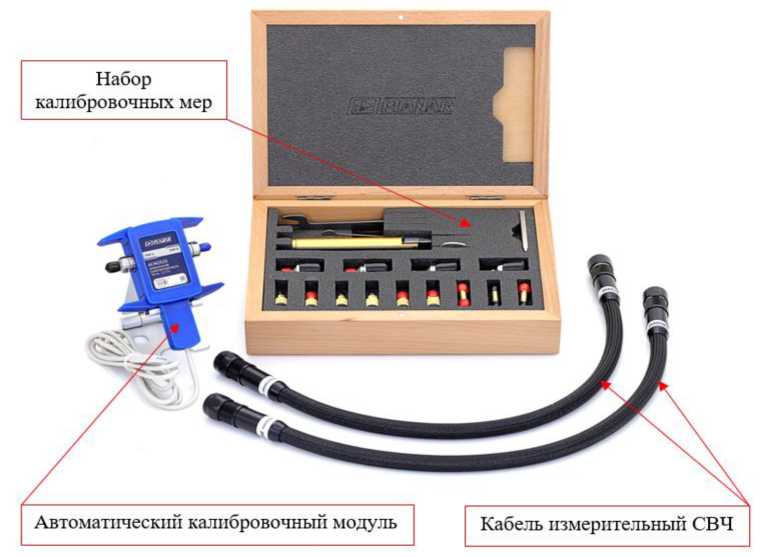

Рисунок 3 - Общий вид принадлежностей (набор калибровочных мер, автоматический калибровочный модуль, кабель измерительный СВЧ)
Для предотвращения несанкционированного доступа анализаторы цепей векторные Кобальт-М имеют защитную наклейку изготовителя, закрывающую стык задней панели и корпуса прибора.
Программное обеспечение
Программное обеспечение «S2VNA/S4VNA» предназначено для управления режимами работы анализаторов цепей векторных Кобальт-М (двухпортовые/четырехпортовые модификации). Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик средства измерений за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.
аблица 2 - Идентификационные данные программного обеспечения (ПО)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
S2VNA или S4VNA |
|
Номер версии (идентификационный номер) ПО |
не ниже 26.1.2 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 3 - Метрологические характеристики. Параметры анализатора цепей
|
Наименование характеристики |
Значение | ||
|
Диапазон частот, Гц |
модификации Кобальт-М CM222A/CM222B/CM422B |
от Г105 до 2,25^1010 | |
|
модификации Кобальт-М CM244B/CM444B |
от 1М07 до 4,4^1010 | ||
|
Номинальное значение частоты опорного генератора, МГц |
10 | ||
|
Пределы допускаемой относительной погрешности установки частоты внутреннего опорного генератора |
±2-10’6 | ||
|
Диапазон полос пропускания фильтра ПЧ, Гц |
штатно |
от 1 до 1-107 | |
|
опция PLS |
от 1 до 3-107 | ||
|
Диапазон и шаг перестройки аттенюатора СВЧ в тракте измерительного приемника, дБ |
модификация Кобальт-М CM222A/ CM222B/CM422B |
от 0 до 13 дБ с шагом 13 дБ | |
|
опции ЕМА2Х/ЕМА для всех модификаций |
от 0 до 35 дБ с шагом 5 дБ | ||
|
Среднее квадратическое отклонение шумов измерительной трассы при измерении коэффициентов отражения или передачи 0 дБ для уровня выходной мощности 0 дБ (1 мВт), в полосе пропускания 1 кГц, в диапазоне частот, дБ, не более |
модификации Кобальт-М CM222A/ CM222B/ CM422B |
от 100 кГц до 1 МГц включ. |
0,0200 |
|
св. 1 МГц до 22,5 ГГц |
0,0007 | ||
|
модификации Кобальт-М CM244B/ CM444B |
от 10 МГц до 1 ГГц включ. |
0,0035 | |
|
св. 1 до 44 ГГц |
0,0011 | ||
|
Среднее квадратическое отклонение шумов измерительной трассы в импульсном режиме при измерении коэффициентов отражения или передачи 0 дБ для уровня выходной мощности 0 дБ (1 мВт) в диапазоне частот от 100 МГц до верхней частоты в зависимости от полосы пропускания и длительности импульса, дБ, не более |
модификации Кобальт-М CM222A/ CM222B/ CM422B |
300 кГц, 5 мкс |
0,007 |
|
3 МГц, 1 мкс |
0,013 | ||
|
10 МГц, 200 нс |
0,040 | ||
|
модификации Кобальт-М CM244B/ CM444B |
300 кГц, 5 мкс |
0,050 | |
|
3 МГц, 1 мкс |
0,100 | ||
|
10 МГц, 200 нс |
0,150 | ||
|
Наименование характеристики |
Значение | ||
|
Верхний предел диапазона установки уровня выходной мощности Pmax для модификаций Кобальт-М CM222A/ CM222B/CM422B в диапазонах частот, дБ (1 мВт) |
опция 000 |
от 100 кГц до 1 МГц включ. |
10 |
|
св. 1 МГц до 20 ГГц включ. |
15 | ||
|
св. 20 до 22,5 ГГц включ. |
13 | ||
|
опции 001/002/ 003/004 |
от 100 кГц до 1 МГц включ. |
10 | |
|
св. 1 МГц до 15 ГГц включ. |
15 | ||
|
св. 15 до 20 ГГц включ. |
12 | ||
|
св. 20 до 22,5 ГГц |
10 | ||
|
опции ЕМА1Х/ EMA/ ESWS |
от 100 кГц до 1 МГц включ. |
10 | |
|
св. 1 МГц до 8 ГГц включ. |
15 | ||
|
св. 8 до 13 ГГц включ. |
13 | ||
|
св. 13 до 20 ГГц включ. |
10 | ||
|
св. 20 до 22,5 ГГц |
6 | ||
|
Верхний предел диапазона установки уровня выходной мощности Pmax для модификаций Кобальт-М CM244B/ CM444B в диапазонах частот, дБ (1 мВт) |
опция 000 |
от 10 до 100 МГц включ. |
10 |
|
св. 0,1 до 25 ГГц включ. |
10 | ||
|
св. 25 до 40 ГГц включ. |
10 | ||
|
св. 40 до 44 ГГц |
8 | ||
|
опции 001/002/003/ 004 |
от 10 до 100 МГц включ. |
10 | |
|
св. 0,1 до 25 ГГц включ. |
10 | ||
|
св. 25 до 40 ГГц включ. |
10 | ||
|
св. 40 до 44 ГГц |
5 | ||
|
опции ЕМА1Х/ EMA/ ESWS |
от 10 до 100 МГц включ. |
10 | |
|
св. 0,1 до 25 ГГц включ. |
10 | ||
|
св. 25 до 40 ГГц включ. |
5 | ||
|
св. 40 до 44 ГГц |
2 | ||
|
Нижний предел диапазона установки уровня выходной мощности выходной мощности, дБ (1 мВт) |
Штатно |
-60 | |
|
опции ЕМА1Х/ЕМА |
-110 | ||
|
Пределы допускаемой абсолютной погрешности установки уровня выходной мощности в зависимости от диапазона уровней, дБ |
от -110 до -60 дБ (1 мВт) включ. |
±2,5 | |
|
от -60 до Pmax дБ (1 мВт) |
±1,5 | ||
|
Пределы допускаемой абсолютной погрешности измерений уровня входной мощности 0 дБ (1 мВт), дБ |
±1,5 | ||
|
Наименование характеристики |
Значение | ||||
|
Спектральная плотность среднего уровня собственного шума приемников для модификаций Кобальт-М CM222A/ CM222B/CM422B, в диапазоне частот, дБ (1 мВт)/Гц, не более |
опция 000 |
от 100 кГц до 20 МГц включ. |
-110 | ||
|
св. 20 МГц до 15 ГГц включ. |
-137 | ||||
|
св. 15 до 18 ГГц включ. |
-136 | ||||
|
св. 18 до 20 ГГц включ. |
-134 | ||||
|
св. 20 до 22,5 ГГц |
-130 | ||||
|
опции 001/002/ 003/004 |
от 100 кГц до 20 МГц включ. |
-110 | |||
|
св. 20 МГц до 15 ГГц включ. |
-137 | ||||
|
св. 15 до 18 ГГц включ. |
-135 | ||||
|
св. 18 до 20 ГГц включ. |
-133 | ||||
|
св. 20 до 22,5 ГГц |
-130 | ||||
|
опции ЕМА2Х/ EMA |
от 100 кГц до 20 МГц включ. |
-110 | |||
|
св. 20 МГц до 15 ГГц включ. |
-137 | ||||
|
св. 15 до 18 ГГц включ. |
-134 | ||||
|
св. 18 до 20 ГГц включ. |
-132 | ||||
|
св. 20 до 22,5 ГГц |
-128 | ||||
|
Спектральная плотность среднего уровня собственного шума приемников для модификаций Кобальт-М CM244B/ CM444B, в диапазоне частот, дБ (1 мВт)/Гц, не более |
от 10 до 20 МГц включ. |
-98 | |||
|
св. 20 до 100 МГц включ. |
-108 | ||||
|
св. 100 до 300 МГц включ. |
-128 | ||||
|
св. 300 до 500 МГц включ. |
-133 | ||||
|
св. 500 МГц до 40 ГГц включ. |
-137 | ||||
|
св. 40 до 44 ГГц |
-135 | ||||
|
Доверительные границы (P=0,95) нелинейности приемников L относительно уровня 0 дБ (1 мВт) без учета шумов трассы, в диапазоне уровней, дБ |
от -50 до 0 дБ включ. |
±0,04 | |||
|
от -25 до 0 дБ включ. |
±0,02 | ||||
|
от 0 до +5 дБ |
±0,02 | ||||
|
Доверительные границы (P=0,95) относительной погрешности измерения отношения мощностей L при использовании в качестве рабочего эталон 1-ого разряда относительно уровня минус 5 дБ (1 мВт) в диапазоне частот от 30 МГц до 22,5 ГГц для модификаций Кобальт-М CM222A/CM222B/ CM422B или от 300 МГц до 37,5 ГГц для модификаций Кобальт-М CM244B/ CM444B соответственно, в диапазоне уровней, дБ |
от -40 до 0 дБ |
±0,015 | |||
|
от -20 до 0 дБ |
±0,010 | ||||
|
Коэффициент отражения входа измерительного порта совместно с аттенюатором из набора мер, не более |
0,1 | ||||
|
Доверительные границы составляющей абсолютной погрешности (P=0,95) измерений модуля коэффициента передачи из-за трекинга передачи T по МИ 3411-2013 в диапазоне частот, дБ |
от 100 кГц до 18 ГГц включ. |
±0,10 | |||
|
св. 18 до 33 ГГц включ. |
±0,16 | ||||
|
св. 33 до 40 ГГц включ. |
±0,19 | ||||
|
св. 40 до 44 ГГц |
±0,22 | ||||
|
Наименование характе |
ристики |
Значение | ||
|
Доверительные границы составляющей абсолютной погрешности (P=0,95) измерений модуля коэффициента передачи из-за рассогласования М по МИ 3411-2013 в диапазоне частот и коэффициентов отражения измеряемого устройства, дБ |
от 0 до 0,1 включ. |
св.0,1 до 0,2 включ. |
св.0,2 до 0,3 | |
|
от 100 кГц до 18 ГГц включ. |
±0,03 |
±0,06 |
±0,09 | |
|
св. 18 до 33 ГГц включ. |
±0,04 |
±0,07 |
±0,12 | |
|
св. 33 до 40 ГГц включ. |
±0,05 |
±0,09 |
±0,13 | |
|
св. 40 до 44 ГГц |
±0,06 |
±0,10 |
±0,15 | |
|
Доверительные границы (P= погрешности измерений модуля коэ Д|S211, дБ1,2,3 |
0,95) абсолютной ффициента передачи |
±(1,1 • VL2 + Т2 + (2 • а)2 + М) | ||
|
Доверительные границы (P=0,95) абсолютной погрешности измерений фазы коэффициента передачи в диапазоне частот, градус |
от 100 кГц до 8 ГГц включ. |
±(0,5+57 •arcsin^ S211/8,6|)) | ||
|
св. 8 до 18 ГГц включ. |
±(1,0+57-arcsin^| S211/8,6|)) | |||
|
св. 18 до 44 ГГц |
±(2,0+57 •arcsin^ S211/8,6|)) | |||
Примечания
1 При изменении температуры не более, чем ±1 °С после калибровки по набору мер/автоматическому калибровочному модулю (табличные данные) и с использованием кабеля измерительного;
2 Доверительные границы погрешности измерений коэффициента передачи нормированы для измерений при Рвых= 0 дБ (1 мВт), фильтре ПЧ 10 Гц и 4-х наблюдениях;
3 Среднее квадратическое отклонение шумов измерительной трассы (о) при измерении коэффициента передачи приведено в таблицах 6 и 7.
аблица 4 - Метрологические характеристики. Нескорректированные параметры
|
Модификация Кобальт-М |
Опции |
Диапазон частот |
Направленность, дБ, не менее |
Согласование нагрузки, дБ, не менее |
|
1 |
2 |
3 |
4 |
5 |
|
CM222A/ CM222B/ CM422B |
опция 000 |
от 100 кГц до 1 МГц включ. |
8 |
10 |
|
св. 1 МГц до 10 ГГц включ. |
18 |
15 | ||
|
св. 10 до 22,5 ГГц |
15 |
15 | ||
|
опции 001/002/ 003/004/ емахх/ема/ ESWS |
от 100 кГц до 1 МГц включ. |
8 |
10 | |
|
св. 1 МГц до 10 ГГц включ. |
18 |
15 | ||
|
св. 10 до 22,5 ГГц |
15 |
12 | ||
|
CM244B/ CM444B |
опции 000/001/ 002/003/004 |
от 10 МГц до 8 ГГц включ. |
15 |
10 |
|
св. 8 ГГц до 25 ГГц включ. |
15 |
8 | ||
|
св. 25 ГГц до 44 ГГц |
13 |
8 | ||
|
опции EMAXX/ EMA/ESWS |
от 10 МГц до 8 ГГц включ. |
15 |
10 | |
|
св. 8 ГГц до 25 ГГц включ. |
15 |
8 | ||
|
св. 25 ГГц до 44 ГГц |
10 |
6 |
Таблица 5 - Метрологические характеристики. Доверительные границы абсолютной погрешности измерений комплексного коэффициента отражения (ККО)1,2,3 при доверительной вероятности 0,95_____________________________________________________________________________
|
Модуль ККО |
Диапазон частот, Г |
Гц | ||||||||
|
от 0,0001 до 8 включ. |
св. 8 до 18 включ. |
св. 18 до 33 включ. |
св. 33 до 40 включ. |
св. 40 до 44 | ||||||
|
модуль, отн. ед. |
фаза, градус |
модуль, отн. ед. |
фаза, градус |
модуль, отн. ед. |
фаза, градус |
модуль, отн. ед. |
фаза, градус |
модуль, отн. ед. |
фаза, градус | |
|
от 0 до 0,1 включ. |
±0,011 |
- |
±0,012 |
- |
±0,015 |
- |
±0,016 |
- |
±0,018 |
- |
|
св. 0,1 до 0,2 включ. |
±0,011 |
±5,9 |
±0,012 |
±7,0 |
±0,015 |
±7,0/ ±8,5 |
±0,022 |
±7,0/ ±9,5 |
±0,024 |
±7,0/ ±10,6 |
|
св. 0,2 до 0,5 включ. |
±0,015 |
±3,1 |
±0,016 |
±4,0 |
±0,018 |
±4,7 |
±0,024 |
±5,2 |
±0,028 |
±5,8 |
|
св. 0,5 до 1 |
±0,017 |
±1,7 |
±0,020 |
±2,8 |
±0,028 |
±3,2 |
±0,032 |
±3,5 |
±0,040 |
±3,9 |
|
Примечания 1 Доверительные границы погрешности измерений коэффициента отражения нормированы для измерения коэффициентов отражения двухполюсников или многополюсников с бесконечным ослаблением при фильтре ПЧ не более 100 Гц для доверительной вероятности 0,95 и 4ех наблюдениях; 2 При изменении температуры не более, чем ±1 °С после калибровки по набору мер/ автоматическому калибровочному модулю с табличными данными в трактах 3,5 мм или 2,4 мм; 3 Доверительные границы погрешности по фазе указаны через «/» для калибровки по набору мер/автоматическому калибровочному модулю соответственно. | ||||||||||
Таблица 6 - Метрологические характеристики. Среднее квадратическое отклонение шумов измерительной трассы (о) при измерении коэффициента передачи для модификаций Кобальт-М CM222A/ CM222B/ CM422B при фильтре ПЧ 10 Гц и уровне выходной мощности 0 дБ (1 мВт) в зависимости от частоты и коэффициента передачи, дБ, не более___________________________
|
Диапазон частот, ГГц |
о, дБ, не более | ||||
|
от 0,0001 до 0,02 включ. |
св. 0,02 до 18 включ. |
св. 18 до 20 включ. |
св. 20 до 22,5 | ||
|
Диапазон измерений, дБ |
от -70 до -50 включ. |
от -95 до -75 включ. |
от -90 до -70 включ. |
от -87 до -67 включ. |
0,500 |
|
св. -50 до -30 включ. |
св. -75 до -55 включ. |
св. -70 до -50 включ. |
св. -67 до -47 включ. |
0,050 | |
|
св. -30 до 5 |
св. -55 до 5 |
св. -50 до 5 |
св. -47 до 5 |
0,005 | |
Таблица 7 - Метрологические характеристики. Среднее квадратическое отклонение шумов измерительной трассы (о) при измерении коэффициента передачи для модификаций Кобальт-М CM244B/ CM444B при фильтре ПЧ 10 Гц и уровне выходной мощности 0 дБ (1 мВт) в зависимости от частоты и коэффициента передачи, дБ, не более___________________________
|
Диапазон частот, ГГц |
о, дБ, не более | ||||||
|
от 0,01 до 0,02 включ. |
св. 0,02 до 0,1 включ. |
св. 0,1 до 0,3 включ |
св. 0,3 до 0,5 включ. |
св. 0,5 до 40 включ. |
св. 40 до 44 | ||
|
Диапазон измерений, дБ |
от -58 до -38 включ. |
от -68 до -48 включ. |
от -88 до -68 включ. |
от -93 до -73 включ. |
от -95 до -75 включ. |
от -93 до -73 включ. |
0,500 |
|
св. -38 до -18 включ. |
св. -48 до -28 включ. |
св. -68 до -48 включ. |
св. -73 до -53 включ. |
св. -75 до -55 включ. |
св. -73 до -53 включ. |
0,050 | |
|
св.-18 до 5 |
св. -28 до 5 |
св. -48 до 5 |
св. -53 до 5 |
св. -55 до 5 |
св. -53 до 5 |
0,005 | |
Таблица 8 - Технические характеристики
|
Наименование характеристики |
Значение | |
|
Тип ВЧ разъема - модификации Кобальт-М CM222A/CM222B/CM422B - модификации Кобальт-М CM244B/CM444B |
3,5 мм (вилка) 2,4 мм (вилка) | |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 198 до 253 50 | |
|
Время прогрева, мин |
60 | |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
модификация Кобальт-М CM222A |
440x440x140 |
|
модификация Кобальт-М CM222B/CM422B/CM244B/CM444B |
440x451x215 | |
|
Масса, кг, не более |
модификация Кобальт-М CM222A |
12,5 |
|
модификация Кобальт-М CM222B/CM422B/CM244B/CM444B |
26,0 | |
|
Рабочие условия применения: - температура окружающей среды, °С - относительная влажность воздуха, % |
от +18 до +28 от 20 до 80 | |
Знак утверждения типа
наносится на заднюю панель анализаторов цепей векторных Кобальт-М в соответствии с рисунком 3 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 9 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор цепей векторный |
Кобальт-М CM222A или Кобальт-М CM222B или Кобальт-М CM422B или Кобальт-М CM244B или Кобальт-М CM444B |
1 шт. |
|
Опция измерений в импульсных режимах |
PLS |
1 шт. 1 |
|
Опция отсутствия прямого доступа к источникам сигналов и приемникам |
000 |
1 шт. 1 |
|
Опция прямого доступа к приемникам и к разрыву ответвителей падающих и отраженных сигналов всех измерительных портов |
001 |
1 шт. 1 |
|
Опция прямого доступа к приемникам и к разрыву ответвителей падающих и отраженных сигналов всех измерительных портов, а также источникам сигналов измерительных портов с нечётным номером |
002 |
1 шт. 1 |
|
Опция прямого доступа к приемникам и к разрыву ответвителей падающих и отраженных сигналов, а также источникам сигналов всех измерительных портов |
003 |
1 шт. 1 |
|
Конфигурация прямого доступа определенных пользователем измерительных портов |
004 |
1 шт. 1 |
|
Опция встроенного электромеханического аттенюатора в цепи источника N-го измерительного порта |
EMA11 и/или EMA12 и/или EMA13 и/или EMA14 |
1 шт. 1 |
|
Опция встроенного электромеханического аттенюатора в цепи измерительного приемника сигналов N-го измерительного порта |
EMA21 и/или EMA22 и/или EMA23 и/или EMA24 |
1 шт. 1 |
|
Опция встроенных электромеханических аттенюаторов в цепи источников сигналов и приемников всех измерительных портов |
EMA |
1 шт. 1 |
|
Опция встроенного электромеханического переключателя в цепи источника 1-го измерительного порта |
ESWS |
1 шт. 1 |
|
Кабель измерительный СВЧ |
KM5OR35FR35M или KM5OR24FR24M |
2 |
|
Кабель USB |
- |
1 шт. |
|
Кабель питания |
- |
1 шт. |
|
Программное обеспечение |
S2VNA или S4VNA |
1 шт. |
|
Наименование |
Обозначение |
Количество |
|
Набор калибровочных мер |
НМ35 или НМ24 |
1 компл. 1 |
|
Автоматический калибровочный модуль |
ACM2520(-111/-112/-122) или ACM2544(-711/-712/-722) |
1 компл. 1 |
|
Руководство по эксплуатации |
РЭ 26.51.43.120-210-21477812 2025 |
1 шт. |
|
Формуляр |
ФО 26.51.43.120-210-21477812 2025 |
1 шт. |
|
Примечания 1. По отдельному заказу; 2. Наличие и количество по отдельному заказу. | ||
Сведения о методах измерений
приведены в разделах: 5 «Порядок работы» и 8.3 «Импульсный режим» руководства по эксплуатации РЭ 26.51.43.120-210-21477812-2025.
Нормативные документы
Приказ Росстандарта от 16.08.2023 № 1678 «Об утверждении государственной поверочной схемы для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0 до 67 ГГц»
Приказ Росстандарта от 26.09.2022 № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
Приказ Росстандарта от 30.12.2019 № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»
Приказ Росстандарта от 9 ноября 2022 г. № 2813 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,5 ГГц до 118,1 ГГц»
Приказ Росстандарта от 30.12.2019 г № 3383 «Об утверждении Государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц»
МИ 3411-2013 ГСИ. Анализаторы, цепей векторные. Методика определения метрологических характеристик
ТУ 26.51.43.120-210-21477812-2025. Анализаторы цепей векторные Кобальт-М. Технические условия
