Приборы оптические координатно-измерительные бесконтактные ScanLine EasyScan

Назначение

Приборы оптические координатно-измерительные бесконтактные ScanLine EasyScan (далее - приборы) предназначены для измерений линейных размеров объектов с поверхностью сложной формы.

Описание

Принцип действия данных приборов заключается в определении пространственного положения точек на поверхности сканируемых объектов методом оптической триангуляции на основе измерений, полученных при проецировании лазерных линий на поверхность объекта.

Проецируемые с помощью лазерных излучателей линии синего диапазона спектра, формируют на поверхности объекта деформированный рисунок (режим измерений Laser Mode). Камеры сбора данных геометрии фиксируют его форму и далее с помощью программы обработки проводится вычисление расстояний до каждой точки в поле зрения одного кадра. Построение трёхмерной модели в виде облака точек производится на основе серии снимков, сделанных с разных сторон и под разным углом, и объединённых в единое целое. Между любыми из определённых точек, или построенных на их основании поверхностей, можно провести линейные измерения.

Конструктивно приборы состоят из лазерных излучателей и камер, помещенных в корпус специальной формы, а также соединительных кабелей для подключения к персональному компьютеру и источнику питания.

С тыльной стороны корпуса, располагаются многофункциональные клавиши или сенсорный экран, позволяющие запустить или остановить процесс сканирования, выбрать масштаб отображения сканируемого объекта в программе обработки, а также располагается световой индикатор, предназначенный для помощи оператору с определением фокусного расстояния. В нижней части корпуса располагаются разъёмы для подключения к персональному компьютеру и источнику питания. С фронтальной стороны расположены лазерные излучатели и камеры.

Позиционирование прибора в пространстве во время проведения измерений осуществляется с помощью специальных рефлекторных (светоотражающих) меток, нанесенных на объект сканирования и/или на окружающие предметы.

Приборы выпускаются в следующих модификациях: ScanLine EasyScan Omni, ScanLine EasyScan Omni Lite, ScanLine EasyScan Rigil Pro, ScanLine EasyScan Rigil, ScanLine EasyScan UE ProNova, ScanLine EasyScan UE ProNova+, ScanLine EasyScan Einstar 2, ScanLine EasyScan Einstar Rockit отличающихся некоторыми метрологическими и техническими характеристиками.

Общий вид приборов приведен на рисунке 1.

б)

в)

г)

д)

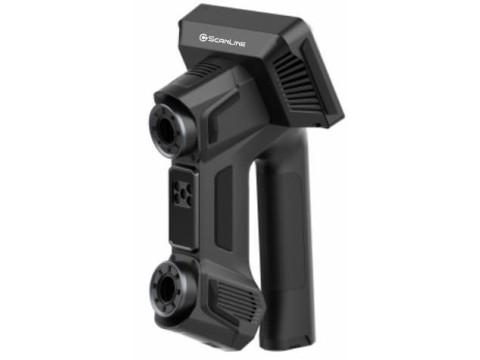

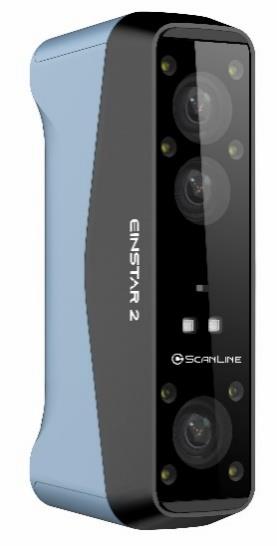

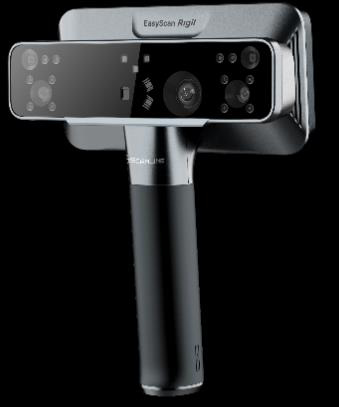

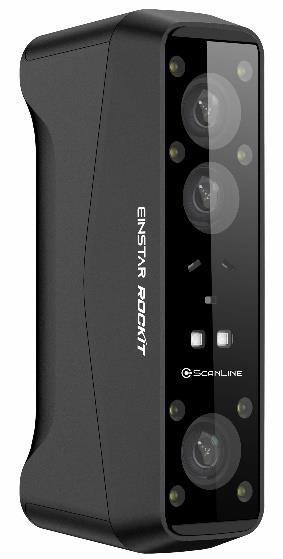

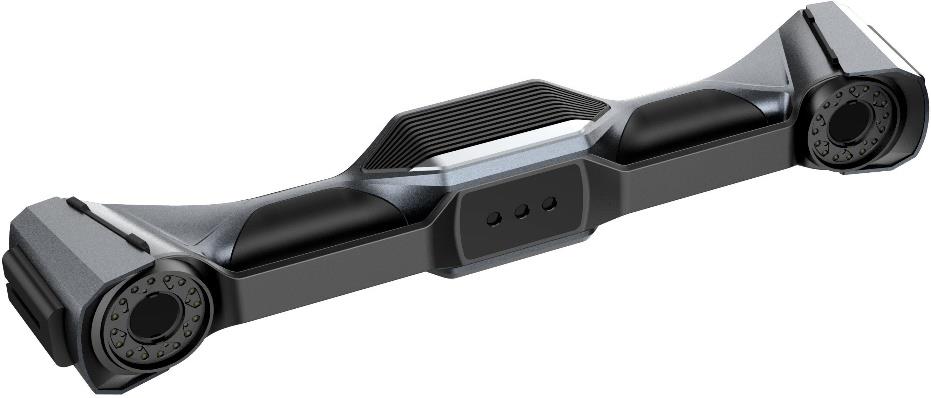

Рисунок 1 - Общий вид приборов оптических координатно-измерительных бесконтактных ScanLine EasyScan модификаций: а) ScanLine EasyScan Omni, ScanLine EasyScan Omni Lite; б) ScanLine EasyScan Rigil, ScanLine EasyScan Rigil Pro; в) ScanLine EasyScan UE ProNova, ScanLine EasyScan UE ProNova+; г) ScanLine EasyScan Einstar 2;

д) ScanLine EasyScan Einstar Rockit

а)

Место нанесения маркировочной наклейки с заводским номером средства

в)

д)

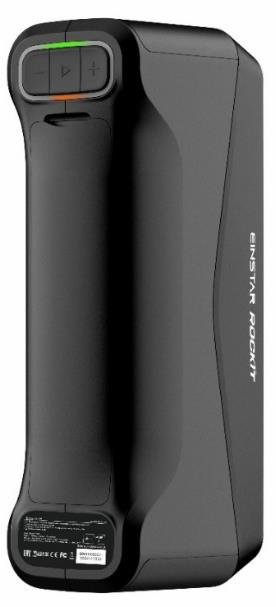

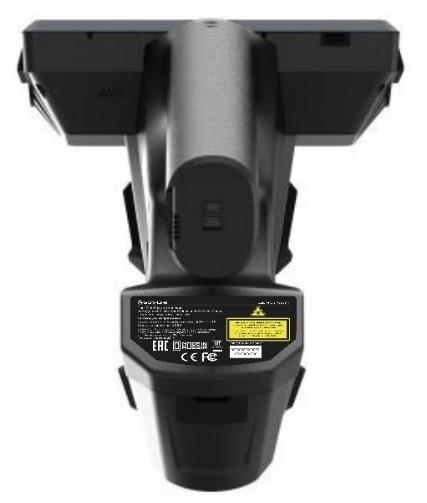

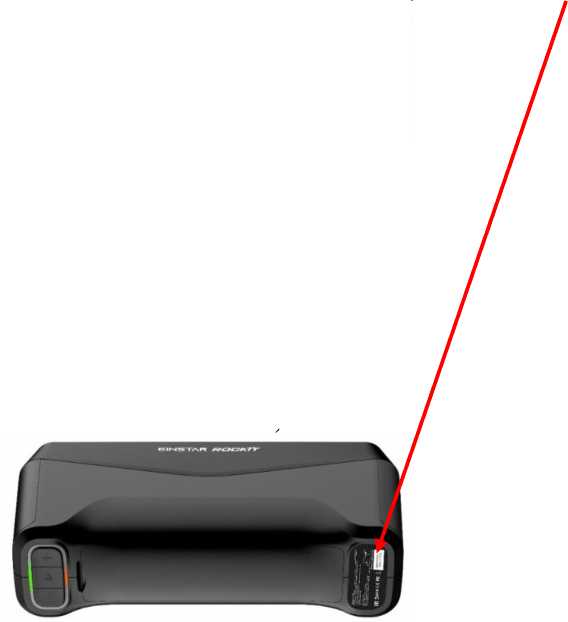

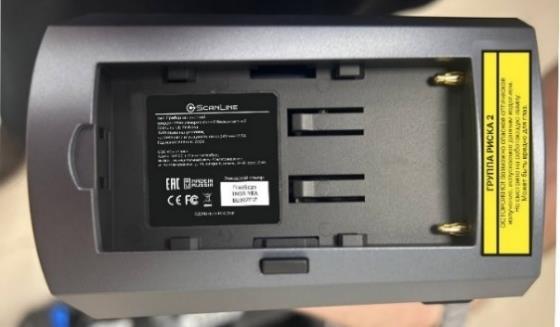

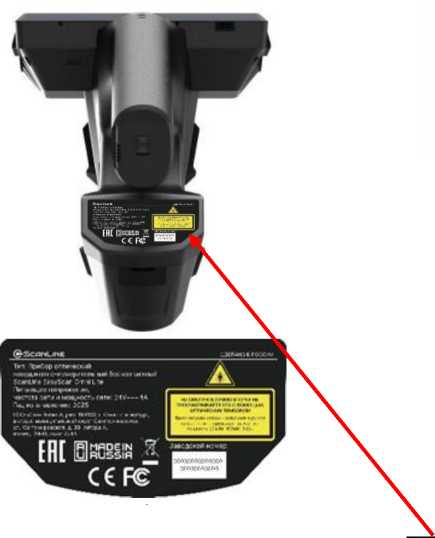

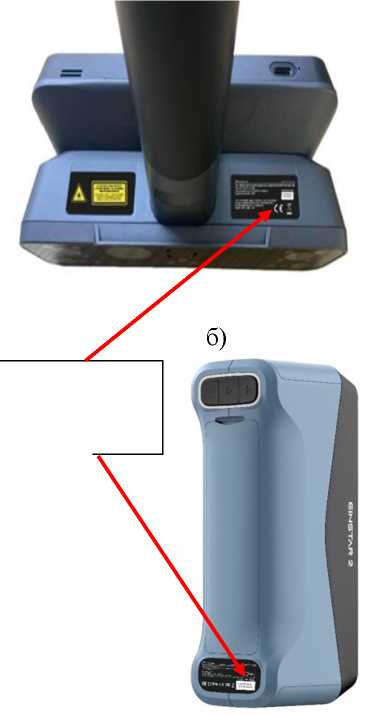

Рисунок 2 - Место расположения маркировочных наклеек с указанием заводского номера приборов оптических координатно-измерительных бесконтактных ScanLine EasyScan модификаций: а) ScanLine EasyScan Omni, ScanLine EasyScan Omni Lite; б) ScanLine EasyScan Rigil, ScanLine EasyScan Rigil Pro в) ScanLine EasyScan UE ProNova, ScanLine EasyScan UE ProNova+, г) ScanLine EasyScan Einstar 2; д) ScanLine EasyScan Einstar Rockit

б)

г)

Модификации ScanLine EasyScan Omni, ScanLine EasyScan Omni Lite, ScanLine EasyScan Rigil Pro, ScanLine EasyScan Rigil, ScanLine EasyScan Einstar 2 дополнительно имеют режим измерений в инфракрасном диапазоне (режим измерений IR Mode).

Модификации ScanLine EasyScan Omni, ScanLine EasyScan Omni Lite, EasyScan UE ProNova, EasyScan UE ProNova+ дополнительно имеют режим измерений с фотограмметрией. При помощи встроенной фотограмметрии, выполняется серия фотоснимков объекта. На основе полученных снимков производится построение базовой модели позиционирования, которая содержит в себе информацию о пространственном положении меток. После обработки с помощью программного обеспечения данные загружаются в проект проведения измерений, где используются в качестве основной системы позиционирования. Данные режимы применяются для увеличения диапазона и повышения точности измерений.

Заводской номер в виде буквенно-числового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится на маркировочную наклейку, расположенную на задней или нижней части корпуса.

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование приборов не производится. В процессе эксплуатации, приборы не предусматривают внешних механических регулировок.

Программное обеспечение

Приборы работают под управлением метрологически значимого программного обеспечения (далее - ПО) FreeScan, FreeScanTrak, EXScan, TrakerScan, EasyScan, установленного на персональный компьютер (в том числе встроенный), предназначенного для обеспечения взаимодействия узлов приборов, выполнения съемки, сохранения и экспорта измеренных величин, а также обработки результатов измерений.

ПО EXModel, EXModel Pro, Shining 3D Inspect, устанавливаемое на персональный компьютер, предназначено для работы с облаком точек, полученном при сканировании и создании цифровой модели, проведении проектных и расчётных работ на её основе, данное ПО не является метрологически значимыми.

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Таблица 4 - Характеристики лазерного излучателя

Таблица 5 - Показатели надежности

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Таблица 6 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделах «Сканирование», «Постобработка» документов «Приборы оптические координатно-измерительные бесконтактные ScanLine EasyScan Omni, ScanLine EasyScan Omni Lite. Руководство по эксплуатации», «Приборы оптические координатно-измерительные бесконтактные ScanLine EasyScan Rigil, ScanLine EasyScan Rigil Pro. Руководство по эксплуатации», «Приборы оптические координатно-измерительные бесконтактные ScanLine EasyScan UE ProNova, ScanLine EasyScan UE ProNova+. Руководство по эксплуатации», «Приборы оптические координатно-измерительные бесконтактные ScanLine EasyScan Einstar 2, ScanLine EasyScan Einstar Rockit. Руководство по эксплуатации».

Нормативные документы

Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»

ТУ 26.20.16-005-63047528-2025. Приборы оптические координатно-измерительные бесконтактные ScanLine EasyScan. Технические условия
