Каналы измерительные (электрическая часть) единичного экземпляра системы управления – системы аварийной защиты (СУ-САЗ)
| Номер в ГРСИ РФ: | 99352-26 |
|---|---|
| Производитель / заявитель: | ФКП "НИЦ РКП", г.Пересвет |
Каналы измерительные (электрическая часть) единичного экземпляра системы управления - системы аварийной защиты (СУ-САЗ) (далее - КИ СУ-САЗ) предназначены для измерений силы и напряжения постоянного тока, электрического сопротивления, относительного сопротивления и частоты переменного тока, а также для сбора, преобразования, регистрации, обработки и визуального отображения информации о параметрах изделий стенда В2 КСВИ-106 ФКП «НИЦ РКП».
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99352-26 | ||||||
| Наименование | Каналы измерительные (электрическая часть) единичного экземпляра системы управления – системы аварийной защиты (СУ-САЗ) | ||||||
| Приказы |
№1774 от
02.09.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 95513965-b4a3-7f8c-d5c9-5a06883b7927 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ФКП «НИЦ РКП», РОССИЯ, 141320, Московская обл., г.о. Сергиево-Посадский, г. Пересвет, ул. Бабушкина, д. 9
Поверка
| Методика поверки / информация о поверке |
РТ-МП-987-201/2-2026 ГСИ. Каналы измерительные (электрическая часть) единичного экземпляра системы управления – системы аварийной защиты (СУ-САЗ). Методика поверки
(с 02.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 09.09.2026 |
Поверители
Скачать
|
99352-26: Описание типа
2026-99352-26.pdf
|
Скачать | 272.9 КБ | |
|
99352-26: Методика поверки
РТ-МП-987-201/2-2026
2026-mp99352-26.pdf
|
Скачать | 2.6 MБ |
Описание типа
Назначение
Каналы измерительные (электрическая часть) единичного экземпляра системы управления - системы аварийной защиты (СУ-САЗ) (далее - КИ СУ-САЗ) предназначены для измерений силы и напряжения постоянного тока, электрического сопротивления, относительного сопротивления и частоты переменного тока, а также для сбора, преобразования, регистрации, обработки и визуального отображения информации о параметрах изделий стенда В2 КСВИ-106 ФКП «НИЦ РКП».
Описание
Принцип действия КИ СУ-САЗ основан на преобразовании измеряемых физических величин в электрические сигналы, с последующим сбором, регистрацией и визуальном отображении информации на автоматизированном рабочем месте (далее - АРМ).
Единичное исполнение, заводской № 128/2017.
Конструктивно КИ СУ-САЗ смонтированы в стойках системы управления изделием и системы управления наддувами, где расположены следующие компоненты:
- аналого-частотные преобразователи АЧП2-06.Ех, АЧП3-04.Ех, АЧП3-22.Ех, АЧП4-01.Ех, АЧП5-03.Ех, АЧП6-08.Ех;
- модули преобразования сигналов датчиков оборотов ПО1-М.Ех, ПО1.Ех;
- связные модули СМ;
- модули связи с контроллером SW-МСКЧ;
- модули распределения сигналов МРС1;
- контроллеры управления и регистрации СИКОН-М3, с выходов которых по линиям связи информация в формате сетевого интерфейса Ethernet поступает в локальную вычислительную сеть (ЛВС).
На автоматизированном рабочем месте (АРМ) с помощью соответствующего программного обеспечения полученные данные обрабатываются, записываются на жесткий диск и одновременно выводятся на экраны мониторов.
Общий вид электротехнических шкафов СУ-САЗ представлен на рисунке 1. Место нанесения обозначения изделия, заводского номера и знака утверждения типа представлено на рисунке 2. Общий вид маркировочной таблички представлен на рисунке 3.

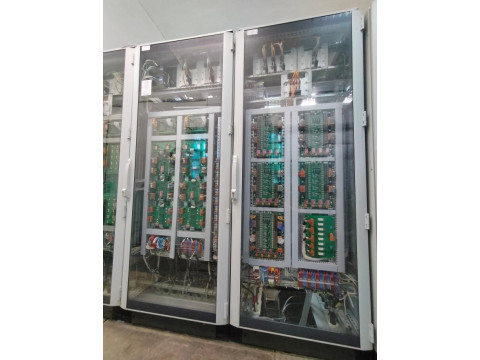

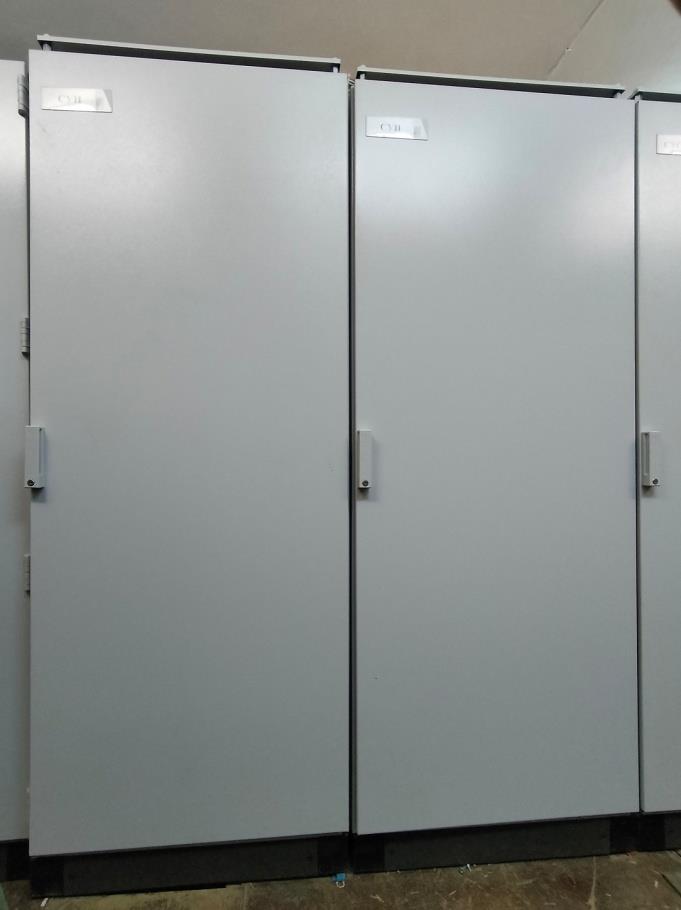

Рисунок 1 - Общий вид электротехнических шкафов СУ-САЗ

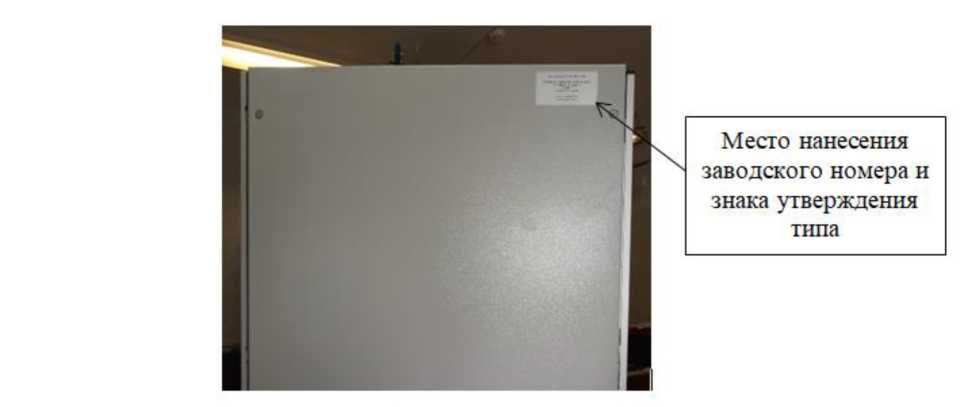

Рисунок 2 - Место нанесения обозначения изделия, заводского номера и знака утверждения типа

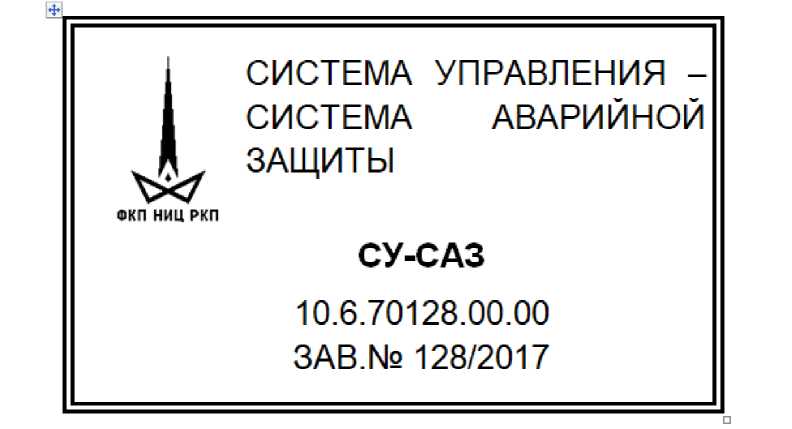

Рисунок 3 - Общий вид маркировочной таблички
Наименование и обозначение изделия, заводской номер СИ и год выпуска наносятся методом печати на табличку, наклеиваемую в верхней части левой боковой панели стойки на несъемный элемент конструкции корпуса, на место, доступное для обзора в процессе эксплуатации оборудования.
Материал таблички и метод нанесения обеспечивают четкое изображение знака, а также стойкость изображения к внешним воздействующим факторам в течение установленного срока службы.
Пломбирование КИ СУ-САЗ не предусмотрено.
Нанесение знака поверки на КИ СУ-САЗ не предусмотрено.
Программное обеспечение
Программно-математический комплекс КИ СУ-САЗ предназначен для реализации всех функций и состоит из следующих компонентов:
- программа подготовки исходных данных;
- программа пульта оператора КИ СУ-САЗ;
- программа экспресс-обработки результатов регистрации;
- динамически загружаемая библиотека функций для преобразования информации «BaseCalcFunc.dll».
Программа подготовки исходных данных предназначена для создания и сопровождения базы исходных данных элементов автоматики.
Программа пульта оператора КИ СУ-САЗ предназначена для визуального представления информации, полученной от датчиков и исполнительных элементов КИ СУ-САЗ в режиме реального времени, необходимой оператору.
Программа экспресс-обработки результатов испытаний обеспечивает обработку и представление зарегистрированной информации.
Динамически загружаемая библиотека «BaseCalcFunc.dll» предназначена для преобразования информации КИ СУ-САЗ.
К метрологически значимой части программного обеспечения (ПО) относится динамически загружаемая библиотека «BaseCalcFunc.dll». Остальные компоненты ПО относятся к метрологически не значимой части ПО.
Метрологические характеристики КИ СУ-САЗ нормированы с учетом метрологически значимой части ПО.
Для защиты ПО компонентов КИ СУ-САЗ предусмотрено закрытие дверей приборных стоек на ключ, контроль состояния дверей. В приборных стойках реализован контроль соответствия ВПО измерительных компонентов. Для доступа к АРМ организована аутентификация пользователей и разграничение прав доступа. КИ СУ-САЗ эксплуатируются на территории ФКП «НИЦ РКП», доступ на территорию объекта ограничен.
Уровень защиты ПО КИ СУ-САЗ от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимой части ПО КИ СУ-САЗ приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
10.6.70128-01 |
|
Номер версии (идентификационный номер) ПО, не ниже |
Версия 1 |
|
Цифровой идентификатор ПО |
9DB1FB68 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 (IEEE 1059-1993) |
Технические характеристики
Метрологические и технические характеристики представлены в таблицах 2 - 3.
Таблица 2 - Метрологические характеристики
|
Измеряемый параметр |
Диапазон измерений |
Состав ИК |
Количество ИК |
Пределы допускаемых погрешностей ИК в рабочих условиях эксплуатации 1) |
|
Сила постоянного тока |
от 4 до 20 мА |
АЧП4-01.Ех ^ МРС1 ^ SW-МСКЧ ^ СИКОН-М3 ^ АРМ |
6 |
Уди = ±0,30 % |
|
Напряжение постоянного тока |
от -10 до +70 мВ |
АЧП3-22.Ех ^ МРС1 ^ SW-МСКЧ ^ СИКОН-М3 ^ АРМ |
14 |
Уди = ±0,30 % |
|
от 0 до +10 В |
АЧП6-08.Ех ^ МРС1 ^ SW-МСКЧ ^ СИКОН-М3 ^ АРМ |
4 | ||
|
Электрическое сопротивление |
от 1 до 150 Ом |
АЧП5-03.Ех ^ МРС1 ^ SW-МСКЧ ^ СИКОН-М3 ^ АРМ |
8 |
Уди = ±0,30 % |
|
АЧП3-04.Ех ^ МРС1 ^ SW-МСКЧ ^ СИКОН-М3 ^ АРМ |
1 |
Уди = ±0,30 % |
Продолжение таблицы 2
|
Измеряемый параметр |
Диапазон измерений |
Состав ИК |
Количество ИК |
Пределы допускаемых погрешностей ИК в рабочих условиях эксплуатации 1) |
|
Относительное сопротивление 2) |
от 5 до 100 % |
АЧП2-06.Ех ^ МРС1 ^ SW-МСКЧ ^ СИКОН-М3 ^ АРМ |
23 |
Д = ±0,30 % |
|
Частота переменного тока |
от 50 до 12000 Гц |
ПО1-М.Ех ^ СМ ^ СИКОН-М3 ^ АРМ |
12 |
6 = ±0,10 % |
|
ПО1.Ех ^ СМ ^ СИКОН-М3 ^ АРМ |
6 | |||
|
Примечания: 1) Используемые обозначения: Уди — пределы допускаемой погрешности, приведенной к диапазону измерений; Д - пределы допускаемой абсолютной погрешности; 6 - пределы допускаемой относительной погрешности. 2) Отношение выходного сопротивления потенциометрического датчика к его полному сопротивлению. | ||||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: Напряжение переменного тока с частотой от 49,6 до 51,4 Гц, В |
от 207 до 253 В |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха (без конденсации), % - атмосферное давление, кПа |
от +5 до +35 до 80 от 84,0 до 107,0 |
аблица 4 - Показатели надежности
|
Средняя наработка до отказа, ч |
2000 |
|
Срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на верхнюю часть левой боковой панели стойки на несъемный элемент конструкции корпуса.
Комплектность
аблица 5 - Комплектность СУ-САЗ
|
Наименование |
Обозначение |
Значение |
|
Каналы измерительные (электрическая часть) единичного экземпляра системы управления - системы аварийной защиты (СУ-САЗ) |
_ |
1 шт. |
|
Руководство по эксплуатации |
10.6.70128.00.00 РЭ |
1 экз. |
|
Формуляр |
10.6.70128.00.00 ФО |
1 экз. |
Сведения о методах измерений
приведены в руководстве по эксплуатации 10.6.70128.00.00 РЭ «Система управления - система аварийной защиты СУ-САЗ. Руководство по эксплуатации» глава 2 «Использование по назначению».
Нормативные документы
ГОСТ Р 8.596-2002 ГСИ Метрологическое обеспечение измерительных систем. Основные положения
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
