Калибраторы-измерители унифицированных сигналов AAL-508
| Номер в ГРСИ РФ: | 99386-26 |
|---|---|
| Производитель / заявитель: | ООО "АЛМАЗ АВТОМАТИКА", г. Санкт-Петербург |
Калибраторы-измерители унифицированных сигналов AAL-508 (далее по тексту -калибраторы) предназначены для измерения избыточного давления, воспроизведения и измерения постоянного электрического напряжения, силы постоянного электрического тока, электрического сопротивления в цепях постоянного тока, частоты и количества импульсов, сигналов термопреобразователей сопротивления (далее
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99386-26 | ||||||
| Действует | по 10.09.2031 | ||||||
| Наименование | Калибраторы-измерители унифицированных сигналов | ||||||
| Модель | AAL-508 | ||||||
| Модификации |
AAL-508А AAL-508В |
||||||
| Приказы |
№1829 от
10.09.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | c8c2b8b6-12f8-8751-6b2e-e2aa0e26ca54 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «АЛМАЗ АВТОМАТИКА», РОССИЯ, 194044, г. Санкт-Петербург, вн. тер. г. муниципальный округ Сампсониевское, пер. Зеленков, д. 7А, литера З, помещ. 5Н
Поверка
| Методика поверки / информация о поверке |
МП 432-221-2026 ГСИ. Калибраторы-измерители унифицированных сигналов AAL-508. Методика поверки
(с 10.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99386-26: Описание типа
2026-99386-26.pdf
Файл устарел
|
Скачать | 236.6 КБ | |
|
99386-26: Методика поверки
МП 432-221-2026
2026-mp99386-26.pdf
Файл устарел
|
Скачать | 6.5 MБ | |
|
99386-26: Описание типа
2026-99386-26-1.pdf
|
Скачать | 236.6 КБ | |
|
99386-26: Методика поверки
МП 432-221-2026
2026-mp99386-26-1.pdf
|
Скачать | 6.5 MБ |
Описание типа
Назначение
Калибраторы-измерители унифицированных сигналов AAL-508 (далее по тексту -калибраторы) предназначены для измерения избыточного давления, воспроизведения и измерения постоянного электрического напряжения, силы постоянного электрического тока, электрического сопротивления в цепях постоянного тока, частоты и количества импульсов, сигналов термопреобразователей сопротивления (далее по тексту - термосопротивлений) по ГОСТ 6651-2009 и термоэлектрических преобразователей (далее по тексту - термопар) по ГОСТ Р 8.585-2001, а также для выполнения калибровки и поверки средств измерений электрических величин и избыточного давления.
Калибраторы могут применяться в качестве средств измерений и в качестве рабочих эталонов:
- 3-го разряда в соответствии с государственной поверочной схемой для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 28.07.2023 № 1520;
- 1-го и 2-го разрядов в соответствии с государственной поверочной схемой для средств измерений силы постоянного электрического тока в диапазоне от Р10-16 до 100 А, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 01.10.2018 № 2091;
- 4-го разряда в соответствии с государственной поверочной схемой для средств измерений электрического сопротивления постоянному и переменному току, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 30.12.2019 № 3456.
- 2-го и 3-го разрядов в соответствии с государственной поверочной схеме для средств измерений избыточного давления до 4000 МПа, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 14.04.2026 № 731.
Описание

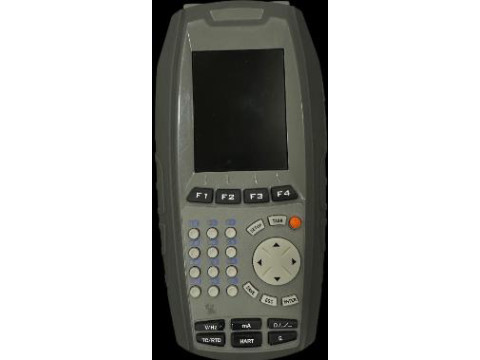

К настоящему типу средств измерений относятся калибраторы следующих модификаций: AAL-508A и AAL-508B, которые отличаются друг от друга конструктивным исполнением. Модификация AAL-508A - переносное (портативное) исполнение,
AAL-508B - стационарное (лабораторное) исполнение. Для измерений избыточного давления калибраторы дополнительно комплектуются внешними преобразователями давления, модель AAL-960 (далее по тексту - преобразователи).
Принцип действия калибраторов в режиме воспроизведения основан на цифроаналоговом преобразовании цифровых сигналов в аналоговые сигналы и передачу их на соответствующий выход калибратора. Принцип действия калибраторов в режиме измерения основан на аналого-цифровом преобразовании (АЦП) параметров измеряемых электрических сигналов и отображении их на дисплее.
Принцип действия калибраторов в режиме измерений давления основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного
элемента преобразователя. Электрический сигнал, изменяющийся в преобразователе под воздействием входного давления, преобразуется в цифровой сигнал и отображается в выбранных единицах давления на дисплее калибратора.
В калибраторе предусмотрена вспомогательная функция компенсации температуры холодного спая термопар: автоматическая внутренняя и внешняя фиксированная.
Калибратор поддерживает три схемы подключения термосопротивлений: двухпроводную, трёхпроводную и четырёхпроводную.
Конструктивно калибраторы представляют собой малогабаритные приборы в пластиковом корпусе, имеющие жидкокристаллический дисплей.
На передней панели калибраторов расположены дисплей и кнопки управления.
У калибраторов модификации AAL-508A входные и выходные разъёмы расположены на верхней боковой панели. Разъём RS232 и разъём для подключения внешнего преобразователя давления расположены на правой боковой поверхности корпуса. На левой боковой поверхности расположен разъём для подключения зарядного устройства.

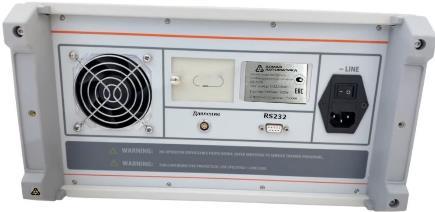

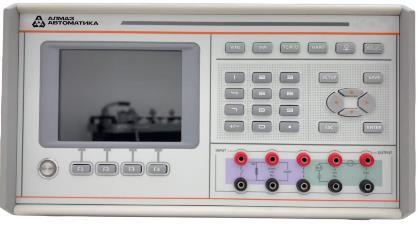

У калибраторов модификации AAL-5O8B входные и выходные разъёмы расположены на передней панели. Разъём RS232, разъём для подключения внешнего преобразователя давления и разъём для подключения шнура питания расположены на задней панели корпуса.
Заводские номера калибраторов в цифровом формате, обеспечивающие идентификацию, указаны на маркировочных этикетках типографским методом, которые располагаются на задней поверхности корпуса. На маркировочных этикетках указываются знак утверждения типа, обозначение и товарный знак завода-изготовителя, заводской номер калибратора, год выпуска, страна изготовления и единый знак обращения продукции на рынке ЕАЭС. Нанесение знака поверки на корпус калибраторов не предусмотрено.
На маркировочной этикетке преобразователя указывается модель преобразователя, диапазон измерений давления, нормируемое значение погрешности, серийный номер преобразователя, год выпуска преобразователя.
В целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, на задней поверхности корпуса на винт крепления ставится этикетированная пломба завода-изготовителя.
Общий вид калибраторов и преобразователя с указанием мест нанесения знака утверждения типа, заводского/серийного номера и этикетированной пломбы завода-изготовителя представлен на рисунках 1-3.

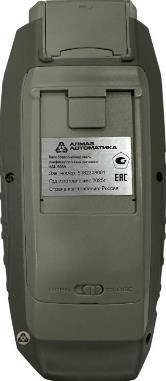

Место для нанесения этикетированной пломбы
Место нанесения заводского номера
Место нанесения знака утверждения типа

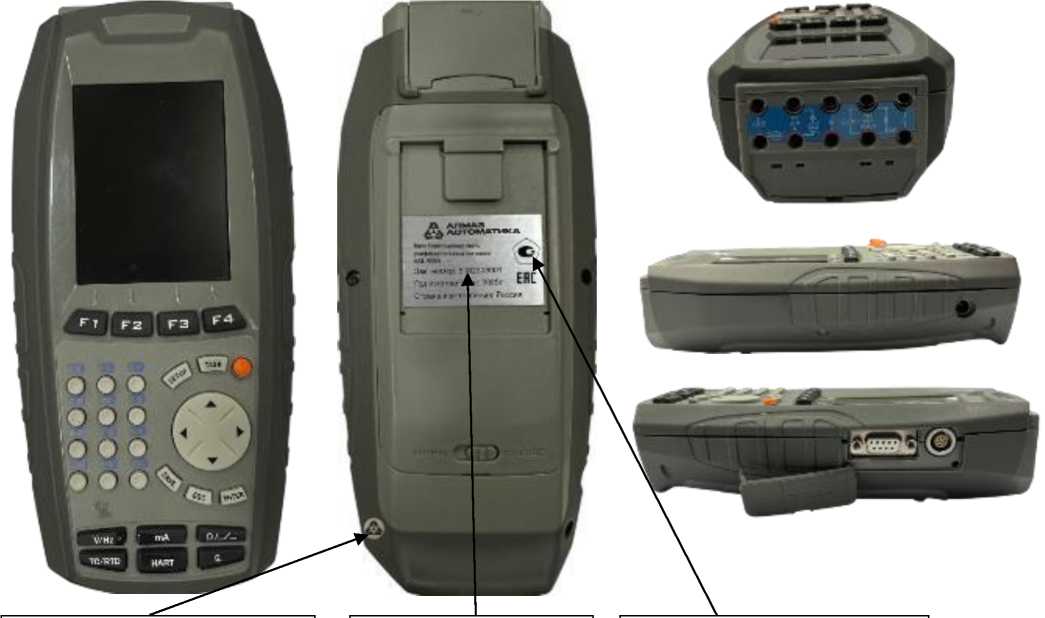

Рисунок 1 - Общий вид калибраторов модификации AAL-508A с указанием мест нанесения знака утверждения типа, заводского номера и этикетированной пломбы завода-изготовителя

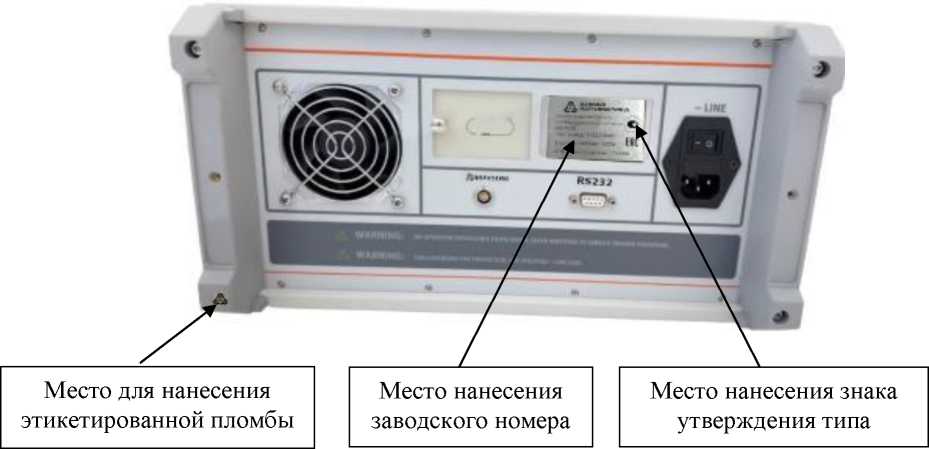

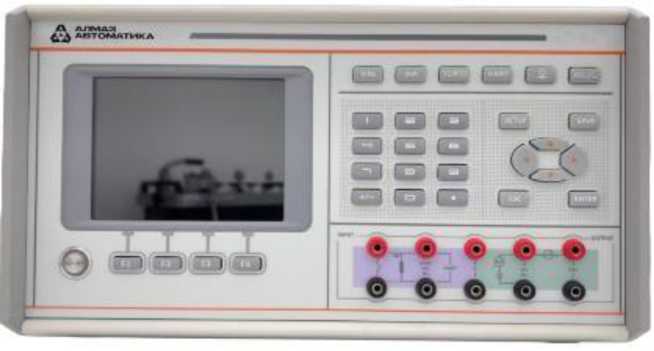

Рисунок 2 - Общий вид калибраторов модификации AAL-508B с указанием мест нанесения знака утверждения типа, заводского номера и этикетированной пломбы завода-изготовителя

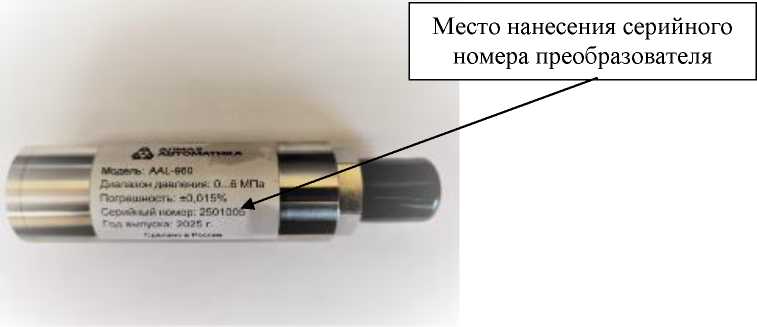

Рисунок 3 - Внешний вид преобразователя с указанием места нанесения серийного номера
Программное обеспечение
Программное обеспечение калибраторов «AAL-508» (далее по тексту - ПО) является встроенным. В состав ПО входит одна функциональная плата, на которой реализованы все измерительные и генерирующие функции. Плата оснащена собственным встроенным программным обеспечением, которое реализует функции, необходимые для проведения поверки, настройки, градуировки, калибровки, юстировки и других работ по определению метрологических и технических характеристик средств измерений температуры, давления, тока, напряжения, сопротивления, частоты, а также приборов с HART-протоколом.
Таблица 1 - Идентификационные данный программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
AAL_508 |
|
Номер версии (идентификационный номер) ПО |
не ниже v 3.6 |
|
Цифровой идентификатор ПО |
отсутствует |
В соответствии с Р 50.2.077-2014 уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «средний».
Технические характеристики
Метрологические и технические характеристики калибраторов представлены в таблицах 2-10.
Таблица 2 - Метрологические характеристики при измерении электрических сигналов
|
Измеряемая величина |
Диапазон |
Разрешение |
Пределы допускаемой абсолютной погрешности |
|
Сила постоянного электрического тока |
от -30 до 30 мА |
0,0001 мА |
± (0,01 % |I|2) + 0,005 % 1к3)) мА |
|
Постоянное электрическое напряжение |
от -30 до 30 В |
0,0001 В |
± (0,01 % |U|2) + 0,005 % U3)) В |
|
от -75 до 75 мВ |
0,0001 мВ |
± (0,01 % |U|2) + 0,005 % U3)) мВ | |
|
Электрическое сопротивление в цепях постоянного тока |
от 0 до 400 Ом |
0,001 Ом |
± (0,02 % R2) + 0,005 % Rr3)) Ом |
|
от 0 до 4000 Ом |
0,001 Ом (от 0 до 999,999 Ом) 0,01 Ом (от 1000 до 4000 Ом) |
± (0,02 % R2) + 0,005 % Rr3)) Ом | |
|
Частота 1) |
от 1 до 50000 Гц |
1 Гц |
± (0,005 % F2) + 0,002 % FK3)) Гц |
1) Частота синусоидального напряжения амплитудой от 3 до 12 В.
2) Измеряемая величина.
3) Верхний предел измерений.
Таблица 3 - Метрологические характеристики при воспроизведении электрических сигналов
|
Воспроизводимая величина |
Диапазон |
Разрешен ие |
Пределы допускаемой абсолютной погрешности |
|
1 |
2 |
3 |
4 |
|
Сила постоянного электрического тока |
от 0 до 22 мА |
0,0001 мА |
± (0,02 % I2) + 0,005 % 1к3)) мА |
|
Постоянное электрическое напряжение |
от 0 до 12 В |
0,0001 В |
± (0,02 % U2) + 0,005 % ик3)) В |
|
от -10 до 100 мВ |
0,001 мВ |
± (0,02 % |U|2) + 0,005 % ик3)) мВ | |
|
Электрическое сопротивление в цепях постоянного тока |
от 0 до 999,999 Ом |
0,001 Ом |
± (0,02 % R2) + 0,005 % Rr3)) Ом |
|
от 1000 до 4000 Ом |
0,01 Ом |
± (0,03 % R2) + 0,005 % Rr3)) Ом | |
|
Частота1) |
от 0,1 до 50000 Гц |
0,1 Гц |
± (0,005 % F2) + 0,002 % Fr3)) Гц |
1) Частота синусоидального напряжения амплитудой от 3 до 12 В.
2) Измеряемая величина.
3) Верхний предел измерений.
Таблица 4 - Метрологические характеристики при измерении сигналов термопар
|
Тип |
Диапазон, °С |
Пределы допускаемой абсолютной погрешности, °С |
|
К |
от -200 до +1370 |
±0,12 |
|
Е |
от -200 до -100 |
±0,10 |
|
от -100 до +1000 |
±0,06 | |
|
J |
от -210 до +1200 |
±0,20 |
|
T |
от -200 до -100 |
±0,10 |
|
от -100 до +400 |
±0,08 | |
|
N |
от -200 до +1300 |
±0,12 |
|
R |
от -50 до +1768 |
±0,55 |
|
S |
от -50 до +1768 |
±0,40 |
|
B |
от 250 до +1820 |
±0,50 |
|
П р и м е ч а н и е - Значения допускаемых погрешностей указаны без учёта влияния температуры ТЭДС, вызванной подключением к свободным концам термопары. | ||
Таблица 5 - Метрологические характеристики при воспроизведении сигналов термопар
|
Тип |
Диапазон, °С |
Пределы допускаемой абсолютной погрешности, °С |
|
К |
от -200 до +1370 |
±0,25 |
|
Е |
от -150 до +1000 |
±0,12 |
|
J |
от -50 до +1200 |
±0,08 |
|
T |
от 0 до +400 |
±0,08 |
|
N |
от -130 до +1050 |
±0,12 |
|
R |
от -50 до +1760 |
±0,55 |
|
S |
от -50 до +1760 |
±0,40 |
|
B |
от 250 до +1820 |
±0,50 |
|
П р и м е ч а н и е - Значения допускаемых погрешностей указаны без учёта влияния температуры ТЭДС, вызванной подключением к свободным концам термопары. | ||
Таблица 6 - Метрологические характеристики при измерении сигналов термосопротивлений
|
Тип |
Диапазон, °С |
Пределы допускаемой абсолютной погрешности, °С |
|
Pt100 |
от -200 до +850 |
± (0,0005 • |t| + 0,1) |
|
Pt500 |
от -200 до +850 |
± (0,00035 • |t| + 0,1) |
|
Pt1000 |
от -200 до +850 |
± (0,00035 • |t| + 0,1) |
|
П р и м е ч а н и е - Значения допускаемых погрешностей указаны для четырёхпроводной схемы подключения. | ||
Таблица 7 - Метрологические характеристики при воспроизведении сигналов
термосопротивлений________________________________________________________________
|
Тип |
Диапазон, °С |
Пределы допускаемой абсолютной погрешности, °С |
|
Pt100, Pt500, Pt1000 |
от -200 до -100 |
± 0,1 |
|
Pt100 |
от -100 до +850 |
± (0,035 + 7 • 10-6 • |t|) |
|
Pt500 |
от -100 до +850 |
± (0,035 + 5 • 10-5 • |t|) |
|
Pt1000 |
от -100 до +850 |
± (0,025 + 5 • 10-5 • |t|) |
|
П р и м е ч а н и е - Значения допускаемых погрешностей указаны для четырёхпроводной схемы подключения. | ||
Таблица 8 - Метрологические характеристики при измерении давления (при наличии преобразователя)
|
Вид давления |
Диапазон измерений, МПа |
Пределы допускаемой погрешности, приведенной к ВПИ, %1) |
|
Избыточное давление |
от 0 до 0,0025 |
±0,05 |
|
от 0 до 0,005 |
±0,015; ±0,05 | |
|
от 0 до 0,010 |
±0,015; ±0,05 | |
|
от 0 до 0,016 |
±0,015; ±0,05 | |
|
от 0 до 0,025 |
±0,015; ±0,05 | |
|
от 0 до 0,04 |
±0,015; ±0,05 | |
|
от 0 до 0,06 |
±0,015; ±0,05 | |
|
от 0 до 0,10 |
±0,015; ±0,05 | |
|
от 0 до 0,16 |
±0,015; ±0,05 | |
|
от 0 до 0,25 |
±0,015; ±0,05 | |
|
от 0 до 0,4 |
±0,015; ±0,05 | |
|
от 0 до 0,6 |
±0,015; ±0,05 | |
|
от 0 до 1,0 |
±0,015; ±0,05 | |
|
от 0 до 1,6 |
±0,015; ±0,05 | |
|
от 0 до 2,5 |
±0,015; ±0,05 | |
|
от 0 до 4,0 |
±0,015; ±0,05 | |
|
от 0 до 6,0 |
±0,015; ±0,05 |
1) Нормированное значение указано в паспорте и на маркировочной табличке
преобразователя.
П р и м е ч а н и е - ВПИ - верхний предел измерений.
Таблица 9 - Технические характеристики
|
Наименование характеристики |
Значение | |
|
AAL-508A |
AAL-508B | |
|
1 |
2 |
3 |
|
Габаритные размеры, мм, не более: - высота - ширина - длина |
55 101 210 |
240 375 415 |
|
Масса, кг, не более |
0,8 |
7,6 |
|
Параметры электрического питания: - встроенное (аккумулятор Li-ion) - внешнее (сетевой адаптер) - внешнее (сетевое питание) |
7,4 В, 4000 мА^ч AC220V/DC9V (4A) - |
- (220 ± 22) В, (50 ± 1) Гц |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при 35 °С, % - атмосферное давление, кПа |
от -10 до +50 95 от 84 до 106,7 | |
|
Воспроизведение/измерение количества импульсов амплитудой от 3 до 12 В, имп. |
от 0 до 999999 |
от 0 до 999999 |
Таблица 10 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Продолжительность непрерывной работы, ч, не более |
9 |
|
Средняя наработка до отказа, ч, не менее |
20000 |
|
Средний срок службы, лет, не менее |
8 |
Знак утверждения типа
наносится на маркировочную этикетку типографским способом, которая располагается на задней поверхности корпуса калибраторов.
Комплектность
Таблица 11 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. | |
|
AAL-508A |
AAL-508B | ||
|
Калибратор |
- |
1 |
1 |
|
Сетевой адаптер питания |
- |
1 |
- |
|
Аккумулятор встроенный Li-ion |
- |
1 |
- |
|
Сетевой кабель |
- |
- |
1 |
|
Комплект измерительных кабелей (3 красных, 3 чёрных) |
- |
1 |
1 |
|
Кейс |
11) |
11) | |
|
Преобразователь давления эталонный модель AAL-960 |
- |
11) |
11) |
|
Модульная платформа |
- |
11) |
11) |
|
Соединительная линия преобразователя давления |
- |
11) |
11) |
|
Руководство по эксплуатации |
AAL508-5.518.4 РЭ |
1 |
1 |
|
Паспорт |
- |
1 |
1 |
|
1) Поставляется по отдельному заказу. | |||
Сведения о методах измерений
приведены в разделе 9 «Методы работы» документа AAL508-5.518.4 РЭ «Калибратор-измеритель унифицированных сигналов AAL-508A, AAL-508B. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии (Росстандарта) от 28.07.2023 № 1520;
Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А, утвержденная приказом Федерального агентства по техническому регулированию и метрологии (Росстандарта) от 01.10.2018 № 2091;
Государственная поверочная схема для средств измерений электрического сопротивления постоянному и переменному току, утвержденная приказом Федерального агентства по техническому регулированию и метрологии (Росстандарта) от 30.12.2019 № 3456;
Государственная поверочная схема для средств измерений времени и частоты, утвержденная приказом Федерального агентства по техническому регулированию и метрологии (Росстандарта) от 26.09.2022 № 2360;
Государственный первичный эталон единицы давления - паскаля и Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденные приказом Федерального агентства по техническому регулированию и метрологии (Росстандарта) от 14.04.2026 № 731;
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
ТУ 26.51.66-004-58274481-2024 «Калибратор-измеритель унифицированных сигналов AAL-508. Технические условия».
