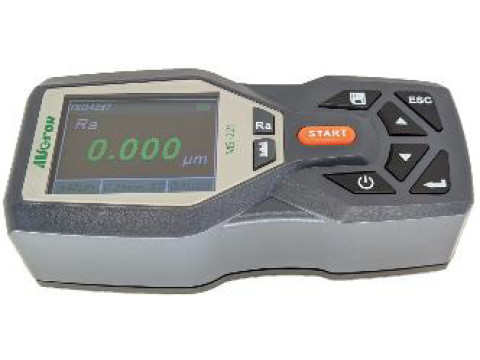

Профилометры портативные MS
| Номер в ГРСИ РФ: | 99449-26 |
|---|---|
| Категория: | Профилометры |
| Производитель / заявитель: | ООО «Микрон», г. Москва |
Профилометры портативные MS (далее по тексту - профилометры) предназначены для измерений параметров шероховатости поверхностей изделий, сечение которых в плоскости измерения представляет прямую линию, а также в пазах и углублениях механизмов.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99449-26 | ||||||||||||
| Действует | по 23.09.2031 | ||||||||||||
| Наименование | Профилометры портативные | ||||||||||||
| Модель | MS | ||||||||||||
| Модификации |
MS-221 MS-221P MS-310 Исполнение 1 Исполнение 2 На испытания представлены: MS-221 исполнение 2 MS-221P исполнение 1 MS-310 исполнения 1 |
||||||||||||
| Приказы |
№1933 от
23.09.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 8bfde80c-5278-9a0e-1a97-6f238a383a4f | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Производственная площадка: SHANGHAI UNI-STAR TOOLS COMPANY, КИТАЙ, No.15-2, Hangqi Road, Damaiwan Industrial Park, Pudong, Shanghai, 201316; ООО «Микрон», РОССИЯ, 107023, г. Москва, вн.тер.г. муниципальный округ Соколиная гора, пер. Семёновский, д. 15
Поверка
| Методика поверки / информация о поверке |
МП-ОТГ-202627 ГСИ. Профилометры портативные MS. Методика поверки
(с 23.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 18.10.2026 |
Поверители
Скачать
|
99449-26: Описание типа
2026-99449-26.pdf
|
Скачать | 246.5 КБ | |
|
99449-26: Методика поверки
МП-ОТГ-202627
2026-mp99449-26.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Профилометры портативные MS (далее по тексту - профилометры) предназначены для измерений параметров шероховатости поверхностей изделий, сечение которых в плоскости измерения представляет прямую линию, а также в пазах и углублениях механизмов.
Описание
Принцип действия профилометров основан на ощупывании неровностей исследуемой поверхности алмазной иглой (далее - щуп). При ощупывании неровностей исследуемой поверхности щупом, механические колебания щупа приводят к изменению уровней индуктивности катушек внутри датчика, что приводит к изменению уровня напряжения сигнала с датчика, который пропорционален этим колебаниям. Затем сигнал с датчика усиливается приёмным трактом профилометра и преобразуется в цифровой сигнал, который обрабатывается микропроцессором профилометра, преобразуя полученные данные в параметры шероховатости. Результаты измерений выводятся на цветной дисплей (в виде профилограммы и числовых значений параметров шероховатости). Также возможен вывод через USB-интерфейс на принтер или компьютер для выполнения обработки результатов измерений.
Профилометр состоит из электронного блока с экраном и панелью с кнопками управления профилометром, и установленного в него сменного индуктивного датчика.
Профилометры выпускаются в следующих модификациях: MS-221, MS-221P и MS-310, которые отличаются метрологическими и техническими характеристиками. Модификация MS-310 использует выносной измерительный блок и оснащена сенсорной панелью.
Профилометры выпускаются в следующих исполнениях: 1 и 2, отличающихся абсолютной погрешностью измерений параметров шероховатости.
Товарный знак jIU&TVW наносится на верхнюю панель профилометра методом печати для модификаций MS-221 и MS-221P или методом наклеивания этикетки для модификации MS-310 и на титульный лист руководства по эксплуатации типографским методом.
Пломбирование профилометров от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено. Для модификаций MS-221 и MS-221P заводской номер в цифровом или буквенно-цифровом обозначении наносится на нижнюю панель профилометра на наклейку (под разъемом крепления датчика). Для модификации MS-310 заводской номер в цифровом или буквенно-цифровом обозначении наносится на нижнюю панель профилометра на наклейку и на боковую поверхность профилометра методом печати.
Общий вид профилометров модификаций MS-221 представлен на рисунке 1. Общий вид профилометров модификаций MS-221P представлен на рисунке 2. Общий вид профилометров модификации MS-310 представлен на рисунке 3. Место нанесения заводского номера для профилометров модификаций MS-221 и MS-221P представлено на рисунке 4. Места нанесения заводского номера для профилометров модификации MS-310 представлены на рисунке 5.
Вид сверху
Вид сбоку
Вид сверху

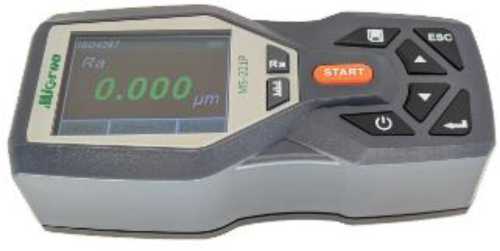

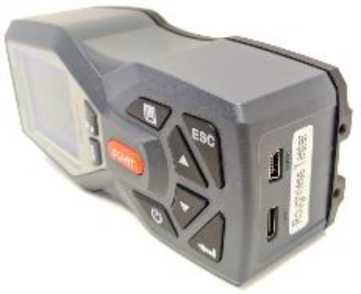

Рисунок 2 - Общий вид профилометров модификаций MS-221P

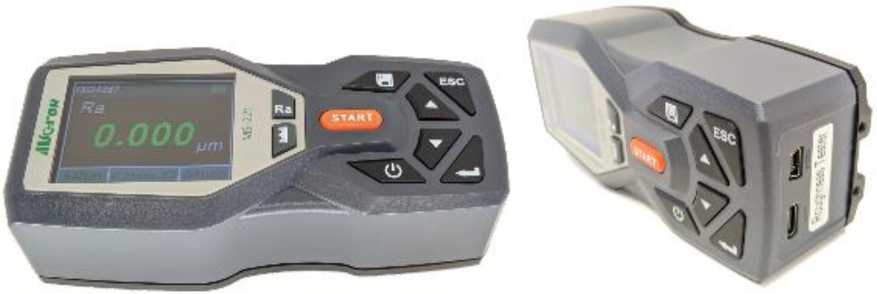

Рисунок 1 - Общий вид профилометров модификаций MS-221
Вид сбоку
Вид сверху Вид сбоку

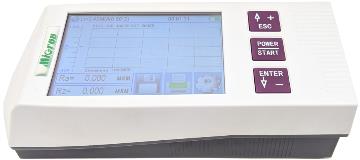

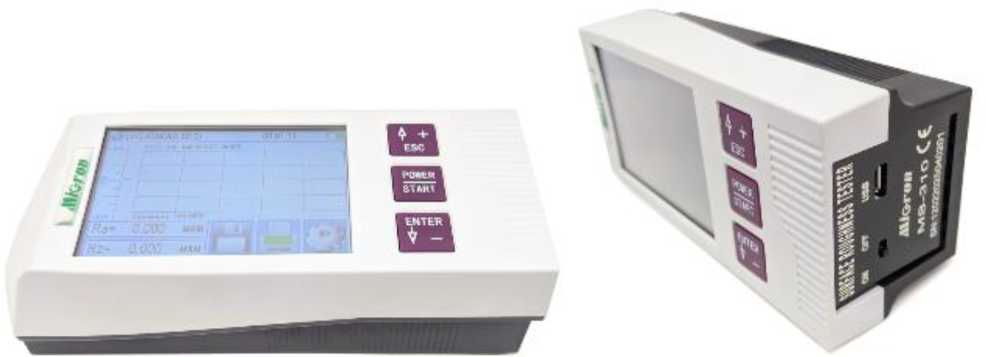

Рисунок 3 - Общий вид профилометров модификации MS-310
Место нанесения заводского номера

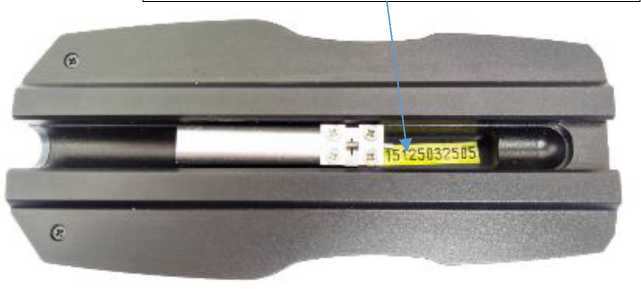

Рисунок 4 - Место нанесения заводского номера для профилометров модификаций MS-221 и MS-221P
Места нанесения заводского номера

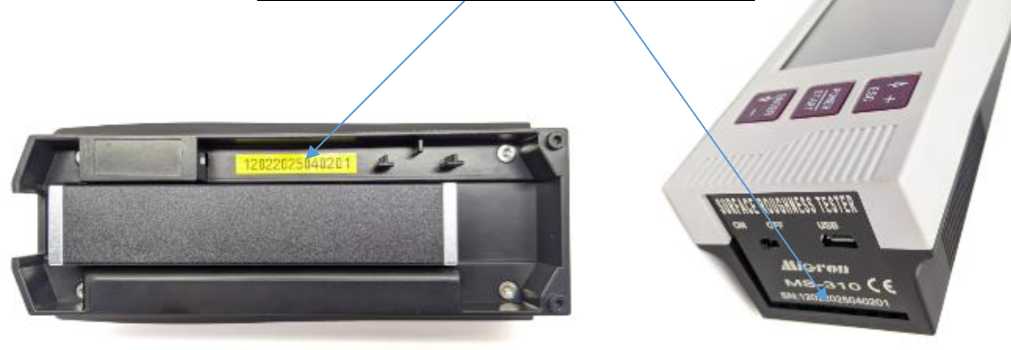

Рисунок 5 - Места нанесения заводского номера для профилометров модификации MS-310
Программное обеспечение
Программное обеспечение (далее - ПО) выполняет функции управления профилометром и его настройки, производит регистрацию и сохранение результатов измерений.
К метрологически значимой части ПО относятся все компоненты ПО за исключением графического интерфейса пользователя.
Влияние программного обеспечения на метрологические характеристики профилометров учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.X* |
|
Цифровой идентификатор ПО |
- |
|
* Номер версии ПО состоит из нескольких чисел, разделенных точками и тире. Допускается наличие латинских букв. «Х» не относятся к метрологической значимой части ПО. | |
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики_____
|
Наименование характеристики |
Значения для исполнений | |
|
1 |
2 | |
|
Диапазон измерений параметра шероховатости Ra, мкм - для модификации MS-221 - для модификаций MS-310 и MS-221P |
от 0,01 до 18,00 от 0,01 до 40,00 | |
|
Пределы допускаемой абсолютной погрешности измерений параметра шероховатости Ra, мкм |
±(0,005+0,07^ Ra*) |
±(0,005+0,1- Ra*) |
|
Диапазон измерений параметра шероховатости Rz, мкм - для модификации MS-221 - для модификаций MS-310 и MS-221P |
от 0,03 до 50,00 от 0,03 до 100,00 | |
|
Пределы допускаемой абсолютной погрешности измерений параметра шероховатости Rz, мкм |
±(0,2+0,07-Rz**) |
±(0,2+0,1-Rz**) |
|
* Где Ra - измеряемое значение параметра шероховатости Ra, мкм. * * Где Rz - измеряемое значение параметра шероховатости Rz, мкм. | ||
|
Примечание - Пределы допускаемой абсолютной погрешности измерений параметров шероховатости Ra и Rz пронормированы с использованием стандартного датчика, входящего в комплект поставки профилометра. | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон перемещений датчика по оси Z, мкм - для модификации MS-221 - для модификации MS-221P - для модификации MS-310 |
от -80 до +80 от -160 до +160 от -200 до +200 |
|
Диапазон перемещений датчика по оси X, мм |
от 0 до 17,5 |
|
Длина трассы ощупывания, мм |
от 0,25 до 17,50 |
|
Измерительное усилие, мН, не более |
4 |
|
Фильтры |
RC, PC-RC, D-P, Гаусс |
|
Отсечка шага, 1с, мм |
0,25; 0,80; 2,50 |
|
Радиус щупа стандартного датчика, мкм |
5 |
|
Параметры шероховатости - для модификаций MS-221, MS-221P и MS-310 - для модификаций MS-221P и MS-310 - только для модификации MS-310 - только для модификации MS-221 - только для модификации MS-221P |
Ra, Rq, Rz, Rc, R3z, R3y, Rz(JIS), Rt, Rp, Rv, Rs, Rsm, Rsk, Rmax, Rku, Rpc, Rk, Rpk, Rvk, Mr1, Mr2, Ry Rpt, Rvt, R5p, R5v, R10z Ry5 Rz1max R6c, Rmrc1, Rmrc2, A1, A2, Rpkx, Rvkx, Rmr1, Rmr2, Rmr3, Rmr4, Ramax, Rzmax, Ry(JIS), Rpmax, Rvmax, Rda, Rdq, Rdc, RAa, RAq, Rz1max, Vo, Htp |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220±22 50±1 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более - длина; |
160 |
|
- ширина; |
70 |
|
- высота |
55 |
|
Масса, кг, не более |
0,5 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -20 до +40 |
|
- относительная влажность воздуха, без конденсата, %, не более |
80 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Профилометр портативный |
MS |
1 шт. |
|
Стандартный датчик |
- |
1 шт. |
|
Настроечная мера с регулярным профилем |
- |
1 шт. |
|
Рамка для настроечной меры |
- |
1 шт. |
|
USB-кабель |
- |
1 шт. |
|
Зарядное устройство |
- |
1 шт. |
|
Приемник* |
- |
1 шт. |
|
Отвертка* |
- |
1 шт. |
|
Регулируемая опора* |
- |
1 шт. |
|
Термопринтер* |
- |
1 шт. |
|
Кабель-удлинитель** |
- |
1 шт. |
|
Стилус** |
- |
1 шт. |
|
Регулируемая измерительная стойка** |
- |
1 шт. |
|
Специальный датчик*** |
- |
1 шт. |
|
Транспортировочный футляр |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
* По требованию заказчика * * По требованию заказчика (поставляется только для профилометров модификации MS-310) * ** По требованию заказчика возможна поставка специализированных датчиков (датчик для изогнутой поверхности, датчик для малых отверстий, датчик для глубоких канавок и другие). | ||
Сведения о методах измерений
приведены в разделе 2 «Методика измерений» Руководства по эксплуатации РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 06 ноября 2019 г. № 2657 «Об утверждении государственной поверочной схемы для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0,001 до 12000 мкм и Ra в диапазоне от 0,001 до 3000 мкм»;
ТУ 26.51.43.110-001-19257440-2025 «Профилометры портативные MS. Технические условия».
