Преобразователи измерительные Е8
| Номер в ГРСИ РФ: | 99512-26 |
|---|---|
| Производитель / заявитель: | ООО "Энерго-Союз", Беларусь, г.Витебск |
Преобразователи измерительные Е8 (далее — преобразователи) предназначены для измерений электрических параметров (силы переменного тока, напряжения переменного тока, силы постоянного тока, напряжения постоянного тока, активной мощности переменного тока, реактивной мощности переменного тока, полной мощности переменного тока, частоты переменного тока) и преобразования их в унифицированный выходной аналоговый сигнал и в выходной цифровой сигнал.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 99512-26 |
| Действует | с 28.09.2026 по 13.04.2031 |
| Наименование | Преобразователи измерительные |
| Модель | Е8 |
| Приказы |
№1972 от
28.09.2026
— О признании результатов испытаний и утверждения типов средств измерений
|
| Идентификатор записи ФИФ ОЕИ | 7342c684-718c-24ce-2287-947a7ddcb9b3 |
Производитель / Заявитель
Общество с ограниченной ответственностью «Энерго-Союз», БЕЛАРУСЬ, 210038, г. Витебск, ул. Софьи Панковой, д. 3, ком. 205
Поверка
| Методика поверки / информация о поверке |
МРБ МП.3093-2021 с изм. 3 Система обеспечения единства измерений Республики Беларусь. Преобразователи измерительные Е8. Методика поверки.
(с 28.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 18.10.2026 |
| Организации, проводящие первичную поверку |
Общество с ограниченной ответственностью «Энерго-Союз»
(БЕЛАРУСЬ)
|
Поверители
Скачать
|
99512-26: Описание типа
2026-99512-26.pdf
|
Скачать | 6.7 MБ | |
|
99512-26: Методика поверки
МРБ МП.3093-2021 с изм. 3
2026-mp99512-26.pdf
|
Скачать | 6.3 MБ | |
|
Свидетельство (сертификат)
2026-cr99512-26.pdf
|
Скачать | 666.4 КБ |
Описание типа
Назначение:
Преобразователи измерительные Е8 (далее - преобразователи) предназначены для измерений электрических параметров (силы переменного тока, напряжения переменного тока, силы постоянного тока, напряжения постоянного тока, активной мощности переменного тока, реактивной мощности переменного тока, полной мощности переменного тока, частоты переменного тока) и преобразования их в унифицированный выходной аналоговый сигнал и в выходной цифровой сигнал.

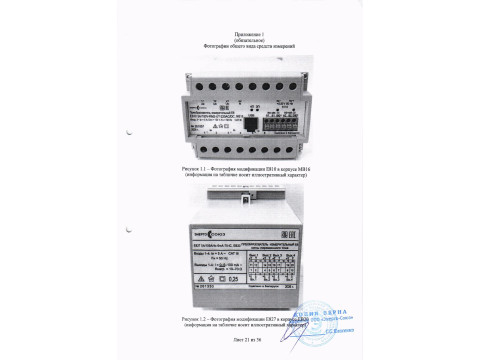

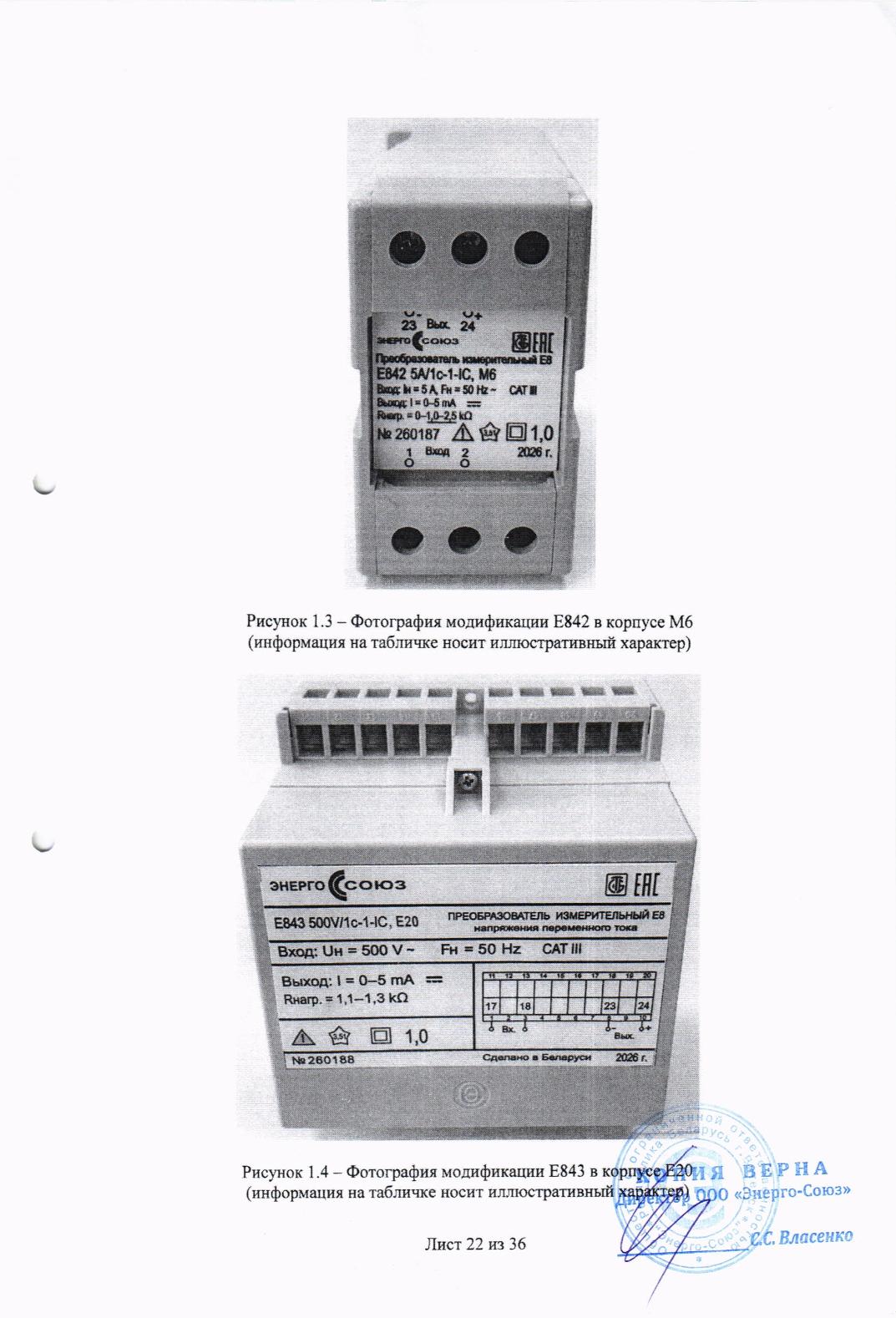

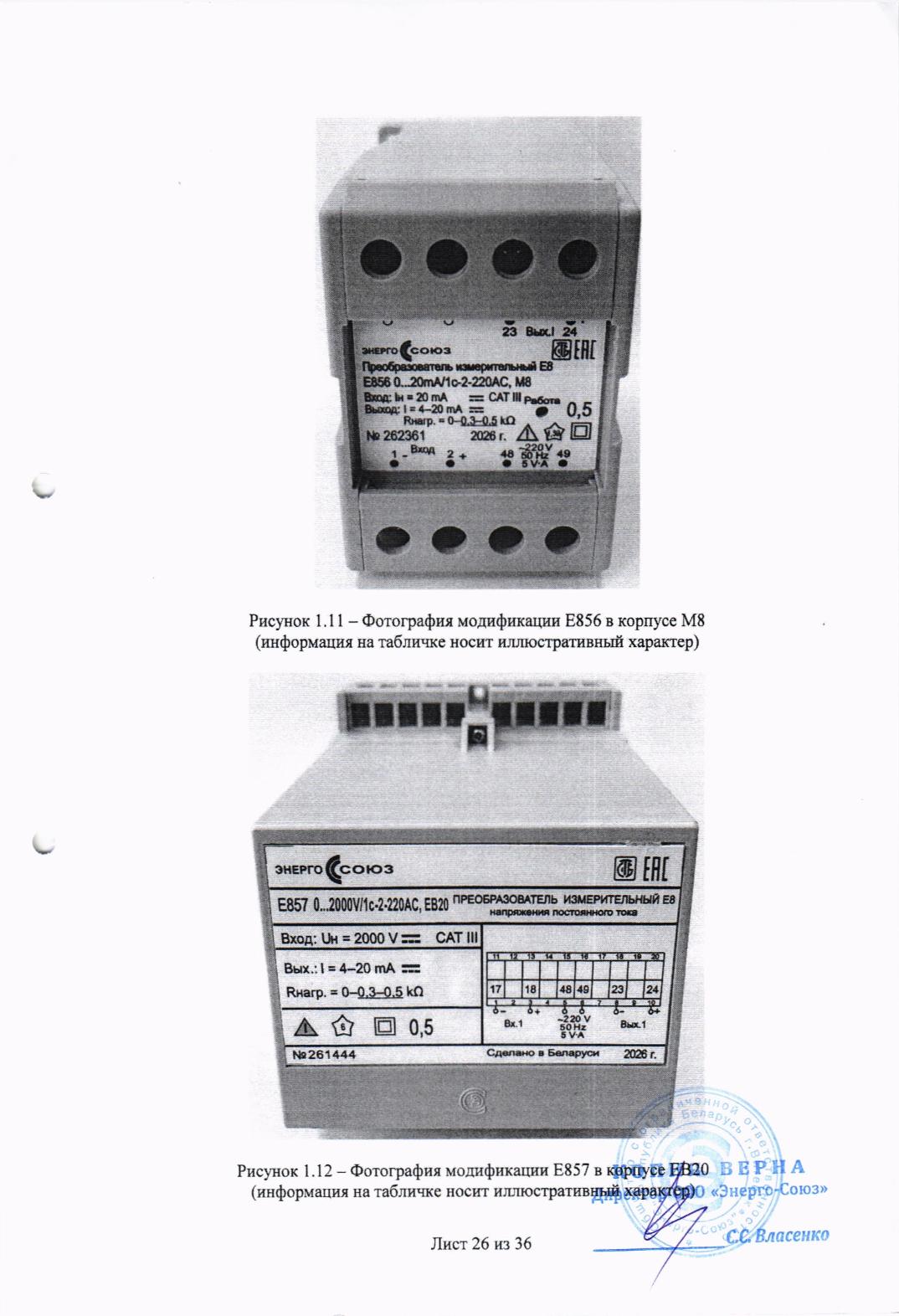

Описание
Преобразователи конструктивно состоят из следующих основных узлов: корпуса, крышки (краткое изложение информации о конструкции и принципах действия
корпуса, клеммников для подключения внешних цепей, а также печатных плат, включающих блок средства измерений, идентификационных данных и способах защиты встроенного
обработки, блок питания, блок дискретных входов, блок дискретных выходов, блок аналоговых и (или) прикладного программного обеспечения (при наличии)
выходов и блок цифровых интерфейсов._________________________________________________

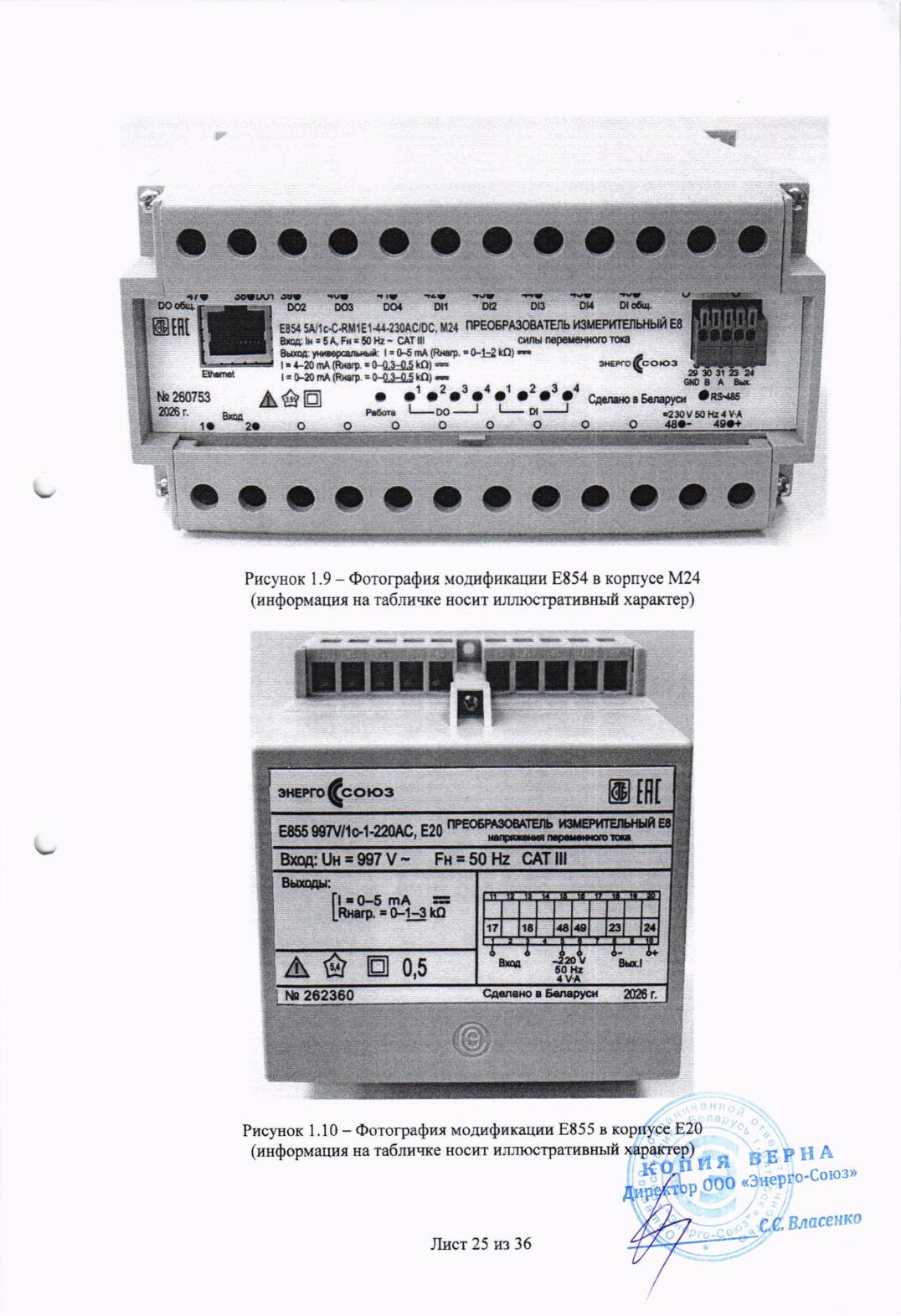

Преобразователи выполнены в пластмассовых корпусах и предназначены для установки на DIN-рейку шириной 35 mm или непосредственно на панель.
Для преобразователей, имеющих цифровые интерфейсы, встроенное программное обеспечение (далее - ПО) осуществляет функции сбора, передачи, обработки и представления измерительной информации. ПО устанавливается производителем и недоступно для изменения пользователю.
Преобразователи изготавливаются в модификациях, отличающихся функциональным возможностями, техническими характеристиками и конструкцией.
В паспорте на конкретный преобразователь указываются код условного обозначения, его расшифровка, заводской номер и дата изготовления (день, месяц, год).
Обязательные метрологические требования: указаны в таблицах 1-16.
;оюз»
^%,е('арУс,
Таблица 1 —Обязательные метрологические требования модификации Е810
|
Наименование характеристики |
Значение характеристики |
|
Диапазон изменений выходного аналогового сигнала; | |
|
- силы постоянного тока, mA |
0-5; -5-0-5; 0-2,5-5; 4-20; 0-20; 4-12-20; 0-10-20 |
|
- напряжения постоянного тока, V |
0-5;-5-0-5; 0-10;-10-0-10 |
|
Диапазон изменений выходного цифрового сигнала в относительных единицах15: | |
|
- при измерении силы переменного тока |
0-20000 |
|
- при измерении напряжения переменного тока |
0-24000;16000-24000 |
|
- при измерении активной мощности переменного тока |
-20000-0-20000 |
|
- при измерении реактивной мощности переменного тока |
-20000-0-20000 |
|
- при измерении полной мощности переменного тока |
0-20000 |
|
- при измерении частоты переменного тока |
45000-65000 |
|
Пределы допускаемой основной приведенной погрешности выходного аналогового сигнала, %, от нормирующего значения25: | |
|
- при измерении силы переменного тока, напряжения переменного тока, активной мощности переменного тока, реактивной мощности переменного тока, полной мощности переменного тока |
±0,5 |
|
- при измерении частоты переменного тока |
±0,05 |
|
Пределы допускаемой основной приведенной погрешности выходного цифрового сигнала, %, от нормирующего значения25: | |
|
- при измерении активной мощности переменного тока, реактивной мощности переменного тока, полной мощности переменного тока, значений напряжения нулевой последовательности фаз и тока нулевой последовательности фаз |
±0,5 |
|
- при измерении фазных значений силы переменного тока, фазных и линейных значений напряжения переменного тока |
±0,5; ±0,2 |
|
Пределы допускаемой основной абсолютной погрешности выходного цифрового сигнала: | |
|
- при измерении частоты переменного тока, Hz |
±0,01 |
|
!) Относительная единица — безразмерное отношение измеряемой величины к одноимённой величине, принятой за исходную. При этом нижнему и верхнему пределам диапазонов измерений входных сигналов, указанных в таблице 17, соответствуют соответственно минимальные и максимальные значения выходных цифровых сигналов, приведённые в данной таблице; 2) Нормирующие значения указаны в таблице 19. | |
Таблица 2 — Обязательные метрологические требования модификации Е827
|
Наименование характеристики |
Значение характеристики |
|
Диапазон изменений выходного аналогового сигнала: | |
|
- силы переменного тока, mA |
0-5; 0-5,0-6,5; 0-5-50; 0-5-100 |
|
Пределы допускаемой основной приведенной погрешности: | |
|
- выходного аналогового сигнала, %, от нормирующего значения15 |
±0,25; ±0,5; ±1,0 |
|
11 Нормирующие значения указаны в таблице 19 |
• |
КОПИЯ ВЕРНА Директв^ОО«Энерго-Союз» асенко
Таблица 3 — Обязательные метрологические требования модификации Е842
|
Наименование характеристики |
Значение характеристики |
|
Диапазон изменений выходного аналогового сигнала: | |
|
• силы постоянного тока, mA |
0-5; 0-20 |
|
Пределы допускаемой основной приведенной погрешности: | |
|
- выходного аналогового сигнала, %, от нормирующего значения11 |
±1,0 |
|
11 Нормирующие значения указаны в таблице 19 | |
Таблица 4 — Обязательные метрологические требования модификации Е843
|
Наименование характеристики |
Значение характеристики |
|
Диапазон изменений выходного аналогового сигнала: | |
|
- силы постоянного тока, mA |
0-5 |
|
Пределы допускаемой основной приведенной погрешности: | |
|
- выходного аналогового сигнала, %, от нормирующего значения11 |
±1,0 |
|
11 Нормирующие значения указаны в таблице 19 | |
Таблица 5 — Обязательные метрологические требования модификации Е848
|
Наименование характеристики |
Значение характеристики |
|
Диапазон изменений выходного аналогового сигнала: | |
|
- силы постоянного тока, mA |
0-5; -5-0-5; 0-2,5-5; 4-20; 0-20; 4-12-20; 0-10-20 |
|
| - напряжения постоянного тока, V |
0-5; -5-0-5; 0-10; -10-0-10 |
|
Диапазон изменений выходного цифрового сигнала в относительных единицах11: | |
|
- при измерении активной мощности переменного тока |
-5000-0-5000 |
|
- при измерении реактивной мощности переменного тока |
-5OOO-O-5OOO |
|
Пределы допускаемой основной приведенной погрешности: | |
|
- выходного аналогового сигнала, %, от нормирующего значения21 |
±0,5 |
|
- выходного цифрового сигнала, %, от нормирующего значения21 |
±0,5 |
|
11 Определение термина «относительная единица» приведено в таблице 1; 21 Нормирующие значения указаны в таблице 19, | |
Таблица 6 — Обязательные метрологические требования модификации Е849
|
Наименование характеристики |
Значение характеристики |
|
Диапазон изменений выходного аналогового сигнала: | |
|
* силы постоянного тока, mA |
0-5; -5-0-5; 0-2,5-5; 4-20; 0-20; 4-12-20; 0-10-20 |
|
- напряжения постоянного тока, V |
0-5; -5-0-5; 0-10; -10-0-10 |
|
Диапазон изменений выходного цифрового сигнала в относительных единицах1 3: | |
|
- при измерении активной мощности переменного тока |
-5000-0-5000 |
|
- при измерении реактивной мощности переменного тока |
-5OOO-O-5OOO |
|
Пределы допускаемой основной приведенной погрешности: | |
|
- выходного аналогового сигнала, %, от нормирующего значения25 |
±0,5 |
|
- выходного цифрового сигнала, %, от нормирующего значения25 |
±0,5 |
|
13 Определение термина «относительная единица» приведено в таблице 1; 23 Нормирующие значения указаны в таблице 19. | |
Таблица 7 — Обязательные метрологические требования модификации Е850
|
Наименование характеристики |
Значение характеристики |
|
Диапазон изменений выходного аналогового сигнала: | |
|
- силы постоянного тока, mA |
0-5 |
|
Пределы допускаемой основной приведенной погрешности: | |
|
- выходного аналогового сигнала, %, от нормирующего значения11 |
±4,0 |
|
13 Нормирующие значения указаны в таблице 19 | |
Таблица 8 — Обязательные метрологические требования модификации Е851
|
Наименование характеристики |
Значение характеристики |
|
Диапазон изменений выходного аналогового сигнала: | |
|
- силы постоянного тока, mA |
-5-0-5; 4-20 |
|
Пределы допускаемой основной приведенной погрешности: | |
|
- выходного аналогового сигнала, %, от нормирующего значения13 |
±0,5 |
|
13 Нормирующие значения указаны в таблице 19 |
■ |
Я ВЕРНА
нею го-Союз»
Таблица 9 — Обязательные метрологические требования модификации Е854
|
Наименование характеристики |
Значение характеристики |
|
Диапазон изменений выходного аналогового сигнала; | |
|
- силы постоянного тока. mA |
0-5; 4-20; 0-20 |
|
- напряжения постоянного тока, V |
0-5; 0-10 |
|
Диапазон изменений выходного цифрового сигнала в относительных единицах1’: | |
|
- при измерении силы переменного тока |
0-5000 |
|
Пределы допускаемой основной приведенной погрешности: | |
|
- выходного аналогового сигнала, %, от нормирующего значения2’ |
±0,5 |
|
- выходного цифрового сигнала, %, от нормирующего значения2’ |
±0,5; ±0,2 |
|
’’ Определение термина «относительная единица» приведено в таблице 1; 2) Нормирующие значения указаны в таблице 19.___ | |
Таблица 10 — Обязательные метрологические требования модификации Е855
|
Наименование характеристики |
Значение характеристики |
|
Диапазон изменений выходного аналогового сигнала: | |
|
- силы постоянного тока, mA |
0-5; 4-20; 0-20 |
|
• напряжения постоянного тока, V |
0-5:0-10 |
|
Диапазон изменений выходного цифрового сигнала в относительных единицах1’: | |
|
- при измерении напряжения переменного тока |
0-6250 для входа 0-125 V; 3750-6250 для входа 75-125 V; 0-5000 для входа 0-Uhom1’; 3000-5000 для входа 0,6'Uhom-Uhom1’ |
|
Пределы допускаемой основной приведенной погрешности: | |
|
- выходного аналогового сигнала, %, от нормирующего значения2’ |
±0,5 |
|
- выходного цифрового сигнала, %, от нормирующего значения2’ |
±0,5; ±0,2 |
|
!) Определение термина «относительная единица» приведено в таблице 1; 2) Нормирующие значения указаны в таблице 19. | |
Таблица 11 — Обязательные метрологические требования модификации Е856
|
Наименование характеристики |
Значение характеристики |
|
Диапазон изменений выходного аналогового сигнала: | |
|
- силы постоянного тока, mA |
0-5; -5-0-5; 0-2,5-5; 4-20; 0-20; 4-12-20; 0-10-20 |
|
- напряжения постоянного тока, V |
0-5;-5-0-5; 0-10;-10-0-10 |
|
Диапазон изменений выходного цифрового сигнала в относительных единицах1*: | |
|
- при измерении силы постоянного тока |
0-5000;-5000-0-5000 |
|
- при измерении напряжения постоянного тока |
0-5000;-5000-0-5000 |
|
Пределы допускаемой основной приведенной погрешности: | |
|
- выходного аналогового сигнала, %, от нормирующего значения2* |
±0,5 |
|
- выходного цифрового сигнала, %, от нормирующего значения2* |
±0,5; ±0,2 |
|
'* Определение термина «относительная единица» приведено в таблице 1; 2* Нормирующие значения указаны в таблице 19. | |
Таблица 12 — Обязательные метрологические требования модификации Е857
|
Наименование характеристики |
Значение характеристики |
|
Диапазон изменений выходного аналогового сигнала: | |
|
- силы постоянного тока, mA |
0-5; -5-0-5; 0-2,5-5; 4-20; 0-20; 4-12-20; 0-10-20 |
|
- напряжения постоянного тока, V |
0-5;-5-0-5; 0-10;-10-0-10 |
|
Диапазон изменений выходного цифрового сигнала в относительных единицах1*: | |
|
- при измерении напряжения постоянного тока |
0-5000; -5000-0-5000 |
|
Пределы допускаемой основной приведенной погрешности: | |
|
- выходного аналогового сигнала, %, от нормирующего значения21 |
±0,5 |
|
- выходного цифрового сигнала, %, от нормирующего значения2* |
±0,5; ±0,2 |
11 Определение термина «относительная единица» приведено в таблице I; 2* Нормирующие значения указаны в таблице 19.
Таблица 13 — Обязательные метрологические требования модификации Е858
|
Наименование характеристики |
Значение характеристики |
|
Диапазон изменений выходного аналогового сигнала: | |
|
- силы постоянного тока, mA |
0-5; 4—20; 0-20 |
|
- напряжения постоянного тока, V |
0-5; 0-10 |
|
Диапазон изменений выходного цифрового сигнала в относительных единицах0: | |
|
- при измерении частоты переменного тока |
1000'Fmin—1000’Гном—1000'Fmax |
|
Пределы допускаемой основной приведенной погрешности: | |
|
- выходного аналогового сигнала, %, от нормирующего значения0 |
±0,02 |
|
- выходного цифрового сигнала, %, от нормирующего значения0 |
±0,02 |
|
° Определение термина «относительная единица» приведено в таблице 1; ° Нормирующие значения указаны в таблице 19. | |
Таблица 14 — Обязательные метрологические требования модификации Е859
|
Наименование характеристики |
Значение характеристики |
|
Диапазон изменений выходного аналогового сигнала: | |
|
- силы постоянного тока, mA |
0-5; -5-0-5; 0-2,5-5; 4-20; 0-20; 4-12-20; 0-10-20 |
|
- напряжения постоянного тока, V |
0-5;-5-0-5; 0-10;-10-0-10 |
|
Диапазон изменений выходного цифрового сигнала в относительных единицах0: | |
|
- при измерении активной мощности переменного тока |
-5000-0-5000 |
|
Пределы допускаемой основной приведенной погрешности: | |
|
- выходного аналогового сигнала, %, от нормирующего значения2’ |
±0,5 |
|
- выходного цифрового сигнала, %, от нормирующего значения2’ |
±0,5 |
|
° Определение термина «относительная единица» приведено в таблице 1; ° Нормирующие значения указаны в таблице 19._________________________________________ | |
Таблица 15 — Обязательные метрологические требования модификации Е860
|
Наименование характеристики |
Значение характеристики |
|
Диапазон изменений выходного аналогового сигнала: | |
|
- силы постоянного тока, mA |
0-5; -5-0-5; 0-2,5-5; 4-20; 0-20; 4-12-20; 0-10-20 |
|
- напряжения постоянного тока, V |
0-5;-5-0-5; 0-10;-10-0-10 |
|
Диапазон изменений выходного цифрового сигнала в относительных единицах1’: | |
|
- при измерении активной мощности переменного тока |
-5000-0-5000 |
|
Пределы допускаемой основной приведенной погрешности: | |
|
- выходного аналогового сигнала, %, от нормирующего значения2’ |
±0,5 |
|
- выходного цифрового сигнала, %, от нормирующего значения2' |
±0,5 |
|
” Определение термина «относительная единица» приведено в таблице 1; 2’Нормирующие значения указаны в таблице 19. ____ | |
Таблица 16 — Обязательные метрологические требования модификации Е865
|
Наименование характеристики |
Значение характеристики |
|
Диапазон изменений выходного аналогового сигнала: | |
|
- силы переменного тока, mA |
0-5; 5,0-6,5 |
|
Пределы допускаемой основной приведенной погрешности: | |
|
- выходного аналогового сигнала, %, от нормирующего значения1’ |
±1,0 |
|
” Нормирующие значения указаны в таблице 19. | |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям:
Таблица 17 - Диапазоны измерений входных сигналов
|
Модификация |
Диапазоны измерений входных сигналов | |
|
Е827 |
силы переменного тока, А |
0-Ihom1’; 0-20 А; 0-40 А; 0-50 А; 0-100 А; 1-20 А; 5-100 А; 5-50 А |
|
напряжения переменного тока, V |
0—Uhom"; Uhom— i,3-L’hom') | |
|
Е810 |
силы переменного тока, А |
0— I ном'* |
|
напряжения переменного тока, V |
0-1,2-Uhom1’; 0,8’Uhom— 1,2-Uhom1) | |
|
коэффициента мощности cos <р (sin ф) |
-1-0-1 (-1-0-1) | |
|
активной мощности переменного тока, W |
-Phom-0—Phom') | |
|
реактивной мощности переменного тока, var |
-Qhom—0—Qhom ' | |
|
полной мощности переменного тока, V-A |
0—Shom" | |
|
частоты переменного тока, Hz |
45-65 | |
|
Е842 |
силы переменного тока, А |
0— I ном" |
|
Е843 |
напряжения переменного тока, V |
0-Uhom" |
|
Е848 |
силы переменного тока, А |
0—IhO.m') |
|
напряжения переменного тока, V |
0-1,2-Uhom0; 0,8’Uhom—1 ,2’Uhom" | |
|
коэффициента мощности cos ф |
-1-0-1 | |
|
активной мощности переменного тока, W |
p _n_ p D -r Г ИОМ | |
|
Е849 |
силы переменного тока, А |
0—Iном" |
|
напряжения переменного тока, V |
0—1,2’Uhom"; O.S’Uhom-U’Uhom0 | |
|
коэффициента мощности cos ф (sin ф) |
-1-0-1 (-1-0-1) | |
|
активной мощности переменного тока, W |
• P HOM—0—P ном ' ' | |
|
реактивной мощности переменного тока, var |
-Qhom—0—Qho.m 1 ’ | |
|
Е850 |
силы переменного тока, А |
0—Ihom" |
|
Е851 |
силы постоянного тока, mA |
I 2)-T 0-Амин 1HOM 9 1мин2)—Icp"— Ihom" |
|
Е854 |
силы переменного тока, А |
O-Ihom" |
|
Е855 |
напряжения переменного тока, V |
0—Uhom"; 0,6’Uhom-Uhom'' |
|
Е856 |
силы постоянного тока (при непосредственном подключении), А |
I 2>-I ')• АМИН AHOM 9 T 2)_ I 3)_T 1) А.МИН Acp Aho.M |
|
напряжения постоянного тока (при подключении через шунт4)), mV |
Umhh^-Uhom1»; Umhh^-Ucp^-Uhom" | |
|
Е857 |
напряжения постоянного тока, V |
IJ 2)-I J П-Uмин —Uhom , T J 2)_TJ Umhh “Ucp “Uhom |
|
Е858 |
частоты переменного тока, Hz |
p p 5) Г мин-г макс |
|
Е859 |
силы переменного тока, А |
0—Iном" |
|
напряжения переменного тока, V |
0-1 Д-Uhom0; 0,8-Uhom-1,2-Uhom" | |
|
коэффициента мощности cos ф |
-1-0-1 | |
|
активной мощности переменного тока, W |
-РНОМ—0—Рном ') | |
|
Лист 9 из 36 |
КОГ1ЙЯ SEPHA Дирястор<р^О «Энерго-Союз» Власенко |
|
Модификация |
Диапазоны измерений входных сигналов | |
|
Е860 |
силы переменного тока, А |
0—IllOM13 |
|
напряжения переменного тока, V |
0-1,2-Uhom0; O^Uhom-LWhom0 | |
|
коэффициента мощности sin <р |
-1-0-1 | |
|
реактивной мощности переменного тока, var |
-О 0-0 0 • V HOM—v—ном | |
|
Е865 |
напряжения переменного тока, V |
0—Uhom1*; Uhom~1 ,3’Uhom1* |
|
° I (оминальные значения (1)(ом, Ином, cos фном, sin фном, Рном, Qhom, Smom, Fhom) диапазонов измерений входных сигналов указаны в таблице 18; 21 Преобразователи Е851, Е856, Е857 изготавливаются с нижним значением (1Мин, Umhh) диапазона измерений входного сигнала от -100 % до +20 % от номинального значения (Ihom, Uhom); 3) Логический ноль (Icp, Ucp) диапазона измерений входного сигнала для Е851, Е856, Е857 - среднее арифметическое между нижним (Imhh, Umhh) и номинальным (Гном, Uhom) значениями диапазона измерений входного сигнала; 4) Характеристики шунта указываются в паспорте; 5) Нижние значения (Fmhh), верхние значения (FMaKc) диапазона измерений входного сигнала при условии: Fmhh > 45 Hz, Рмакс < 65 Hz, с дискретностью 0,5 Hz. | ||
Таблица 18 - Номинальные значения входных сигналов
|
Модификация |
Номинальные значения входных сигналов | |
|
E810 |
силы переменного тока, 1НОм |
от 0,05 до 10,00 А ' |
|
линейного напряжения переменного тока, ил.)Юм |
от 50 до 830 V1* | |
|
фазного напряжения переменного тока, Иф ном |
иЛ.НОмЛ/3 | |
|
коэффициента мощности, cos Оном |
1 | |
|
коэффициента мощности, sin фном |
1 | |
|
активной мощности переменного тока, РКОм |
VS-Lwm Uh hom’COS фном | |
|
реактивной мощности переменного тока, Qhom |
v3'lHOM'Ufl.HOM'Sin фном | |
|
полной мощности переменного тока, SHom |
з/3'IhOM'UhOM | |
|
частоты переменного тока, FHOm |
50 Hz | |
|
E827 |
силы переменного тока, 1НОм |
1; 5; 10А |
|
напряжения переменного тока, Uhom |
100; 220; 380; 400 V | |
|
E842 |
силы переменного тока, 11Юм |
0,5; 1,0; 2,5; 5,0 А |
|
E843 |
напряжения переменного тока, U«om |
от 125 до 500 V1’ |
|
E848 |
силы переменного тока, 1ном |
от 0,05 до 10,00 А'* |
|
линейного напряжения переменного тока, Un ном |
от 50 до 832 V1’ | |
|
коэффициента мощности, cos фном |
1 | |
|
активной мощности переменного тока, РНОм |
VS'Ihom'Uji hom'COS фном | |
|
E849 |
силы переменного тока, 1НОм |
от 0,05 до 10,00 А1* |
|
линейного напряжения переменного тока, ил ном |
от 50 до 832 Vl) | |
|
коэффициента мощности, cos фном |
1 | |
|
коэффициента мощности, sin фНОм |
1 | |
|
активной мощности переменного тока, Рном |
VS'InOM’Un.HOM'COS фном | |
|
реактивной мощности переменного тока, Qhom |
v3‘InOM'UjLHOM‘Sin фном | |
|
E85O |
силы переменного тока, 1Ном 8; 30; 40 А | |
|
E851 |
силы постоянного тока, 1НОм |
5 mA |
КОПИЯ ВЕРНА кпйГРООО «Энерго-Союз»
|
Модификация |
Номинальные значения входных сигналов | |
|
Е854 |
силы переменного тока, 11!ОМ |
от 0,05 до 10,00 А1) |
|
Е855 |
напряжения переменного тока, UWM: | |
|
- для одноканальных преобразователей с питанием от внешнего источника |
от 50 до 997 V’3 | |
|
- для одноканальных преобразователей с питанием от измерительной пени |
от 50 до 275 V3 | |
|
- для двухканальных преобразователей с гальванической развязкой между входными каналами |
от 50 до 600 V13 | |
|
- для трехканалъных преобразователей с гальванической развязкой между входными каналами |
от 50 до 600 V13 | |
|
- для трехканальных преобразователей с объединенной нейтралью (линейное напряжение) |
от 50 до 832 V ° | |
|
Е856 |
силы постоянного тока, 1НОм |
от 0,0005 до 2 А13 |
|
напряжения постоянного тока на потенциальных зажимах шунта при номинальном токе, Uhom |
от 50 до 250 mV53 | |
|
Е857 |
напряжения постоянного тока, Uhom |
от 0,050 до 2000 V13 |
|
Е858 |
частоты переменного тока, F(IOm |
50; 60 Hz |
|
напряжения переменного тока, Еном |
от 50 до 600 V13 | |
|
Е859 |
силы переменного тока, 1Ноч |
от 0,05 до 10,00 А13 |
|
линейного напряжения переменного тока, Ел ном |
от 50 до 832 V13 | |
|
коэффициента мощности, cos (рнои |
1 | |
|
активной мощности переменного тока, Р№м |
X^3’Ihom*U,i,hom'COS фиом | |
|
Е860 |
силы переменного тока, 1Ном |
от 0,05 до 10,00 А13 |
|
линейного напряжения переменного тока, ил.ном |
от 50 до 832 V13 | |
|
коэффициента мощности, sin <рном |
1 | |
|
реактивной мощности переменного тока, Q,t0M |
VS'lHOM'Un.HOM'Sin фном | |
|
Е865 |
напряжения переменного тока, UHom |
от 50 до 600 V’3 |
|
13 Преобразователи изготавливаются в исполнениях с номинальным значением входного сигнала из представленного диапазона, с соответствующей дискретностью: силы переменного тока 0,05 А; напряжения переменного тока 1 V; силы постоянного тока 0,5 mA; напряжения постоянного тока 5 mV. | ||
с-Со'Р
Таблица 19 - Нормирующие значения
|
Модификация |
Нормирующее значение |
Примечание |
|
выходного аналогового сигнала | ||
|
E8I0 |
50 Hz |
при измерении частоты переменного тока (FHOm = 50 Hz) |
|
E8I0, Е842, Е843, Е848, Е849, Е85О, Е851.Е854, Е855, Е856, Е857, Е859, Е860 |
5 mA |
для диапазонов изменений выходного сигнала силы постоянного тока: -5-0-5 mA, 0-2,5-5 mA, 0-5 mA |
|
20 mA |
для диапазонов изменений выходного сигнала силы постоянного тока: 4-12-20 mA, 0-10-20 mA, 4—20 mA, 0-20 mA | |
|
5 V |
для диапазонов изменений выходного сигнала напряжения постоянного тока: -5-0-5 V, 0-5 V | |
|
10 V |
для диапазонов изменений выходного сигнала напряжения постоянного тока: -10-0-10 V, 0-10 V | |
|
Е827, Е865 |
5 mA |
для диапазонов изменений выходного сигнала силы переменного тока: 0-5 mA |
|
6,5 mA |
для диапазонов изменений выходного сигнала силы переменного тока: 5,0-6,5 mA | |
|
50 mA |
для диапазонов изменений выходного сигнала силы переменного тока: 5—50 mA | |
|
100 mA |
для диапазонов изменений выходного сигнала силы переменного тока: 5-100 mA | |
|
Е858 |
50 Hz |
при измерении частоты переменного тока (FHOm = 50 Hz) |
|
60 Hz |
при измерении частоты переменного тока (FH0M = 60 Hz) | |
|
выходного цифрового сигнала в относительных единицах^ | ||
|
Е810 |
20000 |
при измерении силы переменного тока |
|
20000 |
при измерении напряжения переменного тока | |
|
20000 |
при измерении активной мощности переменного тока | |
|
20000 |
при измерении реактивной мощности переменного тока | |
|
20000 |
при измерении полной мощности переменного тока | |
|
Е848 |
5000 |
при измерении активной мощности переменного тока |
|
Е849 |
5000 |
при измерении активной мощности переменного тока |
|
5000 |
при измерении реактивной мощности переменного тока | |
|
Е854 |
5000 |
при измерении силы переменного тока |
|
Е855 |
5000 |
при измерении напряжения переменного тока |
|
Е856 |
5000 |
при измерении силы постоянного тока |
|
5000 |
при измерении напряжении постоянного тока | |
|
Е857 |
5000 |
при измерении напряжения постоянного тока |
|
Е858 |
50 Hz |
при измерении частоты переменного тока (FH0M = 50 Hz) |
|
60 Hz |
при измерении частоты переменного тока (Еном = 60 Hz) | |
|
Е859 |
5000 |
при измерении активной мощности переменного тока |
|
Е860 |
5000 |
при измерении реактивной мощности переменного тока |
|
Определение термина «относительная единица» приведено в таблице 1. | ||
Таблица 20 - Диапазоны показаний выходного цифрового сигнала
|
Модификация |
Диапазон показаний выходного цифрового сигнала в относительных единицах11 | |
|
Е810 |
силы переменного тока |
0-32000 |
|
напряжения переменного тока |
0-32000 | |
|
коэффициента мощности |
-1000-0-1000 | |
|
активной мощности переменного тока |
-32000-0-32000 | |
|
реактивной мощности переменного тока |
-32000-0-32000 | |
|
полной мощности переменного тока |
0-32000 | |
|
частоты переменного тока |
44800-65200 | |
|
Е848 |
активной мощности переменного тока |
-7600-0-7600 |
|
Е849 |
активной мощности переменного тока |
-7600-0-7600 |
|
реактивной мощности переменного тока |
-7600-0-7600 | |
|
Е854 |
силы переменного тока |
0-7600 |
|
Е855 |
напряжения переменного тока |
0-7600 |
|
Е856 |
силы постоянного тока |
-7600-0-7600 |
|
напряжения постоянного тока |
-7600-0-7600 | |
|
Е857 |
напряжения постоянного тока |
-7600-0-7600 |
|
Е858 |
частоты переменного тока |
34800-65200 |
|
Е859 |
активной мощности переменного тока |
-7600-0-7600 |
|
Е860 |
реактивной мощности переменного тока |
-7600-0-7600 |
|
Г) Определение термина «относительная единица» приведено в таблице 1. | ||
Таблица 21 - Пределы допускаемой дополнительной погрешности
|
Влияющая величина |
Пределы допускаемой дополнительной приведенной погрешности |
|
Изменение температуры окружающего воздуха от нормальной до любой температуры в пределах от минус 40 °C до плюс 55 °C на каждые 10 °C, для преобразователей с пределами допускаемой основной приведенной погрешности измерений (у): | |
|
±0,02 %; ±0,05 %; ±0,2 %; =0,25 % |
Y |
|
±0,5 % |
0,8-у |
|
±1,0 %; ±4,0 % |
0,5 7 |
|
Одновременное воздействие повышенной влажности 95 % и температуры 35 °C, для преобразователей с пределами допускаемой основной приведенной погрешности измерений (у): | |
|
±0,02 %; ±0,05 %; ±0,2 %; ±0,25 % |
27 |
|
±0,5 % |
1,8 у |
|
±1,0%; ±4,0% |
Y |
|
Влияние внешнего однородного переменного магнитного поля с магнитной индукцией 0,5 тпТ при самом неблагоприятном направлении и фазе магнитного поля, для преобразователей с пределами допускаемой основной приведенной погрешности измерений (у): | |
|
±0,02 %; ±0,05 %; ±0,2 %; ±0,25 % |
27 |
|
±0,5 % |
Y |
|
±1,0 %; ±4,0 % |
_____________0,5 у_____________ |
Влияющая величина
|
Влияние частоты в расширенной области частот, для преобразователей с пределами допускаемой основной приведенной погрешности измерений (у): | |
|
±0,2 % |
2,5-у |
|
±0,5 % |
У |
|
±1,0%; ±4,0% |
0,5-у |
Таблица 22 - Сопротивление нагрузки выходных аналоговых сигналов
|
Модификация |
Диапазон изменений выходного аналогового сигнала |
Сопротивление нагрузки | |
|
Рабочие условия |
Нормальные условия | ||
|
Е810, Е848, Е849, Е854, Е855, Е856, Е857, Е858, Е859, Е860 |
0-5 mA; -5-0-5 mA; 0-2,5-5 mA |
0-3,0 kQ 0-2,0 kQ” |
1,0-3,0 kQ 1,0-2,0 kQ” |
|
0-20 mA; 4-20 mA; 4—12-20 mA; 0-10-20 mA |
0-0,5 kQ |
0,3-0,5 kQ | |
|
0-5 V; -5-0-5 V |
1-100 kO |
90-100 kQ | |
|
0-10 V;-10-0-10 V |
2-100 kQ |
90-100 kQ | |
|
Е827 |
0-5 mA; 0-5-6,5 mA; 0-5-50 mA; 0-5-100 mA |
10-70 Q2)3’1 297-303 Q2’; 291-309 Q3>; 270-330 Q1 792-808 Q2); 776-824 Q3’; 720-880 Q4’ | |
|
990-1010 Q?; 970-IC |
)30Q '; 900-1100 Q ' | ||
|
Е842 |
0-5 mA |
0-2,5 kQ |
1,0-2,5 kQ |
|
0-20 mA |
0—0,5 kQ |
0,3-0,5 kQ | |
|
Е843 |
0-5 mA |
1,1-1,3 kQ | |
|
Е850 |
0-5 mA |
0-3,0 kQ |
1,0-3,0 kQ |
|
Е851 |
-5-0-5 mA |
0-3,0 kQ |
1,0-3,0 kQ |
|
4-20 mA |
0-0,5 kQ |
0,3-0,5 kQ | |
|
Е865 |
0-5.0-6,5 mA |
720-8 |
>80 Q |
'1 для универсального аналогового выхода;
Пределы допускаемой дополнительной
I 2)для Е827 с пределами допускаемой основной приведенной погрешности ±0,25 %; 3,для Е827 с пределами допускаемой основной приведенной погрешности ±0,5 %;
Таблица 23 - Параметры электрического питания
|
Наименование характеристики |
Значения характеристики |
|
Питание от измерительной цепи: | |
|
-для Е810, Е848, Е849, Е859, Е860 |
от 0,8Ъ'нОм до 1,2*Unom |
|
- для Е827. Е842, Е843, Е850, Е865 |
см. таблицу 17 |
|
- для Е855 |
ОТ 0,6‘Uhom ДО 1,0'Uho.m |
|
- для Е858 |
ОТ 0,9'Uhom ДО 1,1 Ином |
|
Питание от источника напряжения переменного тока: | |
|
- номинальным значением Плит ном ’ |
ОТ 0,9-ипит ном ДО 1,1’Unirr.HOM |
|
Питание от универсального источника: | |
|
- напряжения переменного тока |
от 85 до 264 V |
|
- напряжения постоянного тока |
от 120 до 300 V |
|
Питание от источника напряжения постоянного тока: | |
|
- номинальным значением 5 V |
от 4,5 до 5,5 V |
|
- номинальным значением 12 V |
от 9 до 18 V |
|
- номинальным значением 24 V |
от 18 до 36 V |
|
- номинальным значением 48 V |
от 36 до 72 V |
|
° Преобразователи изготавливаются с питанием от сети, номинальное значение напряжения переменного тока, которого находится в пределах от 100 до 240 V. | |
Таблица 24 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Количество измерительных каналов | |
|
Е810; Е842; Е843; Е848; Е849; Е85О; Е858; Е859; Е860 |
1 |
|
Е827 |
от 1 до 4 |
|
Е851 |
5; 8 |
|
Е854; Е855; Е856; Е857 |
от 1 до 3 |
|
Е865 |
2 |
|
Количество диапазонов измерений в одном канале | |
|
Е810 |
от 1 до 4 |
|
Е810; Е827; Е848; Е849; Е859; Е860 |
от 1 до 2 |
|
Е842; Е843; Е850; Е851 |
1 |
|
Е854; Е855 |
от 1 до 5 |
|
Е856; Е857 |
от 1 до 10 |
|
Е858; Е865 |
1 |
|
Количество выходных аналоговых сигналов | |
|
Е810 |
от 0 до 3 |
|
Е827 |
от 1 до 4 |
|
Е842; Е843; Е850 |
1 |
|
Е848; Е858; Е859; Е860 |
от 0 до 1 |
|
Е849 |
0;2 |
|
Е851 |
1 |
|
Е854; Е855; Е856; Е857 |
от 0 до 3 |
|
Е865 |
2 |
КОПИЯ ВЕРНА
ДиректЛу ООО «Энерго-Союз»
Z/r / С,С. Власенко
|
Наименование характеристики |
Значение характеристики |
|
Количество интерфейсов RS-485 | |
|
Е810, Е848, Е849, Е854, Е855, Е856, Е857, Е858, Е859, Е860 |
от 0 до 3 |
|
Количество интерфейсов Ethernet | |
|
Е810, Е848, Е849, Е854, Е855, Е856, Е857, Е858, Е859, Е860 |
от 0 до 2 |
|
Количество интерфейсов USB | |
|
Е810, Е848, Е849, Е851, Е854, Е855. Е856, Е857, Е858, Е859, Е860 |
от 0 до 1 |
|
Количество встроенных часов реального времени RTC | |
|
Е810, Е848, Е849, Е854, Е855, Е856, Е857, Е858, Е859, Е860 |
от 0 до 1 |
|
Количество интерфейсов NFC | |
|
Е810, Е848, Е849, Е854, Е855, Е856, Е857, Е858, Е859, Е860 |
от 0 до 1 |
|
Количество встроенных дискретных входов | |
|
Е810, Е848, Е849, Е854, Е855, Е856, Е857, Е858, Е859, Е860 |
от 0 до 8 |
|
Количество встроенных дискретных выходов | |
|
Е810, Е848, Е849, Е854, Е855, Е856, Е857, Е858, Е859, Е860 |
от 0 до 8 |
|
Диапазон изменения напряжения входного сигнала при измерении частоты, V | |
|
Е810 при питании от внешнего источника |
ОТ 0,1’Еном ДО 1,2-Uhom |
|
Е810 при питании от измерительной цепи |
от 0,8'Uhom до 1 ,2'Uhom |
|
Е858 при питании от внешнего источника |
ОТ 0,3-U ном ДО 1,1‘Uhom |
|
Е858 при питании от измерительной цепи |
ОТ 0,9'Uhom ДО 1,1'Uhom |
|
Время установления выходного аналогового сигнала при скачкообразном изменении входного сигнала, ms | |
|
Е810, Е827, Е842, Е843, Е850, Е851, Е854, Е855, Е858, Е865 |
500 |
|
Е848, Е849, Е859, Е860 |
500;100 |
|
Е856, Е857 |
500; 5 |
|
Частота входного сигнала, IIz | |
|
- рабочая область: | |
|
Е810, Е842, Е843, Е848, Е849. Е850, Е854, Е855, Е859, Е860 |
от 45 до 65 |
|
Е827 |
от 45 до 55 |
|
Е865 |
от 49,5 до 50,5 |
|
- расширенная область: | |
|
Е842 |
от 65 до 1000 |
|
Е850 |
от 65 до 400 |
|
Е854; Е855 |
от 65 до 450 |
|
Габаритные размеры преобразователей не более (Д*Ш*В), mm, для конструктивных исполнений (далее - корпуса) .............. | |
|
- в корпусе Мб |
44x81x72 |
|
- в корпусе М8 |
55x81x72 |
|
- в корпусе Ml6 |
110x81x72 |
|
- в корпусе МВ 16 |
110x81x130 |
|
- в корпусе М20 |
132x81x72 |
|
- в корпусе М24 |
154*81x72 |
|
- в корпусе Е20 |
110x125x80 |
|
- в корпусе ЕВ20____________ |
110x125x132 |
ОДП И Я ВЕРНА
ДмегсаДООО «Энерго-Союз»
|
Наименование характеристики |
Значение характеристики |
|
Масса преобразователей не более, kg | |
|
- в корпусе Мб |
0,4 |
|
- в корпусе М8 |
0,5 |
|
- в корпусе М16 |
0,8 |
|
- в корпусе МВ 16 |
1,4 |
|
- в корпусе М20 |
1,0 |
|
- в корпусе М24 |
1,4 |
|
- в корпусе Е20 |
1,2 |
|
- в корпусе ЕВ20 |
1,4 |
|
Степень защиты, обеспечиваемая оболочкой | |
|
-по ГОСТ 14254-2015 |
IP40 |
|
Характеристики надежности | |
|
Средняя наработка на отказ, h |
200000 |
Таблица 25 - Корпуса преобразователей
|
Модификация |
Корпус |
|
Е810 |
МВ 16, М20, М24, ЕВ20 |
|
Е827 |
Е20, ЕВ20 |
|
Е842 |
Мб, М8, Е20 |
|
Е843 |
М8, Е20 |
|
Е848 |
Ml6, МВ 16, М20, М24, Е20, ЕВ20 |
|
Е849 |
Ml6, МВ 16, М20, М24, Е20, ЕВ20 |
|
Е85О |
Ml 6, Е20 |
|
Е851 |
М20, Е20 |
|
Е854 |
Мб, М8, Ml6, М20, М24, Е20, ЕВ20 |
|
Е855 |
Мб, М8, Ml6, М20, М24, Е20, ЕВ20 |
|
Е856 |
М8, Ml6, МВ 16, М20, М24, Е20, ЕВ20 |
|
Е857 |
М8, Ml6, МВ16, М20, М24, Е20, ЕВ20 |
|
Е858 |
М8, Ml6, МВ 16, М20, М24, Е20, ЕВ20 |
|
Е859 |
Ml6, МВ 16, М20, М24, Е20, ЕВ20 |
|
Е860 |
Ml6, МВ 16, М20, М24, Е20, ЕВ20 |
|
Е865 |
Е20 |
Таблица 26 - Условия эксплуатации
|
Наименование характеристики |
Значения характеристики |
|
Нормальные условия эксплуатации: | |
|
- диапазон температуры окружающего воздуха, °C |
от 15 до 25 |
|
- диапазон относительной влажности окружающего воздуха, % |
от 30 до 80 |
|
- параметры электрического питания, V |
см. таблицу 23 |
|
- диапазон частоты питающей сети напряжения переменного тока, Hz |
от 49 до 51 |
|
- сопротивление нагрузи выходных аналоговых сигналов, kQ |
см. таблицу 22 |
|
Рабочие условия эксплуатации: | |
|
- диапазон температуры окружающего воздуха, °C |
от минус 40 до плюс 55 |
|
- относительная влажность окружающего воздуха при 35 °C, % |
до 95 |
1 *4 Л ' >'- Д Koni/я ВЕРНА
Директор ООО «Энерго-Союз»
Комплектность
Таблица 27 - Комплектность
|
Наименование |
Количество |
|
Преобразователь |
1 |
|
Паспорт |
1 |
|
Внешнее показывающее устройство1 )2) |
1 |
Программное обеспечение |
— |
|
Руководство по эксплуатации31 |
— |
|
Методика поверки31 |
— |
11 Может поставляться дополнительно по отдельному заказу;
2) В поверку не предоставляется;
3) Ссылка для скачивания в виде QR-кода в паспорте.
Место нанесения знака утверждения типа средства измерений: наносится на табличку, закрепленную на крышке корпуса, а также на титульный лист руководства по эксплуатации и (на средстве измерений и (или) на эксплуатационной документации)
паспорта.______________________________________________________________________________________
Методика поверки: МРБ МП.3093-2021 «Система обеспечения единства измерений Республики Беларусь. Преобразователи измерительные Е8. Методика поверки» с изменением 3.
(наименование и номер методики поверки)
Сведения о методиках (методах) измерений: методики (методы) измерений, применяемые совместно со средством измерений, производителем не установлены._________________________
(наименования и номера методик (методов) измерений)
Нормативные правовые акты, в том числе обязательные для соблюдения технические нормативные правовые акты, технические нормативные правовые акты в области технического нормирования и стандартизации, документы в области технического нормирования и стандартизации, не являющиеся техническими нормативными правовыми актами, документация производителя, устанавливающие требования к типу средства измерений:
ГОСТ 24855-81 «Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия» (для преобразователей, имеющих аналоговый выход);
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ТУ BY 300521831.018-2021 «Преобразователи измерительные Е8. Технические условия»;
ТР ТС 004/2011 «О безопасности низковольтного оборудования»;
ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Идентификация программного обеспечения: указана в таблице 28.
(указываются версии программного обеспечения)
- u п П И К ВЕРНА
Директор О^еР-'Сою3>’ К/ /сС. Власенко
Таблица 28 - Идентификация программного обеспечения
|
Наименование ПО |
Модификация |
Номер версии ПО, не ниже |
|
Внутреннее программное обеспечение |
Е810, Е848, Е849, Е854, Е855, Е856, Е857, Е858, Е859, Е860 |
Встроено и недоступно для прочтения и изменения пользователю (оператору) |
|
Внешнее программное обеспечение |
Е810 |
2.91 |
|
Е848, Е849, Е858, Е859, Е860 |
1.8.4 | |
|
Е854, Е855 в корпусах Мб, Е20, ЕВ20 | ||
|
Е856, Е857 в корпусах Е20, ЕВ20 | ||
|
Е854, Е855, Е856, Е857 в корпусах М8 |
2.1 | |
|
Е854, Е855, Е856, Е857 в корпусах Ml6, М20, М24 |
1.3 |
