Измерители фликера и гармоник HA1600A
| Номер в ГРСИ РФ: | 99639-26 |
|---|---|
| Производитель / заявитель: | Фирма "Thurlby Thandar Instruments Ltd.", Великобритания |
Измерители фликера и гармоник HA1600A (далее - измерители) предназначены для измерений уровня гармонических составляющих силы тока, потребляемого техническими средствами и доз фликера.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99639-26 | ||||||||||||
| Наименование | Измерители фликера и гармоник | ||||||||||||
| Модель | HA1600A | ||||||||||||
| Приказы |
№2073 от
13.10.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Единичное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 311c5c78-2307-8dad-00d1-47938eb88ac2 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Фирма «Thurlby Thandar Instruments», СОЕДИНЕННОЕ КОРОЛЕВСТВО, Glebe Road, Huntingdon. Cambs. PE18 7DX
Поверка
| Методика поверки / информация о поверке |
МП HA1600A ГСИ. Измерители фликера и гармоник HA1600A. Методика поверки.
(с 13.10.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99639-26: Описание типа
2026-99639-26.pdf
|
Скачать | 231.7 КБ | |
|
99639-26: Методика поверки
МП HA1600A
2026-mp99639-26.pdf
|
Скачать | 2.4 MБ |
Описание типа
Назначение
Измерители фликера и гармоник HA1600A (далее - измерители) предназначены для измерений уровня гармонических составляющих силы тока, потребляемого техническими средствами и доз фликера.
Описание
Принцип действия измерителей основан на преобразовании входного напряжения и тока измеряемого сигнала с помощью АЦП (аналого-цифровой преобразователь) в двоичный код с дальнейшим преобразованием цифрового сигнала с помощью цифрового сигнального процессора в реальном времени. В режиме измерений гармоник применяется алгоритм БПФ (быстрого преобразования Фурье) и определяется уровень гармоник напряжения и тока. В режиме измерений фликера производятся преобразования (фильтрация, демодуляция и усреднения) цифрового сигнала в соответствии с ГОСТ IEC 61000-4-15-2014.
Измерители могут использоваться для проведения предварительных измерений уровня гармонических составляющих тока, используя питание испытуемого технического средства от обычной сети, а также могут применяться для проведения полных испытаний в соответствии с ГОСТ IEC 61000-3-2-2021 при использовании соответствующего источника питания.
При измерении фликера применяется метод измерения тока, что не требует наличия в составе прибора эталонного сопротивления и стабилизированного электропитания.
Конструктивно измерители выполнены в виде моноблока.
Общий вид измерителей фликера и гармоник HA1600A, с указанием мест нанесения знака утверждения типа, заводских номеров и пломбировки приведен на рисунке 1. Заводские номера нанесены на маркировочную наклейку методом лазерной печати в виде цифрового кода. Возможность нанесения знака поверки непосредственно на корпус измерителей фликера и гармоник HA1600A не предусмотрена. Корпуса измерителей фликера и гармоник HA1600A опломбированы наклейками для предотвращения возможности несанкционированного вмешательства в работу комплекта, которое может привести к искажению результатов измерений.
К приборам данного типа относятся измерители с заводскими номерами 447051, 395861, 395961.

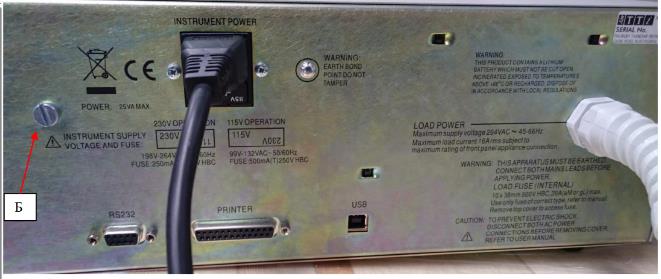

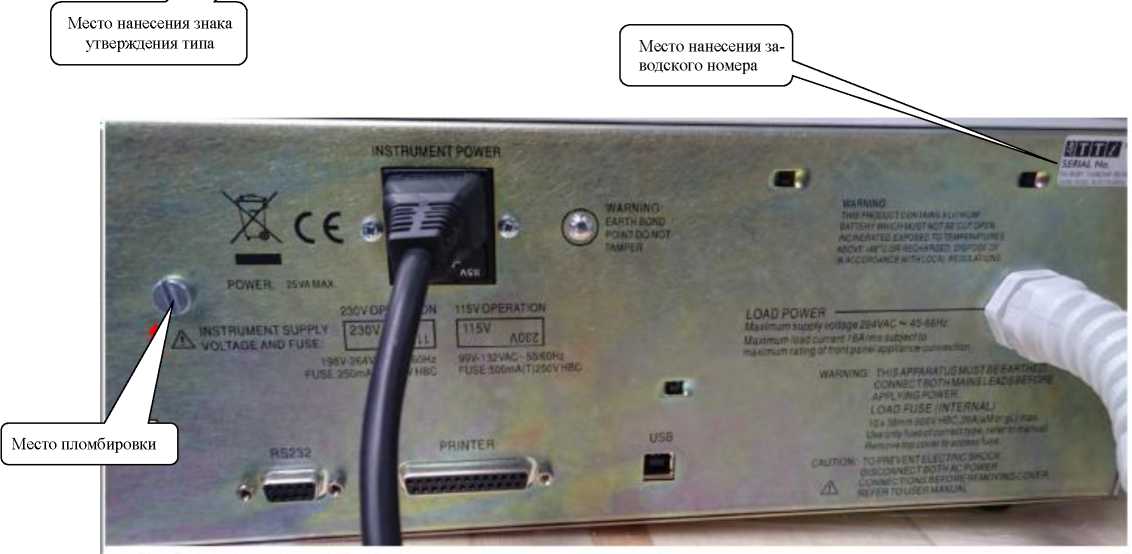

Рисунок 1 - Общий вид измерителей фликера и гармоник HA1600A, обозначение мест нанесения знака утверждения типа, заводского номера и схемы пломбировки от несанкционированного доступа
Программное обеспечение
Встроенное в измеритель программное обеспечение (далее - ПО) обеспечивает задание режимов работы и индикацию измеренных величин. Внешнее ПО обеспечивает сохранение и просмотр данных измерений и формирование отчета об измерениях.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
TTi |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.02 |
|
Цифровой идентификатор (контрольная сумма) встроенного ПО |
- |
Таблица 2 - Идентификационные данные внешнего ПО
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
HA-PC Link Plus Software |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.02 |
|
Цифровой идентификатор (контрольная сумма) встроенного ПО |
- |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений напряжения переменного тока промышленной частоты, В |
от 70 до 264 |
|
Пределы допускаемой относительной погрешности измерений напряжения переменного тока промышленной частоты, % |
±0,2 |
|
Диапазон измерений среднеквадратического значения силы переменного тока промышленной частоты, А |
от 0,02 до 16,00 |
|
Пределы допускаемой относительной погрешности измерений среднеквадратического значения силы переменного тока промышленной частоты, % |
±0,5 |
|
Диапазон измерений пикового значения силы переменного тока промышленной частоты, А |
от 0,024 до 400 |
|
Пределы допускаемой относительной погрешности измерений пикового значения силы переменного тока промышленной частоты, % |
± 5 |
|
Диапазон измерения активной и реактивной потребляемой мощности, Вт |
от 4 до 4000 |
|
Пределы допускаемой относительной погрешности измерений активной и реактивной потребляемой мощности, % |
±1 |
|
Диапазон измерений частоты переменного тока, Гц |
от 45 до 67 |
|
Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц |
±0,01 |
|
Количество измеряемых гармонических составляющих тока и напряжения (относительно частоты 50 Гц) |
от 2 до 40 |
|
Диапазон измерений коэффициента гармонических составляющих переменного напряжения, % |
от 1 до 20 |
|
Пределы допускаемой абсолютной погрешности измерения коэффициента гармонических составляющих переменного напряжения, % |
±0,5 |
|
Диапазон измерений гармонических составляющих силы переменного тока, А |
от 0,001 до 16 |
|
Пределы допускаемой абсолютной погрешности измерений гармонических составляющих силы переменного тока, А |
± (0,05 I* + 0,001) |
|
Диапазон измерения дозы фликера |
от 0,25 до 20 |
|
Пределы допускаемой относительной погрешности измерений дозы фликера, % |
± 5 |
|
* - измеряемое значение силы переменного тока | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значения |
|
Параметры электрического питания | |
|
— напряжения переменного тока, В |
от 207 до 253 |
|
— частота переменного тока, Гц |
от 45 до 67 |
|
Потребляемая мощность, В^А, не более |
25 |
|
Масса прибора, кг, не более: |
4,5 |
|
Габаритные размеры, мм, не более | |
|
— высота |
145 |
|
— ширина |
235 |
|
- длина |
355 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от +15 до +30 |
|
- относительная влажность окружающего воздуха, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом, на маркировочную наклейку, расположенную на корпусе измерителей фликера и гармоник HA1600A (методом лазерной печати).
Комплектность
Таблица 5 - измерителей фликера и гармоник HA1600A
|
Наименование |
Обозначение |
Количество |
|
Измеритель фликера и гармоник |
HA1600A |
1 шт. |
|
Сетевой кабель |
- |
2 шт. |
|
Руководство по эксплуатации |
HA1600A РЭ |
1 экз. |
|
Транспортная тара |
1 шт. |
Сведения о методах измерений
приведены в руководстве по эксплуатации «Измеритель фликера и гармоник HA1600A. Руководство по эксплуатации» HA1600A РЭ, раздел 2 «Использование по назначению».
Нормативные документы
ГОСТ IEC 61000-3-3-2015 «Электромагнитная совместимость. Часть 3-3. Нормы. Ограничение изменений напряжения, колебаний напряжения и фликера в общественных низковольтных системах электроснабжения для оборудования с номинальным током не более 16 А (в одной фазе), подключаемого к сети электропитания без особых условий»;
ГОСТ IEC 61000-4-15-2014 «Совместимость технических средств электромагнитная. Часть 4. Методики испытаний и измерений. Раздел 15. Фликерметр. Функциональные и конструктивные требования»;
Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1*10’1 до 2<09 Гц. Приказ Росстандарта № 1706 от 18.08.2023;
Государственная поверочная схема для средств измерений силы переменного электрического тока от 1-10-8 до 100 А в диапазоне частот от 1-10’1 до V106 Гц. Приказ Росстандарта № 668 от 17.03.2022;
Государственная поверочная схема для средств измерений времени и частоты. Приказ Росстандарта № 2360 от 26.09.2022.
