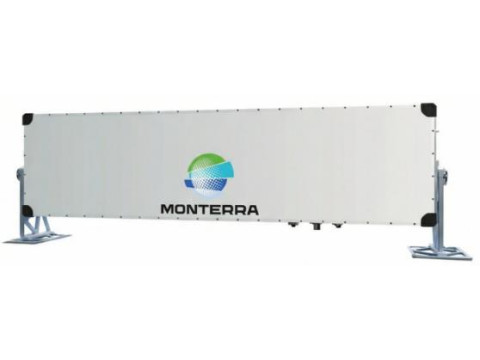

Измерители малых перемещений поверхностей МонТерра
| Номер в ГРСИ РФ: | 99691-26 |
|---|---|
| Производитель / заявитель: | ООО «МонТерра», г. Москва |
Измерители малых перемещений поверхностей МонТерра (далее - измерители) предназначены для измерений медленных смещений поверхностей объектов контроля.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99691-26 | |||||||||
| Действует | по 22.10.2031 | |||||||||
| Наименование | Измерители малых перемещений поверхностей | |||||||||
| Модель | МонТерра | |||||||||
| Модификации |
МонТерра СКАЛА МонТерра ВЕКТОР |
|||||||||
| Приказы |
№2158 от
22.10.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | bfd802b1-0e40-2557-4f53-ee0525da03bf | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «МонТерра», РОССИЯ, 127106, г. Москва, вн. тер. г. муниципальный округ Отрадное, Нововладыкинский пр-д, д. 8, стр. 5
Поверка
| Методика поверки / информация о поверке |
МП-1161-2026 ГСИ. Измерители малых перемещений поверхностей МонТерра. Методика поверки
(с 22.10.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99691-26: Описание типа
2026-99691-26.pdf
|
Скачать | 119.8 КБ | |
|
99691-26: Методика поверки
МП-1161-2026
2026-mp99691-26.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Измерители малых перемещений поверхностей МонТерра (далее - измерители) предназначены для измерений медленных смещений поверхностей объектов контроля.
Описание
Измерители малых перемещений поверхностей МонТерра - приборы, принцип действия которых основан на радарной интерферометрии - методе измерений, использующим эффект интерференции электромагнитных волн. Метод заключается в формировании интерферограммы, которая представляет собой результат композиции двух радиолокационных изображений одного и того же участка поверхности, содержащих информацию об амплитуде и фазе сигнала.
Радиосигнал с выхода передающей антенны блока излучения излучается в сторону наблюдаемой поверхности, отражается от неё, возвращается в сторону блока излучения и регистрируется приёмной антенной. Измерители построены по принципу радаров с цифровой фазированной антенной решеткой.
За счёт непрерывного излучения радиосигнала измеритель регистрирует пространственное положение (снимок) поверхности, в котором присутствует информация о фазе и амплитуде принятого отражённого сигнала относительно исходного излучаемого сигнала.
При изменении положения источника отражения относительно базы, радиоволны от источника будут возвращаться на антенну с разной фазой. Анализ этих изменений даёт данные о смещении объекта путём сравнения информации о фазе отражённых сигналов от контролируемой поверхности объекта. Информация накапливается в результате последовательных циклов измерений. Цикл измерений - это излучение радиосигнала с приёмом его отражения от объекта и последующей обработкой, в результате которого выполняется построение пространственного двухмерного снимка (с разрешением по дальности и азимуту) со значениями фазы принятого сигнала. По результатам сравнения двух циклов измерений определяется смещение фаз по всему снимку, а также вычисляются перемещения. Величина измеряемого смещения пропорциональна разности фаз радиосигнала, чем больше разность фаз, тем больше смещение контролируемой поверхности объекта. Знак детектируемой разности фаз зависит от направления перемещения контролируемой поверхности объекта.
Основным компонентом измерителя является антенный блок, состоящий из передающих и приёмных антенн.
Управление всеми компонентами, настройка, обработка данных и отображение результатов измерений осуществляется с использованием внешнего персонального компьютера (далее - ПК) c установленным программным обеспечением. Собранные данные сохраняются на ПК и могут передаваться на контрольный пункт. Подключение к компьютеру осуществляется с помощью кабеля или удалённого подключения с применением модема мобильной сотовой связи.
К средствам измерений данного типа относятся измерители малых перемещений поверхностей модификаций МонТерра СКАЛА и МонТерра ВЕКТОР, отличающиеся рабочей дальностью измерений и массогабаритными размерами.
Заводской номер, в числовом формате, состоящий из арабских цифр, наносится типографским способом на маркировочную наклейку, расположенную на корпусе измерителя.
Нанесение знака поверки на средство измерений не предусмотрено.
В процессе эксплуатации, измерители не предусматривают механических регулировок. Пломбирование не осуществляется.

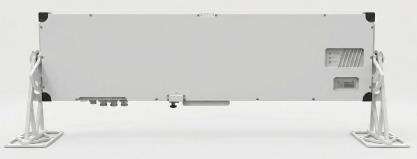

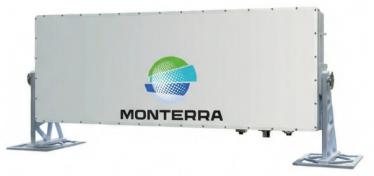

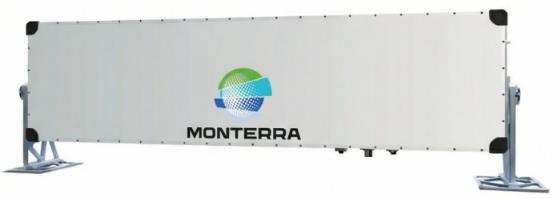

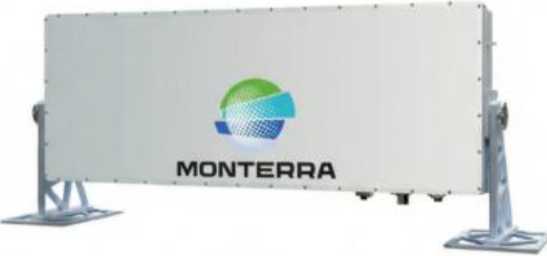

Общий вид измерителей малых перемещений поверхностей представлен на рисунке 1.
а)

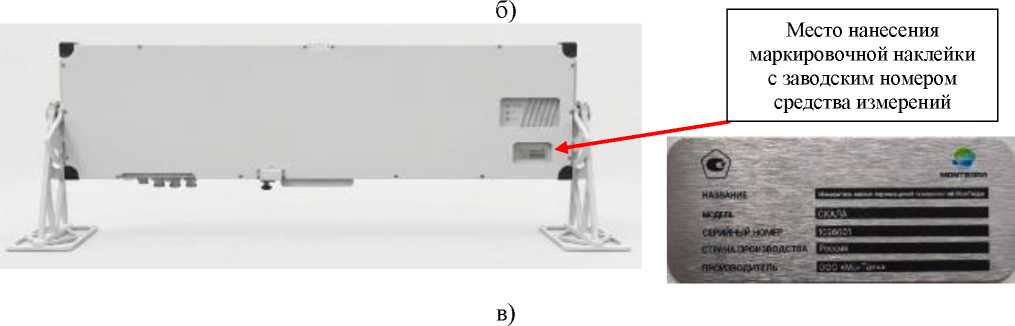

Рисунок 1 - Общий вид измерителей малых перемещений поверхностей модификаций: а) МонТерра СКАЛА; б) МонТерра ВЕКТОР; в) Место нанесения маркировочной наклейки с заводским номером средства измерений
Программное обеспечение
Измерители работают под управлением метрологически значимого программного обеспечения (далее - ПО) Radar Control, XBMonitor и АТЕРРА. С помощью ПО Radar Control выполняется настройка и управление измерителями. ПО XBMonitor или АТЕРРА выполняет финальную обработку данных, визуализацию и анализ результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
Radar Control |
XBMonitor |
АТЕРРА |
|
Номер версии (идентификационный номер ПО) |
не ниже 2025.12 |
не ниже 2025.12 |
не ниже 2025.12 |
|
Цифровой идентификатор ПО |
_ |
_ |
_ |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация |
МонТерра | |
|
СКАЛА | ВЕКТОР | ||
|
Диапазон измерений перемещений между двумя циклами измерений, мм |
от -4,3 до 0 от 0 до 4,3 | |
|
Пределы допускаемой абсолютной погрешности измерений перемещений между двумя циклами измерений , мм: - при рабочей дальности от 10 до 1000 м включ. - при рабочей дальности св. 1000 м |
±0,1 ±0,2 |
±0,1 ±0,2 |
|
* для поверхностей с высокой отражающей способностью - соотношение «сигнал/шум» >50 дБ. | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация |
МонТерра | |
|
СКАЛА |
ВЕКТОР | |
|
Угол обзора: - в вертикальной плоскости - в горизонтальной плоскости |
45° 120° |
30° 90° |
|
Рабочая дальность при измерении перемещений, м |
от 10 до 5000 |
от 10 до 2000 |
|
Напряжение питания переменного тока, В |
от 110 до 240 | |
|
Диапазон рабочих температур, °С |
от -65° до +55° | |
|
Габаритные размеры (ДлинахШиринахВысота), мм, не более |
1230x60x350 |
800x60x350 |
|
Масса, кг, не более |
21 |
17 |
Таблица 4 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Среднее время наработки на отказ, ч, не менее |
10000 |
|
Средний полный срок службы, лет, не менее |
5 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и маркировочную табличку.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт. |
|
Измеритель малых перемещений поверхностей |
МонТерра |
1 |
|
Монтажная система |
_ |
1 |
|
Комплект кабелей для подключения |
_ |
1 |
|
Штатив |
_ |
1 |
|
Персональный компьютер с установленным ПО |
_ |
1 |
|
Руководство по эксплуатации |
_ |
1 |
|
Транспортировочный кейс |
_ |
1 |
Сведения о методах измерений
приведены в разделах «Процесс эксплуатации оборудования», «Программное обеспечение управления радаром», «Программное обеспечение мониторинга радара» документа «Измерители малых перемещений поверхностей МонТерра. Руководство по эксплуатации».
Нормативные документы
Локальная поверочная схема для средств измерений медленных смещений поверхностей объектов контроля № ЛПС 011-2024, утвержденная ООО «ПРОММАШ ТЕСТ Метрология» от 24 октября 2024 г.;
ТУ 26.51.20-002-47236710-2025 Измерители малых перемещений поверхностей МонТерра. Технические условия.
